简介

DASH打包是指将多字幕、多音轨、多码率视频流生成一个Master Playlist文件的过程。包括两个步骤:新建DASH打包工作流、调用AddMedia接口指定视频及DASH打包工作流ID进行视频的处理。
  1. 新建工作流时,有几个需要关注的对象:
    • Topology

      拓扑结构是指可自定义的业务处理流程,DAG。

    • Activity

      活动是指组成拓扑结构的处理节点,在新建DASH打包工作流时要注意以下几个活动:

      • PackageConfig

        指定DASH打包配置,设置Master Playlist文件输出位置。

        前后依赖:

        • 前置节点允许:Start。

        • 后置节点允许:SubtitleGroup、AudioGroup、VideoGroup。

      • SubtitleGroup

        指定字幕分组ID和语言。

        前后依赖:

        • 前置节点允许:PackageConfig。

        • 后置节点允许:Transcode(仅字幕)。

      • AudioGroup

        指定音频分组ID和语言。

        前后依赖:

        • 前置节点允许:PackageConfig。

        • 后置节点允许:Transcode (仅音频)。

      • VideoGroup

        指定视频分组ID。

        前后依赖:

        • 前置节点允许:PackageConfig。

        • 后置节点允许:Transcode (仅视频)。

      • Transcode

        用于提取视频流、音频流、字幕流。

        前后依赖:

        • 前置节点允许:SubtitleGroup、AudioGroup、VideoGroup。

        • 后置节点允许:GenerateMasterPlayList。

      • GenerateMasterPlayList

        打包生成活动。

        前后依赖:

        • 前置节点允许:Transcode。

        • 后置节点允许:Report。

    • Dependencies

      依赖关系是拓扑结构中的边,指明活动之间的依赖。

  2. 调用 新增媒体,需要注意以下几点:

    • 指定媒体工作流ID。

    • 若存在字幕提取,可以设置参数OverrideParams,以覆盖字幕Transcode活动中的固定字幕文件地址参数,如{"subtitleTransNode":{"InputConfig":{"Format":"stl","InputFile":{"URL":"http://subtitleBucket.oss-cn-hangzhou.aliyuncs.com/package/subtitle/CENG.stl"}}}} 其中 sutitleTransNode为工作流定义中的字幕抽取结点

    • 工作流触发模式设置为:NotInAuto。

场景

源文件mxf格式(也可是其它格式如mp4、flv、m3u8(ts)),从源文件中提取3路音轨,提取2路视频流。提取2路WebVTT字幕,最终组合打包成一个Master Playlist:

设置DASH打包输出Master Playlist的位置及名称。
  • 设置Bucket。

  • 设置Location。

  • 设置Master Playlist的名称。

  • 活动定义如下:


    {
    "Parameters" : {
    "Output" : "{\"Bucket\": \"processedmediafile\",\"Location\": \"oss-cn-hangzhou\",\"MasterPlayListName\": \"{MediaId}/{RunId}/dash/master.mpd\"}"
    },
    "Type" : "PackageConfig"
    }
音频分组。
  • 活动定义:


    "audio-cn-group" : {
    "Name" : "audio-cn-group",
    "Parameters" : {
    "AdaptationSet" : "{\"Lang\":\"chinese\",\"Group\":\"AudioGroupChinese\"}"
    },
    "Type" : "AudioGroup"
    }
    • Group:指定音频分组Id为AudioGroupChinese。
    • Type:类型为AudioGroup活动。
提取音轨。
  • 从mxf源文件中提取音频流,需要去掉视频流。

  • 输出的音频流参数:

  • 活动定义:


    "audioCNTransNode" : {
    "Name" : "audioCNTransNode",
    "Parameters" : {
    "Outputs" : "[{\"TemplateId\":\"d053297fc44f9DashTemplateId\",\"AudioStreamMap\":\"0:a:0\",\"Video\":{\"Remove\":\"true\"}}]",
    "Representation" : "{\"Id\":\"chinese128k\",\"URI\":\"audiocn/cn-abc.mpd\"}"
    },
    "Type" : "Transcode"
    }
    • URI:音频流提取后的输出地址。
    • AudioStreamMap:音频流选择字,参见 Output详情中的说明。

    • 在输出中移除掉视频流,参见 Video详情

    • Type设置为Transcode,即转码活动。

视频分组。

"video-group" : {
"Name" : "video-group",
"Parameters" : {
"AdaptationSet" : "{\"Group\":\"VideoGroup\"}"
},
"Type" : "VideoGroup"
}
提取视频。
  • 从mxf源文件中提取视频流,需要去掉音频流。

  • 活动定义:


    "videoTransSD" : {
    "Name" : "videoTransSD",
    "Parameters" : {
    "Outputs" : "[{\"TemplateId\":\"d861b90f6c0aed8f81095e5c5b857cba\",\"Audio\":{\"Remove\":\"true\"}}]",
    "Representation" : "{\"Id\":\"476pSD\",\"URI\":\"videoSD/xx.mpd\"}"
    },
    "Type" : "Transcode"
    }
    • 自定义转码模板ID:d861b90f6c0aed8f81095e5c5b857cba,可调用接口进行创建,容器格式为mpd

    • 在输出中移除掉音频流,参见 Audio详情

    • URI: 视频流提取后的名称及存储地址。

    • Type设置为Transcode,即转码活动。

字幕分组。
  • 设置字幕分组ID

  • 活动定义:


    "subtitle-cn-group" : {
    "Name" : "subtitle-cn-group",
    "Parameters" : {
    "AdaptationSet" : "{\"Lang\":\"Chinese\", \"Group\":\"SubtitleENGroup\"}"
    },
    "Type" : "SubtitleGroup"
    }
    • Group:指定音频分组名称为SubtitleENGroup。
    • Lang: 指定此字幕组的语言
    • Type:类型为SubtitleGroup活动。
提取字幕。
  • 上传STL、TTML、WebVtt格式的字幕到OSS中。

  • 活动定义:


    "subtitleCNNode" : {
    "Name" : "subtitleCNNode",
    "Parameters" : {
    "InputConfig" : "{\"Format\":\"vtt\",\"InputFile\":{\"URL\":\"http://bucketname.oss-cn-hangzhou.aliyuncs.com/test/Audio-SiHD.chs.vtt\"}}",
    "Representation" : "{\"Id\":\"subtitle-chinese\", \"URI\":\"subtitle/cn-xx.vtt\"}"
    },
    "Type" : "Transcode"
    }
    • InputConfig 指定字幕地址,字幕地址在调用 AddMedia时可以被动态覆盖,见参数OverrideParams。

    • URI: 字幕流提取后的名称及输出目录。

    • Type设置为Transcode,即转码活动。

输出Master Playlist。
  • 通过提取音频、视频、字幕,将所有提取转换后的资源打包成一个Master Playlist。

  • 活动定义:


    {
    "Parameters" : {
    },
    "Type" : "GenerateMasterPlayList"
    }
    • Type设置为GenerateMasterPlayList,即生成Master Playlist活动。

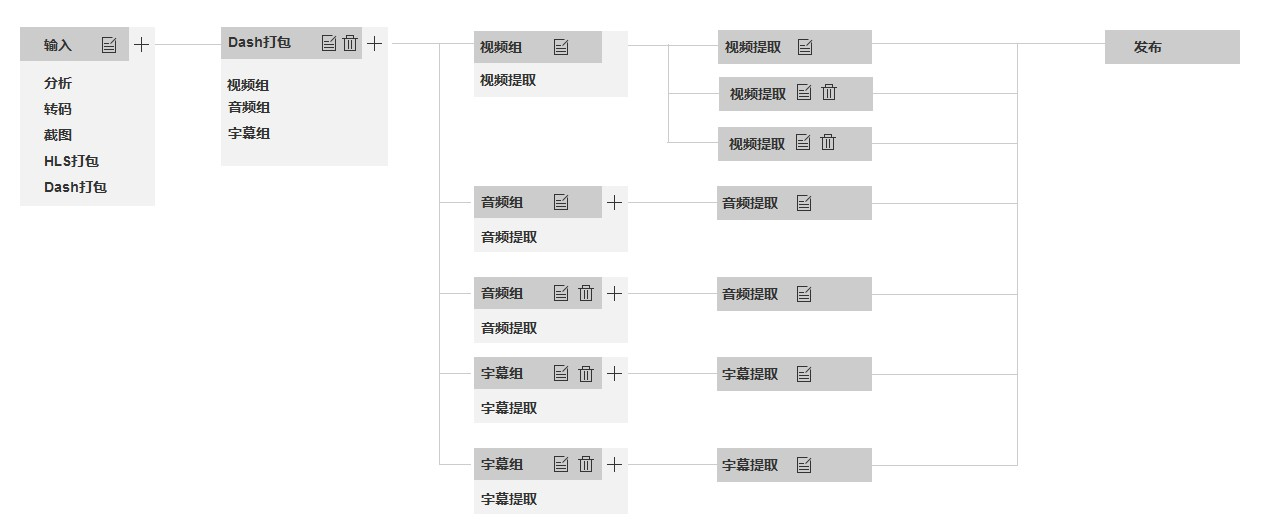

拓扑图示意:

完整的场景示例用拓扑结构表示:

{
"Activities": {
"act-package": {
"Name": "act-package",
"Parameters": {
"Output": "{\"Bucket\": \"outputbucketname\",\"Location\": \"oss-cn-hangzhou\",\"MasterPlayListName\": \"dashpackage/{MediaId}/{RunId}/master.mpd\"}",
"Protocol": "dash"
},
"Type": "PackageConfig"
},
"video-group": {
"Name": "video-group",
"Parameters": {
"AdaptationSet": "{\"Group\":\"VideoGroup\"}"
},
"Type": "VideoGroup"
},
"audio-en-group": {
"Name": "audio-en-group",
"Parameters": {
"AdaptationSet": "{\"Lang\":\"english\", \"Group\":\"AudioGroupEnglish\"}"
},
"Type": "AudioGroup"
},
"audio-cn-group": {
"Name": "audio-cn-group",
"Parameters": {
"AdaptationSet": "{\"Lang\":\"chinese\", \"Group\":\"AudioGroupChinese\"}"
},
"Type": "AudioGroup"
},
"subtitle-en-group": {
"Name": "subtitle-en-group",
"Parameters": {
"AdaptationSet": "{\"Lang\":\"english\", \"Group\":\"SubtitleENGroup\"}"
},
"Type": "SubtitleGroup"
},
"subtitle-cn-group": {
"Name": "subtitle-cn-group",
"Parameters": {
"AdaptationSet": "{\"Lang\":\"chinese\", \"Group\":\"SubtitleCNGroup\"}"
},
"Type": "SubtitleGroup"
},
"videoTransLD": {
"Name": "videoTransLD",
"Parameters": {
"Outputs": "[{\"TemplateId\":\"d053297fc44f9dd6becd4a98d1c42f50\",\"Audio\":{\"Remove\":\"true\"}}]",
"Representation": "{\"Id\":\"270pLD\", \"URI\":\"videoLD/xx.mpd\"}"
},
"Type": "Transcode"
},
"videoTransSD": {
"Name": "videoTransSD",
"Parameters": {
"Outputs": "[{\"TemplateId\":\"d861b90f6c0aed8f81095e5c5b857cba\",\"Audio\":{\"Remove\":\"true\"}}]",
"Representation": "{\"Id\":\"480pSD\", \"URI\":\"videoSD/xx.mpd\"}"
},
"Type": "Transcode"
},
"videoTransHD": {
"Name": "videoTransHD",
"Parameters": {
"Outputs": "[{\"TemplateId\":\"117b3ae88efbc97df372cfd9a0e1ff4c\",\"Audio\":{\"Remove\":\"true\"}}]",
"Representation": "{\"Id\":\"720pHD\", \"URI\":\"videoHD/xx.mpd\"}"
},
"Type": "Transcode"
},
"audioCNTransNode": {
"Name": "audioCNTransNode",
"Parameters": {
"Outputs": "[{\"TemplateId\":\"d053297fc44f9dd6becd4a98d1c42f50\",\"AudioStreamMap\":\"0:a:0\",\"Video\":{\"Remove\":\"true\"}}]",
"Representation": "{\"Id\":\"chinese128k\", \"URI\":\"audiocn/cn-abc.mpd\"}"
},
"Type": "Transcode"
},
"audioENTransNode": {
"Name": "audioENTransNode",
"Parameters": {
"Outputs": "[{\"TemplateId\":\"d053297fc44f9dd6becd4a98d1c42f50\",\"AudioStreamMap\":\"0:a:1\",\"Video\":{\"Remove\":\"true\"}}]",
"Representation": "{\"Id\":\"english128k\", \"URI\":\"audioen/en-abc.mpd\"}"
},
"Type": "Transcode"
},
"subtitleENNode": {
"Name": "subtitleENNode",
"Parameters": {
"InputConfig": "{\"Format\":\"vtt\",\"InputFile\":{\"URL\":\"http://bucketname.oss-cn-hangzhou.aliyuncs.com/dashpackage/subtitle/Subtitle.EN.vtt\"}}",
"Representation": "{\"Id\":\"subtitle-english\", \"URI\":\"subtitle/en-xx.vtt\"}"
},
"Type": "Transcode"
},
"subtitleCNNode": {
"Name": "subtitleCNNode",
"Parameters": {
"InputConfig": "{\"Format\":\"vtt\",\"InputFile\":{\"URL\":\"http://bucketname.oss-cn-hangzhou.aliyuncs.com/dashpackage/subtitle/Subtitle.CN.vtt\"}}",
"Representation": "{\"Id\":\"subtitle-chinese\", \"URI\":\"subtitle/cn-xx.vtt\"}"
},
"Type": "Transcode"
},
"act-report": {
"Name": "act-report",
"Parameters": {
"PublishType": "Auto"
},
"Type": "Report"
},
"act-start": {
"Name": "act-start",
"Parameters": {
"PipelineId": "cc7fcef2562e4abc9332d491f93399d2",
"InputFile": "{\"Bucket\":\"inputbucketname\",\"Location\":\"oss-cn-hangzhou\",\"ObjectPrefix\":\"package/dash/\"}"
},
"Type": "Start"
},
"generateMasterPlayListAct": {
"Name": "generateMasterPlayListAct",
"Parameters": {},
"Type": "GenerateMasterPlayList"
}
},
"Dependencies": {
"audio-en-group": ["audioENTransNode"],
"video-group": ["videoTransLD", "videoTransSD", "videoTransHD"],
"audio-cn-group": ["audioCNTransNode"],
"audioCNTransNode": ["generateMasterPlayListAct"],
"subtitleENNode": ["generateMasterPlayListAct"],
"act-package": ["audio-en-group", "audio-cn-group", "subtitle-cn-group", "subtitle-en-group", "video-group"],
"act-report": [],
"videoTransSD": ["generateMasterPlayListAct"],
"videoTransHD": ["generateMasterPlayListAct"],
"subtitle-en-group": ["subtitleENNode"],
"subtitle-cn-group": ["subtitleCNNode"],
"subtitleCNNode": ["generateMasterPlayListAct"],
"act-start": ["act-package"],
"videoTransLD": ["generateMasterPlayListAct"],
"generateMasterPlayListAct": ["act-report"],
"audioENTransNode": ["generateMasterPlayListAct"]
}
}

示例代码

  1. 新建HLS打包工作流。

    新建工作流-Java

    新建工作流-Python

    新建工作流-PHP

  2. 新增媒体。

    新增媒体-Java

    新增媒体-Python

    新增媒体-PHP
