应用总览页面展示应用的性能关键指标和拓扑结构。

背景信息

当应用数据被上报至链路追踪 Tracing Analysis 后,链路追踪 Tracing Analysis 会开始全方位监控您的应用。通过应用总览页面,您可以快速查看应用性能关键指标,并通过应用拓扑图浏览应用的上下游依赖关系。

查看应用性能关键指标

您可以在概览分析页签上查看应用性能关键指标。

  1. 登录链路追踪 Tracing Analysis 控制台
  2. 在左侧导航栏中单击应用列表,并在应用列表页面顶部选择地域,然后单击应用名称。
  3. 应用总览页面的概览分析页签上查看以下关键指标:
    • 选定时间内的请求总量、平均响应时间、异常次数和 Span 数量,以及这些指标和上周的同比、前一天的环比升降幅度。
    • 应用被上游调用的次数/耗时、调用下游服务次数/耗时的时序曲线。
    • 调用最慢的 10 个接口及其平均响应时间时序曲线。
    图 1. 概览分析页签
    General Overview Tab

查看应用拓扑图

拓扑图页签上,您可以更加直观地看到应用的上下游组件以及与它们的调用关系,从而更快速地找出应用的性能瓶颈。

  1. 在左侧导航栏中单击应用列表,并在应用列表页面顶部选择地域,然后单击应用名称。
  2. 应用总览页面上单击拓扑图页签,并在拓扑图页签上查看以下信息:
    • 选定时间内的应用调用关系拓扑图。
    • 选定时间内客户端、服务端和内部调用的调用次数、平均响应时间和错误率。
    • 选定时间内每分钟的请求数、响应时间和错误率时序图。
图 2. 拓扑图页签
Topology Tab

设置查询时间范围

您可以选择预设的时间范围,或者输入自定义的时间范围。

  • 单击页面右上角的时间选择框,然后单击一个预设的时间范围,例如最近 30 分钟本周最近 30 天
  • 如果没有符合需求的预设时间范围,则单击自定义,然后在日历中选择起始和截止时间,或者在文本框内手动输入,并单击确定
    说明 日期的格式为 YYYY-MM-DD,时间的格式为 HH:MM

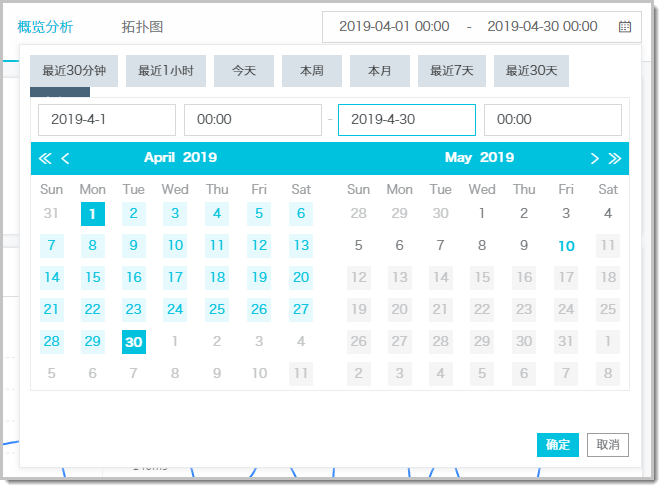

图 3. 查询时间范围选择器
Time Picker
