接口调用页面展示客户端调用、服务端调用和本地调用中的接口(Span)调用性能指标,以及链路上游和链路下游的接口调用情况。

查看接口调用性能指标

接口调用页面列出了应用调用中涉及的全部接口(Span)。您可以按照响应时间、请求数或错误数对该列表排序。在接口列表中选中一个接口,即可在概览页签上查看应用的拓扑图和接口调用性能指标的时序曲线,包括请求数、响应时间和错误数。

  1. 登录链路追踪 Tracing Analysis 控制台
  2. 在左侧导航栏中单击应用列表,并在应用列表页面顶部选择地域,然后单击应用名称。
  3. 在左侧导航栏中单击接口调用,在左侧的接口列表中单击一个接口,然后在概览页签上查看该接口的拓扑图和性能指标。
    • 单击响应时间请求数错误数页签,并单击页签标题旁边的上箭头或下箭头,即可按照相应的条件对所有接口进行升序或降序排序。
    • 调用类型区域框单击全部客户端服务端本地调用,即可筛选出相应调用类型的接口。
    • 在搜索框中输入关键字,即可动态筛选出符合关键字的接口。
说明 如需切换至相同地域的其他应用,可单击页面左上角的应用名称下拉列表并选择其他应用。

查看链路上游和链路下游的接口调用情况

链路上游链路下游页签分别列出了应用上游(调用应用的一方)和应用下游(被应用调用的一方)的接口及其调用性能指标,包括请求数、响应时间和错误数。

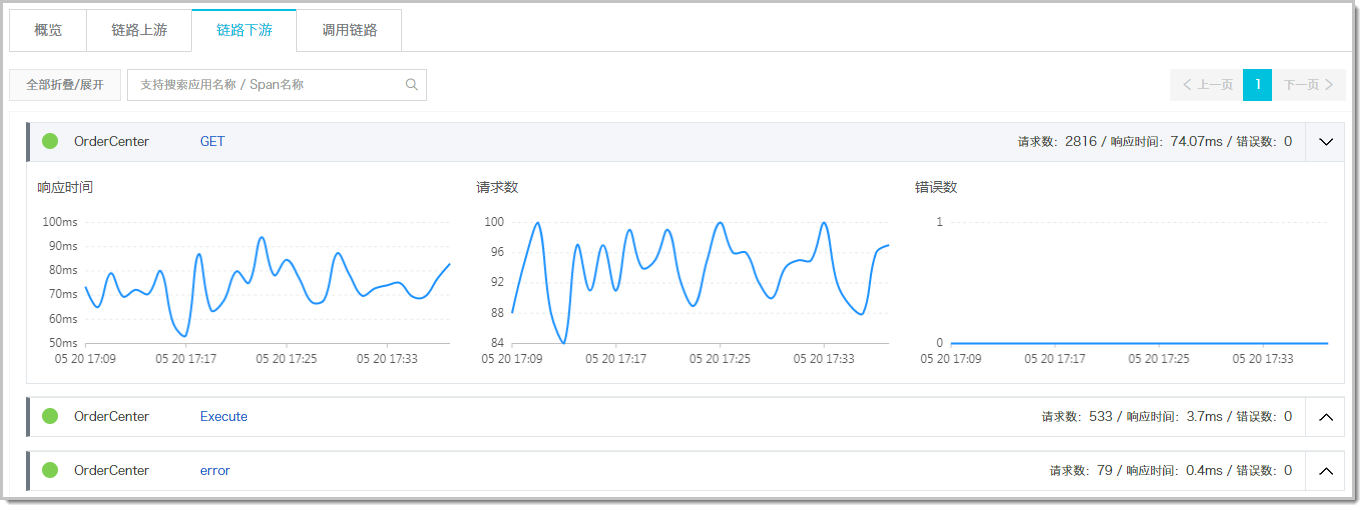

图 1. 链路下游页签

Downstream Spans

链路上游链路下游页签上,可按需执行以下操作:

  • 在页签顶部单击全部折叠/展开,即可折叠或展开下方的所有接口。
  • 在页签顶部的搜索框内输入应用名称或接口(Span)名称的关键字,并单击放大镜图标,即可筛选出符合条件的接口。
  • 单击接口信息所在的折叠面板,或者单击行末的上箭头或下箭头,即可展开或折叠该接口的性能指标信息。

查看调用链路

调用链路页签列出了该应用在所选时间段内所选机器上耗时最长的至多 100 个调用链路。

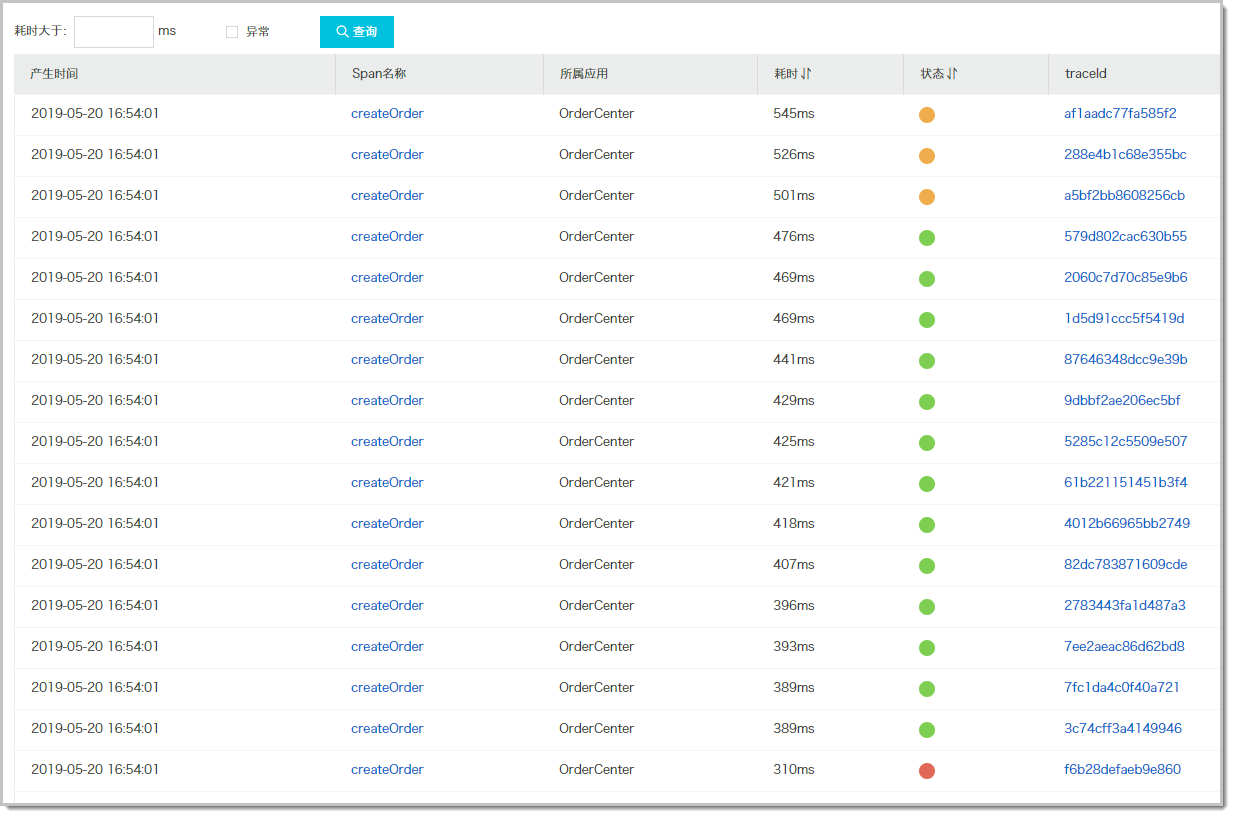

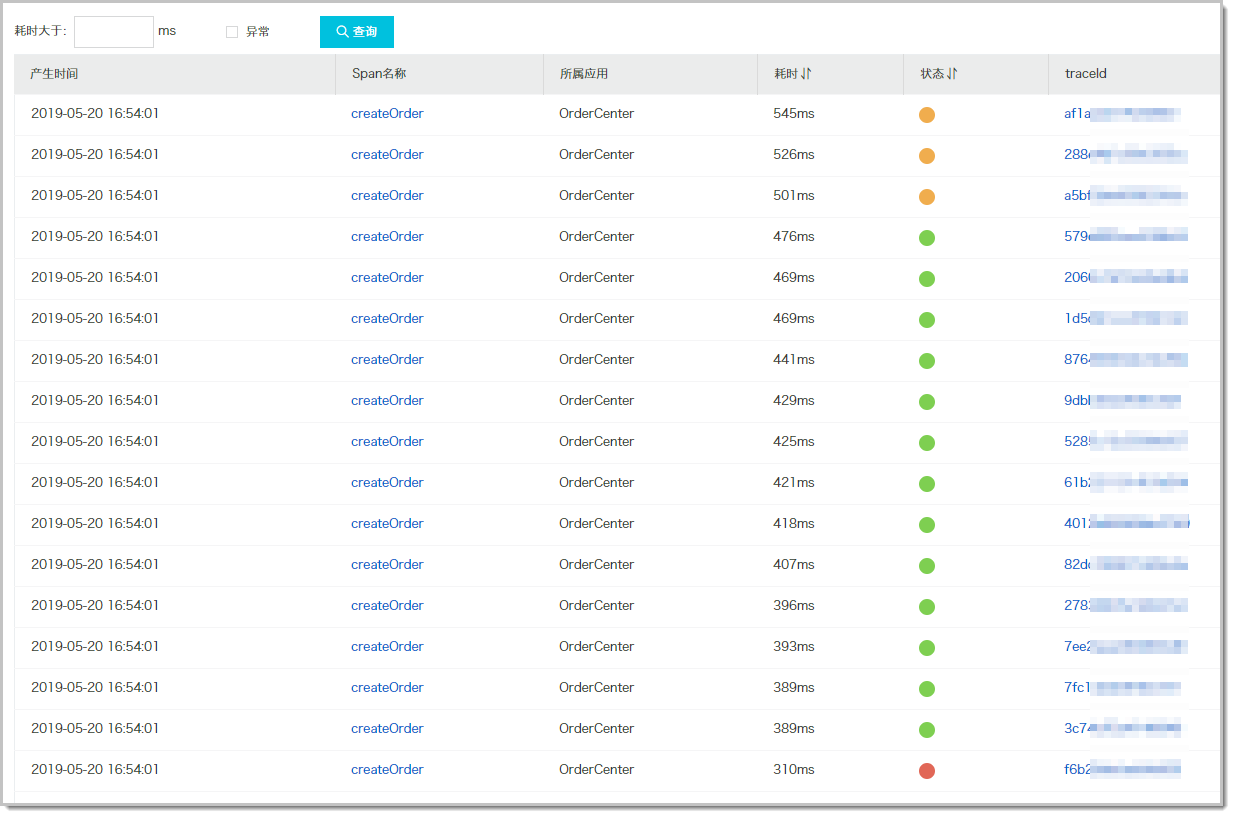

图 2. 调用链路页签

Tab Traces
说明 状态列中的绿色图标表示耗时小于 500 毫秒,黄色图标表示耗时介于 500 毫秒至 1000 毫秒之间,红色图标表示耗时大于 1000 毫秒或者有 Tag Key 为 error

调用链路页签上可以按需执行以下操作:

  • 耗时大于调整框中输入一个时间值(单位为毫秒),并单击查询,即可筛选出耗时大于指定值的调用链路。
  • 选择异常并单击查询,即可筛选出有异常的调用链路。
  • 单击耗时状态右侧的上下箭头,即可按照对应的条件升序或降序排列。
  • 单击 TraceID,即可在新窗口中打开调用链路页面,并查看该调用链路的瀑布图。

查看调用链瀑布图

调用链路页面上,您可以看到调用链路的日志产生时间、状态、IP 地址/机器名称、服务名、时间轴等信息。

说明 IP 地址字段显示的是 IP 地址还是机器名称,取决于应用设置页面上的显示配置。详情请参见管理应用和标签。

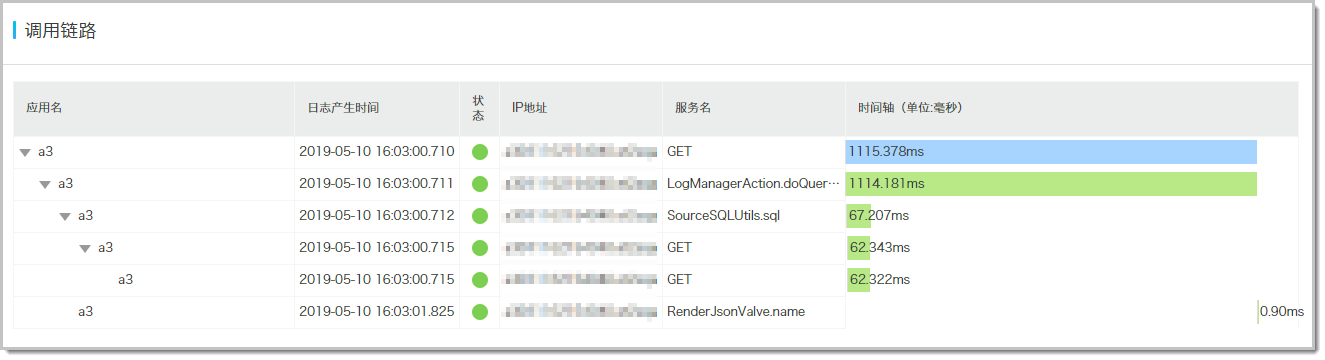

图 3. 调用链路页面

Page Traces

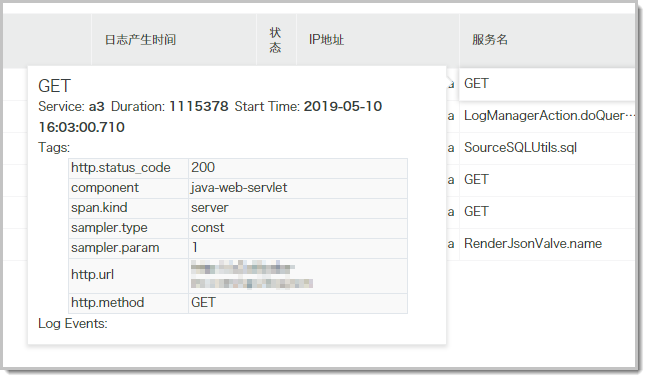

将鼠标悬浮于服务名上,还可以查看该服务的时长、开始时间、Tag 和日志事件等信息。


Overlay Tag and Log Events

设置查询时间范围

您可以选择预设的时间范围,或者输入自定义的时间范围。

  • 单击页面右上角的时间选择框,然后单击一个预设的时间范围,例如最近 30 分钟本周最近 30 天
  • 如果没有符合需求的预设时间范围,则单击自定义,然后在日历中选择起始和截止时间,或者在文本框内手动输入,并单击确定
    说明 日期的格式为 YYYY-MM-DD,时间的格式为 HH:MM

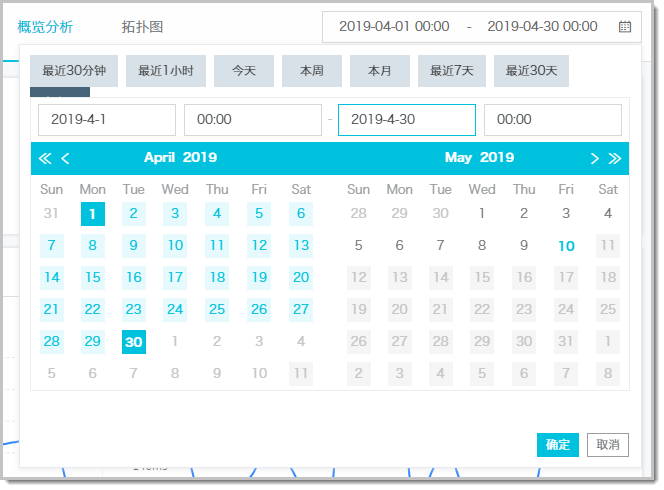

图 4. 查询时间范围选择器

Time Picker
