MQTT协议是基于PUB/SUB的异步通信模式,不适用于服务端同步控制设备端返回结果的场景。物联网平台基于MQTT协议制定了一套请求和响应的同步机制,无需改动MQTT协议即可实现同步通信。物联网平台提供API给服务端,设备端只需要按照固定的格式回复PUB消息,服务端使用API,即可同步获取设备端的响应结果。

名词解释

  • RRPC:Revert-RPC。RPC(Remote Procedure Call)采用客户机/服务器模式,用户不需要了解底层技术协议,即可远程请求服务。RRPC则可以实现由服务端请求设备端并能够使设备端响应的功能。
  • RRPC 请求消息:云端下发给设备端的消息。
  • RRPC 响应消息:设备端回复给云端的消息。
  • RRPC 消息ID:云端为每次RRPC调用生成的唯一消息ID。
  • RRPC 订阅Topic:设备端订阅RRPC消息时传递的Topic,含有通配符。

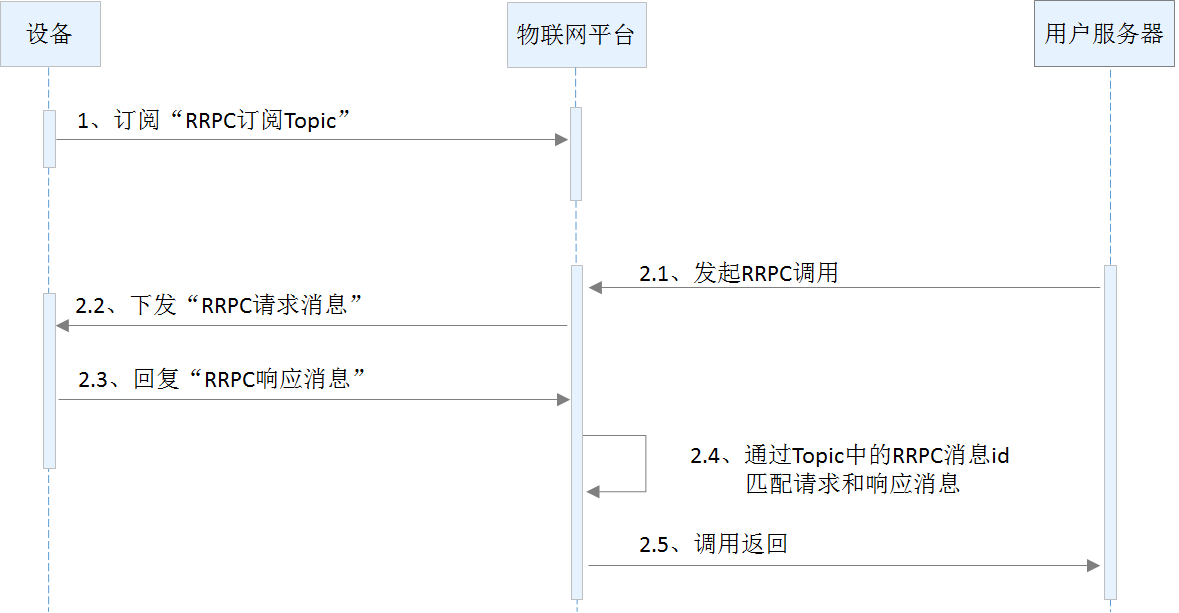

RRPC原理



  1. 物联网平台收到来自用户服务器的RRPC调用,下发一条RRPC请求消息给设备。消息体为用户传入的数据,Topic为物联网平台定义的Topic,其中含有唯一的RRPC消息ID。
  2. 设备收到下行消息后,按照指定Topic格式(包含之前云端下发的唯一的RRPC消息ID)回复一条RRPC响应消息给云端,云端提取出Topic中的消息ID,和之前的RRPC请求消息匹配上,然后回复给用户服务器。
  3. 如果调用时设备不在线,云端会给用户服务器返回设备离线的错误;如果设备没有在超时时间内(8秒内)回复RRPC响应消息,云端会给用户服务器返回超时错误。

Topic格式

不同Topic格式使用方法不同。
