背景信息

Istio从0.2开始就提供了一个称之为Mesh Expansion(中文大多称之为网格扩展)的功能。它的主要功能是可以把一些非Kubernetes服务(这些服务往往是运行在其他一些虚拟机或物理裸机中)集成到运行在Kubernetes集群上的Istio服务网格中。

阿里云Kubernetes容器服务已经提供了Istio Mesh Expansion整合能力,本文通过一个官方示例来重点介绍如何使用Istio提供Kubernetes与阿里云ECS上的应用服务混合编排能力。

网格扩展Mesh Expansion

Mesh Expansion就是指部署在 Kubernetes 之中的 Istio 服务网格提供的一种将虚拟机或物理裸机集成进入到服务网格的方法。

Mesh Expansion对于用户从遗留系统往云上迁移过程中有着非常重要的作用,在微服务体系结构中,无法要求所有的工作负载都在Kubernetes中运行,用户的一些应用程序可能在Kubernetes中运维,而另外一些可能在虚拟机或物理裸机中运行。

通过一套Istio控制面板就可以管理跨Kubernetes与虚拟机或物理裸机的若干服务。这样既能保证原有业务的正常运转,又能实现Kubernetes与虚拟机上的应用服务混合编排的能力。

准备Kubernetes集群并安装Istio

阿里云容器服务Kubernetes 1.10.4目前已经上线,可以通过容器服务管理控制台非常方便地快速创建 Kubernetes 集群。具体过程可以参考创建Kubernetes 集群

说明 确保通过kubectl 能够连接上Kubernetes 集群,参见通过 kubectl 连接 Kubernetes 集群

接着,就像前面系列文章中介绍的步骤,通过应用目录简便部署Istio。首先通过命令行或者控制台创建命名空间istio-system

  1. 登录容器服务管理控制台
  2. 单击左侧的市场 > 应用目录,在右侧选中ack-istio
  3. 在打开的页面中选择命名空间 istio-system,并单击参数,可以通过修改参数配置进行定制化安装。
    说明

    说明文档提供了安装和卸载的一些重要信息,特别是常见的CRD(custom resource definition)版本问题。

    在使用阿里云Kubernetes容器服务Istio 1.0的过程中,如果遇到类似CRD版本问题,请参考我们提供的阿里云Kubernetes容器服务Istio实践之常见问题分析。 我们会持续更新遇到的问题及其解决方法。

安装示例到Kubernetes集群中

首先通过如下命令行或者控制台创建命名空间 bookinfo,并部署我们修改之后的应用。在这个修改后的版本中去掉了details组件,并定义了ingressgateway

本示例中涉及到的文件可以从示例获取到。

kubectl create ns bookinfo
kubectl label namespace bookinfo istio-injection=enabled
kubectl apply -n bookinfo -f ./bookinfo/bookinfo-without-details.yaml
kubectl apply -n bookinfo -f ./bookinfo/bookinfo-gateway.yaml

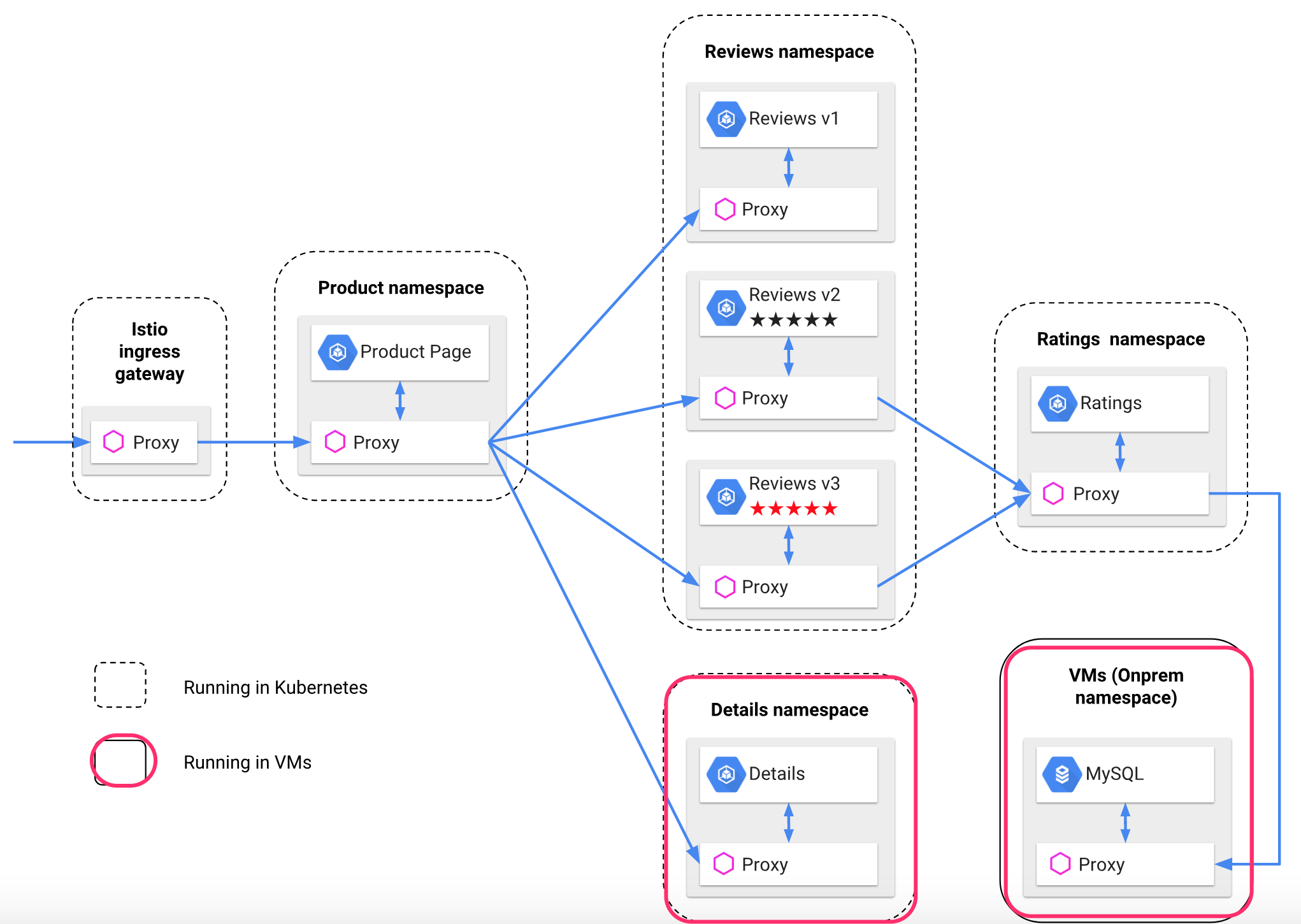

基于官方示例修改的部署,其中details组件和数据库运行在Kubernetes之外的ECS上:
部署

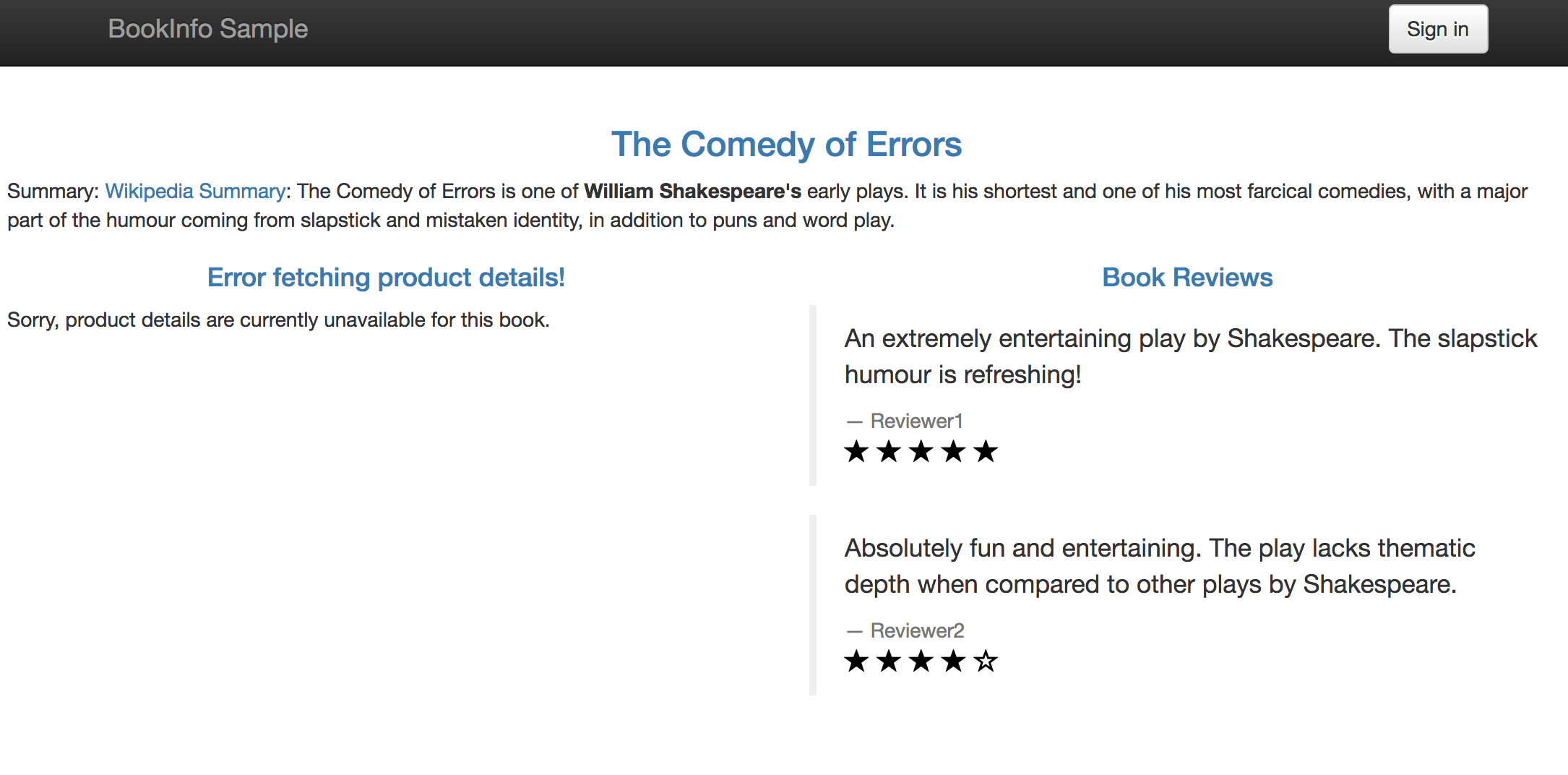

正常运行之后,通过ingressgateway暴露的地址访问/productpage页面,效果应该如下所示,details部分应该不能正常显示:
error

设置 Kubernetes

  1. 如果在安装Istio时没有为 Kube DNS、Pilot、Mixer 以及 Citadel 设置内部负载均衡器的话,则需要进行这步设置,命令如下:
    kubectl apply -f ./mesh-expansion.yaml
    4个服务创建如下:
    服务
  2. 生成 Istio 的配置cluster.env与 DNS 配置文件kubedns,用来在虚拟机上进行配置。其中cluster.env文件包含了将要拦截的集群 IP 范围,kubedns文件则是让虚拟机上的应用能够解析集群的服务名称,然后被 Sidecar 劫持和转发。
    执行命令如下:
    ./setupMeshEx.sh generateClusterEnvAndDnsmasq
    生成的cluster.env配置文件的示例:
    nodes
    生成的kubedns文件的示例:
    nodes

设置ECS

配置您自己的工作环境能与ECS实例的授权,生成SSH key并分发到ECS中。可以通过ssh root@<ECS_HOST_IP>命令确认是否可以成功连上ECS虚机。

生成公钥:

ssh-keygen -b 4096 -f ~/.ssh/id_rsa -N ""
说明 为保证ECS能与Kubernetes网络上可通,可以将ECS与Kubernetes加入到同一个安全组。

阿里云容器服务针对ECS的设置步骤提供了较好的用户体验,通过运行以下脚本即可完成配置:

export SERVICE_NAMESPACE=default
./setupMeshEx.sh machineSetup root@<ECS_HOST_IP>

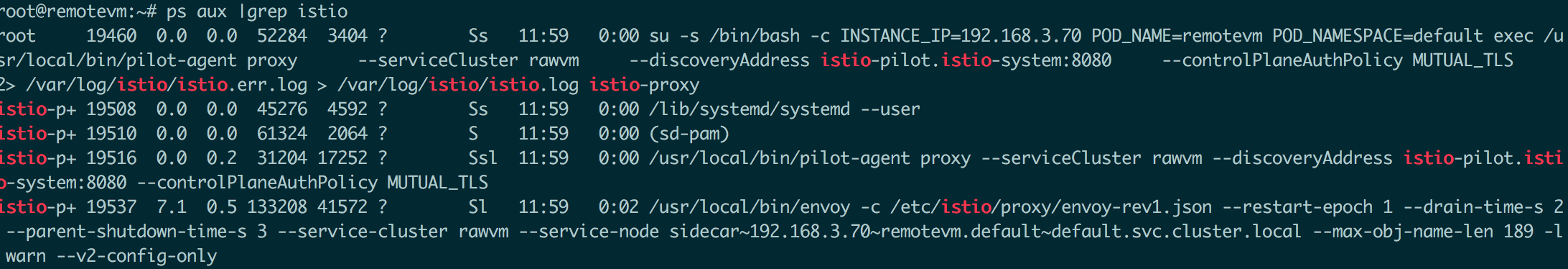

检查运行的进程:

ps aux |grep istio
nodes

Istio 认证使用的 Node Agent 健康运行:

sudo systemctl status istio-auth-node-agent

在ECS上运行务

由前面示例部署图知道,有2个服务需要运行在ECS上,一个是Details服务,另一个是数据库服务。

在ECS上运行Details服务

通过以下命令模拟(仅仅是用Docker模拟而已)一个Details服务,运行在ECS上并暴露端口9080 。

docker pull istio/examples-bookinfo-details-v1:1.8.0
docker run -d -p 9080:9080 --name details-on-vm istio/examples-bookinfo-details-v1:1.8.0

配置 Sidecar 来拦截端口,这一配置存在于/var/lib/istio/envoy/sidecar.env,使用环境变量ISTIO_INBOUND_PORTS

示例 (在运行服务的虚拟机上):

echo"ISTIO_INBOUND_PORTS=9080,8080" > /var/lib/istio/envoy/sidecar.env
systemctl restart istio

注册数据库服务到Istio

配置 Sidecar 来拦截端口,这一配置存在于/var/lib/istio/envoy/sidecar.env,使用环境变量ISTIO_INBOUND_PORTS

示例 (在运行服务的虚拟机上):

echo"ISTIO_INBOUND_PORTS=3306,9080,8080" > /var/lib/istio/envoy/sidecar.env
systemctl restart istio

同样地,在一个有权限且能够使用 istioctl 命令的服务器上,注册数据库服务:

istioctl-nbookinforegistermysqldb 192.168.3.202 3306

经过这个步骤,Kubernetes Pod 和其他网格扩展包含的服务器就可以访问运行于这一服务器上的数据库服务了。

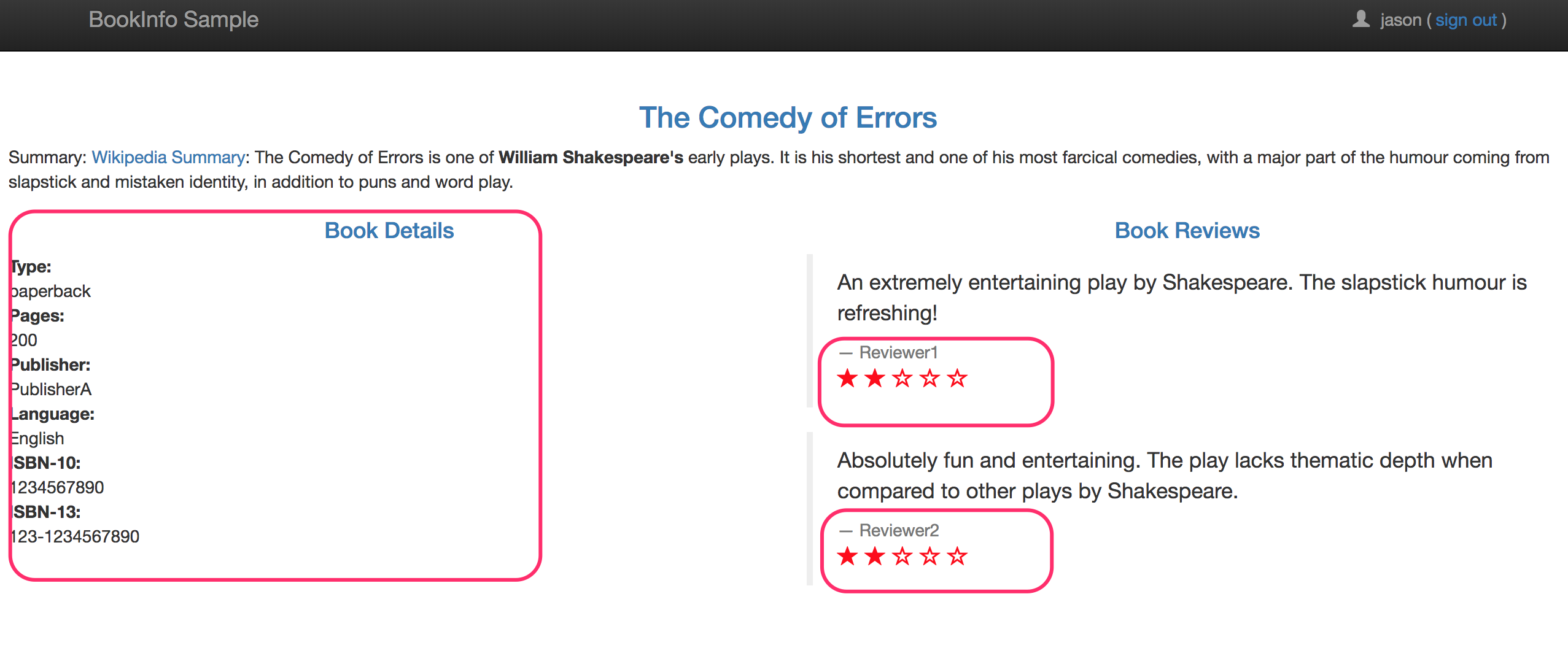

此时访问/productpage页面,效果应该如下所示,details 与 ratings 部分均能正常显示,而且这2个服务都是来自于ECS:
error

总结

阿里云Kubernetes容器服务已经提供了Istio Mesh Expansion整合能力,本文通过一个官方示例来重点介绍如何使用Istio打通Kubernetes与阿里云ECS上的应用服务混合编排能力。

欢迎大家使用阿里云上的容器服务,快速搭建微服务的开放治理平台Istio,比较简单地集成到自己项目的微服务开发中。
