场景创建

二维数据可视化主要功能包括：

• 多种经典地图模板供用户选择
• 支持自定义展示设备运行状态
• 支持远程控制设备
• 提供二维可视化能力工具（热力图、历史轨迹、3D模型等）

二维数据可视化服务的操作视频请参见二维数据可视化视频演示。

前提条件

二维数据可视化服务可通过高德地图提供的IP定位功能，直接获取场景中的设备位置，但此方法只能定位到城市级别。如果您需要更精确的定位，需要为设备配置地理位置。

• 配置设备标签

  适合不经常移动，自身不带定位功能的设备，例如门锁、基站铁塔、共享洗衣机等，配置一次地理位置即可。

• 读取物模型中的地理位置属性

  适合带有定位功能的设备使用（卫星定位、WiFi/基站网络定位、IP定位均可），例如物流追踪、共享单车等。

操作步骤

1. 在物联网平台控制台左侧导航栏，选择数据分析 > 空间数据可视化。
2. 在空间数据可视化页面二维数据可视化页签下，单击“+”图标创建场景。
3. 根据参数说明设置场景参数，并单击确定。




   表 1. 参数说明

   参数	说明
   项目名称	设置您的场景项目名称，支持中文字和英文字符，不超过12个字符。
   目标产品或设备组	选择部署场景的目标产品或设备组。 目标产品或设备组中包含的设备，与您使用的场景模型关联。创建设备组的操作请参见设备分组。
   授权形式	授权形式，可分为读取设备状态与读取并修改设备状态。 选择读取设备状态表示您授权第三方读取您的设备状态，展示在页面上。 选择读取并修改设备状态表示您授权第三方读取您的设备状态，并且操作您的设备来改变设备状态，主要用于对设备的远程控制。
   刷新频率	您可以根据设备实际使用情况进行设置，支持 秒、分钟、小时、天等时间间隔。

4. （可选）二维数据可视化场景支持多种地图显示能力，可在地图右下角单击“”图标进行地图切换。
5. 对地图上展示的设备数据进行配置。

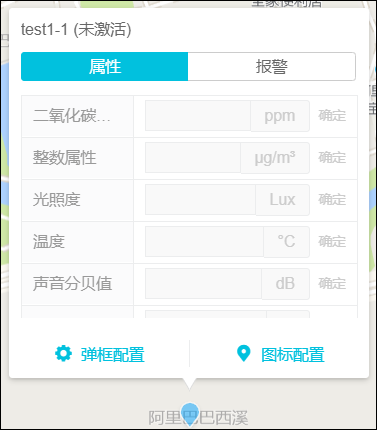

   • 弹框配置：

     单击弹窗配置，可以在此勾选希望展示/操作的属性，场景发布后点击气泡可弹出配置好的对话框。目前仅支持布尔型、枚举类型、数值类型、浮点型、双精度浮点型的属性。配置完成后单击确定使配置实时生效。




   • 图标设置：

     单击图标配置，您可以设置设备图标形状。针对设备的某个属性可以分段设置不同的颜色用以呈现重要信息。另外还可以在设备图标上展示一种属性的数值，也可以选择不展示。配置完成后单击确定使配置实时生效。





   弹窗和图表配置完成后：

   • 可在气泡弹出的窗口属性一栏中看到已勾选的属性。


   • 可在气泡弹出的窗口报警一栏中看到该设备的事件上报记录。
6. 在界面右上角单击各个工具按钮可进行更多操作。
   地图右上角：

   工具	说明
   3D模型区	通过在二维地图上创建3D模型区，使场景呈现效果更为丰富和直观。详情请参见3D模型区。
   报警中心	可查看所有设备的事件上报记录。
   地理围栏	可为设备设置围栏。详情请参见地理围栏。
   历史轨迹	通过设置参数，可查看设备移动的历史轨迹。详情请参见历史轨迹。
   热力图	通过热力图，查看设备的分布以及设备属性功能显示。详情请参见热力图。

   二维数据可视化页面右上角：

   • 单击批量导入设备位置，可重管理二维数据可视化场景中关联的设备位置。

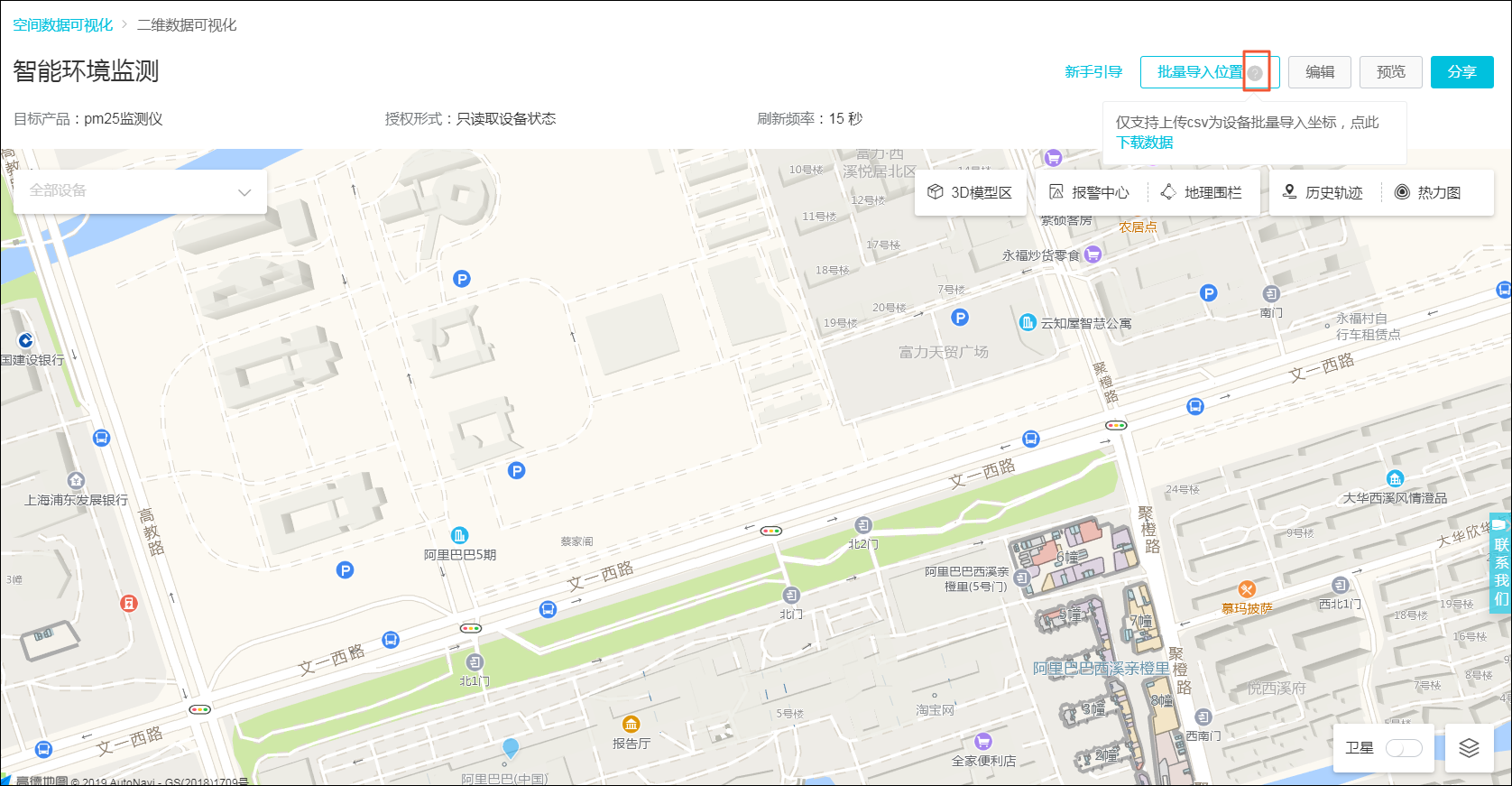

     1. 单击批量导入设备位置后的？号图标，系统显示如下图信息。


     2. 单击下载数据会下载一个.csv文件（可用Excel打开），该文件包含二维数据可视化场景中绑定的产品或设备组下所有设备对应的productKey、deviceName和location。

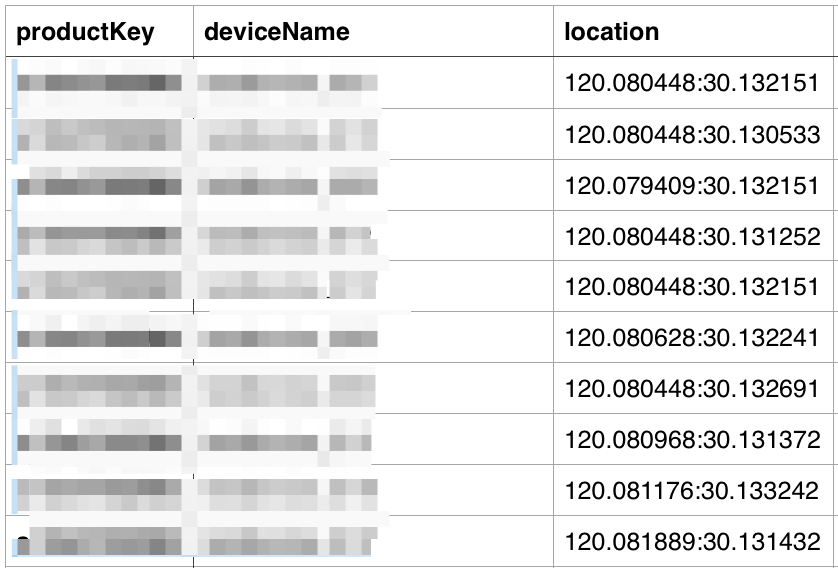

     3. 在location一列填写对应设备的经纬度（可使用高德开放平台经纬度拾取工具）并保存文件。示例如下。
        说明 将设备的经纬度以英文冒号（:）分隔，冒号前填写经度，冒号后填写维度。



     4. 单击批量导入设备位置，上传已填写好location的.csv文件，则二维数据可视化场景中显示对应设备的位置。
        如果需要清除设备位置，您可以在.csv文件对应设备后删除location一列的值，并重新上传.csv文件即可。

        说明

        • 如果设备主动通过Geolocation属性（即在控制台设置设备标签）上报位置，会覆盖.csv文件的上传结果。
        • 如果.csv文件和Geolocation属性都记录了设备经纬度，会以Geolocation属性上报的位置为准。

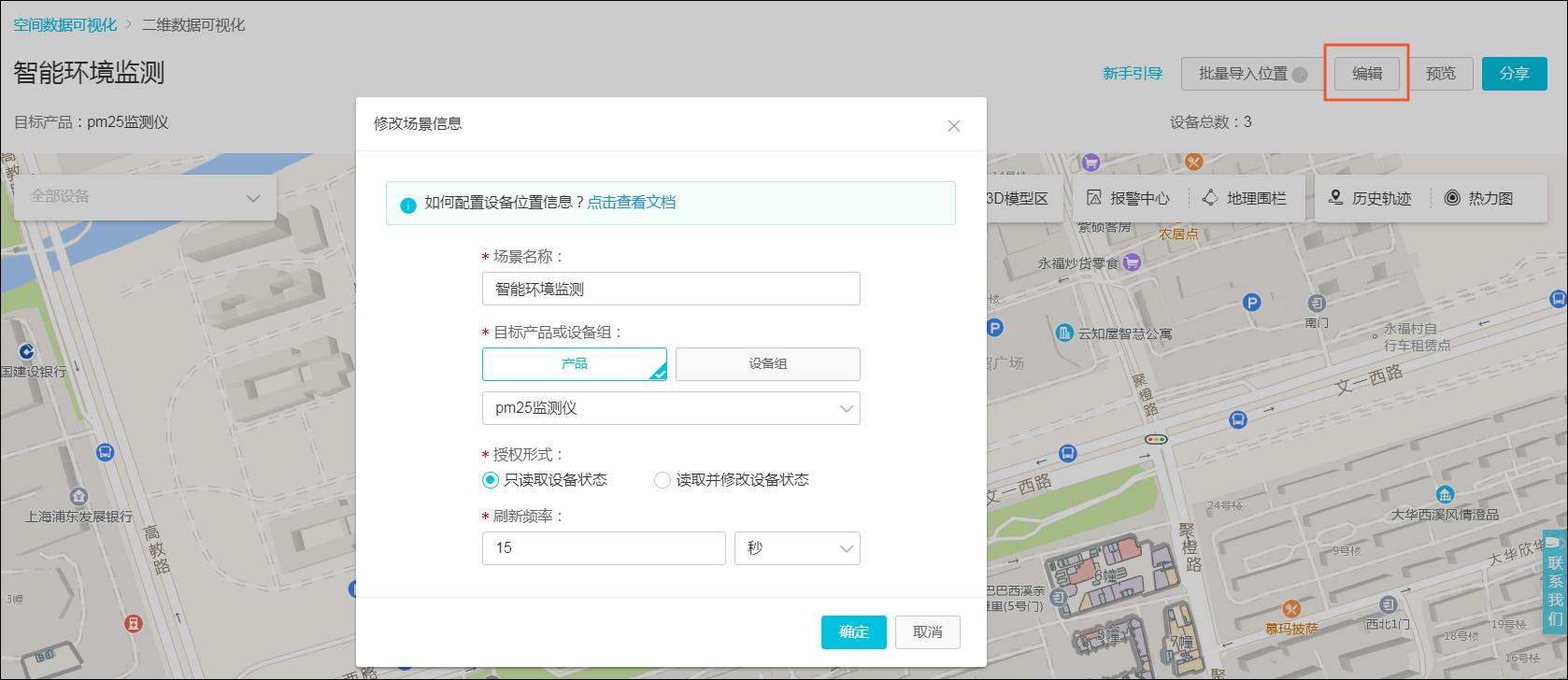

   • 单击编辑，可重置场景信息，参数请参见场景参数说明。


   • 单击预览，可以全屏观看，键盘按Esc可退出全屏。

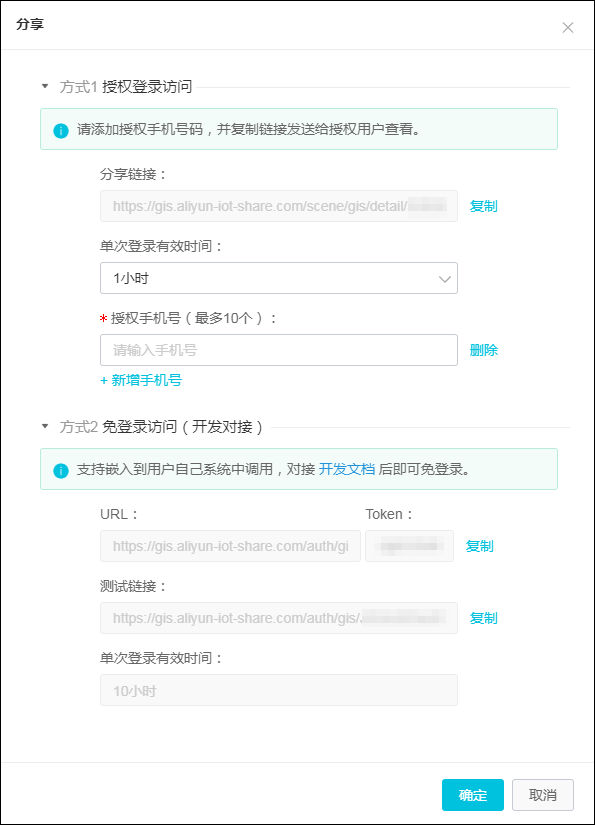

   • 单击分享，通过两种分享方式将链接分享给其他人。


     两种分享方式说明如下，详细的配置方法请参见分享场景。

     分享方式	描述
     授权登录访问	通过授权手机号码分享场景，适合单独使用二维数据可视化服务的场景。
     免登录访问	生成一个无需登录就能访问的URL，用户通过该URL直接访问已编辑好的二维数据可视化场景，适合需要将二维数据可视化做嵌入集成的用户或企业。
