二维数据可视化支持在地图上实时展示设备的运行状态,方便您查看、管理设备。同时支持将URL授权分享给其他用户,用作数据展示大屏等。本文介绍如何将接入物联网平台的设备展示在地图上。

二维数据可视化支持:

  • 多种经典地图模板
  • 自定义设备运行状态展示
  • 远程控制设备
  • 二维可视化能力工具,如热力图、历史轨迹、3D模型等

配置设备定位

您可以使用平台提供的高德地图IP定位功能,直接获取场景中的设备位置。此方法只能定位到城市级别。

如需更精确的定位,请为设备配置地理位置。

配置方法有两种:

  • 读取物模型中的地理位置属性

    适合带有定位功能(卫星定位、WiFi/基站网络定位、IP定位均可)的设备,例如物流追踪、共享单车等。

    若使用此方法定位,建议您提前操作。操作详情请参见设备属性上报位置(Geolocation)云端推理经纬度

  • Excel批量导入设备位置

    适合不经常移动,自身不带定位功能的设备,例如门锁、基站铁塔、共享洗衣机等,配置一次地理位置即可。

    若使用此方法定位,则需要您在成功创建场景后操作。操作详情请参见批量导入设备位置

说明 若同一设备同时配置了两种定位方法,优先采用物模型中的动态定位数据,以保证定位的实时性。

创建二维可视化场景

  1. 物联网平台控制台左侧导航栏,选择数据分析 > 空间数据可视化
  2. 空间数据可视化页面二维数据可视化页签下,单击“+”图标创建场景。
  3. 在弹出对话框中,选择物联网平台,单击下一步
  4. 根据参数说明设置场景参数,并单击确定
    创建场景
    表 1. 参数说明
    参数 说明
    场景名称 设置您的场景项目名称,支持中文字和英文字符,不超过12个字符。
    目标产品或设备组

    选择部署场景的目标产品或设备组。

    目标产品或设备组中包含的设备,与您使用的场景模型关联。创建设备组的操作请参见设备分组

    授权形式 授权形式,可分为只读(展示)读写(远程控制)
    • 选择只读(展示)表示您授权第三方读取您的设备状态,展示在页面上。
    • 选择读写(远程控制)表示您授权第三方读取您的设备状态,并且操作您的设备来改变设备状态,主要用于对设备的远程控制。

    系统自动进入新建的二维数据可视化场景中。已配置了设备定位的场景展示如下。

    说明 当前,二维数据可视化服务通过WebSocket协议,主动推送设备的位置、属性、事件到场景中。
    配置地图
  5. (可选)如果当前地图样式不符合需求,也可以在地图右下角单击“图标”图标切换地图样式。

配置弹框和图标

  1. 将地图放大(zoom级别大于16时),显示详细的设备信息。
    zoom级别小于16时,聚合显示该区域的设备数量,需通过滚动鼠标或单击聚合显示的设备数量,放大地图。
  2. 单击设备图标,查看设备信息弹框。您可以自定义显示内容和图标。
    说明 如果该地理位置同时有多台设备,单击设备图标看到设备列表,单击查看,进入具体设备弹窗。
  3. 单击具体设备气泡图标,由弹框方式显示设备的详细信息。您可以自定义显示内容和图标。
    单个设备弹框-一方平台
  4. 单击弹窗配置,在弹出对话框中勾选需要展示的属性和报警事件。
    说明 目前仅支持展示布尔、枚举、数值、文本类型的属性,即该设备其他类型的属性是不可选的状态。
    弹框配置
  5. 单击确定使弹框配置实时生效。
  6. 单击图标配置,在弹出对话框中自定义设备气泡图标的形状和颜色。
    说明 图标配置设置完成后,将应用于所属产品下的所有设备。
    图标配置
    表 2. 参数说明
    参数 说明
    图标颜色 有如下两种颜色设置方式。
    • 使用二维数据可视化服务默认的颜色。
    • 针对设备的某个属性,分段设置不同的颜色,用以呈现重要信息。
    图标形状 选择要展示的图标的形状。
    图标数值 有如下两种设置方式。
    • 不显示数值:设备气泡图标下不显示数值。
    • 显示数值:选择某一个属性,设备气泡图标下会显示该属性的数值。
  7. 单击确定使图标配置实时生效。
  8. 场景发布后,设备气泡图标直接以配置好的样式显示,点击设备气泡图标可弹出已配置好的对话框。

查看场景效果

根据您设置的设备地理位置,地图中的设备会有两种显示情况。

  • 如果该地理位置仅有一台设备,显示单个设备弹框。

    您可以单击设备气泡图标,在弹框中查看已配置好的该设备的信息,或控制设备状态。

    单个设备弹框-一方平台
  • 如果该地理位置有多台设备,显示聚合弹框。

    您可以单击设备气泡图标,查看此处的设备列表。单击某设备右侧的查看,弹出该设备的具体信息弹框。

    多个设备重合-一方平台

更多可视化工具

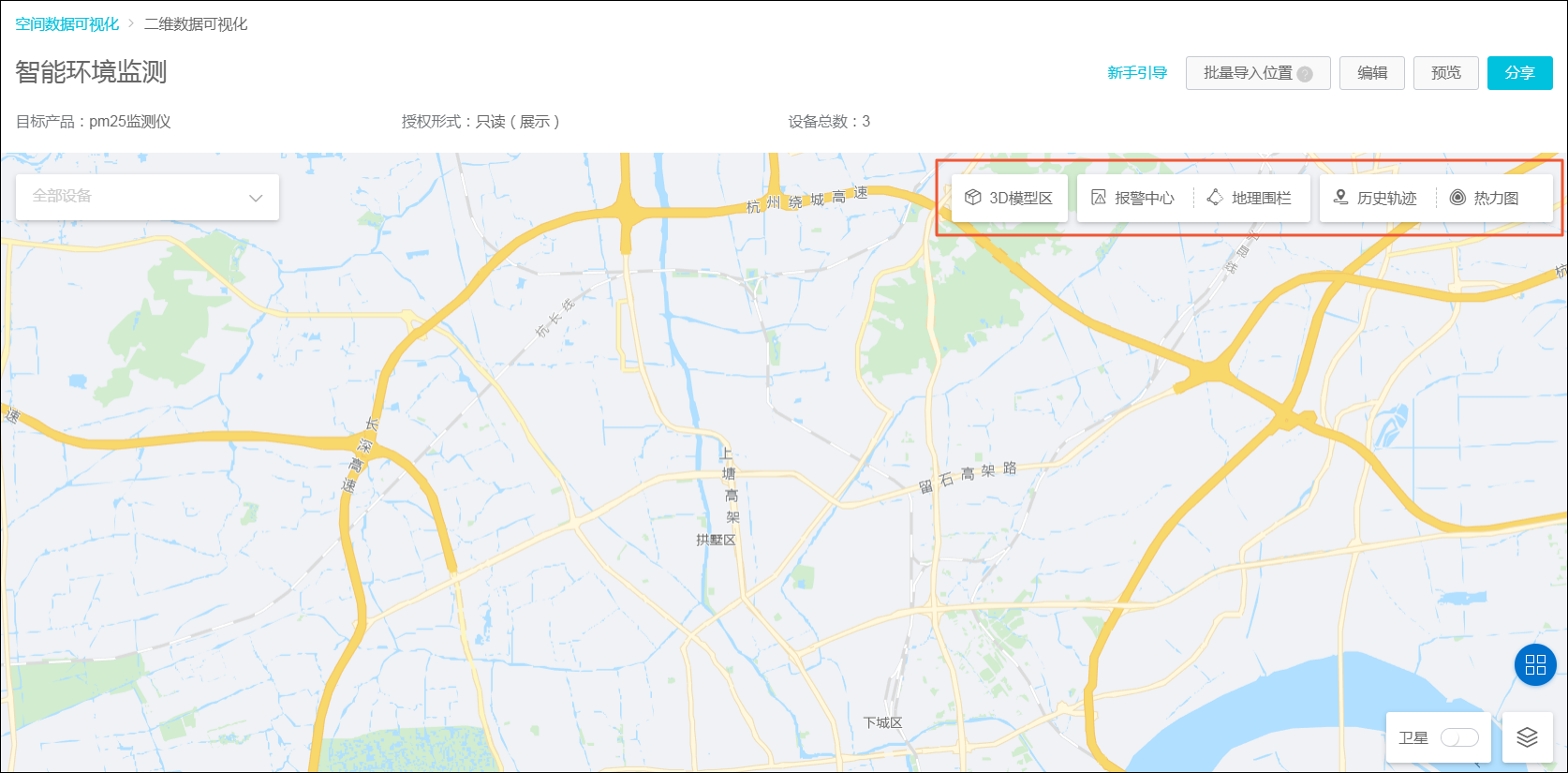

二维数据可视化服务提供诸多工具,排列在地图右上角,来协助您更好的管理设备和配置场景。

地图工具按钮说明
工具 说明
3D模型区 通过在二维地图上创建3D模型区,使场景呈现效果更为丰富和直观。详情请参见3D模型区
报警中心 可查看所有设备的事件上报记录。
地理围栏 可为设备设置围栏。详情请参见地理围栏
历史轨迹 通过设置参数,可查看设备移动的历史轨迹。详情请参见历史轨迹
热力图 通过热力图,查看设备的分布以及设备属性功能显示。详情请参见热力图

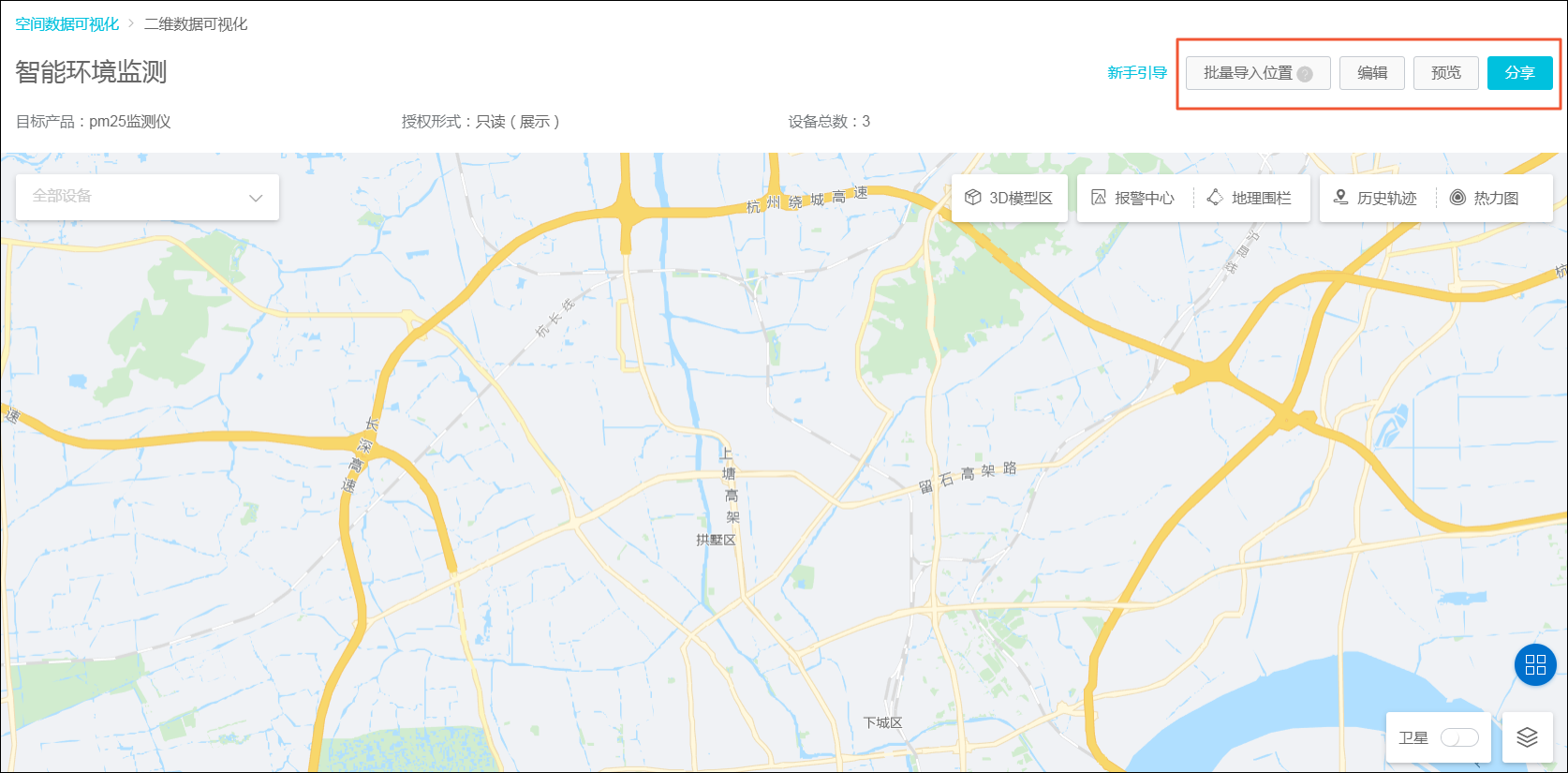

编辑场景
操作 说明
批量导入位置 编辑设备位置信息表格。具体操作请参见批量导入设备位置
编辑 编辑场景信息,参数说明请参见本文上方场景参数说明
预览 单击进行全屏预览。按Esc键退出全屏。
分享 您可以将链接分享给其他人。支持的两种分享方式:
  • 授权登录访问:通过授权手机号码分享场景,适合单独使用二维数据可视化服务的场景。
  • 免登录访问:生成一个无需登录就能访问的URL,用户通过该URL直接访问已编辑好的二维数据可视化场景,适合需要将二维数据可视化做嵌入集成的用户或企业。

具体操作请参见分享场景
