地理搜索框是基础交互组件的一种，支持自定义搜索框和结果框大小、位置、颜色和文本样式等，一般情况下需要与地图组件配合使用完成地区的搜索任务，并显示在可视化应用上。本文介绍地理搜索框各配置项的含义。

配置

  • 搜索配置：单击配置面板右上角的搜索配置，可在搜索配置对话框中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索组件配置。
  • 图表尺寸：包括组件的宽度和高度，单位为px。可单击锁定长宽比按键锁定组件的宽高比，等比例修改组件的宽高。再次单击进行解锁，解锁后宽高比不受限制。
  • 图表位置：包括组件的横坐标和纵坐标，单位为px。横坐标为组件左上角距离页面左边界的像素距离，纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度：以组件的中心为中心点，进行旋转，单位为度（°）。
    • 手动输入角度值，控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点，控制组件的旋转角度。
    • 单击左右翻转图标图标，控制组件左右翻转样式。
    • 单击上下翻转图标图标，控制组件上下翻转样式。
  • 透明度：取值范围为0~1。为0时，图表隐藏；为1时，图表全部显示。默认为1。
  • 搜索框样式搜索框样式配置
    参数 说明
    提示文字 输入栏中显示的提示性说明。
    宽度 搜索框的宽度。
    高度 搜索框的高度。
    横向偏移量 搜索框与组件边左边界的距离。
    纵向偏移量 搜索框与组件边上边界的距离。
    字号 搜索框中字体的大小。
    字体粗细 搜索框中字体的粗细。
    颜色 搜索框中字体的颜色，请参见颜色选择器说明进行修改。
    背景色 搜索框的背景颜色。
    边框 搜索框边框的样式。
    • 边框宽度：搜索框边框的宽度。
    • 边框颜色：搜索框边框的颜色。
    • 边框类型：搜索框边框的类型，包括实线、虚线和点线。
  • 结果框样式
    图 1. 结果框样式
    结果框样式
    图 2. 搜索框结果样式
    搜索框结果样式
    参数 说明
    最大宽度 结果框的最大宽度。
    最大高度 结果框的最大高度。
    顶部间距 结果框和搜索框的距离。
    字体颜色 结果框中字体的颜色。
    字体大小 结果框中字体的大小。
    外边框颜色 结果框的外边框颜色。
    底部边框颜色 结果框的底部边框颜色。
    背景色 结果框的背景颜色。
    悬停样式 鼠标移动到结果框时悬停的样式，包括结果框内字体的 、底部边框颜色和字体大小。
    说明 只有在 预览或 发布页面才能查看结果框的样式。
  • 交互：组件之间数据联动的变量，需要配置为数据中的某一个字段。
    注意 此功能已更新到 交互面板中， 配置面板的该功能将弃用，请尽快升级。新版本的交互功能支持配置多个字段。

数据

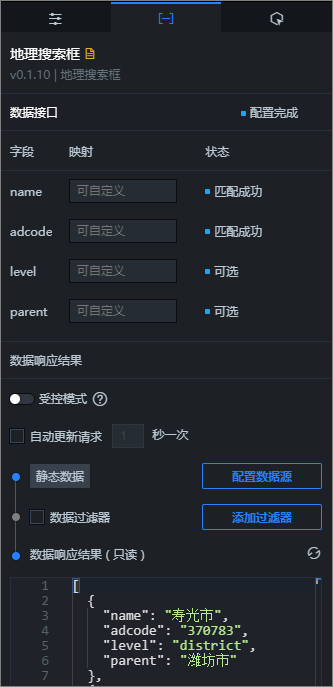

地理搜索框数据面板

上图中的示例数据如下。

[
  {
    "name": "寿光市",
    "adcode": "370783",
    "level": "district",
    "parent": "潍坊市"
  },
  {
    "name": "铅山县",
    "adcode": "361124",
    "level": "district",
    "parent": "上饶市"
  },
  {
    "name": "枣庄市",
    "adcode": "370400",
    "level": "city",
    "parent": "山东省"
  },
  {
    "name": "邕宁区",
    "adcode": "450109",
    "level": "district",
    "parent": "南宁市"
  }
]
表 1. 字段说明
字段 说明
name 地区名称。
adcode 地区代码。
level （可选）地区级别。
parent （可选）地区上级城市。
说明 该组件字段名可灵活配置，只能搜索数据中已经配置的信息。
表 2. 配置项说明
配置项 说明
受控模式 打开开关，组件初始化状态下不请求数据，仅通过回调ID或蓝图编辑器配置的方法发起请求数据；关闭开关，可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询，还可以手动输入轮询的时间频次。清除后则不会自动更新，需要手动刷新页面，或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源，可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据。
数据过滤器 单击添加过滤器，可在设置数据源页面中配置数据过滤器，详情请参见组件过滤器使用说明。
数据响应结果 展示数据请求的响应结果。当数据源发生改变时，可单击右侧的刷新数据图标，实时查看数据响应结果。

交互

选中启用，开启组件交互功能。当搜索框的数据发生变化时，会触发数据请求，抛出回调值，动态加载不同区域的数据。默认抛出数据中的name和adcode值，具体配置请参见组件回调ID配置。

蓝图编辑器交互配置

  1. 在画布编辑器页面，右键单击组件，选择导出到蓝图编辑器。
  2. 单击页面左上角的蓝图图标图标。

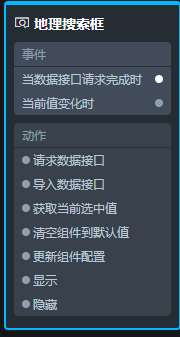

  3. 在蓝图编辑器配置页面，单击导入节点栏内的地理搜索框组件，在画布中可以看到如下图所示的地理搜索框的蓝图编辑器配置参数。地理搜索框节点编程参数配置
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例。
      当前值变化时 当前值发生变化时抛出的事件，同时抛出搜索地名和地区代码。
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据，上游转换器或图层节点抛出的数据将作为参数。例如地理搜索框配置了API数据源为http://api.test，传到请求地理搜索框接口动作的数据为{ id: '1'}，则最终请求接口为http://api.test?id=1。
      导入数据接口 按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。 具体数据请参见上文的数据示例。
      获取当前选中值 表示获取当前被选中的值。
      清空组件到默认值 表示还原到默认选中的值。
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中，单击复制配置到剪贴板，获取组件配置数据。再根据需要在节点编程配置页面的转换器中更改对应样式的字段值。
      显示 显示组件，不需要参数。
      隐藏 隐藏组件，不需要参数。
      切换显隐状态

      切换组件显示或者隐藏。参考数据示例如下。

          {
      // 显示为true，隐藏为false。
      "status": true,
      // 显示动画。
      "animationIn": {
        // 动画方式，可选fade，不填无动画。
        "animationType": "fade",
        // 显示延时，单位为ms。
        "animationDuration": 1000,
        // 显示动画函数，可选linear|easeInOutQuad|easeInOutExpo。
        "animationEasing": "linear"
      },
      // 隐藏动画。
      "animationOut": {
        // 动画方式，可选fade，不填无动画。
        "animationType": "fade",
        // 隐藏延时，单位为ms。
        "animationDuration": 1000,
        // 隐藏动画函数，可选linear|easeInOutQuad|easeInOutExpo。
        "animationEasing": "linear"
      }
    }
      移动

      将组件移动到指定位置。参考数据示例如下。

          {
      // 移动方式。绝对定位：to，相对定位：by。默认值：to。
        "positionType": "to",
      // 指定位置。x坐标，y坐标。
      "attr": {
        "x": 0,
        "y": 0
      },
      // 动画方式。
      "animation": {
        "enable": false,
        // 动画延时。
        "animationDuration": 1000,
        // 动画曲线。可选值为：linear|easeInOutQuad|easeInOutExpo。
        "animationEasing": "linear"
      }
    }
