跑马灯

更新时间:

本文介绍跑马灯各配置项的含义。

图表样式

跑马灯是文字组件的一种,支持自定义文本的内容、颜色、动画效果等,能够将组件中的溢出文本以跑马灯动画的形式展示在可视化应用中。image

配置面板

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 文本样式

    参数

    说明

    字体颜色

    组件文本的颜色,请参见颜色选择器说明进行修改。

    字体

    组件文本的字体系列,默认为微软雅黑

    字号

    组件文本的字体大小。

    字体粗细

    组件文本的字体粗细。

  • 是否轮播:打开开关,组件文本会循环播放。关闭开关,只播放一次。

  • 定速播放:打开开关,系统会按照设定的速度播放跑马灯动画,需要设置动画间隔时间。

  • 动画间隔:每播放100帧动画所需的时间,单位为ms,仅当开启了定速播放配置项后有效。

  • 动画时间:跑马灯动画播放一次所需要的时间,单位为ms,仅当关闭定速播放配置项后有效。

  • 前期停留:跑马灯动画播放前需要停留的时间,单位为ms。

  • 后期停留:跑马灯动画播放后需要停留的时间,单位为ms。

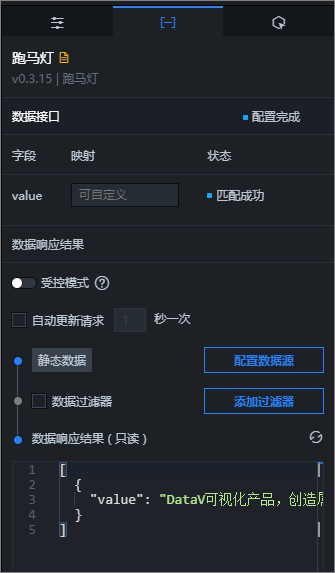

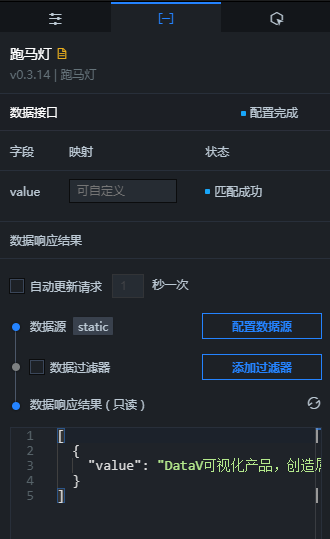

数据面板(默认模式)

说明

组件数据面板默认是默认模式,您可以单击切换数据面板右上角的分析模式,即可在弹窗对话框内,确认将组件转为分析模式并创建分析器,并单击确认变更,使用DataV数据集提供的分析模式功能后,当前组件会转换成BI分析模式组件,组件数据面板变为分析模式


value:跑马灯动画的文本。

表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

数据面板(分析模式)

重要

在使用DataV数据集提供的BI分析功能之前,系统会对跑马灯进行以下变更。

  • 数据源跑马灯数据接口由静态数据切换至DataV数据集。

  • 更新DataV数据集配置(此操作不会使字段配置丢失)。


BI分析数据配置面板中的详细操作说明,请参见BI分析模式数据面板功能介绍

value:跑马灯动画的文本。

说明

当组件是以分析模式添加后,您可以单击切换数据面板右上角的默认模式,即可在弹窗对话框内确认退出分析模式并删除该BI分析组件对应的分析器。退出分析模式后,组件数据面板为默认模式。image

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的跑马灯组件,在画布中可以看到如下图所示的跑马灯的蓝图编辑器配置参数。跑马灯蓝图编辑器参数

    • 事件

      事件

      说明

      当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当数据接口请求失败时

      数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

    • 动作

      动作

      说明

      请求数据接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如水平基本柱状图配置了API数据源为https://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      导入数据接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      更新组件配置

      动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

      显示

      显示组件,参考数据示例如下。

      return {
        "animationType": "",
        "animationDuration": 1000,
        "animationEasing": "linear"
      }

      隐藏

      隐藏组件,参考数据示例如下。

      return {
        "animationType": "",
        "animationDuration": 1000,
        "animationEasing": "linear"
      }

      切换显隐状态

      切换组件显示或者隐藏,参考数据示例如下。

      return {
        "animationIn": {
          "animationType": "",
          "animationDuration": 1000,
          "animationEasing": "linear"
        },
        "animationOut": {
          "animationType": "",
          "animationDuration": 1000,
          "animationEasing": "linear"
        }
      }

      移动

      将组件移动到指定位置,参考数据示例如下。

      return {
        // 移动方式。绝对定位:to,相对定位:by。默认值:to。
        "positionType": "to",
        // 指定位置。x坐标,y坐标。
        "attr": {
          "x": 0,
          "y": 0
        },
        // 动画方式。
        "animation": {
          "enable": false,
          // 动画延时。
          "animationDuration": 1000,
          // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
          "animationEasing": "linear"
        }
      }

案例演示

本案例将通用标题组件中的内容展示到跑马灯组件中。

  1. 登录DataV控制台
  2. 选择任一可视化应用,单击编辑,进入画布编辑器页面。

  3. 添加通用标题跑马灯两个组件到画布中。

  4. 单击通用标题,选择数据面板,修改静态数据。

    [
      {
        "value": "DataV数据可视化是使用可视化应用的方式来分析并展示庞杂数据的阿里云产品。DataV旨在通过图形化的界面帮助不同专业背景的用户轻松搭建专业水准的可视化应用,满足会议展览、业务监控、风险预警、地理信息分析等多种业务的展示需求。"
      }
    ]
  5. 选择配置面板,打开省略号开关。

  6. 右键单击组件,将两个组件导入蓝图编辑器中。

  7. 连接组件,串行数据处理节点处理方法保持默认。image

  8. 单击页面右上角的image图标,预览展示结果。跑马灯_Trim
