文字标签

图表样式

文字标签是文字组件的一种，支持自定义标签的大小、位置、背景颜色、文本样式等，支持多系列的标签类别配置，能够以文字标签的形式在可视化应用中展示多种类别的标签信息。

配置面板

• 搜索配置：单击配置面板右上角的搜索配置，可在搜索配置面板中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索资产配置。
• 图表尺寸：包括组件的宽度和高度，单位为px。可单击图标锁定组件的宽高比，等比例修改组件的宽高。再次单击进行解锁，解锁后宽高比不受限制。
• 图表位置：包括组件的横坐标和纵坐标，单位为px。横坐标为组件左上角距离页面左边界的像素距离，纵坐标为组件左上角距离页面上边界的像素距离。
• 旋转角度：以组件的中心为中心点，进行旋转，单位为度（°）。
  • 手动输入角度值，控制组件的旋转角度。
  • 拖动图标内的黑点，控制组件的旋转角度。
  • 单击图标，控制组件左右翻转样式。
  • 单击图标，控制组件上下翻转样式。
• 不透明度：取值范围为0~1。为0时，图表隐藏；为1时，图表全部显示。默认为1。

• 全局

  参数	说明
  自动布局	打开开关，自动根据标签内容的长度来定义每个表格的宽度；关闭开关，内容无序排布，需要自定义设置行列数及行列间距，按照图表宽度等比排列。 说明 只有在关闭自动布局配置项时，行数、列数、标签列间距和标签行间距配置项才会显示。
  行数	文字标签的行数。
  列数	文字标签的列数。
  标签列间距	标签之间每一列之间的横向间距，单位为px。
  标签行间距	标签之间每一行之间的纵向间距，单位为px。
  文本样式	字体：标签文本的字体系列，默认为微软雅黑。

• 默认标签配置：标签的默认样式，即数据中没有type字段或type字段与设置的标签类别名不一致时，所对应的标签的样式。

  参数	说明
  内容边距	内容与标签块的内边距，对所有标签生效，单位为px。
  圆角半径	标签块四个角的弧度 ，对所有标签生效，单位为px。
  背景颜色	默认标签块（数据中没有定义type值）的背景颜色，请参见颜色选择器说明进行修改。
  文本样式	标签文本的大小、颜色和字体粗细。

• 自定义标签系列：单击右侧的或图标，添加或删除一个自定义标签系列。 单击或图标配置多个自定义标签系列的排列样式。单击图标，即可复制当前选中自定义标签系列配置内容并新增一个同样配置的自定义标签系列。

  参数	说明
  标签类别名	标签类别的名称，需要与数据中的type字段值匹配。
  背景颜色	此类别下标签块的背景颜色。
  文本样式	此类别下标签文本的样式。 包括文本大小、颜色和字体粗细。

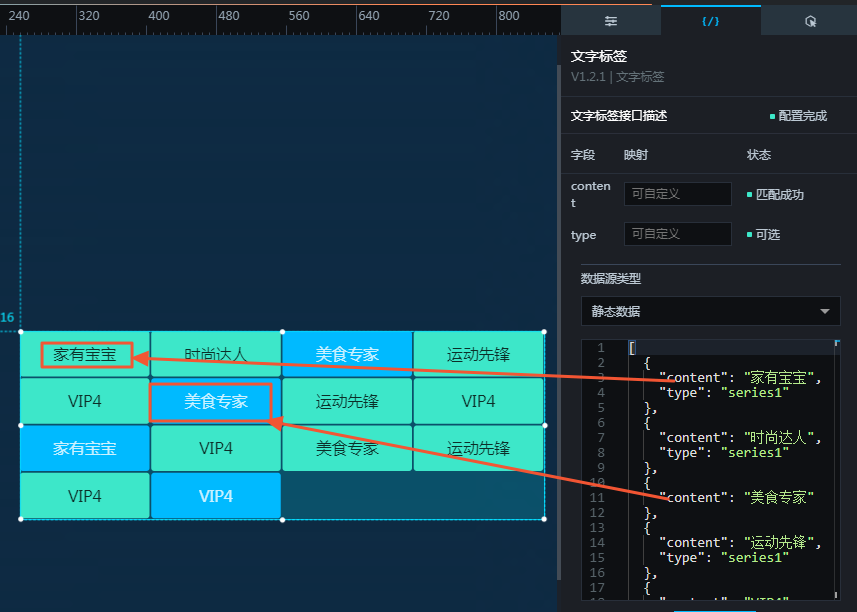

数据面板

配置字段说明

表 1. 配置项说明

配置项	说明
受控模式	打开开关，资产初始化状态下不请求数据，仅通过回调ID或蓝图编辑器配置的方法发起请求数据；关闭开关，可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求	选中后可以设置动态轮询，还可以手动输入轮询的时间频次。取消选中后则不会自动更新，需要手动刷新页面，或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源	单击配置数据源，可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果，详情请参见配置资产数据。
数据过滤器	数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器，可在设置数据源面板配置数据过滤器脚本，详情请参见过滤器使用说明。
数据响应结果	展示数据请求的响应结果。当数据源发生改变时，可单击右侧的图标，实时查看数据响应结果。

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

1. 在画布编辑器页面，右键单击组件，选择导出到蓝图编辑器。
2. 单击页面左上角的图标。

3. 在蓝图编辑器配置页面，单击导入节点栏内的文字标签组件，在画布中可以看到如下图所示的文字标签的蓝图编辑器配置参数。

   • 事件

     事件	说明
     当数据接口请求完成时	数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
     当数据接口请求失败时	数据接口请求失败时（请求失败的情况可能是：网络问题或接口报错等）返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

   • 动作

     动作	说明
     请求数据接口	重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。例如文字标签配置了API数据源为https://api.test，传到请求数据接口动作的数据为{ id: '1'}，则最终请求接口为https://api.test?id=1。
     导入数据接口	按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
     更新组件配置	动态更新组件的样式配置。需要先在组件的配置面板中，单击复制配置到剪贴板，获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
     显示	显示组件，参考数据示例如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     隐藏	隐藏组件，参考数据示例如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     切换显隐状态	切换组件显示或者隐藏，参考数据示例如下。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } };
     移动	将组件移动到指定位置，参考数据示例如下。 return { // 移动方式。绝对定位：to，相对定位：by。默认值：to。 "positionType": "to", // 指定位置。x坐标，y坐标。 "attr": { "x": 0, "y": 0 }, // 动画方式。 "animation": { "enable": false, // 动画延时。 "animationDuration": 1000, // 动画曲线。可选值为：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } };

案例演示

本案例通过获取词云组件的特定数据在文字标签组件进行展示。

1. 登录DataV控制台。

2. 选择任一可视化应用，单击编辑，进入画布编辑器页面。

3. 添加词云和文字标签两个组件到画布中。

4. 单击词云，选择数据面板，修改静态数据。

   [
     {
       "name": "一点就到家",
       "value": 6.7,
       "colorField": "s1"
     },
     {
       "name": "鸣鸟不飞：乌云密布",
       "value": 8.2,
       "colorField": "s1"
     },
     {
       "name": "最幸福的季节",
       "value": 7.1,
       "colorField": "s1"
     },
     {
       "name": "领袖水准",
       "value": 6.8,
       "colorField": "s1"
     },
     {
       "name": "逃跑",
       "value": 6.7,
       "colorField": "s1"
     },
     {
       "name": "约会大作战 赤黑新章：虚或实",
       "value": "7.3",
       "colorField": "s2"
     },
     {
       "name": "安稳觉",
       "value": "7.5",
       "colorField": "s2"
     },
     {
       "name": "别放手",
       "value": "5.5",
       "colorField": "s2"
     },
     {
       "name": "沉默东京",
       "value": "5.6",
       "colorField": "s2"
     },
     {
       "name": "夏日往事",
       "value": "6.5",
       "colorField": "s2"
     }
   ]

5. 单击文字标签，选择配置面板，修改全局 > 行数为3，全局 > 列数为3。设置2个自定义标签系列，并修改标签类别名和背景颜色。

6. 右键单击组件，将两个组件导入蓝图编辑器中。

7. 连接组件。

8. 配置串行数据处理节点处理方法。

   return data.map(i => {
     return{
       content: i.name,
       type: i.colorField
     			}
   })

9. 单击页面右上角的图标，预览展示结果。
