SAG-1000设备适用于总部接入阿里云,满足大型网络组网需求,通过旁挂方式接入不改变当前的网络配置。

网关设备规格

属性 SAG-1000规格
产品外壳 金属外壳,磨砂黑,可机架安装
结构尺寸 1U,半宽
工作环境 室内环境
工作温度 0℃~45℃
存储温度 -40℃~70℃
电源 DC 12V(含电源适配器和电源线)
功耗 <60W
网络接口 2个SFP光口
不同厂商提供设备的电口数不同,一般为4个或6个GE/FE RJ45电口

光模块型号

智能接入网关设备SAG-1000支持的光模块有下列型号:

  • FORMERICAOE TSD-S1CH1-C11(1.25GB SR 550m 3.3V)
  • FORMERICAOE TSD-S2CA1-F11(1.25GB LX 10Km 3.3V)
  • Eoptolink EOLS-8512--02-D (1000BASE-SX 850nm)
  • Eoptolink EOLS-1312--10-D (1000BASE-LX 1310nm)
  • FINISAR FTLF1318P3BTL (1000BASE-LX1310nm)
  • H3C SFP-GE-SX-MM850-A (1000BASE-SX 850nm)
  • HUAWEI SFP-GE-SX-MM850 (1000BASE-SX 850nm)
  • Gigalight GSS-MDO100-007CO (10G SFP+_SFP+AOC Cable 7M)
  • H3C SFP-1000BaseT (1250Mbps-100m-RJ45-xx-SFP)
  • HUAWEI SFP-1000BaseT (SFP-1000BASE-T-RJ45-100m)

网关设备配件

在收到智能接入网关设备后,请检查以下配件是否完备:

  • 一台智能接入网关设备
  • 一根电源线
说明 如果发现有配件短缺或损坏的情况,请及时与阿里云售后联系。SAG-1000支持两个厂商设备随机发货。

设备一(尺寸:250*193*44mm)

  • 前面板
  • 后面板

设备二(尺寸:241*220*44mm)

  • 前面板
  • 后面板

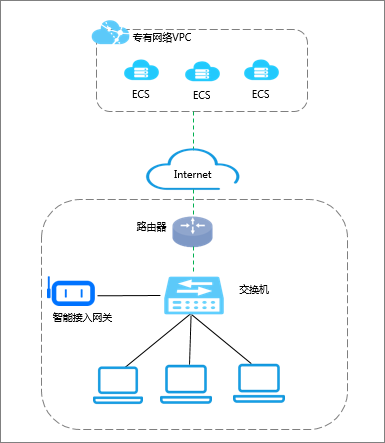

组网方式

SAG-1000设备以旁挂方式接入交换机,在不影响您的网络拓扑的情况下,将本地客户端接入阿里云。
