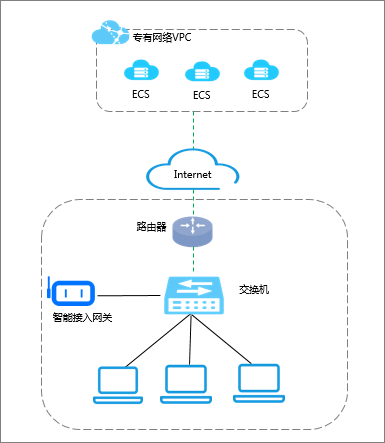

SAG-1000设备适用于将企业总部等大型机构接入阿里云，满足大型网络的组网需求。本文为您介绍SAG-1000设备。

设备规格

属性 SAG-1000规格
计算平台 Intel Atom® SoC
转发性能 加密私网带宽可达500 Mbps（512字节）。
产品外壳 金属件或者铝合金，磨砂黑，可机架安装。
结构尺寸 1 U，半宽
工作环境 室内环境
工作温度 0℃～45℃
存储温度 -40℃～70℃
电源 DC 12 V
功耗 < 60 W
无线通信 4G LTE全网通（中国内地）
USB 2个USB 2.0端口
网络端口 2个复用端口
4个RJ45电口

控制面板

前面板：SAG-1000设备的前面板由4个LED指示灯和1个信号指示灯组成，具体说明如下。1000 A
  • PWR：表示设备的电源状态。
  • SYS：表示设备的运行状态。
  • CLOUD：表示设备是否连接到阿里云。
  • LTE：表示设备通讯是否正常。
  • 信号指示灯：表示LTE信号强度，3格表示信号最强。
关于指示灯的状态信息，请参见指示灯状态说明。
后面板：SAG-1000设备的后面板由1个RST键、1个SIM卡插口、1个CONSOLE端口、2个USB端口，2个复用端口、4个RJ45电口和1个电源接口组成。SAG1000后面
  • RST键
    使用RST键可将SAG-1000设备恢复至默认设置。在SAG-1000设备通电的情况下，使用尖状物长按RST键3秒以上，设备将自动重启，重启后设备即已恢复到默认设置。
    警告 使用RST键恢复默认设置时，您已修改的配置会丢失，请谨慎操作。
  • SIM卡插口

    SAG-1000 SIM卡插口只支持插入Mini-SIM卡，Micro-SIM和Nano-SIM卡无法直接使用。如果需要使用Micro-SIM和Nano-SIM卡，您需要使用卡框。

    SAG-1000设备出厂时会携带一个4G SIM卡，SAG-1000设备通过该卡从云端接收配置。该卡的卡框同时支持Mini-SIM、Micro-SIM和Nano-SIM卡，如果您需要更换SAG-1000设备的SIM卡，可以使用该卡的卡框。

    重要 在您使用Micro-SIM和Nano-SIM卡时，请不要使用卡套，使用卡套容易导致SIM卡无法拔出。
  • USB端口

    暂不支持通过USB端口连接互联网。

  • CONSOLE端口

    暂不支持通过CONSOLE端口对命令行进行调试。

  • 网络端口
    SAG-1000设备支持以下两种端口：
    • 复用端口

      一个复用端口提供两种端口类型，光口和RJ45电口，不同端口类型支持连接不同类型的线缆。电口和光口同时只能使用一种，若您使用电口则不能再使用光口，若使用了光口则不能再使用电口。

      • 若在光口和电口都连线且保证都可以通的情况下，SAG-1000设备首次开机默认光口优先。
      • 在SAG-1000设备已开机，且光口和电口均已连线的情况下，端口状态先变为正常的为主用端口，不存在后启用端口抢占主用端口的情况。
    • 电口

      电口为RJ45类型的电口。

      您可以通过网线将本地客户端和SAG-1000设备的端口2连接起来，连接后，您可以在本地客户端登录SAG-1000设备的Web界面配置设备。

    SAG-1000设备的端口支持以下工作模式：
    • WAN口模式

      SAG-1000设备可通过WAN口连接互联网和阿里云，同时WAN口支持SNAT转发、自定义DNS服务器、端口限速等功能。

    • LAN口模式

      SAG-1000设备可以通过LAN口连接本地客户端，同时LAN口支持连接交换机、支持配置动态路由。

  • 电源接口

    SAG-1000设备需接入12 V直流电。电源接口位于后面板的最左边，在连接电源时，请使用原装电源线。

指示灯状态说明

指示灯 状态说明
前面板指示灯说明
LTE 表示设备通讯是否正常：
  • 长亮或熄灭：设备通讯异常。
  • 闪烁：设备正常通讯。
信号指示 表示4G LTE信号强度，3格表示信号最强。
SYS 表示设备系统运行状态：
  • 长亮或熄灭：系统状态异常。
  • 闪烁：系统正常工作。
CLOUD 表示设备是否连接到阿里云：
  • 长亮：连接到阿里云。
  • 快闪：设备正在恢复出厂默认配置或者还原系统。
  • 熄灭：没有连接到阿里云。
PWR 电源指示灯长亮，表示设备开机运行。
网络端口指示灯说明
端口右侧灯 表示网卡工作模式：
  • 绿色：以太网端口工作在1000 Base-T模式。
  • 黄色：以太网端口工作在10/100 Base-T模式。
端口左侧灯 表示网卡连接和传输状态：
  • 长亮：以太网已连接。
  • 闪烁：数据传输。
  • 熄灭：以太网未连接。
部分批次设备请参见以下指示灯说明
电源 电源指示灯长亮，表示设备开机运行。
告警 告警指示灯表示设备运行状态：
  • 绿色：表示设备正常。
  • 黄色：表示设备有异常。
入云 入云指示灯表示阿里云连接状态：
  • 绿色：表示阿里云连接正常。
  • 黄色：表示阿里云连接异常。

设备配件

在智能接入网关管理控制台购买设备后，您除了收到一台SAG-1000型号的设备外，还将收到以下配件：

  • 一个电源适配器
  • 两根LTE天线
  • 两个挂耳
  • 一包螺丝
说明 请检查您收到的设备以及设备配件，如果发现设备及设备配件有短缺或损坏的情况，请及时与阿里云售后联系。
