本文档为您介绍搭建行业知识图谱的方法。

前提条件

在搭建行业模板前,请确保您已经了解了该行业的相关知识,并且已经成功创建了模板项目

背景信息

行业知识图谱 = 业务流程 + 数据字典 + 业务规则。

操作步骤

  1. 以行业顾问的角色登录ET工业大脑控制台
  2. AI创作间行业模板页面,单击您创建的模板,进入知识图谱配置页面。

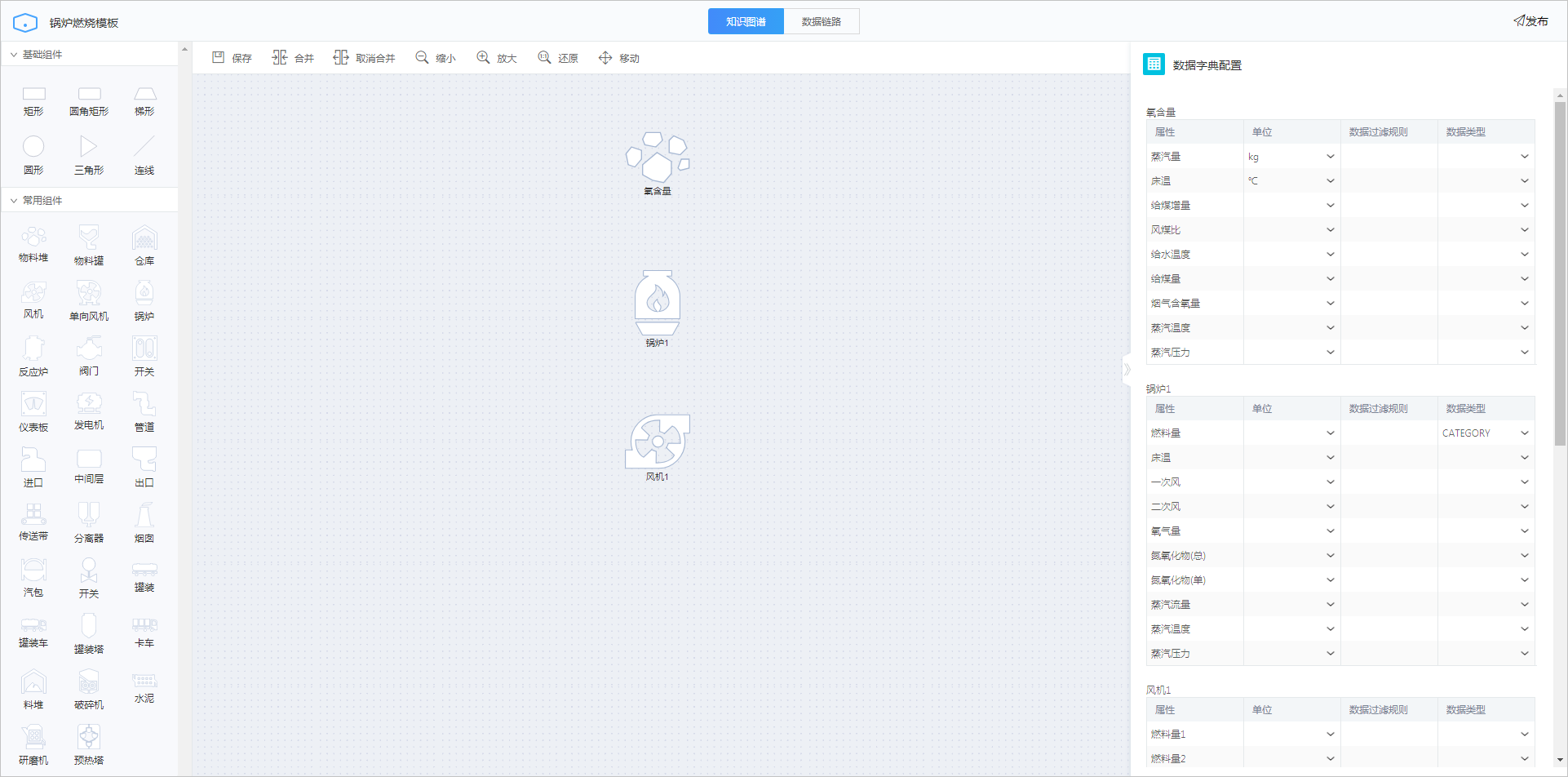

    知识图谱页面
    知识图谱页面分为左中右三个部分,左边为组件栏,中间为画布区,右侧为数据字典配置区,各区域说明如下:
    • 组件栏:您可以从组件栏选择组件,单击拖入画布中使用。主要有基础组件和常用组件,可单击下拉箭头,收起组件列表。
    • 画布区:搭建知识图谱的区域。

      单击左上方的放大缩小图标,可放大或缩小画布,单击还原,回到原始大小。

      单击移动,可单击画布移动其位置,再次单击取消移动功能。

      单击某个组件进行选中,单击鼠标进行框选可选中多个组件,选中后可拖动组件移动其位置。

    • 数据字典配置区:配置组件的数据字典,包括属性单位数据过滤规则数据类型。单击画布空白处,显示全部组件的数据字典配置项,单击某个组件,仅显示该组件的数据字典配置项。
  3. 在页面左侧的组件库中选择您需要的组件,单击拖入右侧画布中。
    您可以通过以下两种方式选择组件:
    • 选择一个常用组件(例如物料堆、锅炉等),单击拖入画布中使用。您可以自定义组件名称,或者对组件进行放大、缩小、旋转操作,但无法更改组件形状。
    • 根据您的需要,选择任意一个基础组件,单击拖入画布中,同样可以修改名称,进行放大缩小和旋转。或者拖入多个基础组件,进行组合,拼接成您需要的形状。

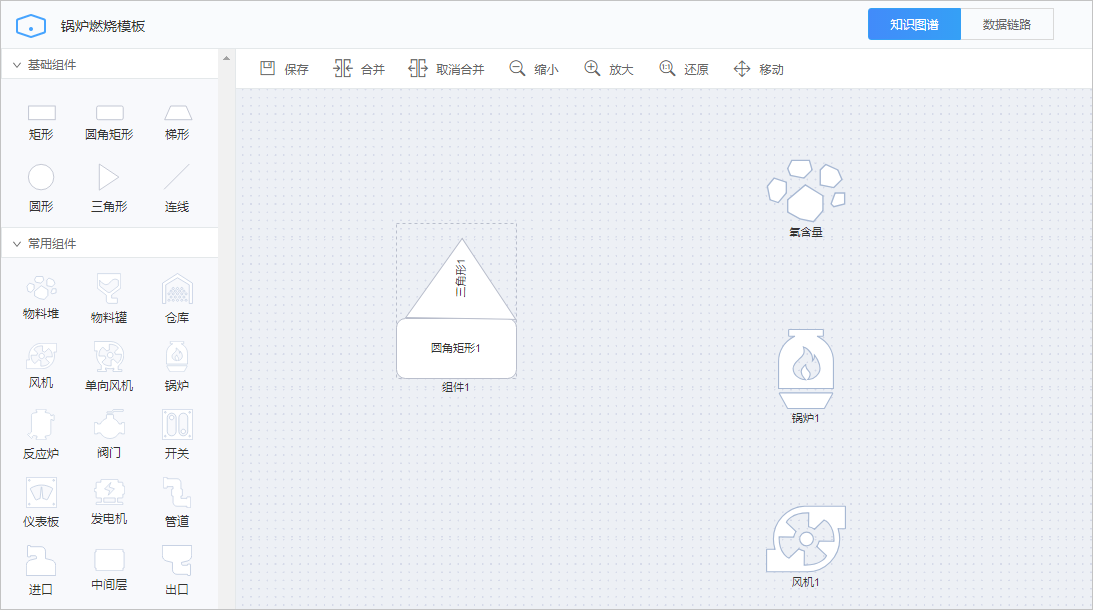

      选择组件
  4. 配置组件数据字典。

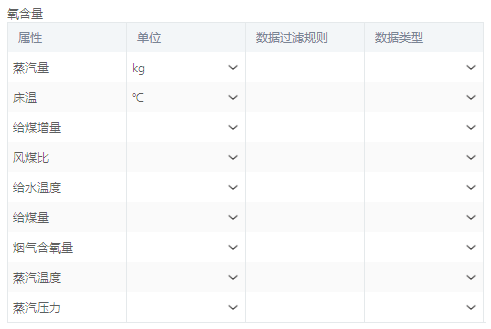

    配置数据字典
    1. 双击组件名称可更改组件名称。或者单击组件,在画布右侧的数据字典配置区域,单击组件名称进行更改。
    2. 单击选择某个组件,按下Ctrl+C复制该组件,Ctrl+V粘贴该组件。此操作会同时复制组件本身和其数据字典配置。
    3. 单击组件,在画布右侧显示该组件的数据字典配置项。双击属性输入框,编辑组件属性,多个属性使用Enter键添加行。您也可以从本地复制(Ctrl+C)多个组件属性,然后粘贴(Ctrl+V)到属性区域。
    4. 双击属性下拉框,选择或输入属性单位
    5. 双击编辑数据过滤规则
      说明 填写数据过滤规则,操作符支持 ><=, 操作数支持离散数值,例如 < 1.2= 女
    6. 双击数据类型下拉框,输入或选择您的数据类型。
      • 系统目前支持CATEGORYNUMERICDATETIME 三种数据类型。
      • 如果您没有选择任何数据类型,系统将使用您原始数据的类型进行算法训练。
      • 如果您原始数据类型与所选的数据类型不一致,系统会进行强制转换。

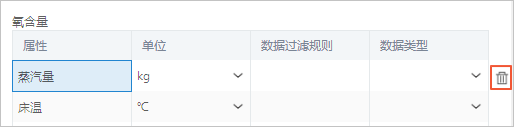

    7. 选择任意属性行,单击右侧的垃圾桶图标,可删除您选择的行。
      删除行
    8. 配置完成后,系统会自动保存,您也可以单击画布左上角的保存,保存您的配置。
  5. (可选)组件配置完成后,鼠标移至组件上,单击组件上的蓝色X号,进行连线。

    单击此连线,拖动线上的节点可修改线的形状,按下键盘上的Delete键,可删除该连线。

    此连线可以帮助您更清楚地看到各组件之前的关系,不代表任何的数据流或组件流。
    连线
  6. 鼠标移至组件上,单击组件右上角的X,可删除该组件。
