飞线层是3D地球(2018)的子组件,支持独立的样式和数据配置,包括飞线的半径、弧度、类型以及起始点经纬度等,适用于OD数据的线型表达,通常表示两地之间的关联,如物流、交易等。本文档为您介绍飞线层各配置项的含义,帮助您快速准确地使用飞线层子组件。

参考地球容器添加飞线层子组件,并配置其参数。

配置

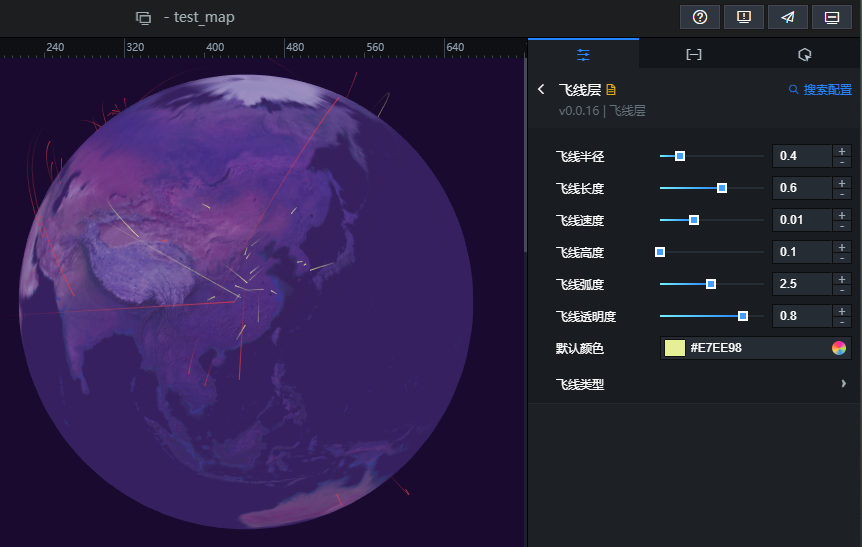

飞线层样式面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 飞线半径:飞线的半径大小。
  • 飞线长度:飞线的长度。
  • 飞线速度:飞线的飞行速度。
  • 飞线高度:飞线距离球体的高度。
  • 飞线弧度:飞线飞行过程的弧度。
  • 飞线透明度:飞线的透明度。
  • 默认颜色:当数据中的type字段所对应的飞线类型type不存在时,飞线将使用默认颜色渲染。参考颜色选择器说明,调整飞线的默认颜色。
  • 飞线类型:飞线类型配置项是一个配置项数组,可配置type颜色两个字段。type对应数据中的type字段,如果飞线类型的type与数据中type字段不一致时,飞线层会使用默认颜色进行渲染。
    飞线类型样式
    飞线数据

数据

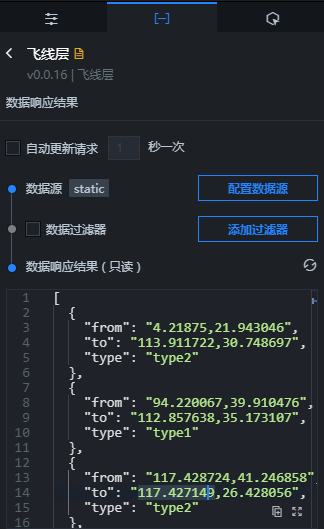

飞线层数据面板

可单击此处下载上图中的示例JSON代码。

  • from:飞线起始位置的经纬度,经纬度之间用英文逗号分隔。
  • to:飞线终点位置的经纬度,经纬度之间用英文逗号分隔。
  • type:飞线的颜色类型,与配置项中的飞线类型 > type配合使用,定义飞线的颜色。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

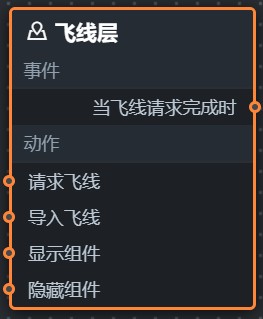

交互

此组件没有交互事件。
