散点层是3D地球(2018)的子组件,支持独立的样式和数据配置,包括散点的大小、颜色、类型以及经纬度等,能够以散点的形式表现地理位置上的点数据信息。本文档为您介绍散点层各配置项的含义,帮助您快速准确地使用散点层子组件。

参考地球容器添加散点层子组件,并配置其参数。

配置

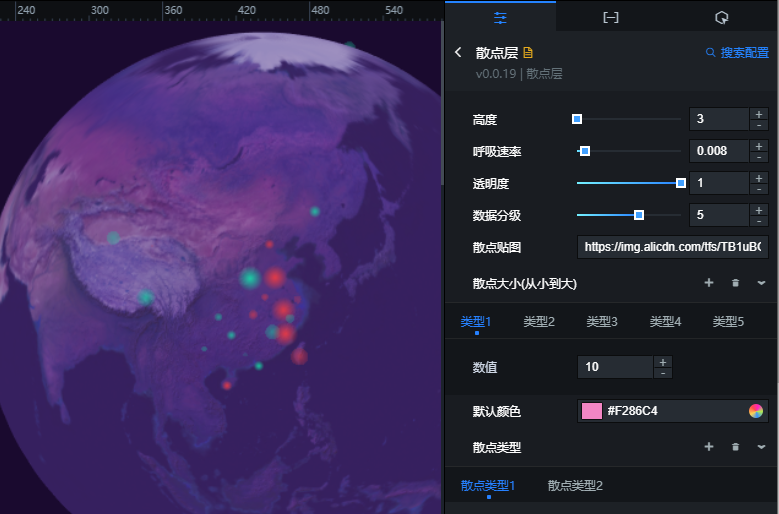

散点层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 高度:散点层相对于地图球面的高度,取值范围为3到10。
  • 呼吸速率:散点层渐变的速度频率,取值范围为0到0.1。
  • 透明度:散点层透明度数值,取值范围为0到1。
  • 数据分级:根据数据中的value字段值大小划分(自然分割)成2~7个数据大小级别,解决value值相差太大导致的渲染问题。
  • 散点大小(从小到大):单击右侧的+号或垃圾桶图标,添加或删除一个散点大小类型。
    数值:该类型下散点的最大值。
    注意 该配置项为一个数组,配合数据分级使用,从类型1到类型n为递增的设置,例:类型1设置为10,则表示value值为0~10的数据将展示为10的大小,类型2设置为20,则表示value值为11~20的数据将展示为20的大小,如果数据分级配置项设置为3级,则类型3的值就将成为value大于20的数据展示的数据值大小。
  • 默认颜色:当数据中的type字段与散点类型 > type配置项不一致时,散点显示为默认颜色。
  • 散点类型:单击右侧的+号或垃圾桶图标,添加或删除一个散点类型。
    • typetype的值和数据中的type字段对应。
    • 颜色:该类型下散点的颜色。
      说明 该配置项可为一个数组,可在此配置项中配置多个不同系列,数据中的type字段对应的点会使用此系列下的颜色进行渲染。若数据中type字段不存在于此配置项中,则以默认颜色渲染。

数据

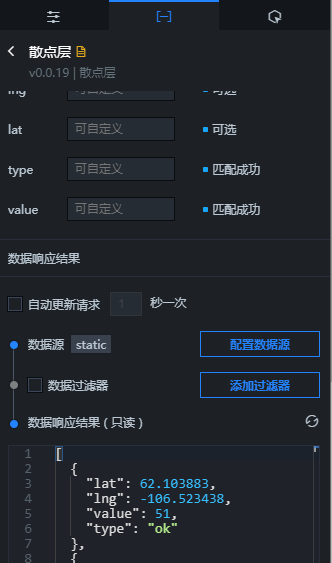

散点层数据面板

可单击此处下载上图中的示例JSON代码。

  • lng:散点的经度。
  • lat:散点的纬度。
  • type:散点的类型,与散点类型 > type配置项共同定义散点的颜色。
  • value:散点对应的数值,与散点大小 > 数值配置项共同定义散点的大小。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

此组件没有交互事件。
