云资源视图通过云产品OpenAPI的方式构建云产品之间的逻辑拓扑关系,已覆盖ECS、RDS、Redis、CDN、DNS、MQ、SLB、EIP、NAT、DDOS、WAF等,展示了产品间基本的物理关系、逻辑关系。本文介绍如何在云资源视图中查看各个产品的详情以及产品之间的拓扑关系。

背景信息

当您在自己的系统中安装了AHAS探针后,AHAS就能自动识别系统中的进程、容器和主机,并基于网络流量构建出拓扑图,显示进程、容器、容器组和主机之间的网络依赖关系,让您对自己的系统架构一目了然。

说明 容器组层仅适用于Kubernetes应用。

操作步骤

  1. 登录AHAS 控制台,在左侧导航栏选择架构感知 > 架构地图
  2. 单击云资源视图查看视图,进入云资源视图界面,默认进入缩略图模式。

    缩略图模式下只支持查看各可用区的各个云产品的个数,具体详情需要选择默认或其他百分比的页面模式查看。

  3. 云资源视图页面右上角选择需要进入的环境和页面模式,如无自定义环境,可选择进入默认环境和默认视图。云资源视图

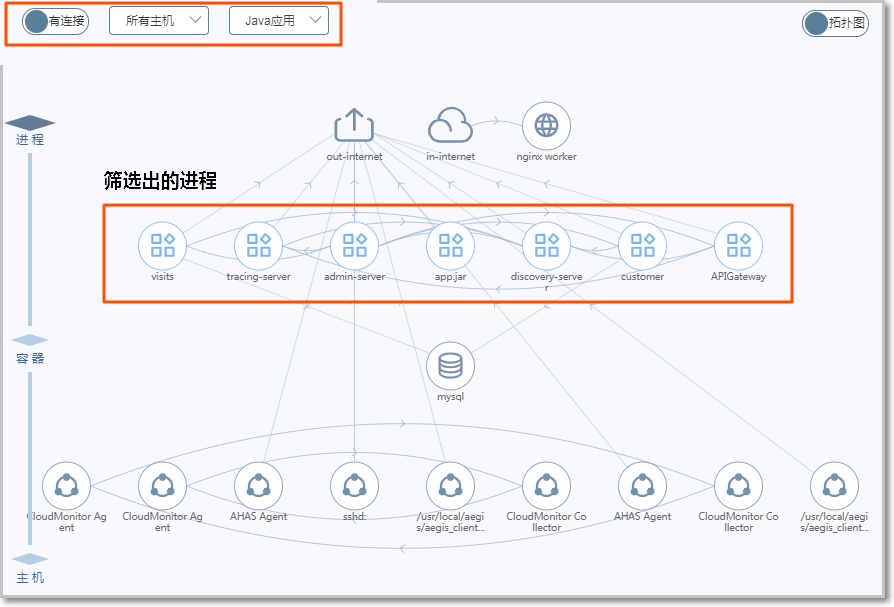

  4. 在默认的拓扑图页面,会显示各个数据源之间的拓扑关系。
    1. 在页面左上角地图属性设置区域,可选择需要查看的云产品,架构地图将显示选中的云产品的资源分布,隐藏未选中的云产品。(图示①)
    2. 在页面右上角可选择需要进入的环境、页面模式以及节点。单击一键巡检,可对接入AHAS的主机上的应用进行系统架构巡检,并展示所有巡检和响应巡检结果,详情请参见架构巡检。(图示②)

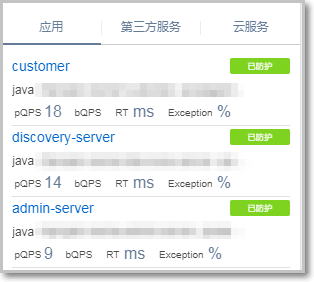

    3. 将鼠标悬浮于某个节点图标上,会突出显示与之有网络连接的其他产品节点。单击某一节点图标,会显示该实例节点的详细信息。(图示③)
    4. 单击眼睛,隐藏设置框,只显示架构地图。(图示④)

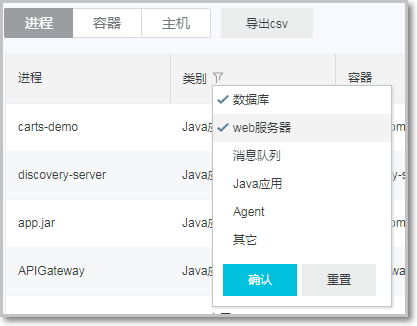

    主机详情说明见下表,其余列表详情请参见列表信息

    表 1. 主机详情说明
    主机详情 说明
    状态 CPU 该主机的CPU占有情况。
    MEMORY 该主机的内存占有情况。
    信息 OS Version 该主机的操作系统与版本。
    入网 调用该主机的所有主机及其端口;通过拓扑图中连接线的箭头方向可判断主机之间的调用关系。
    出网 该主机调用的所有主机及其端口;通过拓扑图中连接线的箭头方向可判断主机之间的调用关系。
    容器 该主机上的容器,单击容器名称可跳转至容器详情。
    进程 该主机上运行的进程,单击进程名称可跳转至进程详情。
    容器镜像 该主机上存放的容器镜像。
