安装 AHAS 探针后,AHAS 能自动识别系统中的主机及其与其他组件的依赖关系。查看主机详情能够了解该主机上运行了哪些容器和进程,以及该主机与其他主机之间的网络拓扑关系。

您可以通过两种形式查看主机详情,拓扑图或表格。

背景信息

您可以通过两种途径查看主机:

  • 通过关联的进程或容器:在进程或容器详情中,可查看它们所在的主机,单击主机链接即可跳转至主机详情页面。
  • 通过切换视图层次:在拓扑图或表格视图中,切换至主机视图层次。

下面主要介绍第二种途径的操作步骤。

第一种形式:拓扑图

  1. 登录 AHAS 控制台,从左侧导航栏选择架构感知

  2. 在架构感知页面,选择拓扑图左侧的主机层,切换视图层次。拓扑图显示所有主机、主机之间的依赖关系和主机与网络服务之间的依赖关系。在右侧主机列表中,可查看主机详情。

  3. 在拓扑图上,双击某个主机图标,或者在右侧主机列表中,单击某主机,可查看该主机详情和具体拓扑图。

    主机详情说明见下表。
    表 1. 主机详情说明
    主机详情 说明
    状态 CPU 该主机的 CPU 占有情况
    MEMORY 该主机的内存占有情况
    信息 OS Version 该主机的操作系统与版本
    入口连接 调用该主机的所有主机及其端口;通过拓扑图中连接线的箭头方向可判断主机之间的调用关系。
    出口连接 该主机调用的所有主机及其端口;通过拓扑图中连接线的箭头方向可判断主机之间的调用关系。
    容器 该主机上的容器,单击容器名称可跳转至容器详情
    进程 该主机上运行的进程,单击进程名称可跳转至进程详情
    容器镜像 该主机上存放的容器镜像

第二种形式:表格

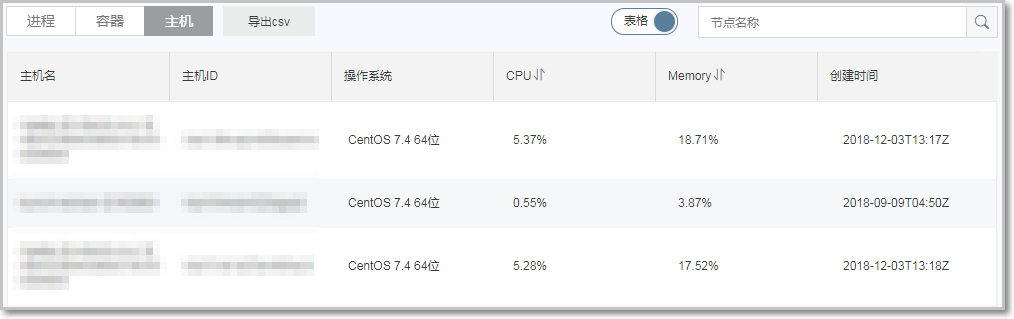

通过单击页面右上角切换图标

,切换为列表形式展现主机详情。


可选操作
  • 排序:根据 CPUMemory 对主机进行排序;
  • 单击某个主机行,可在卡片中查看其具体信息。
