FTP原理以及在VPC中使用FTP的注意事项

概述

本文主要介绍FTP原理以及在VPC中使用FTP的注意事项。

详细信息

FTP介绍

FTP是文件传输协议（FILE TRANSFER PROTOCOL）简称FTP，是在TCP/IP网络和INTERNET上最早使用的协议之一。

FTP工作模式

FTP的工作模式分为2种。
  • 主动模式（Active）
  • 被动模式（Passive）
FTP使用的模型如下所示。
                                            -------------
                                            |/---------\|
                                            ||   User  ||    --------
                                            ||Interface|<--->| User |
                                            |\----^----/|    --------
                  ----------                |     |     |
                  |/------\|  FTP Commands  |/----V----\|
                  ||Server|<---------------->|   User  ||
                  ||  PI  ||   FTP Replies  ||    PI   ||
                  |\--^---/|                |\----^----/|
                  |   |    |                |     |     |
      --------    |/--V---\|      Data      |/----V----\|    --------
      | File |<--->|Server|<---------------->|  User   |<--->| File |
      |System|    || DTP  ||   Connection   ||   DTP   ||    |System|
      --------    |\------/|                |\---------/|    --------
                  ----------                -------------

                  Server-FTP                   USER-FTP
注：
  • 数据连接可以在任意方向发起。
  • 数据连接不需要一直存在。

端口说明

  • 21端口：FTP Server端监听的端口，也是FTP控制命令使用的端口。
  • 20端口：在主动模式（Active）中，FTP Server端使用20端口进行数据传输。

主动模式（Active ）

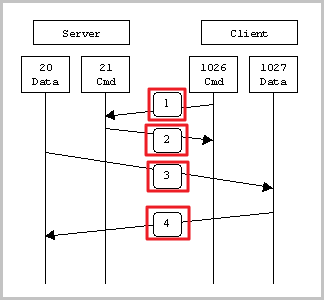

FTP的主动模式如下图所示，在第1步中，Client的命令端口与Server的命令端口建立连接，并发送命令“PORT 1027”。然后在第2步中，Server给Client的命令端口返回一个“ACK”。在第3步中，Server发起一个从20端口到1027端口的连接，最后Client在第4步中给Server端返回一个“ACK”。
  1. Server监听21端口，Client用大于1024的端口访问Server21端口，进行用户登录认证并且发送FTP控制指令。客户端发送指令PORT，告诉Server使用主动模式。PORT指令中带有Client的IP和端口，如下所示。
    PORT A1,A2,A3,A4,a1,a2
  2. 使用Wireshark进行抓包，抓包示例如下图所示，PORT后面数字的前4位是IP地址，后两位表示端口。
    注：端口的计算方式是193*256+84。
  3. Server主动用20端口去连接客户端的数据端口（客户端发送的PORT指令中给出的数据端口），进行数据传输。
  4. 在使用主动模式时，要求客户端入方向允许20端口访问。服务端出方向允许20端口访问，规则如下所示。
    FTP
    21端口
    20端口
    服务端
    入方向放开
    出方向放开
    客户端
    出方向允许访问21端口
    入方向允许20端口进

被动模式（Passive）

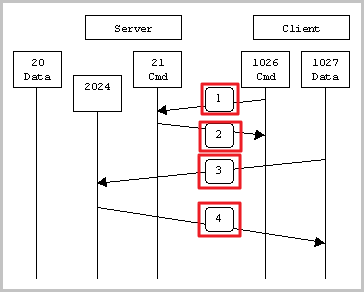

FTP的被动模式如下图所示，在第1步中，Client的端口与Server的端口建立连接，并发送命令“PASV”。然后在第2步中，Server返回命令“Passive Mode A1,A2,A3,A4,a1,a2”，告诉Client用的哪个端口侦听数据连接。在第3步中，Client初始化一个从自己的数据端口到Server指定数据端口的数据连接。最后Server在第4步中给Client的数据端口返回一个“ACK”响应。
  1. Server监听21端口，Client用大于1024的端口访问Server21端口，进行登录验证，发送FTP控制指令。Client发送指令PASV，告诉Server使用被动模式。
  2. Server接受到PASV指令后，返回类似如下。
    227 Entering Passive Mode A1,A2,A3,A4,a1,a2
  3. 使用Wireshark进行抓包，抓包示例如下图所示，“Entering Passive Mode”后面数字的前4位是IP地址，后两位表示端口，端口的计算方式和主动模式类似。
  4. Client用大于1024的随机端口，去访问Server指定的端口，进行数据传输。
  5. 使用被动模式时，要求服务端入方向允许随机端口访问或者单独指定PASV端口进行开放，VPC中要指定PASV使用的IP是服务器公网IP，规则如下所示。
    ​FTP
    21端口
    20端口
    PASV端口
    服务端
    入方向放开
    /
    入方向放开
    客户端
    出方向允许访问21端口
    /
    出方向放开

Vsftpd被动模式配置

Vsftpd被动模式的配置内容如下所示。
#使用被动模式
pasv_enable=YES
#指定被动端口设置
pasv_min_port=4000
pasv_max_port=4002
#指定被动模式使用的公网IP
pasv_address=x.x.x.x

适用于

  • 专有网络VPC
