阿里云VPC路由表或云企业网中提示“路由冲突”的解决方法

问题描述

在阿里云VPC管理控制台中,路由表基本信息页面系统路由的状态栏显示有“路由冲突”。在使用云企业网和高速通道的对等链接功能时,云企业网实例的管理控制台中,云企业网的基本信息页面,路由信息页签路由的发布状态显示有“路由冲突”。

问题原因

导致此问题的原因如下:

  • 云企业网中VPC实例间的交换机网段冲突。
  • 高速通道的对等连接和云企业网CEN存在冲突。
  • 云企业网的路由条目限额问题。

解决方案

VPC加载到云企业网中时与其他VPC的交换机网段冲突

在云企业网的网络实例管理页面中出现“路由冲突”问题,请参考以下步骤执行:

  1. 登录专有网络控制台,查看加载到云企业网中的VPC路由表信息,这里以VPC1和VPC2举例,示例VPC信息如下所示:
    • VPC1内交换机网段:192.168.0.0/24
    • VPC2内交换机网段:192.168.0.0/24192.168.1.0/24

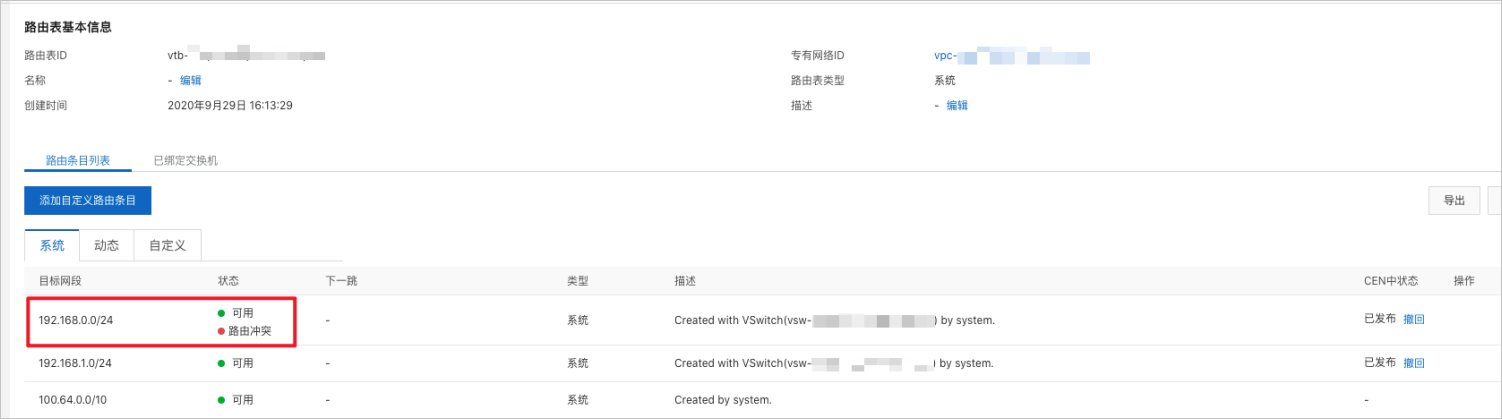

      路由表基本信息页面中,状态栏显示"路由冲突"字样。

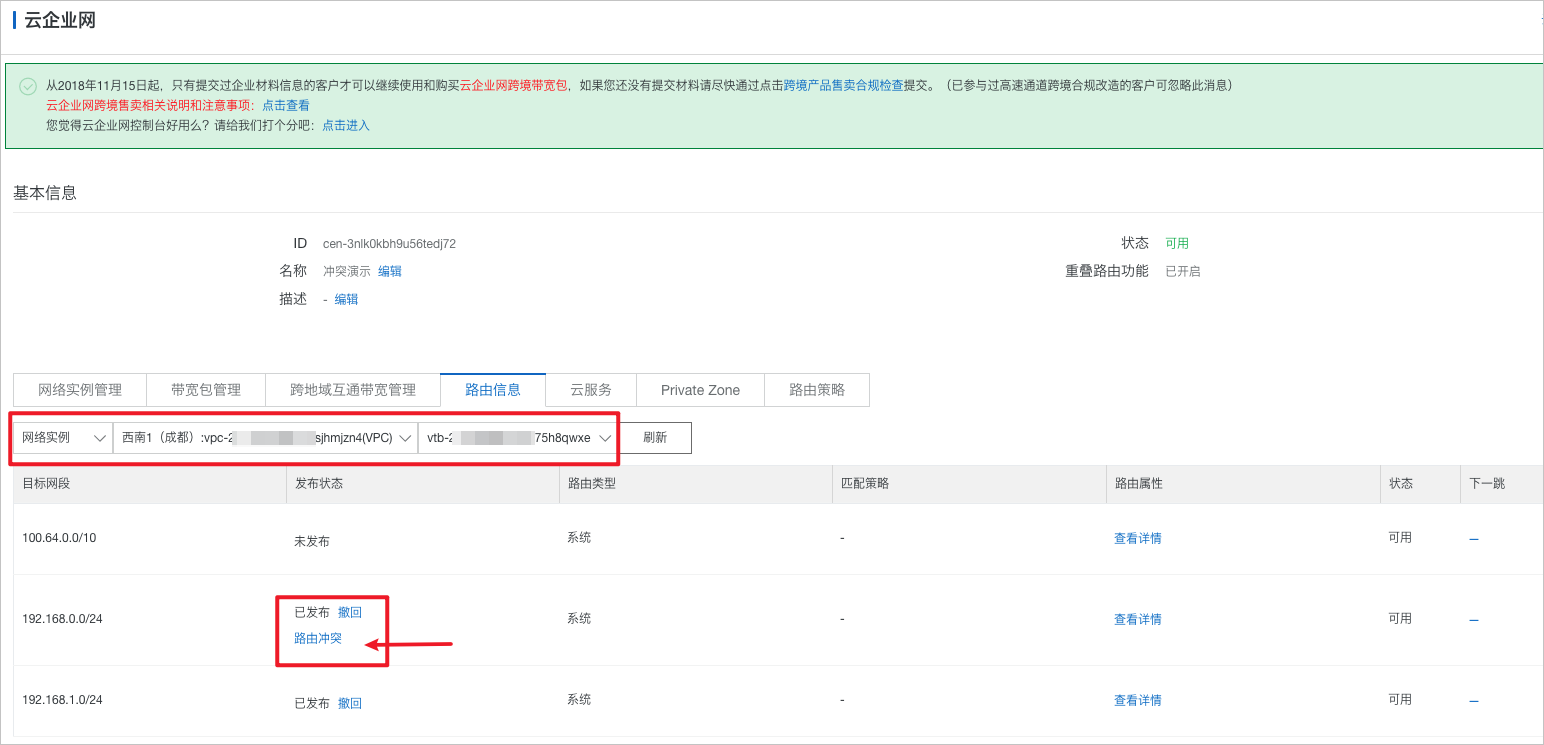

  2. 登录云企业网控制台,选择对应的云企业网实例,单击路由信息页签,并选择网络实例,单击路由冲突,此时控制台会提示具体和哪个VPC网段冲突。
  3. 在专有网络控制台中,删除冲突网段交换机,如何删除,请参见使用交换机。或在云企业网控制台中,将存在冲突网段的VPC从云企业网中卸载,详情请参见卸载网络实例,规避冲突网段存在。冲突网段无法与其他VPC互通,云企业网会优先选择先加入云企业网的VPC网段。

云企业网CEN与高速通道的对等链接共存场景(高速通道的静态路由优先于云企业网的动态路由)

2019年06月25日之后加载到云企业网的VPC或VBR实例,高速通道静态路由优先于云企业网动态路由,云企业网会拒绝给VPC或VBR下发比高速通道静态路由更明细的路由。若此时从云企业网学到其他VPC更细的路由则会提示“路由冲突”。

  1. 在专有网络控制台,查看云企业网CEN和高速通道使用到的VPC1、VPC2和VPC3,示例VPC网段相关信息如下:
    1. VPC信息:
      1. VPC1内交换机网段:192.168.0.0/24
      2. VPC2内交换机网段:172.16.0.0/24
      3. VPC3内交换机网段:172.16.1.0/24

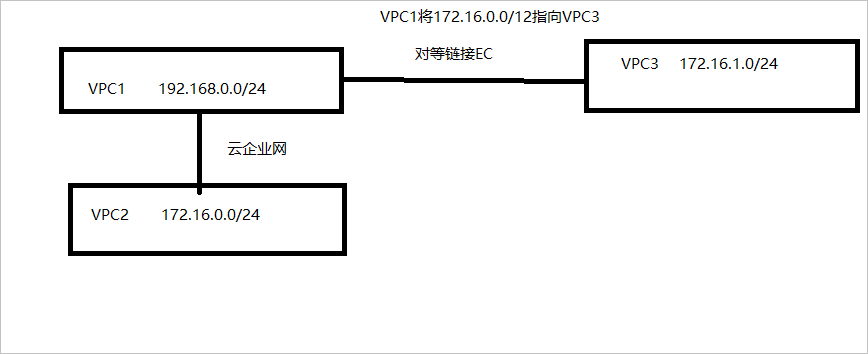

    2. 组网信息:
      1. VPC1-云企业网CEN-VPC2。
      2. VPC1-对等链接EC-VPC3,VPC1将172.16.0.0/12指向VPC3。
  2. 在专有网络控制台,单击VPC2的实例ID,进入专有网络基本信息页面。
  3. 单击资源管理页签,在专有网络资源区域,单击路由表下方的数字,进入路由表页面。

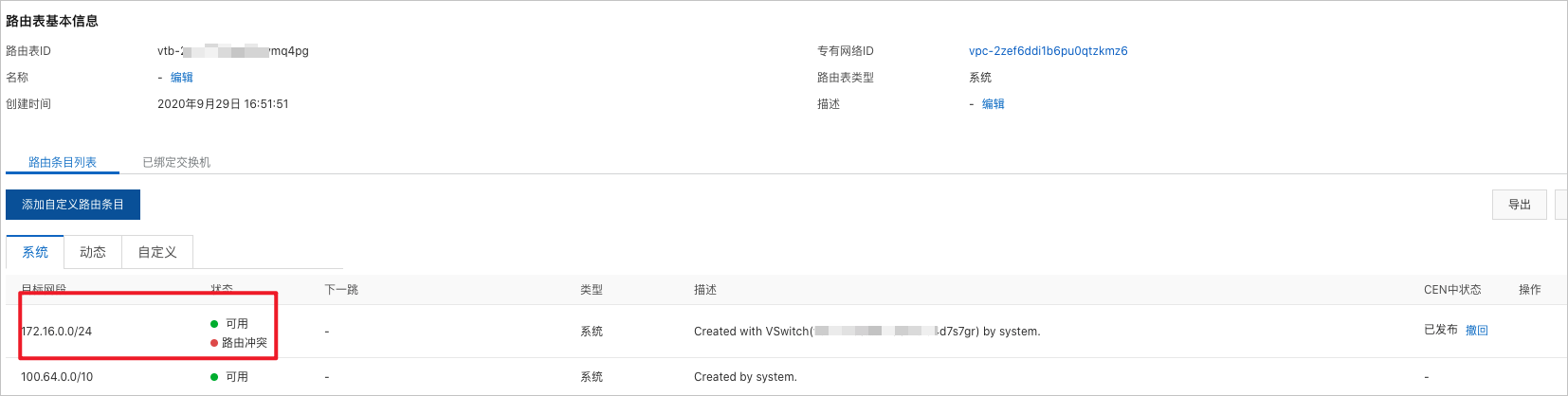

  4. 单击路由表实例ID,进入路由表基本信息页面,查看VPC2的系统路由表,状态栏会提示“路由冲突”。

  5. 在云企业网控制台,查看加载到云企业网实例中VPC2的路由信息,在状态栏单击路由冲突,确认是和VPC1实例的路由发生冲突。
    说明:云企业网内VPC实例存在高速通道的对等链接的静态路由,优先级高于云企业网的动态路由,导致云企业网内存在部分被包含网段的VPC,无法发布路由。将VPC1内的172.16.0.0/12指向VPC3对等链接的路由修改为172.16.1.0/24,避免其包含了VPC2的路由。

云企业网中路由条目超限导致云企业网中路由表显示“路由冲突”

说明:云企业网产品限制每个云企业网内支持创建的路由条目的数量为100条。

查看配额超限,请参考以下步骤执行:

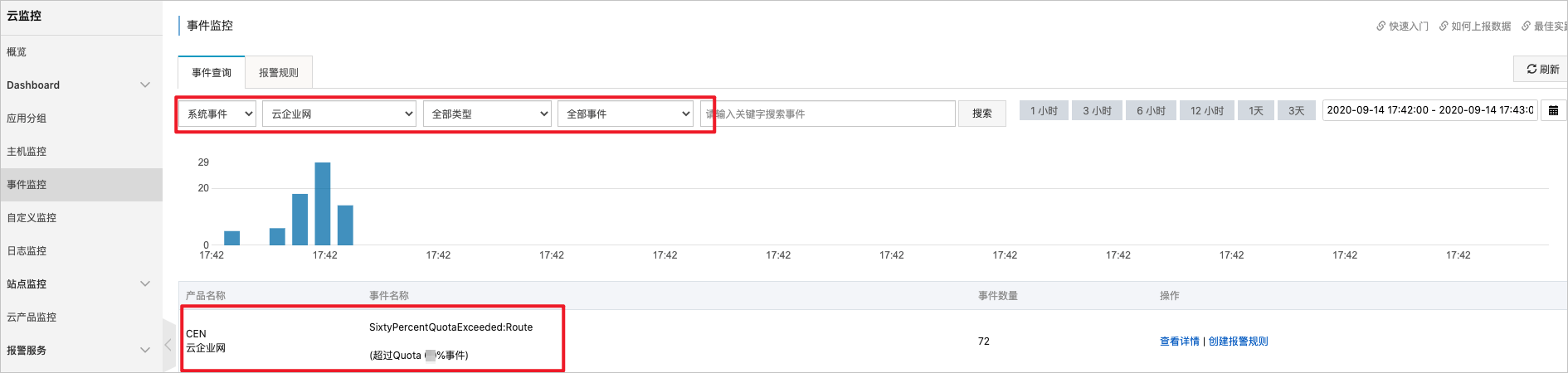

  1. 登录云监控控制台,单击事件监控,查看云企业网的事件,确认存在SixtyPercentQuotaExceeded:Route事件。|
  2. 您可以提交工单,并提供云企业网实例ID和告警信息,简述下需求,以便阿里云技术支持为您开放更多的配额。
    说明:告警信息的获取方式,通过单击目标云企业网事件右侧的查看详情,右侧内容列就是详细的告警信息。
