基于Nginx Ingress流量指标的多应用弹性伸缩

多实例部署提升了应用的稳定性,但也可能导致资源闲置和集群成本上升。手动调节不仅工作量大,还存在滞后性。使用 Nginx Ingress 对多个应用实施 HPA,可以根据负载动态调整 Pod 副本数量,在确保应用稳定性和响应速度的同时,优化资源使用并降低成本。本文将介绍如何通过 Nginx Ingress 实现多应用 HPA。

Ingress 可将外部请求转发至集群内的 Service,再由 Service 转发至 Pod 处理客户端请求。生产环境中可以基于请求量配置自动扩缩容,通过注册nginx_ingress_controller_requests指标来暴露请求量,基于 Nginx Ingress Controller 自带的指标实现 HPA。ACK 集群的 Nginx Ingress Controller 在社区版基础上进行了功能增强,使用更便捷。

前提条件

通过Nginx Ingress对多个应用进行HPA前,需要将阿里云Prometheus指标转换成HPA可用的指标,需完成如下准备工作。

  • 已部署阿里云Prometheus监控组件,请参见使用阿里云Prometheus监控

  • 部署ack-alibaba-cloud-metrics-adapter组件并完成组件的prometheus.url字段的配置。

    展开查看如何配置prometheus.url

    1. 登录容器服务管理控制台,在左侧导航栏选择集群列表

    2. 集群列表页面,单击目标集群名称,然后在左侧导航栏,选择应用 > Helm

    3. Helm页面的操作列,单击ack-alibaba-cloud-metrics-adapter对应的更新

    4. 更新发布面板,配置alibabaCloudMetricsAdapter. prometheus. url字段,值为获取的Prometheus数据请求URL,然后单击确定

      关于如何获取Prometheus数据请求URL,请参见如何获取Prometheus数据请求URL
      关于配置文件的详细说明,请参见ack-alibaba-cloud-metrics-adapter组件配置文件详解
  • 已安装压力测试工具Apache Benchmark。

    展开查看示例命令

    • macOS:使用 Homebrew安装

      brew install httpd
    • Windows:访问Apache Lounge,下载 Windows 版本的 Apache,使用cmd命令行执行cd进入解压后的bin目录,运行ab.exe启动程序。

    • UbuntuDebian:

      sudo apt update
      sudo apt install apache2-utils
    • CentOS 8RHEL:

      sudo yum install httpd-tools

    安装完成后,可执行ab -V验证是否安装成功。

本教程将创建两个Deployment及其对应的Service,并通过路由Ingress配置了不同的访问路径,实现对外的流量路由。然后,基于nginx_ingress_controller_requests指标为应用配置了HPA,并通过HPAselector.matchLabels.service字段对指标进行过滤,以实现随着流量的变化为Pod扩缩容的功能。

步骤一:创建应用与服务

使用以下YAML文件创建业务Deployment和对应的Service。

  1. 创建并拷贝以下内容到nginx1.yaml文件。

    展开查看YAML示例

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: test-app
      namespace: default
      labels:
        app: test-app
    spec:
      replicas: 1
      selector:
        matchLabels:
          app: test-app
      template:
        metadata:
          labels:
            app: test-app
        spec:
          containers:
          - image: registry-cn-hangzhou.ack.aliyuncs.com/acs/sample-app:v1-b070784-aliyun
            name: metrics-provider
            ports:
            - name: http
              containerPort: 8080
    ---
    apiVersion: v1
    kind: Service
    metadata:
      name: test-app
      namespace: default
      labels:
        app: test-app
    spec:
      ports:
        - port: 8080
          name: http
          protocol: TCP
          targetPort: 8080
      selector:
        app: test-app
      type: ClusterIP

    执行以下命令,创建应用test-app和对应的Service。

    kubectl apply -f nginx1.yaml
  2. 创建并拷贝以下内容到nginx2.yaml文件。

    展开查看YAML示例

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: sample-app
      namespace: default
      labels:
        app: sample-app
    spec:
      replicas: 1
      selector:
        matchLabels:
          app: sample-app
      template:
        metadata:
          labels:
            app: sample-app
        spec:
          containers:
          - image: registry-cn-hangzhou.ack.aliyuncs.com/acs/sample-app:v1-b070784-aliyun
            name: metrics-provider
            ports:
            - name: http
              containerPort: 8080
    ---
    apiVersion: v1
    kind: Service
    metadata:
      name: sample-app
      namespace: default
      labels:
        app: sample-app
    spec:
      ports:
        - port: 80
          name: http
          protocol: TCP
          targetPort: 8080
      selector:
        app: sample-app
      type: ClusterIP

    执行以下命令,创建应用sample-app和对应的Service。

    kubectl apply -f nginx2.yaml

步骤二:创建路由

  1. 创建并拷贝以下内容到ingress.yaml文件。

    展开查看YAML示例

    apiVersion: networking.k8s.io/v1
    kind: Ingress
    metadata:
      name: test-ingress
      namespace: default
    spec:
      ingressClassName: nginx
      rules:
        - host: test.example.com
          http:
            paths:
              - backend:
                  service:
                    name: sample-app
                    port:
                      number: 80
                path: /
                pathType: ImplementationSpecific
              - backend:
                  service:
                    name: test-app
                    port:
                      number: 8080
                path: /home
                pathType: ImplementationSpecific
    • host:指定服务访问域名。本示例使用test.example.com

    • path:指定访问的URL路径。请求到来之后会根据路由规则匹配相应的Service,然后通过Service访问相应的Pod。

    • backend:由Service名称和Service端口组成,指定当前path转发的Service。

    执行以下命令,部署Ingress资源。

    kubectl apply -f ingress.yaml
  2. 执行以下命令,获取Ingress资源。

    kubectl get ingress -o wide

    预期输出:

    NAME           CLASS   HOSTS              ADDRESS       PORTS   AGE
    test-ingress   nginx   test.example.com   10.XX.XX.10   80      55s

    部署成功后,可以通过//home两个路径分别访问Host地址。Nginx Ingress Controller会根据上方配置分别访问sample-apptest-app。通过阿里云Prometheus查询指标nginx_ingress_controller_requests,可以获取各应用的请求情况。

步骤三:将Prometheus指标转换为HPA可用指标

修改adapter-config文件

  1. 登录容器服务管理控制台,在左侧导航栏选择集群列表

  2. 集群列表页面,单击目标集群名称,然后在左侧导航栏,选择应用 > Helm

  3. Helm列表,单击ack-alibaba-cloud-metrics-adapter,在资源区域,单击adapter-config,然后单击页面右上角的YAML 编辑

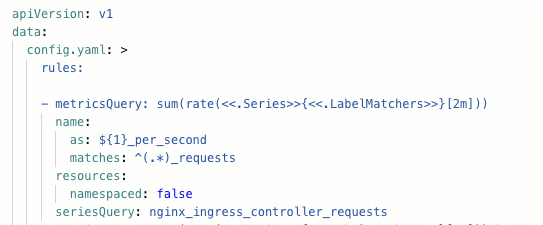

  4. 用以下代码中的值替换代码中对应字段的值,然后单击页面下方的确定

    关于配置项详解,请参见基于阿里云Prometheus指标的容器水平伸缩
    rules:
    - metricsQuery: sum(rate(<<.Series>>{<<.LabelMatchers>>}[2m]))
      name:
        as: ${1}_per_second
        matches: ^(.*)_requests
      resources:
        namespaced: false
      seriesQuery: nginx_ingress_controller_requests


查看指标输出

执行以下命令,查看指标输出。

kubectl get --raw "/apis/external.metrics.k8s.io/v1beta1/namespaces/*/nginx_ingress_controller_per_second" | jq .

查询指标结果如下:

{
  "kind": "ExternalMetricValueList",
  "apiVersion": "external.metrics.k8s.io/v1beta1",
  "metadata": {},
  "items": [
    {
      "metricName": "nginx_ingress_controller_per_second",
      "metricLabels": {},
      "timestamp": "2025-07-25T07:56:04Z",
      "value": "0"
    }
  ]
}

步骤四:创建HPA

  1. 创建并拷贝以下内容到hpa.yaml文件。

    展开查看YAML示例

    apiVersion: autoscaling/v2
    kind: HorizontalPodAutoscaler
    metadata:
      name: sample-hpa
      namespace: default
    spec:
      scaleTargetRef:
        apiVersion: apps/v1
        kind: Deployment
        name: sample-app
      minReplicas: 1
      maxReplicas: 10
      metrics:
        - type: External
          external:
            metric:
              name: nginx_ingress_controller_per_second
              selector:
                matchLabels:
    # 可以通过这个字段对指标进行过滤,这里设置的字段会传入adapter.config中的<<.LabelMatchers>>标签。
                  service: sample-app
    # External指标类型下只支持ValueAverageValue类型的目标值。
            target:
              type: AverageValue
              averageValue: 30
    ---
    apiVersion: autoscaling/v2
    kind: HorizontalPodAutoscaler
    metadata:
      name: test-hpa
      namespace: default
    spec:
      scaleTargetRef:
        apiVersion: apps/v1
        kind: Deployment
        name: test-app
      minReplicas: 1
      maxReplicas: 10
      metrics:
        - type: External
          external:
            metric:
              name: nginx_ingress_controller_per_second
              selector:
                matchLabels:
    # 可以通过这个字段对指标进行过滤,这里设置的字段会传入adapter.config中的<<.LabelMatchers>>标签。
                  service: test-app
    # External指标类型下只支持ValueAverageValue类型的目标值。
            target:
              type: AverageValue
              averageValue: 30

    执行以下命令,对业务应用sample-apptest-app分别部署HPA。

    kubectl apply -f hpa.yaml
  2. 执行以下命令,查看HPA部署情况。

    kubectl get hpa

    预期输出:

    NAME         REFERENCE               TARGETS       MINPODS   MAXPODS   REPLICAS   AGE
    sample-hpa   Deployment/sample-app   0/30 (avg)   1         10        1          74s
    test-hpa     Deployment/test-app     0/30 (avg)   1         10        1          59m

步骤五:结果验证

HPA部署成功后,使用工具Apache Benchmark进行压测实验,观察业务应用是否会随着请求增大而扩容。

  1. 执行以下命令,对Host下的/home路径进行压测。

    ab -c 50 -n 5000 test.example.com/home
  2. 执行以下命令,查看HPA情况。

    kubectl get hpa

    预期输出:

    NAME         REFERENCE               TARGETS           MINPODS   MAXPODS   REPLICAS   AGE
    sample-hpa   Deployment/sample-app   0/30 (avg)        1         10        1          22m
    test-hpa     Deployment/test-app     22096m/30 (avg)   1         10        3          80m
  3. 执行以下命令,对Host的根路径进行压测。

    ab -c 50 -n 5000 test.example.com/
  4. 执行以下命令,查看HPA情况。

    kubectl get hpa

    预期输出:

    NAME         REFERENCE               TARGETS           MINPODS   MAXPODS   REPLICAS   AGE
    sample-hpa   Deployment/sample-app   27778m/30 (avg)   1         10        2          38m
    test-hpa     Deployment/test-app     0/30 (avg)        1         10        1          96m

    从上述结果可以看到,业务应用在请求量增大超过阈值的情况下成功扩容。
