扩容NAS存储卷容量

更新时间:

阿里云容器服务CSI支持对NAS卷的子目录进行配额限制。通过配额限制,可以确保您在资源分配的基础上,提升整体资源的利用率。当磁盘配额达到上限时,您还可以手动在线扩容的方式对存储卷进行扩容且不影响业务运行。

前提条件

  • csi-plugin的镜像版本不低于v1.18.8.45。关于csi-plugin的版本说明,请参见csi-plugin

  • NAS存储卷需要使用子目录进行挂载。

背景信息

关于NAS卷的管理配额,请参见目录配额

使用限制

  • 目前仅容量型NAS支持使用配额限制,其他NAS类型均不支持。关于NAS存储卷的规格类型,请参见NAS规格类型

  • NAS静态存储卷不支持扩容。

  • 仅支持子目录挂载方式设置配额。

  • 对于单个文件系统,最多允许对500个目录设置配额。

    • 设置限制性配额后,如果文件使用量超过限制,会导致增加文件长度、创建文件、目录和特殊文件,移动文件到目录等写入操作失败,应用层会收到IOError。

    • 由于限制型配额的高风险性,强烈建议您在业务关键路径上谨慎评估和测试验证后,再配置限制型配额。

    • NAS配额的设置为异步执行,因此限制型配额的生效和失效都有延迟,正常情况下需要等待5~15分钟。

使用示例

  1. 使用以下YAML内容,创建带有配额子目录NAS的StorageClass,并开启允许扩容策略。

    apiVersion: storage.k8s.io/v1
    kind: StorageClass
    metadata:
      name: alicloud-nas-quota-sc
    mountOptions:
      - nolock,tcp,noresvport
      - vers=3
    parameters:
      volumeAs: subpath
      server: "xxx.cn-hangzhou.nas.aliyuncs.com:/"
      archiveOnDelete: "false"
      path: "/abc"
      volumeCapacity: "true" # 创建动态卷带有配额能力。
    provisioner: nasplugin.csi.alibabacloud.com
    reclaimPolicy: Delete
    allowVolumeExpansion: true # 开启允许动态卷扩容能力。

    参数

    描述

    mountOptions

    挂载NAS的options参数在mountOptions中配置,包括NFS协议版本。

    volumeAs

    可选的subpathfilesystem,分别表示创建子目录类型的PV和文件系统类型的PV。

    server

    表示创建子目录类型的PV时,NAS文件系统的挂载点地址。

    archiveOnDelete

    表示在reclaimPolicyDelete时,是否删除后端存储。因为NAS为共享存储,添加此选项进行双重确认。默认为true

    path

    表示挂载子目录,极速NAS需要以/share开头。

    volumeCapacity

    表示是否使用配额。可选值为:truefalse

    provisioner

    表示ACK动态卷控制器名称。

    reclaimPolicy

    表示PV的回收策略。可选值为:

    • Retain:保留后端存储,删除PV及PVC不会删除对应的后端存储,例如云盘。

    • Delete:当删除PVC时,自动删除PV和后端的存储。

    allowVolumeExpansion

    表示是否支持NAS存储卷的扩容。

    说明

    创建带有配额子目录NAS的StorageClass,需要将volumeCapacity设置为true

  2. 使用以下YAML内容,创建StatefulSet,包含容量大小为20 GiB的PVC。

    apiVersion: apps/v1
    kind: StatefulSet
    metadata:
      name: nas-sts
    spec:
      selector:
        matchLabels:
          app: busybox
      serviceName: "busybox"
      replicas: 1
      template:
        metadata:
          labels:
            app: busybox
        spec:
          containers:
          - name: busybox
            image: busybox
            command:
            - sleep
            - "3600"
            volumeMounts:
            - name: nas-pvc
              mountPath: /data
      volumeClaimTemplates:
      - metadata:
          name: nas-pvc
        spec:
          accessModes: [ "ReadWriteMany" ]
          storageClassName: "alicloud-nas-quota-sc"
          resources:
            requests:
              storage: 20Gi

结果验证

  1. 执行以下命令,向步骤2StatefulSet挂载的/data目录写入10 GiB数据。

    dd if=/dev/zero of=10G.txt bs=1M count=10000
  2. 等待5~15分钟后,查看子目录的配额详情。

    1. 登录NAS控制台

    2. 在控制台左侧导航栏,单击文件系统 > 文件系统列表

    3. 选择目标文件系统操作列下图标,然后单击配额管理

    4. 在目标文件系统的配额管理页面,单击操作列的管理配额

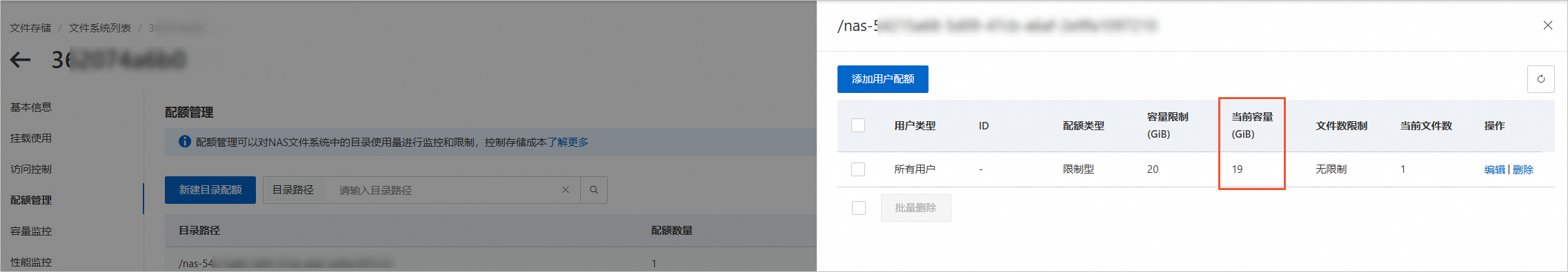

      可以看到子目录的容量限制为20 GiB,当前容量为9 GiB。配额管理

      当此子目录已写满20 GiB,再写入数据时,将会提示超过磁盘配额,即Disk quota exceeded磁盘配额

  3. 当磁盘配额达到上限时,可以通过手动在线扩容的方式对存储卷进行扩容。

    1. 执行以下命令,进行数据卷扩容。

      说明

      此操作不影响在线业务,不会中断业务。

      kubectl patch pvc nas-pvc-0 -p '{"spec":{"resources":{"requests":{"storage":"30Gi"}}}}'

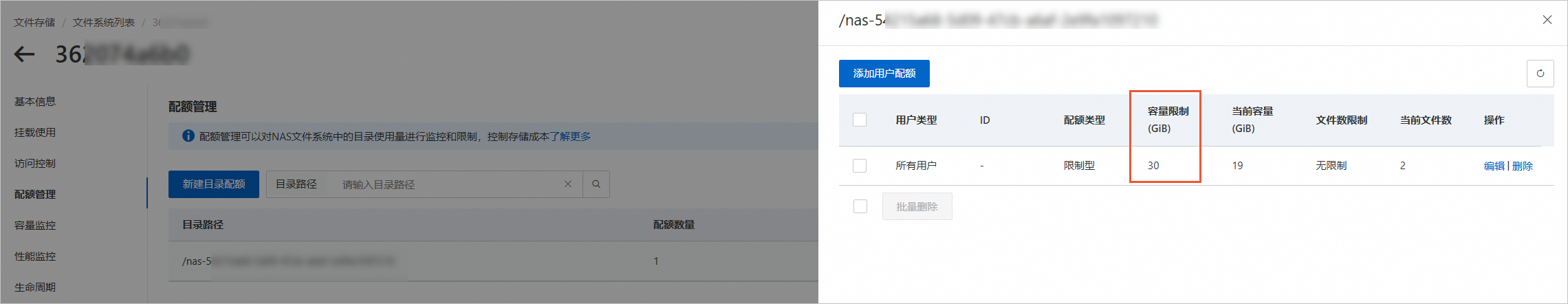

    2. 执行以下命令,查看PV信息。

      kubectl get pv

      预期输出:

      NAME                              CAPACITY  ACCESS MODES   RECLAIM POLICY   STATUS    CLAIM               STORAGECLASS         REASON     AGE
      nas-63c37cc2-b21e-4b56-b26f-****   30Gi          RWX          Delete        Bound    default/nas-pvc-0   alicloud-nas-quota-sc           25m23s
    3. 执行以下命令,查看PVC信息。

      kubectl get pvc

      预期输出:

      NAME       STATUS   VOLUME                         CAPACITY  ACCESS MODES   STORAGECLASS            AGE
      nas-pvc-0  Bound   nas-63c37cc2-b21e-4b56-b26f-****   30Gi      RWX        alicloud-nas-quota-sc   25m10s
