实现Nginx Ingress Controller组件的链路追踪

步骤一：在可观测链路 OpenTelemetry 版中获取接入点信息

步骤二：在ACK的Ingress中开启可观测链路 OpenTelemetry 版服务

1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择工作负载 > 无状态。

3. 在配置项页面上方设置命名空间为kube-system，然后在名称搜索框中搜索nginx-ingress-controller，然后单击编辑。

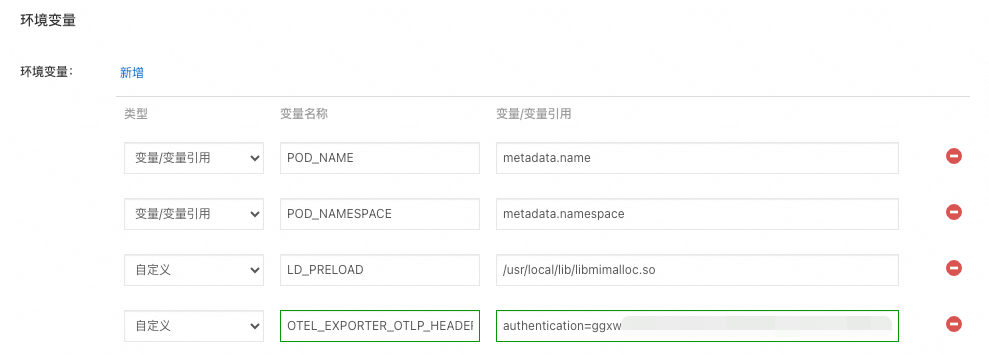

4. 在编辑页面上方，选中nginx-ingress-controller容器，并在环境变量页签中单击新增添加以下环境变量。

   类型	变量名称	变量/变量引用	描述
   自定义	OTEL_EXPORTER_OTLP_HEADERS	authentication=<鉴权Token>	使用步骤一：在可观测链路 OpenTelemetry 版中获取接入点信息中获取的鉴权Token，例如authentication=bfXXXXXXXe@7bXXXXXXX1_bXXXXXe@XXXXXXX1。



   添加完成后，单击编辑页面右侧栏的更新，然后在弹框中单击确定。

5. 在左侧导航栏，选择配置管理 > 配置项。

6. 在配置项页面上方设置命名空间为kube-system，然后在名称搜索框中搜索nginx-configuration，然后单击nginx-configuration操作列的编辑。

7. 在编辑面板单击添加，增加以下配置，然后单击确定。

   名称	描述	取值	示例值
   enable-opentelemetry	是否启用OpenTelemetry链路追踪。	true：表示启用。 false：表示不启用。	true
   main-snippet	-	env OTEL_EXPORTER_OTLP_HEADERS;	env OTEL_EXPORTER_OTLP_HEADERS;
   otel-service-name	服务名称。	自定义。	nginx-ingress
   otlp-collector-host	gRPC上报点域名。	使用步骤一：在可观测链路 OpenTelemetry 版中获取接入点信息中获取的阿里云VPC网络接入点，并删除http://和端口号，例如tracing-analysis-XX-XX-XXXXX.aliyuncs.com。	tracing-analysis-XX-XX-XXXXX.aliyuncs.com
   otlp-collector-port	gRPC上报点端口。	根据实际值填写。	8090
   opentelemetry-trust-incoming-span	是否信任来自其他服务或系统的调用链。	true：表示信任。 false：表示不信任。	true
   opentelemetry-operation-name	调用链Span格式。	HTTP $request_method $service_name $uri	HTTP $request_method $service_name $uri
   otel-sampler	采样规则。	参数信息，请参见opentelemetry。	TraceIdRatioBased
   otel-sampler-ratio	采样率。	取值为0～1之间，最多可设置到小数点后两位。0表示不采样，1表示全部采样。 更多参数信息，请参见opentelemetry。	0.1
   otel-sampler-parent-based	是否继承上游采样标识。	false：默认值，表示不继承上游采样标识。otel-sampler和otel-sampler-ratio将会生效。 true：表示继承上游采样标识。otel-sampler和otel-sampler-ratio不会生效，会复用上游采样标识。 更多参数信息，请参见opentelemetry。	false

步骤三：在可观测链路 OpenTelemetry 版上查看调用链路数据

1. 登录可观测链路 OpenTelemetry 版控制台，

2. 在控制台左侧导航栏中单击应用列表。

3. 在应用列表页面顶部选择地域，然后单击应用名称nginx-ingress。

4. 在应用详情页面查看链路信息。

   • 在应用概览页签，查看请求数、错误数等信息。

   • 在调用链分析页签，查看Trace列表、平均耗时等信息。

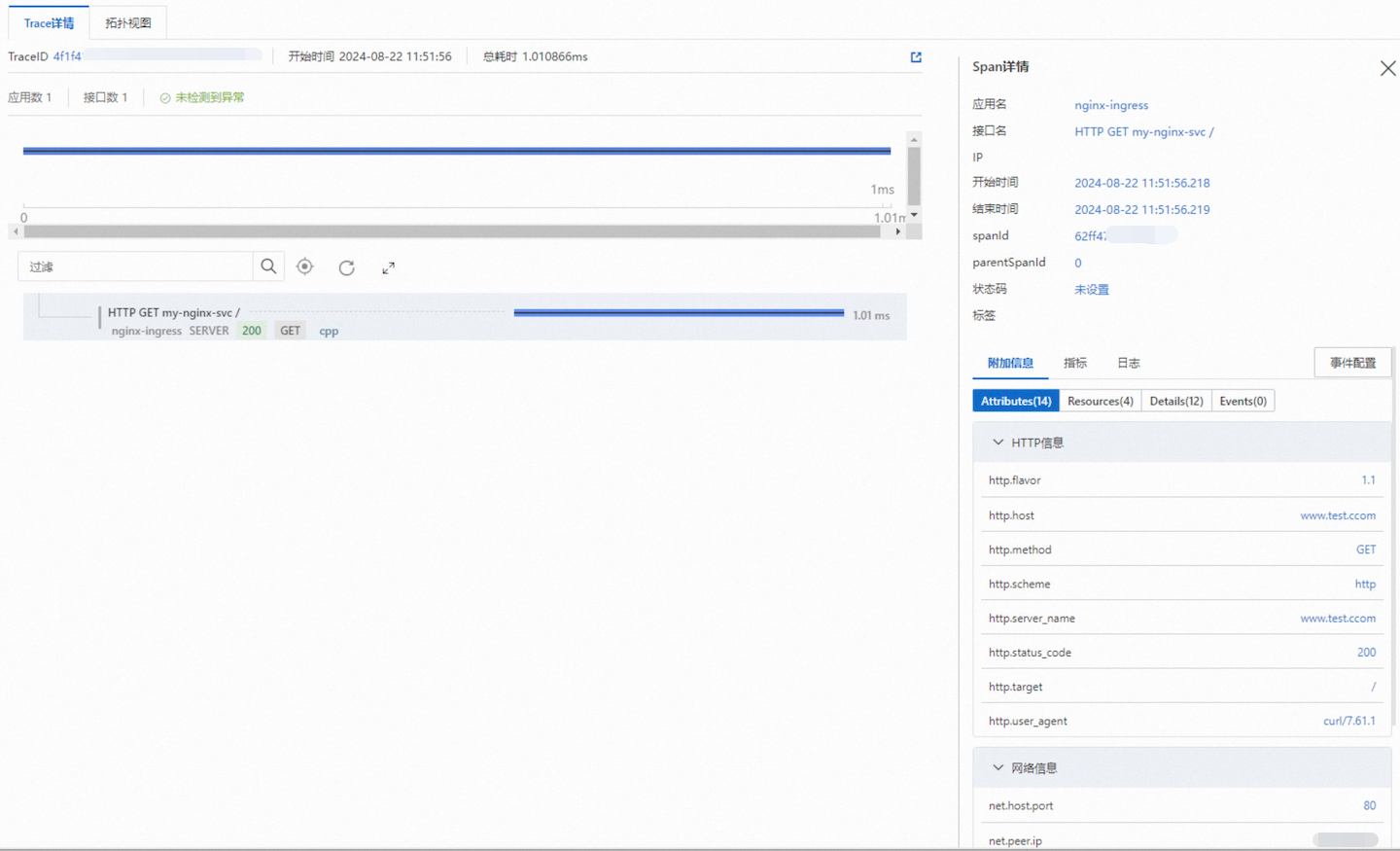

   • 在调用链分析页签，单击TraceId，查看Trace详情。

步骤二：在ACK的Ingress中开启可观测链路 OpenTelemetry 版服务

1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择配置管理 > 配置项。

3. 在配置项页面上方设置命名空间为kube-system，然后在名称搜索框中搜索nginx-configuration，然后单击nginx-configuration操作列的编辑。

4. 在编辑面板单击添加，增加以下配置，然后单击确定。

   名称	描述	取值	示例值
   enable-opentracing	是否开启链路追踪。	true：开启链路追踪。 false：关闭链路追踪。	true
   zipkin-service-name	服务名称。	自定义。	nginx-ingress
   zipkin-collector-host	上报点域名。	修改步骤一：在可观测链路 OpenTelemetry 版中获取接入点信息中获取的接入点信息，去掉http://，并在末尾加上问号。示例如下： 原始接入点信息为http://tracing-analysis-dc-hz-internal.aliyuncs.com/adapt_******_******/api/v1/spans。 修改后并输入值为tracing-analysis-dc-hz-internal.aliyuncs.com/adapt_******_******/api/v1/spans?。	tracing-analysis-dc-hz-internal.aliyuncs.com/adapt_******_******/api/v1/spans?
   opentracing-trust-incoming-span	是否信任来自其他服务或系统的调用链。	true：表示信任。 false：表示不信任。	true
   zipkin-sample-rate	采样率。	取值为0～1之间，最多可设置到小数点后两位。0表示不采样，1表示全部采样。	0.1

步骤三：在可观测链路 OpenTelemetry 版上查看调用链路数据
