通过CNFS自动收集异常退出的JVM转储文件

注意事项

• Java设置的最大Heap值（Xmx）应小于Pod Memory的Limit值，防止JVM未发生OOM，但Pod发生OOM的情况。

• 在使用Java转储时，建议创建个新的CNFS，将业务使用的CNFS与Java转储的CNFS分开，防止.hprof文件过大，转储时占用大量业务资源，影响业务。

• 示例中的镜像 docker.io/filebrowser/filebrowser:v2.18.0 可能因网络访问限制会拉取失败，您需要通过订阅海外源镜像同步至您的 ACR 企业版实例。具体配置如下：

  • 制品来源：Docker Hub

  • 源端仓库坐标：filebrowser/filebrowser

  • 订阅策略：v2.18.0

    完成镜像订阅后，您需配置 ACR 企业版实例 与 ACK集群 的免密拉取策略，详情请参见从ACR免密拉取镜像。

操作步骤

1. 使用registry.cn-hangzhou.aliyuncs.com/acs1/java-oom-test:v1.0示例镜像作为模拟OOM的Java程序，用于触发JVM的OOM。

2. 使用以下示例，创建一个名称为java-application的Deployment。

   本示例在启动Java程序Mycode时，设置申请的堆大小为80 MB，堆转储的目录为/mnt/oom/logs。当JVM的堆大小不满足时，捕获HeapDumpOnOutOfMemoryError错误。

   cat << EOF | kubectl apply -f -
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: java-application
   spec:
     selector:
       matchLabels:
         app: java-application
     template:
       metadata:
         labels:
           app: java-application
       spec:
         containers:
         - name: java-application
           image: registry.cn-hangzhou.aliyuncs.com/acs1/java-oom-test:v1.0  #本文示例程序的镜像地址。
           imagePullPolicy: Always
           env:                               #定义两个键值：POD_NAME为metadata.name，POD_NAMESPACE为metadata.namespace。
           - name: POD_NAME
             valueFrom:
               fieldRef:
                 apiVersion: v1
                 fieldPath: metadata.name
           - name: POD_NAMESPACE
             valueFrom:
               fieldRef:
                 apiVersion: v1
                 fieldPath: metadata.namespace
           args:
           - java                            #执行命令。
           - -Xms80m                         #堆内存的最小Heap值。
           - -Xmx80m                         #堆内存的最大Heap值。
           - -XX:HeapDumpPath=/mnt/oom/logs  #发生OOM时，堆内存转储的路径。
           - -XX:+HeapDumpOnOutOfMemoryError #捕获堆发生OOM的错误。
           - Mycode                          #执行程序。
           volumeMounts:
           - name: java-oom-pv
             mountPath: "/mnt/oom/logs"      #容器内部使用/mnt/oom/logs做为挂载目录。
             subPathExpr: $(POD_NAMESPACE).$(POD_NAME)   #使用$(POD_NAMESPACE).$(POD_NAME)作为创建出子目录，将OOM转储文件生成到子目录中。
         volumes:
         - name: java-oom-pv
           persistentVolumeClaim:
             claimName: cnfs-nas-pvc         #使用CNFS的PVC，名称为cnfs-nas-pvc。
   ---
   kind: PersistentVolumeClaim
   apiVersion: v1
   metadata:
     name: cnfs-nas-pvc
   spec:
     accessModes:
       - ReadWriteMany
     storageClassName: alibabacloud-cnfs-nas
     resources:
       requests:
         storage: 70Gi # 如果打开目录限额功能，则storage字段会生效，动态创建目录写入数据量最大为70 GiB。
   ---
   EOF

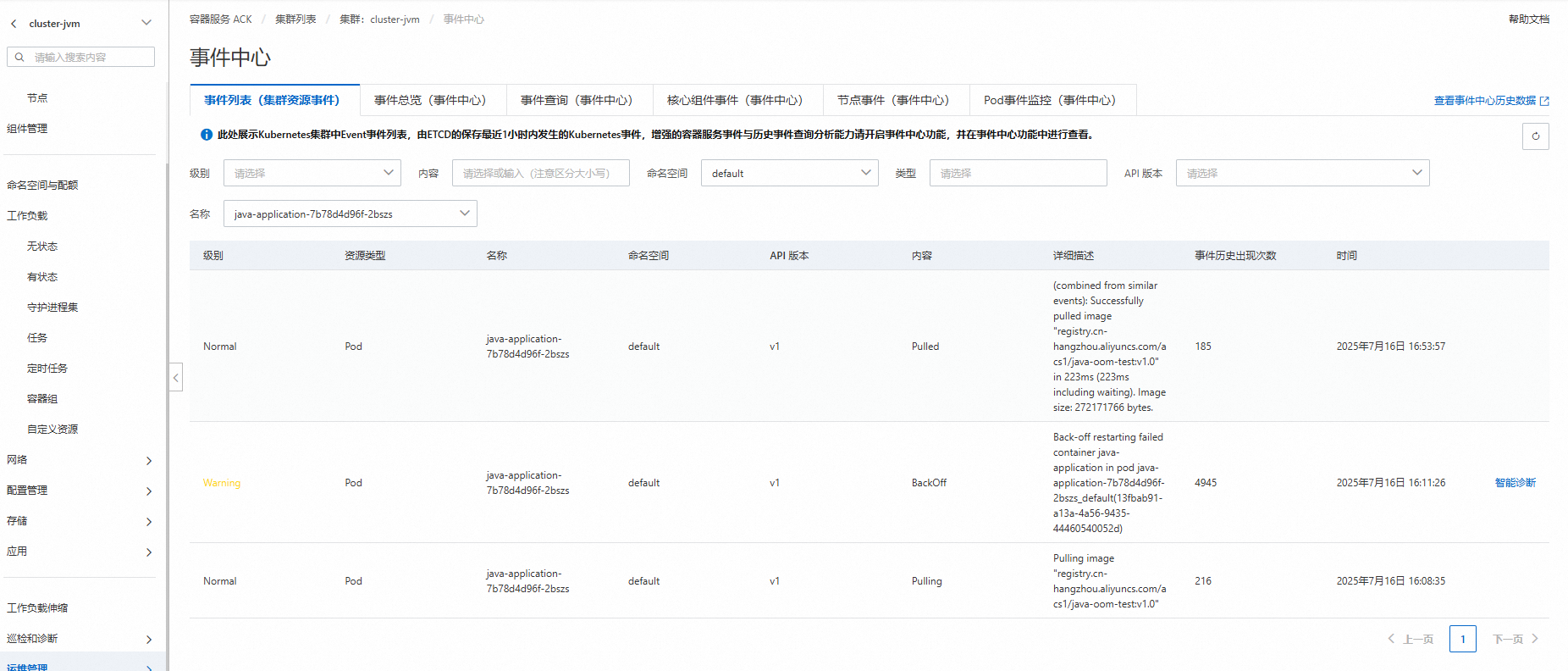

3. 通过容器服务管理控制台的事件中心，查看到该Pod发生了Back-off restarting的告警事件，说明java-application应用发生了OOM。

   1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

   2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择运维管理 > 事件中心。

   3. 查看对应事件。



4. 由于NAS目前没有浏览、上传、下载文件的功能，您可以使用File Browser作为Web端的访问工具。首先将NAS的挂载点挂载到File Browser的rootDir上，然后通过创建Service，将File Browser的容器端口映射，再通过浏览器访问存放在NAS上的文件。

   1. 使用以下模板，创建File Browser的Deployment和File Browser需要使用的ConfigMap，默认开启80端口。

      cat << EOF | kubectl apply -f -
      apiVersion: v1
      data:
        .filebrowser.json: |
          {
            "port": 80,
            "address": "0.0.0.0"
          }
      kind: ConfigMap
      metadata:
        labels:
          app.kubernetes.io/instance: filebrowser
          app.kubernetes.io/name: filebrowser
        name: filebrowser
        namespace: default
      ---
      apiVersion: apps/v1
      kind: Deployment
      metadata:
        labels:
          app.kubernetes.io/instance: filebrowser
          app.kubernetes.io/name: filebrowser
        name: filebrowser
        namespace: default
      spec:
        progressDeadlineSeconds: 600
        replicas: 1
        revisionHistoryLimit: 10
        selector:
          matchLabels:
            app.kubernetes.io/instance: filebrowser
            app.kubernetes.io/name: filebrowser
        template:
          metadata:
            labels:
              app.kubernetes.io/instance: filebrowser
              app.kubernetes.io/name: filebrowser
          spec:
            containers:
            - image:  XXXX-registry-vpc.cn-hangzhou.cr.aliyuncs.com/test/test:v2.18.0  #示例镜像docker.io/filebrowser/filebrowser:v2.18.0可能因网络访问限制会拉取失败，请参见注意事项。
              imagePullPolicy: IfNotPresent
              name: filebrowser
              ports:
              - containerPort: 80
                name: http
                protocol: TCP
              resources: {}
              securityContext: {}
              terminationMessagePath: /dev/termination-log
              terminationMessagePolicy: File
              volumeMounts:
              - mountPath: /.filebrowser.json
                name: config
                subPath: .filebrowser.json
              - mountPath: /db
                name: rootdir
              - mountPath: /rootdir
                name: rootdir
            dnsPolicy: ClusterFirst
            restartPolicy: Always
            schedulerName: default-scheduler
            securityContext: {}
            terminationGracePeriodSeconds: 30
            volumes:
            - configMap:
                defaultMode: 420
                name: filebrowser
              name: config
            - name: rootdir
              persistentVolumeClaim:
                claimName: cnfs-nas-pvc
      EOF

      预期输出：

      configmap/filebrowser unchanged
      deployment.apps/filebrowser configured

   2. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

   3. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择网络 > 服务。

   4. 在服务页面选择default命名空间，单击创建，然后根据以下参数配置。

      参数	示例说明
      服务名称	filebrowser
      服务类型	负载均衡（LoadBalancer） 负载均衡类型：传统型负载均衡 CLB 选择新建资源，单击新建CLB资源下拉列，将访问方式配置为公网访问，计费方式配置为按量计费。 关于CLB的计费说明，请参见CLB计费概述。
      服务关联	选择+引用工作负载标签。 资源类型：Deployments 资源列表：filebrowser
      端口映射	服务端口：8080 容器端口：80 协议：TCP

   5. 在对话框中，选择负载均衡（LoadBalancer）作为服务类型。选择新建资源，将访问方式配置为公网访问，计费方式配置为按量计费（PayByCLCU），按照页面提示提交配置的修改。

      关于CLB的计费说明，请参见CLB计费概述。

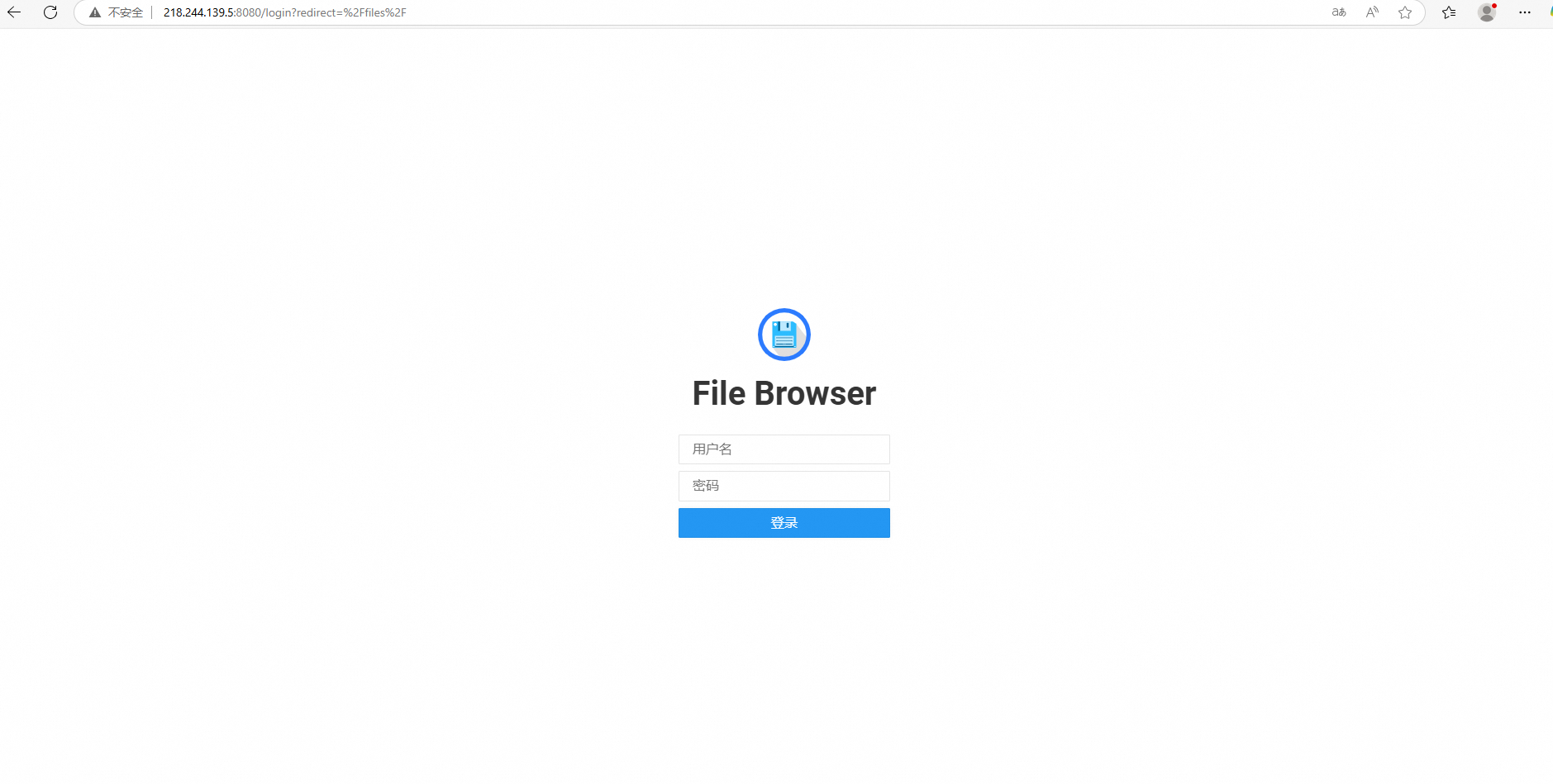

   6. 打开浏览器，在地址栏输入端点地址:8080，可以看到File Browser的登录界面，输入默认账号（admin）和密码（admin），进入到容器内部。

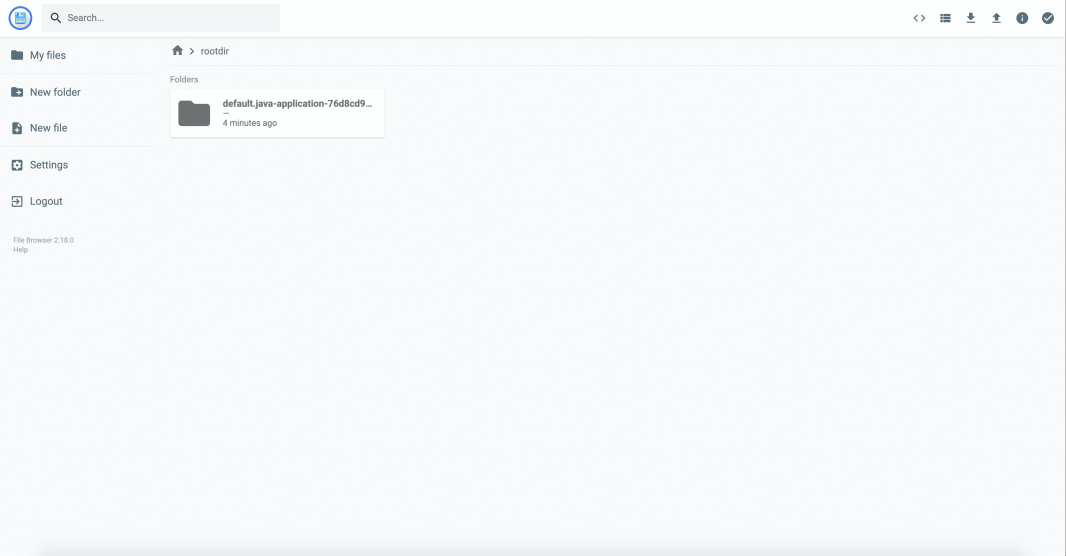

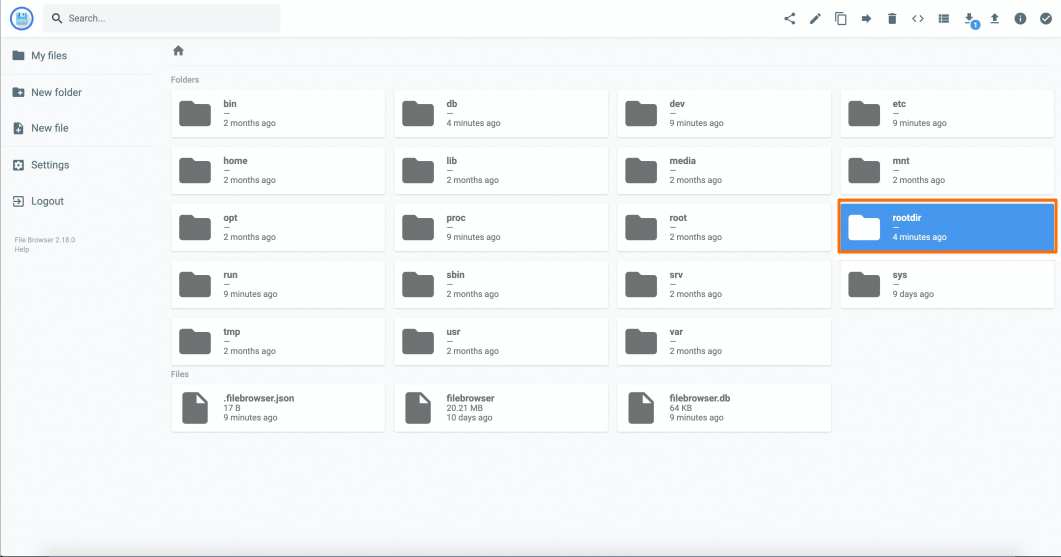

   7. 由于File Browser将名称为cnfs-nas-pvc的PVC挂载到rootDir下，双击rootDir进入到NAS挂载点。
