Dify工作流在许多场景中需要依赖调度来实现自动化任务，如风险监控、数据分析、内容生成、数据同步等典型应用场景。然而，Dify原生并不支持调度功能。为解决这一问题，本文介绍如何集成XXL-JOB分布式任务调度，用于实现工作流应用的调度和状态监控，并确保工作流的稳定运行。

XXL-JOB调度核心功能

功能	概述
任务支持	支持调度自建的公网Dify工作流，以及阿里云内网环境下的自建Dify工作流。
灵活的时间配置	支持多种时间类型：`cron`、`fixed_rate`、`fixed_delay`、`one_time`和API调度，时间精度可达秒级。支持时区设置和自定义日历，满足全球化业务需求。
企业级报警与监控	集成云监控联系人和联系人组管理，提供全面的企业级报警支持。灵活的报警策略：任务级别：失败报警、超时报警、成功通知。实例和应用级别：阈值报警。多渠道消息通知：支持短信、电话、Webhook和邮件等多种通知方式。
可观测性与调度大盘	提供企业级调度大盘，展示实例和应用级别的调度情况，包括调度趋势、成功率、失败率等关键指标曲线。
执行历史与事件追踪	执行历史：记录每次Dify工作流的执行详情，包括状态、基本信息、输入输出参数、耗时及Tokens消耗等。调度事件：记录每次调度的相关事件，涵盖工作流和节点级别的事件信息。节点追踪：详细记录一次工作流执行中所有节点的运行情况，支持对循环、迭代和条件分支的深入下钻分析。

方案概览

配置XXL-JOB调度Dify工作流应用，只需3步：

创建Dify环境：创建一个ACK集群，在集群中安装ack-dify组件，然后访问Dify服务并创建工作流应用。
创建配置调度实例：通过创建XXL-JOB调度实例，在实例中创建应用对任务进行分组管理，然后配置任务参数连通Dify工作流应用。
测试接入情况：验证分布式调度功能是否能正常运行，并查看调度成功后的调度详情信息。

1. 创建Dify环境

①部署Dify环境

一键部署Dify环境，完成安装ack-dify组件、为Dify服务开启公网等操作。

说明

公网访问便于演示操作，如果您在生产环境中部署，为了您的应用数据安全，建议您开启访问控制功能。

如果您首次使用ACK集群，不了解集群的创建流程，您可以单击一键部署，创建Dify服务所需要的运行环境。本方案使用ACK应用市场的ack-dify应用模板，通过Helm低成本快速部署Dify应用，满足开发和测试需求。

重要

建议您在使用一键部署之前检查是否已开通和授权容器服务ACK集群。具体操作，请参见快速创建ACK托管集群。

单击一键部署，在资源编排ROS中选择您的地域（可选）华东1（杭州），然后按照ROS模板选择您的集群可用区、实例规格、实例密码、安全确认等重要信息，其余信息保持默认即可，设置完成后点击创建。
由于集群所需资源较多，需要您耐心等待10分钟左右完成。集群创建完成后，登录容器服务管理控制台，在左侧导航栏选择集群列表。单击目标集群名称，进入集群详情页面，依次单击工作负载 > 容器组，命名空间为dify-system，查看目标集群是否已正常安装ack-dify组件资源。
（可选）如果您发现有Pod处于Pending状态，可能是因为已有集群缺少ack-dify的PVC依赖，请为集群创建默认的CNFS文件系统以及对应的NAS StorageClass。具体操作，请参见通过CNFS管理NAS文件系统（推荐）。更多Pod异常问题排查，请参见Pod异常问题排查。

ack-dify组件安装完成后，您可继续执行下一步操作。

②查看外部IP地址（External IP）地址

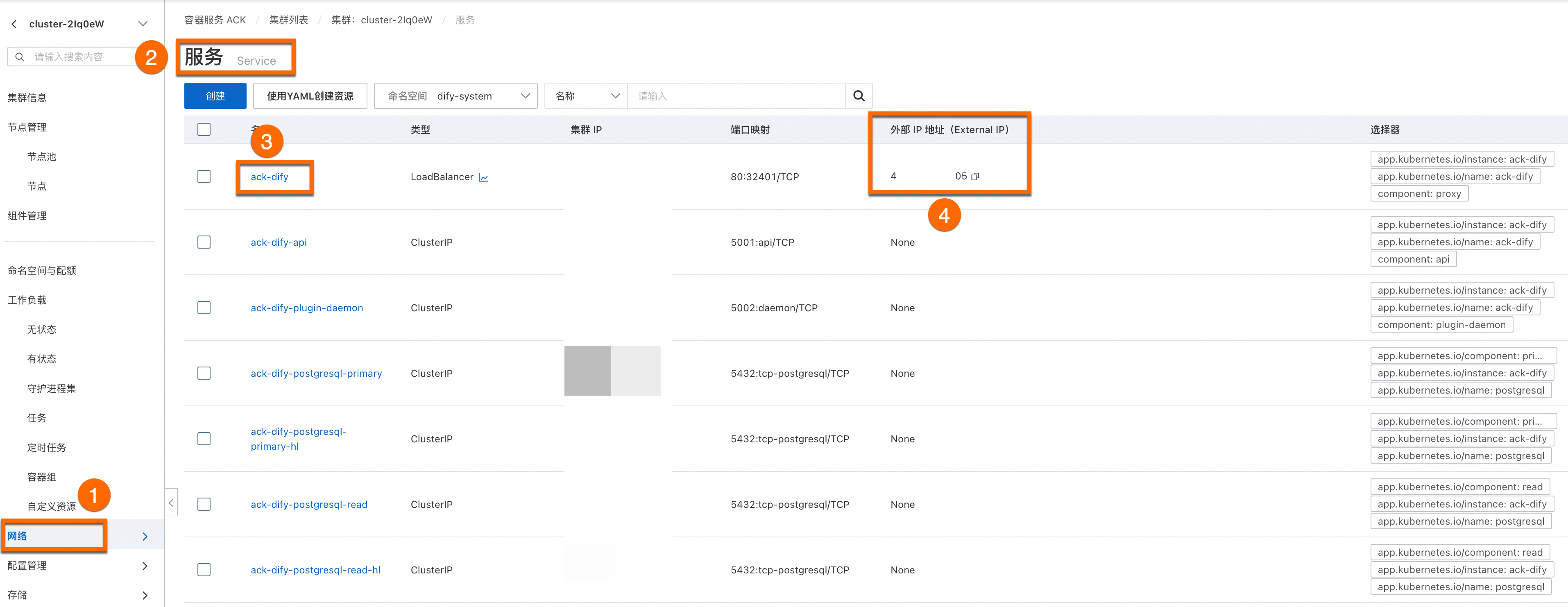

配置完成后，依次单击网络 > 服务 > ack-dify，命名空间为dify-system，您会看到ack-dify服务的外部IP地址（External IP），将该外部IP地址输入浏览器地址栏即可访问Dify服务。

③注册Dify服务

访问外部IP地址（External IP），请根据页面提示设置管理员账户（即邮箱地址、用户名和密码），以注册Dify平台来使用服务。

④创建Dify工作流应用

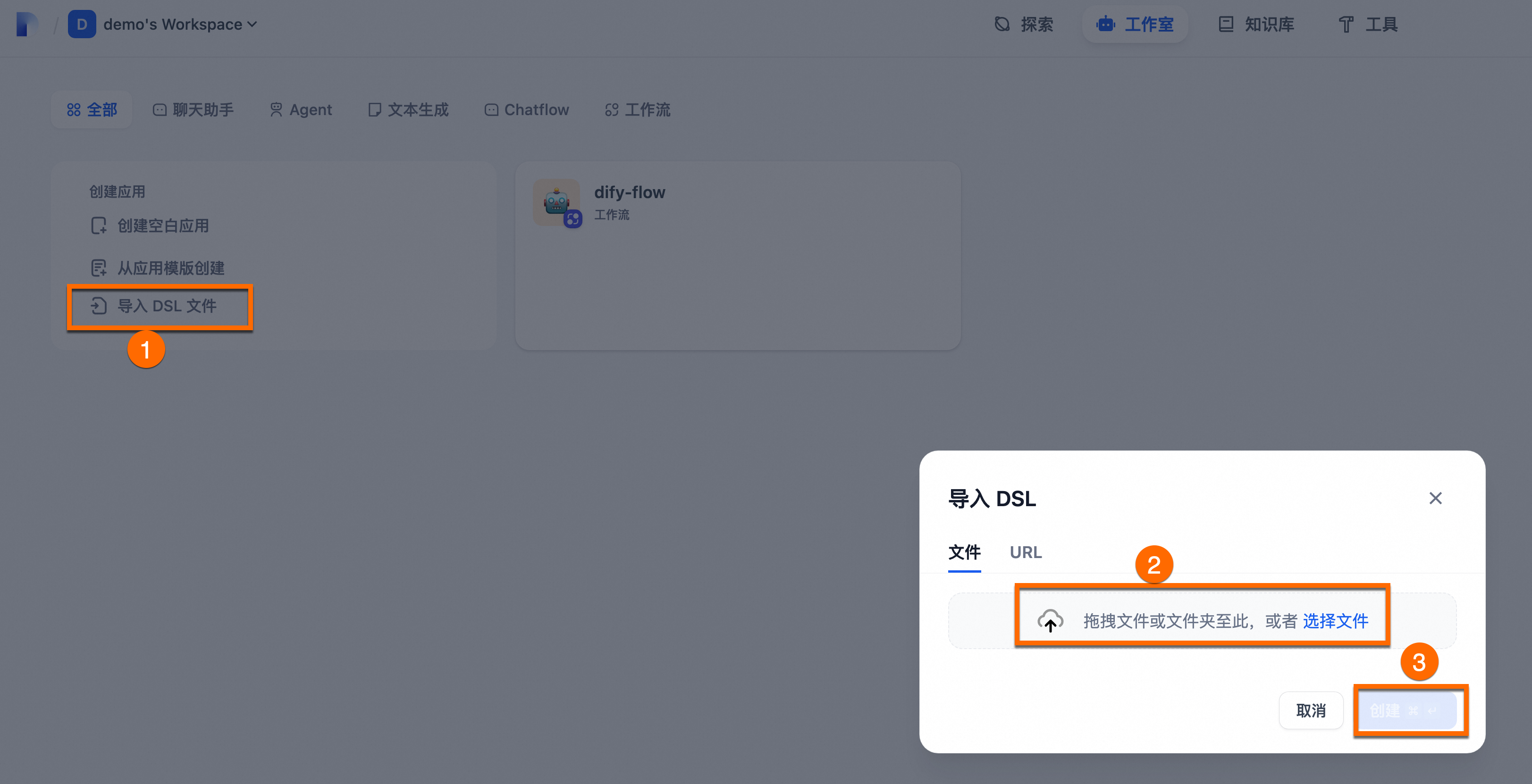

为了后续的调度测试，您需要新建一个简单Dify工作流示例。您可将提供的文件dify-flow.yml导入Dify中，快速搭建工作流应用，并完成发布更新。

重要

通过XXL-JOB调度Dify工作流，仅支持Dify工作流应用，对于chat类型应用暂不支持。

2. 创建配置调度实例

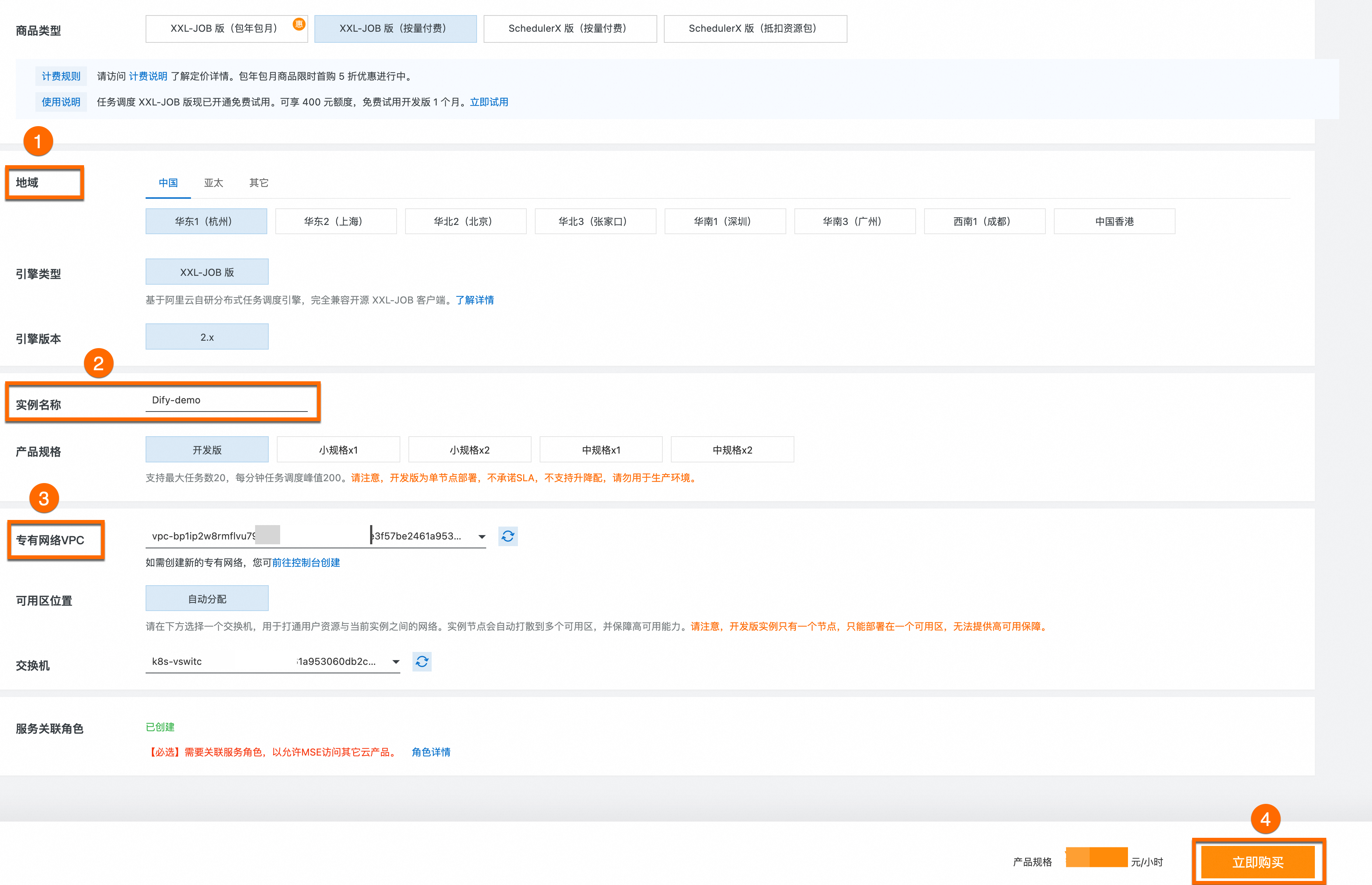

①创建实例登录XXL-JOB控制台，并在顶部菜单栏选择地域，单击创建实例，引擎版本≥2.2.0。地域：Dify集群环境地域保持一致。实例名称：Dify-demo。专有网络VPC：Dify集群环境VPC保持一致。

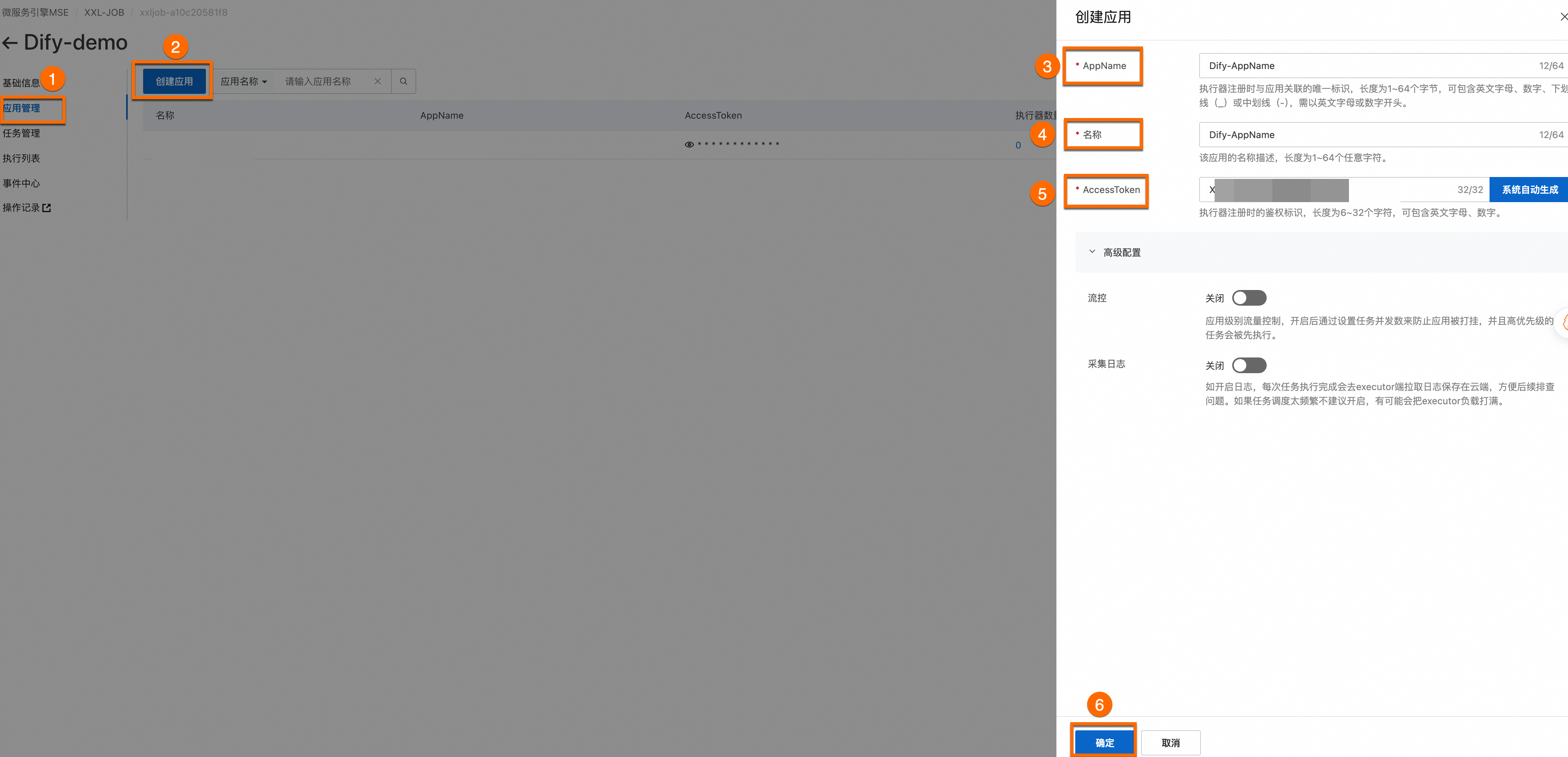

②创建应用在使用XXL-JOB任务前，您需要先创建应用。创建应用是为了对任务进行逻辑分组管理。每个应用可以视为一个独立的任务执行单元，便于后续对任务进行统一查看、配置和调度。在XXL-JOB版实例页面，找到目标实例，在操作列单击任务管理。在左侧导航栏，选择应用管理，然后单击创建应用。 AppName：如Dify-AppName。名称：如Dify-AppName。 AccessToken：系统自动生成。

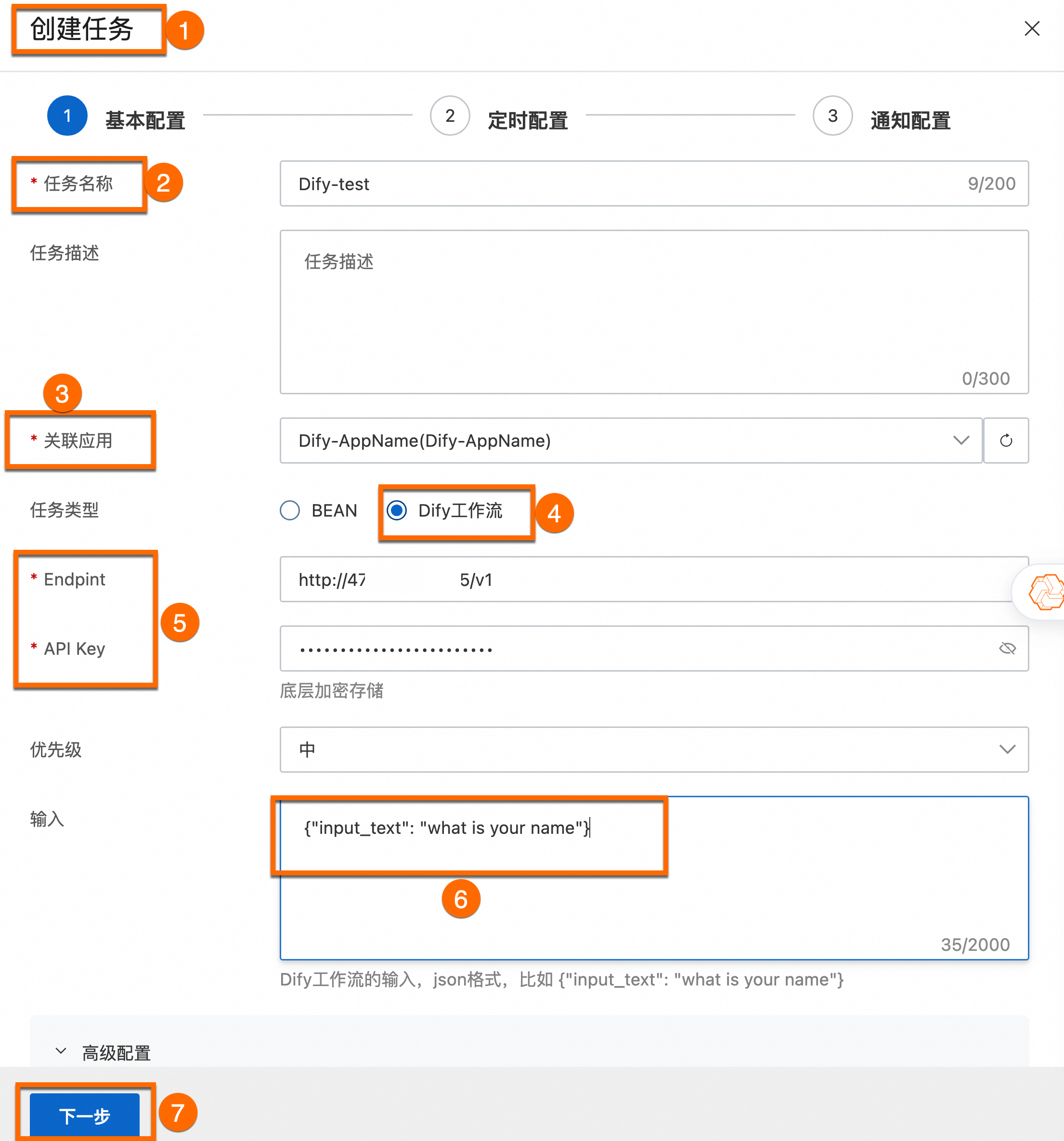

③创建任务任务是具体业务逻辑的调度单元，应用创建后，需要与任务执行器进行绑定，通过AppName注册到应用后，执行该应用下的任务。说明如果没有提前创建应用，执行器无法正确注册，导致任务无法正常调度和执行。任务名称：Dify-test。关联应用：已创建的应用，如Dify-AppName。任务类型：Dify工作流。其他：保持默认即可。

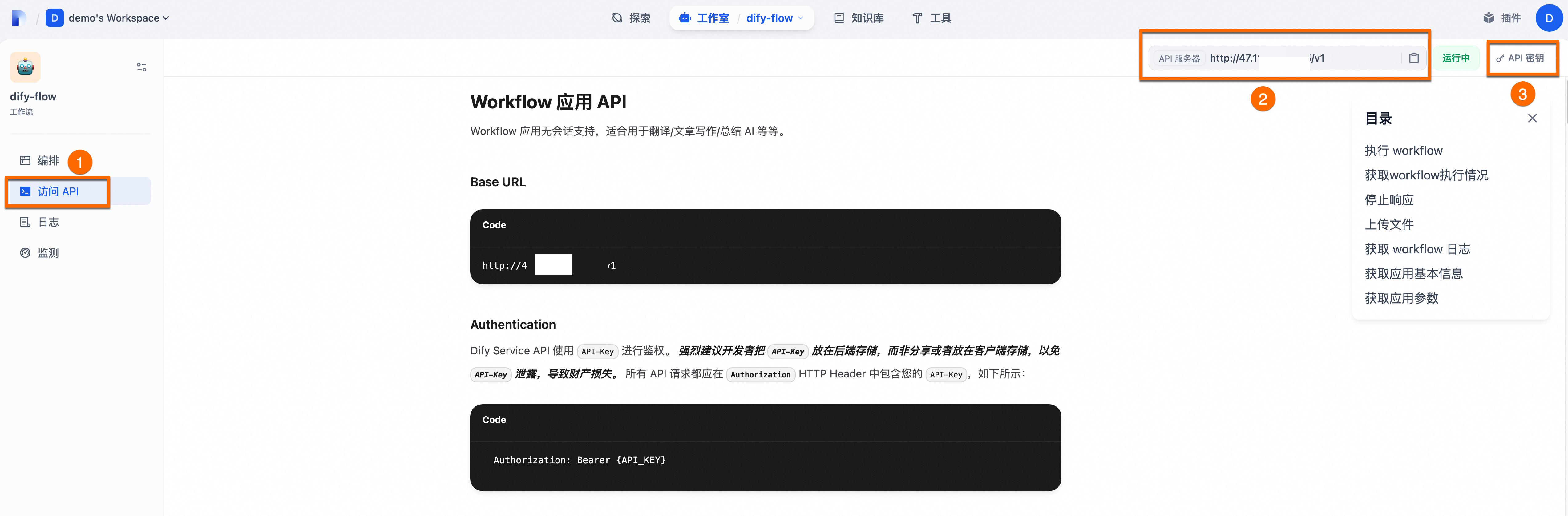

④配置任务参数 Dify工作流应用发布更新后，选择访问API，即可查看所需的任务参数。 Endpoint：Dify工作流的API服务器。 API Key：Dify工作流的API密钥，不同的工作流有不同的密钥。输入：工作流的输入，JSON格式。 `{"input_text": "what is your name"}`

3. 测试接入情况

①运行测试任务

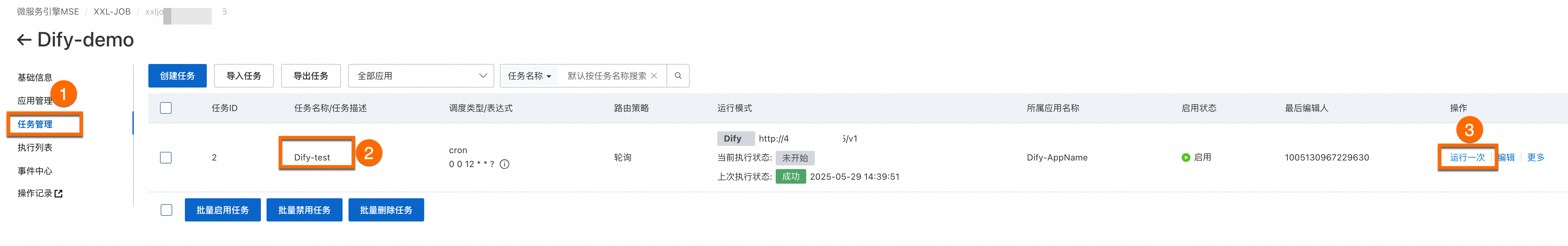

为了验证分布式调度功能是否能正常运行，您还需要对任务进行调度测试。您可以选择任务管理，单击运行一次，即可对调度任务进行测试。

②查看调度详情

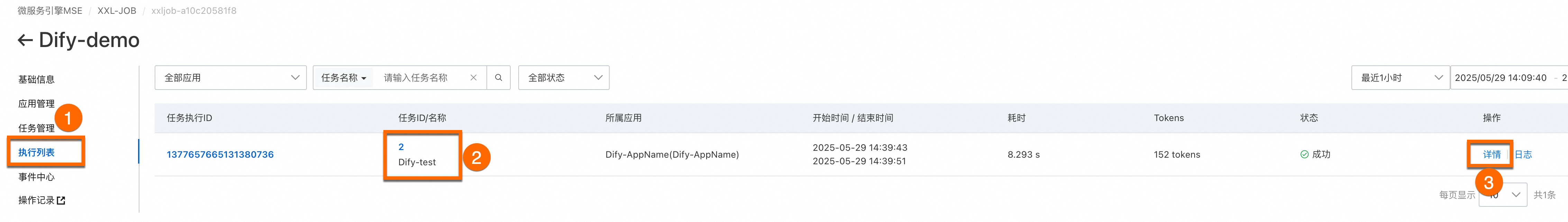

选择执行列表，单击详情，查看调度任务详情信息。可以看到测试调度任务已经成功，并可查看详情信息。

③详情信息

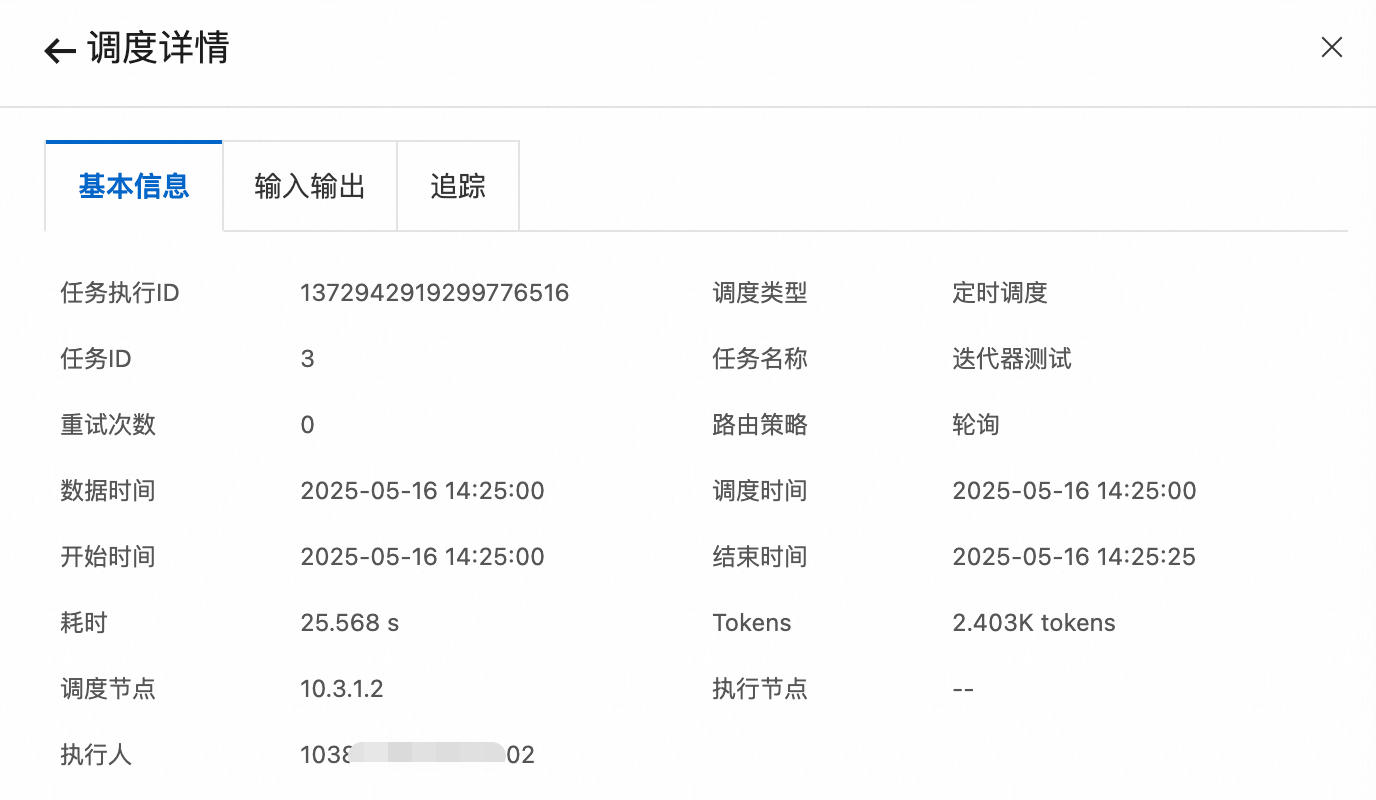

单击详情，查看基本信息。
单击详情，查看输入输出。
单击详情，查看节点追踪。
说明
对于迭代器、循环分支等结构，还支持进一步查看更详细的节点信息或数据。

免责声明

Dify on ACK是仅针对阿里云ACK环境适配开源项目Dify的Helm部署方案，实现Dify在ACK的快速部署。ACK不对Dify应用本身的运行或与其他生态系统组件（如插件、数据库等）的兼容性做出保障。对于您在使用Dify过程中因Dify本身及其生态组件的缺陷而导致业务受损的情况，ACK不提供赔偿或者补偿等商务服务。建议您关注开源社区的更新动态，主动修复开源软件中的问题，以确保Dify的稳定和安全。
