操作系统控制台提供了两种GPU集群统一视图，用于查看集群GPU资源占用情况以及分析分布式训练集合通信。针对集群多机训练场景，帮助快速定位解决任务HANG、任务慢节点性能衰退、任务失败等常见问题。如比较典型的任务HANG或者性能衰退问题场景下，通常由于每个任务涉及节点较多，需要逐个节点切换，查看资源监控大盘或查询日志，无法做到快速确认是问题节点。通过GPU资源拓扑，可提供一个统一的视图以发现问题、查看资源情况。
功能介绍
GPU资源拓扑提供的能力：
资源拓扑视图：集群GPU资源繁忙、空闲状态，作业占用资源详情。
集群通信视图：任务集合通信拓扑分析、通信数据流向分析、通信异常。
配置开启GPU资源拓扑
支持环境
资源类型：支持ACK GPU集群
GPU卡：NVIDIA GPU
NCCL版本：v2.22.23
该功能要求SysOM组件版本为3.9.1，若低于3.9.1请先更新SysOM组件版本。
配置并开启功能
您可以通过创建并应用一个自定义配置模板，为指定的ACK GPU集群开启或关闭GPU资源拓扑功能。

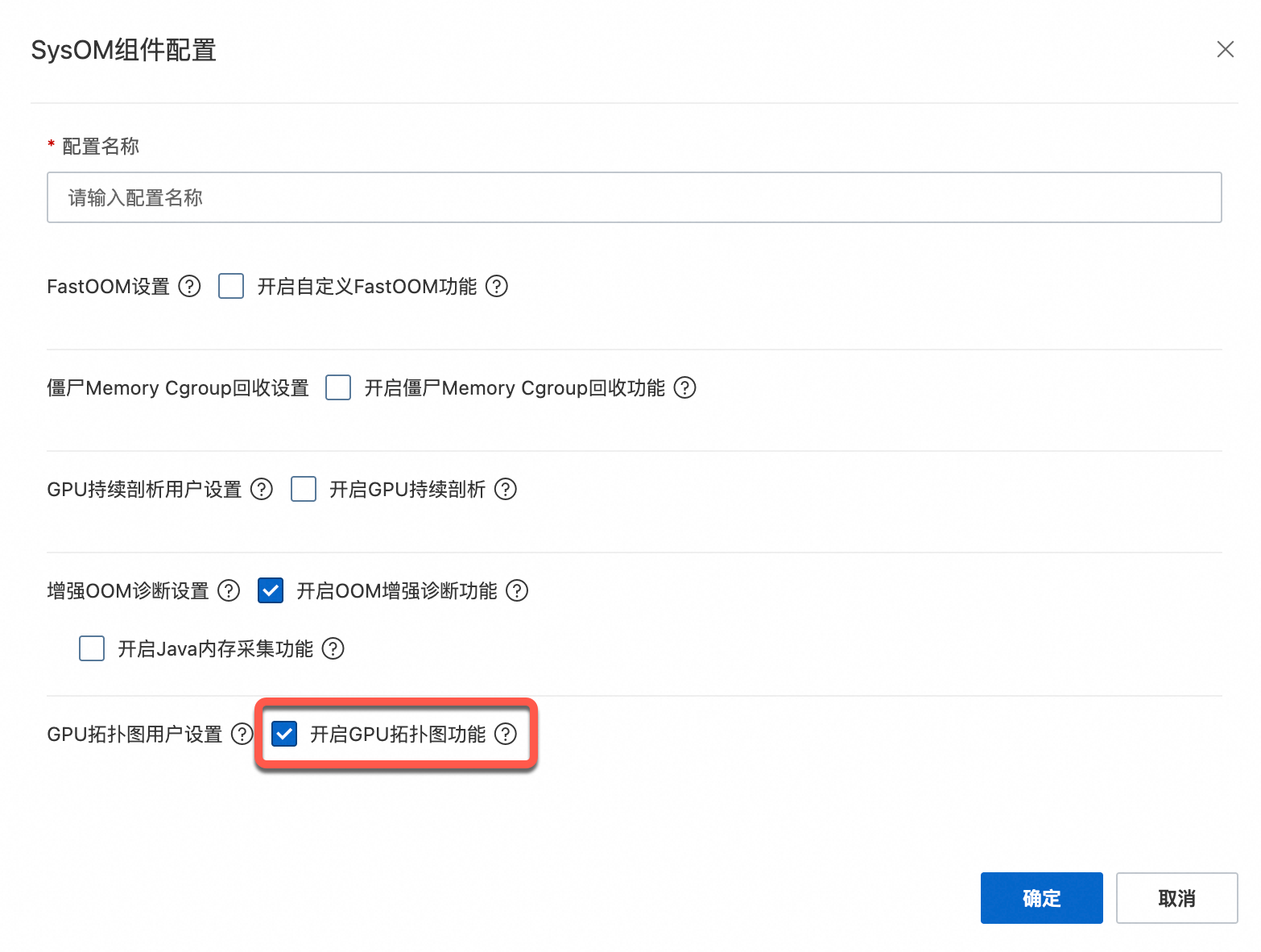

登录SysOM控制台，在左侧导航栏选择 组件管理。
单击创建配置。
在创建配置面板中，设置以下参数：
配置名称：输入一个便于识别的名称，例如
GPU资源拓扑。开启GPU拓扑功能：确保此复选框处于勾选状态。
重要开启GPU资源拓扑会将Sysom Agent的内存限制上调100MB（如默认是350MB，上调后为450MB）。
单击确定，完成配置模板的创建。
应用配置到目标集群
此步骤将上一步创建的配置模板应用到您的GPU集群，使功能正式生效。

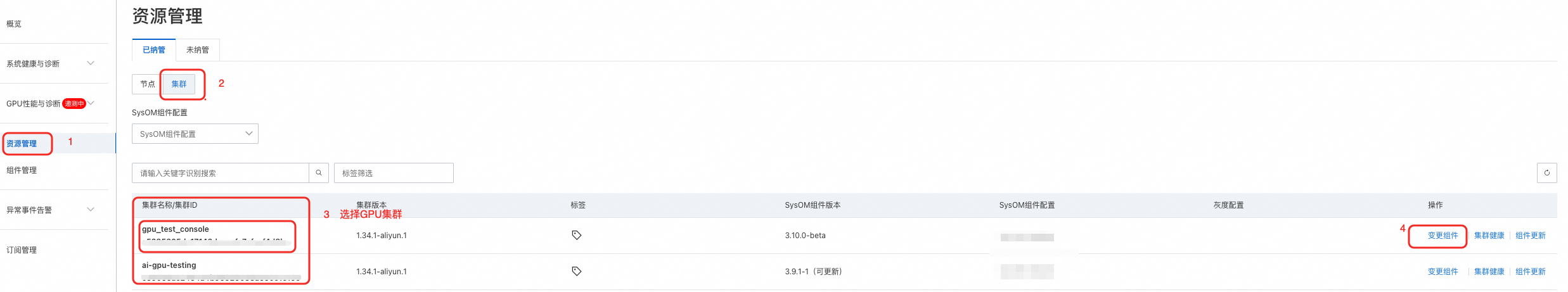

在左侧导航栏中，选择 资源管理 > 已纳管。
单击集群，找到您要操作的ACK GPU集群，在其右侧操作列单击 变更组件。
在 配置模板 下拉列表中，选择您在步骤一中创建的配置模板（例如
GPU资源拓扑）。

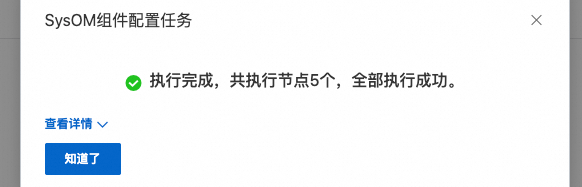

单击提交，等待组件变更任务完成。任务完成后，GPU资源拓扑功能即在目标集群生效。
关闭GPU资源拓扑
如果您需要关闭此功能，可以修改配置模板并重新应用。

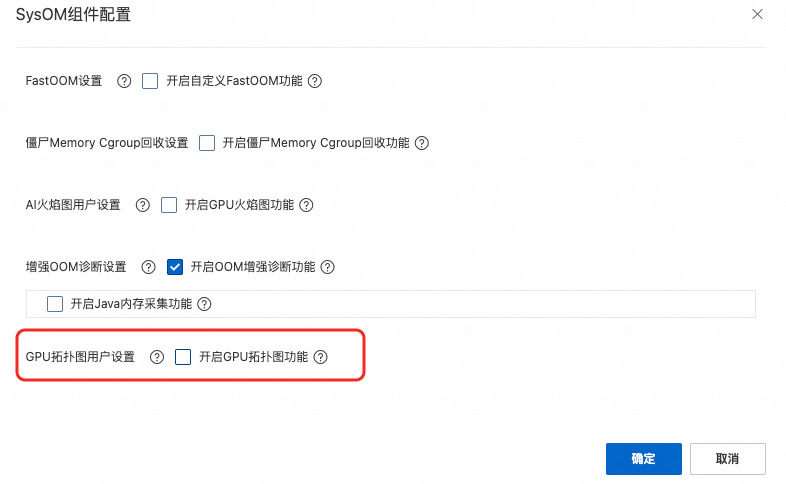

在组件管理页面，找到您之前创建的配置模板，单击修改。
取消勾选开启GPU拓扑功能，然后单击确定。
重复应用配置到目标集群的操作，将修改后的配置模板重新应用到集群。变更完成后，功能即被关闭。
GPU资源拓扑说明

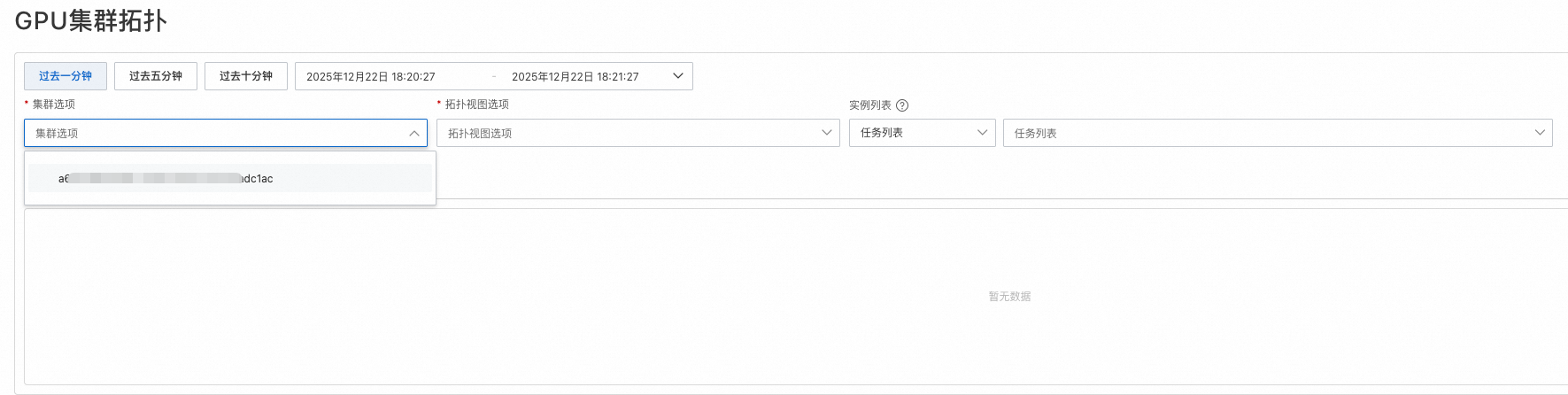

点击GPU性能与诊断 > GPU资源拓扑，在集群选项中可以查看目标ACK GPU集群ID
实例列表

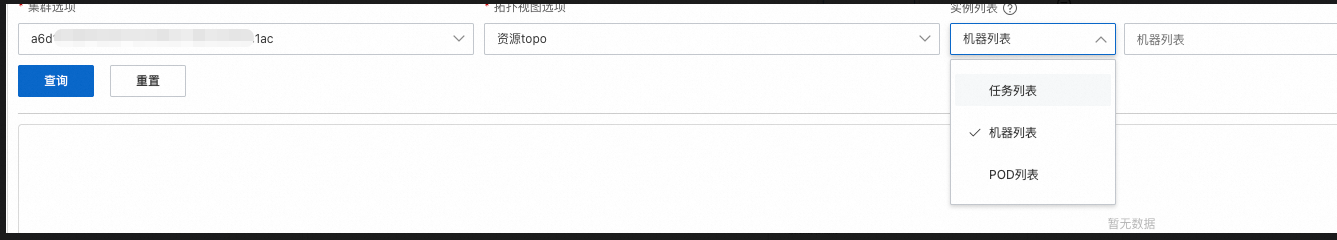

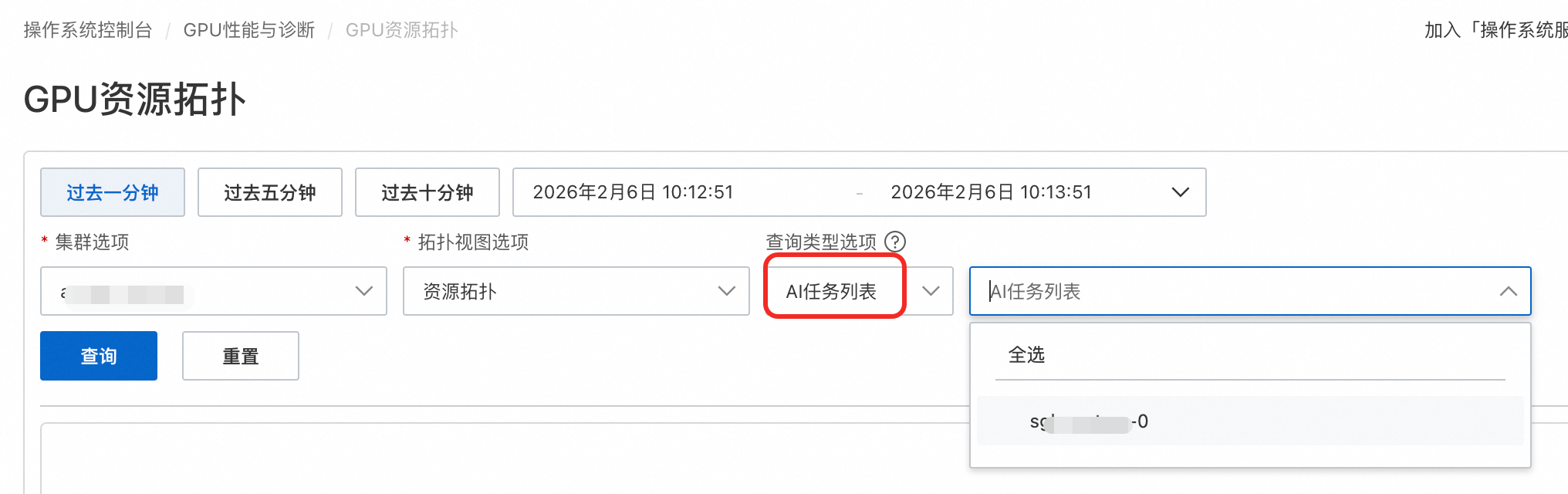

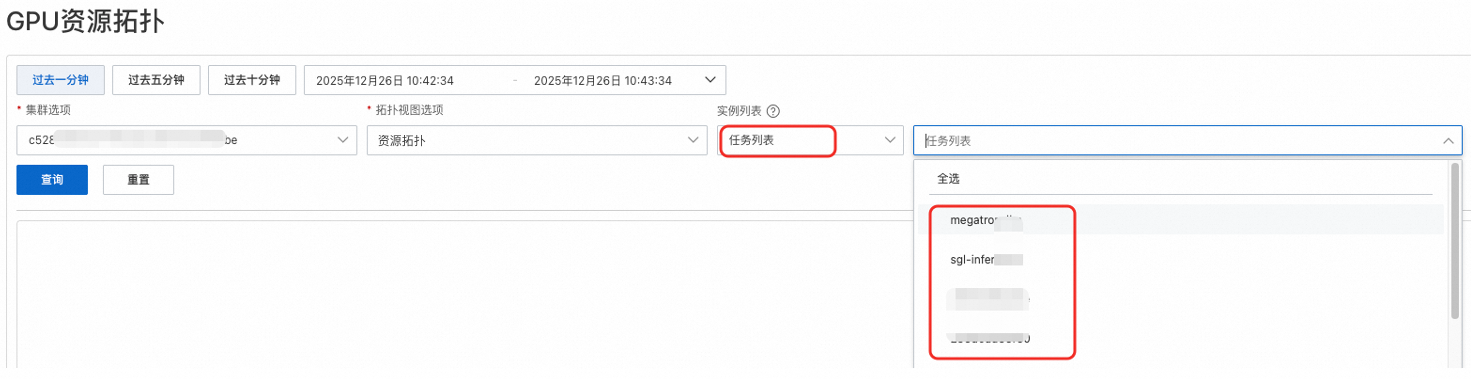

实例列表下拉框分别支持任务列表、机器列表、POD列表三项，并可选择目标任务、机器或者POD查询拓扑关系。若没有选择任何实例列表，且未指定任何查询对象，则默认展示GPU集群中所有拓扑关系。
任务列表：列表会显示选中集群中包含的所有任务，可以选择指定任务，查询拓扑关系。
机器列表：列表会显示选中集群中包含的所有机器，可以选择指定机器，查询拓扑关系。

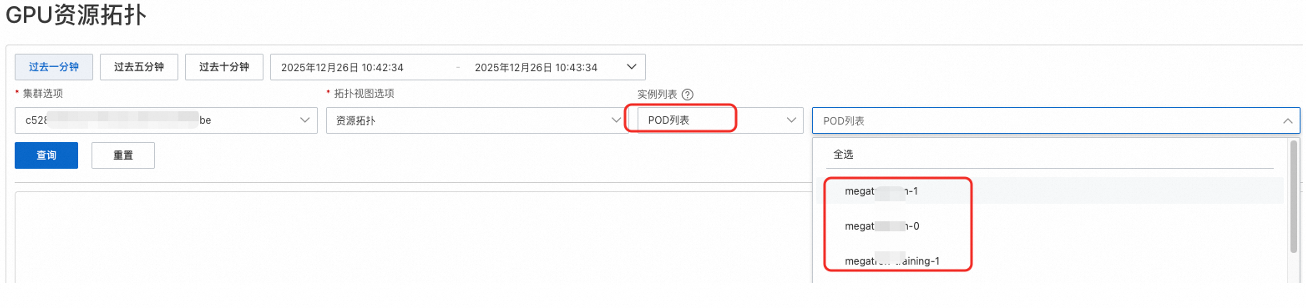

POD列表：列表会显示选中集群中包含的所有POD，可以选择指定POD，查询拓扑关系。
资源拓扑视图

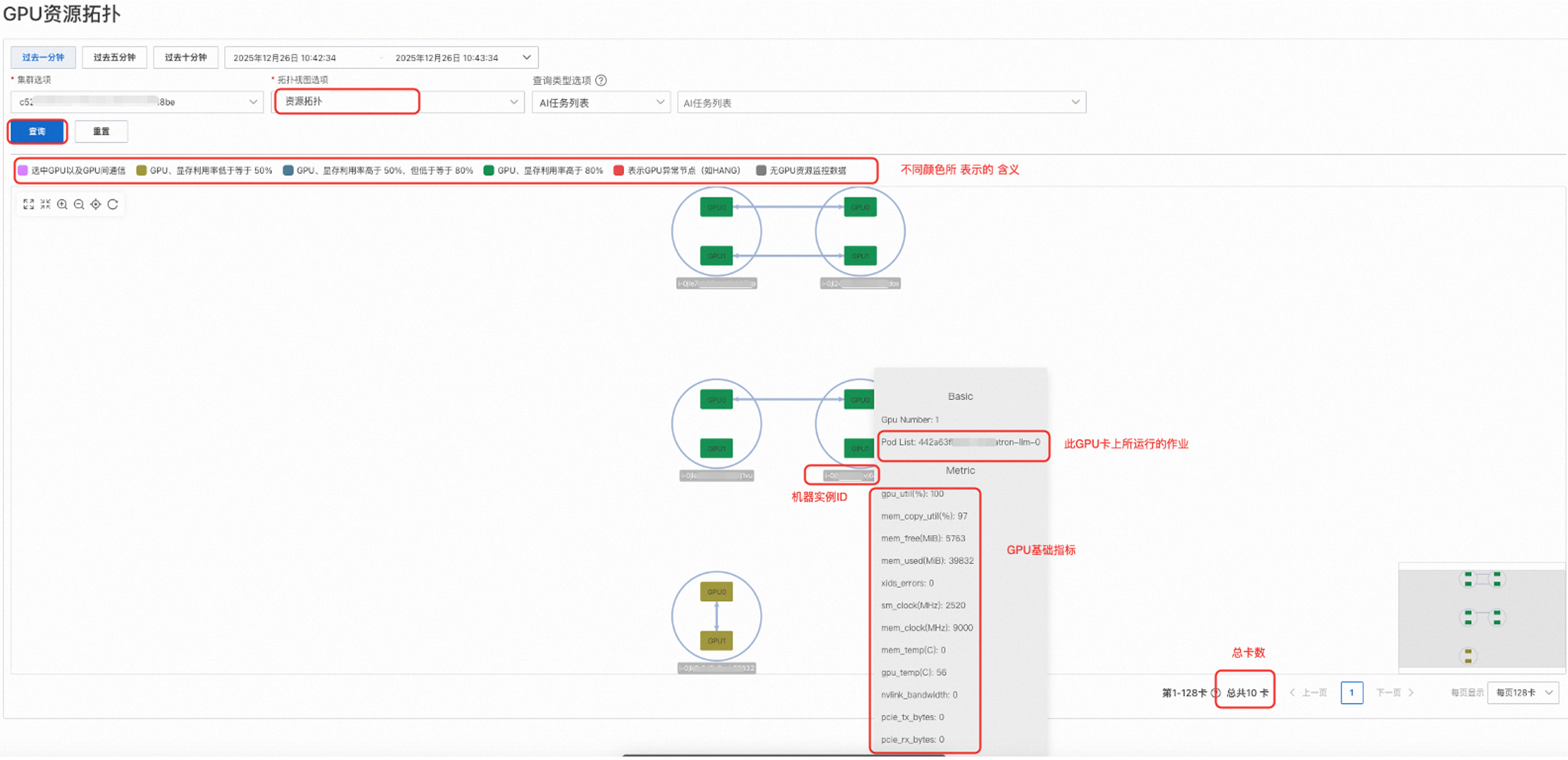

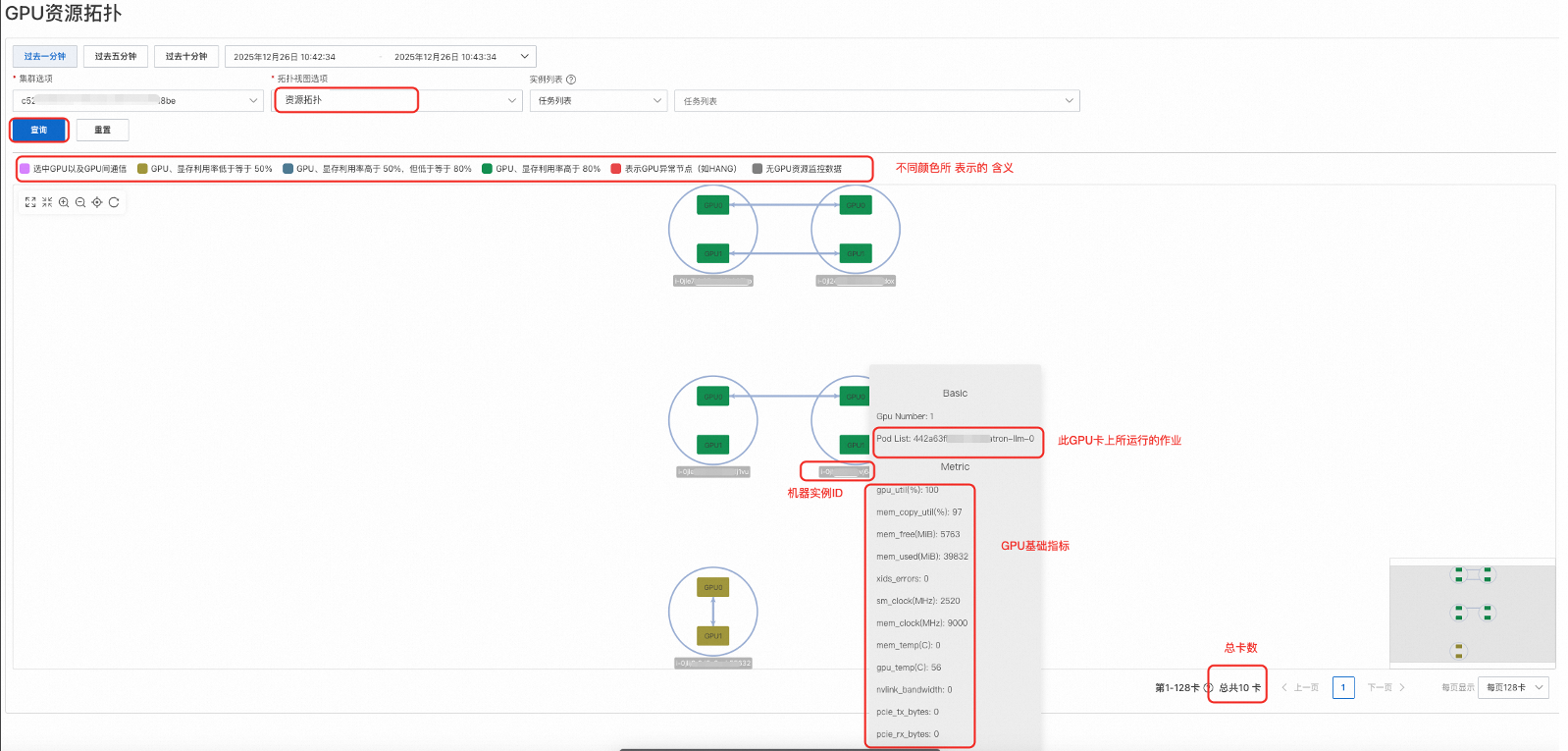

当单击查询后，会展示指定查询对象的GPU拓扑关系图，未指定对象则为GPU集群所有拓扑关系。在如下拓扑图中：
圆形节点表示一台机器、内部的方块表示机器上的GPU卡，根据GPU卡资源使用情况，方块会存在不同着色。
GPU卡与GPU卡之间的连线，表示卡间通信
鼠标放到节点内的GPU卡上，会展示GPU的监控指标，如GPU利用率、显存使用情况，xid计数，nvlink带宽、pcie收发字节数等指标

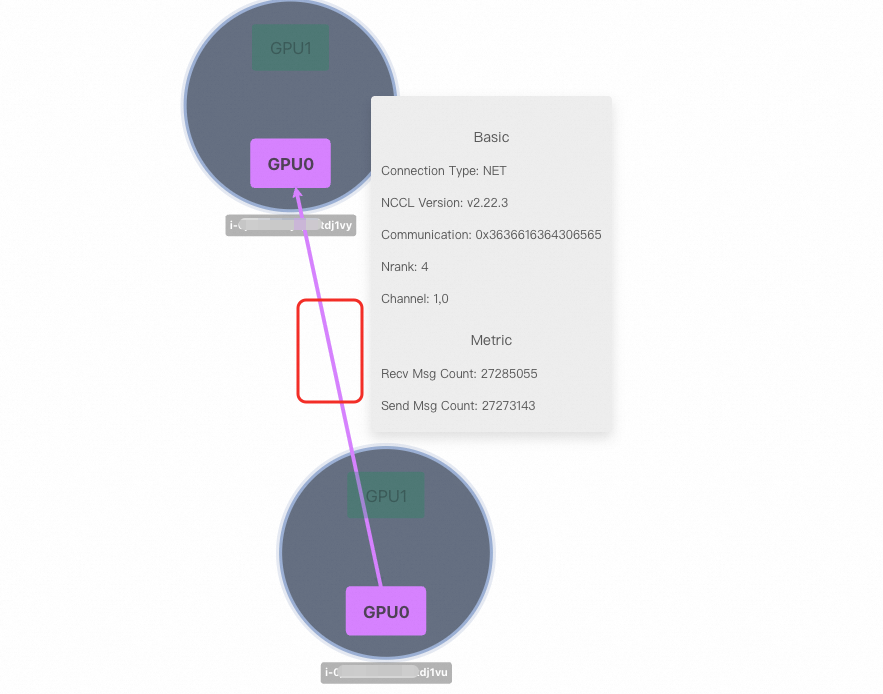

鼠标悬停在线上，会展示GPU之间的send、recv收发计数，注意（节点内GPU间如连接类型为P2P，收发不支持计数，仅支持表示集合通信中的数据传递方向，跨节点GPU之间的通信，连接类型为NET情况下，支持收发计数）。

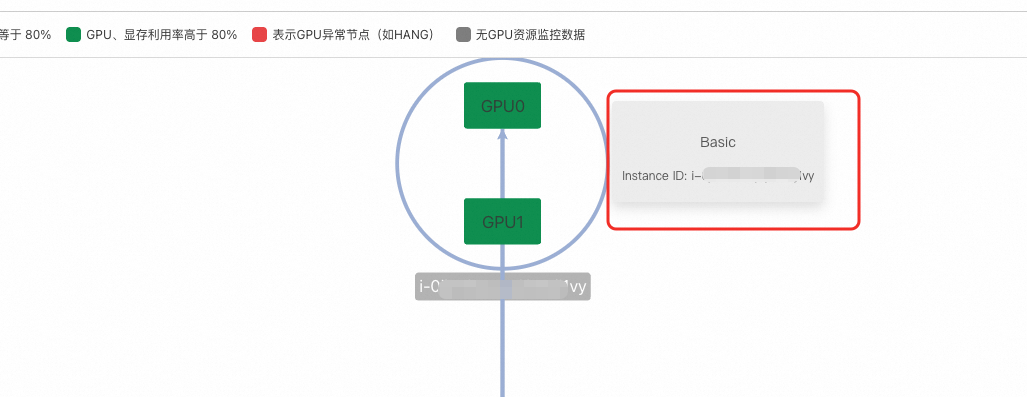

鼠标放到节点上，悬浮展示实例ID。
集合通信拓扑视图
集合通信拓扑相关参数说明：
通信组：在分布式任务中，是一组参与集合通信的进程/节点的集合。它定义了哪些设备（如 GPU）或节点需要参与特定的通信操作
Channel：是通信的逻辑或物理通道，用于管理数据传输的路径和资源，也是一组通信资源（如 CUDA 流、内存缓冲区），每个 Channel 可以绑定多个 GPU，并支持多个通信流（Streams）并行操作
拓扑类型：描述节点或设备之间的物理或逻辑连接关系（如树形、环形、网格等）。它是集合通信算法选择和性能优化的关键依据

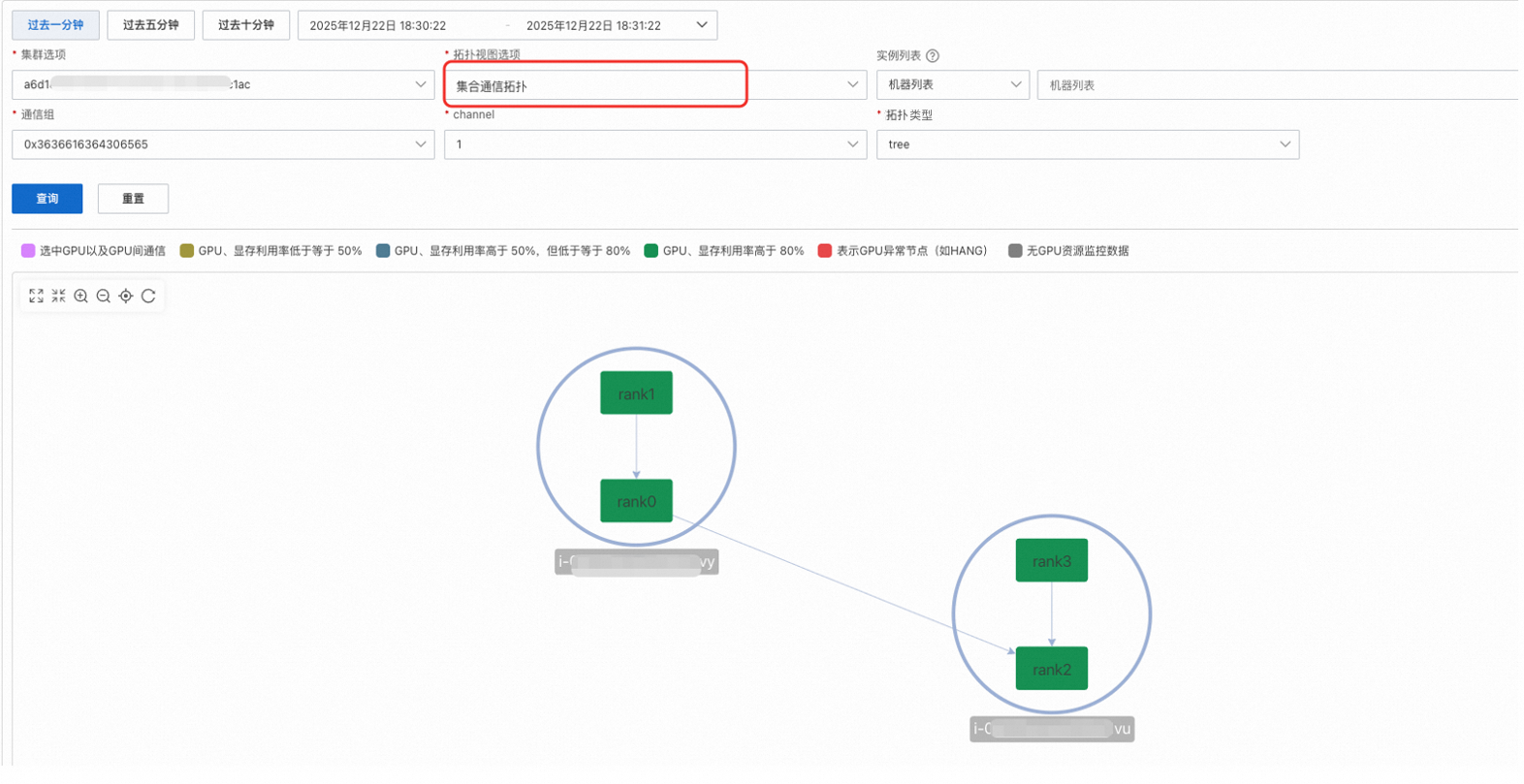

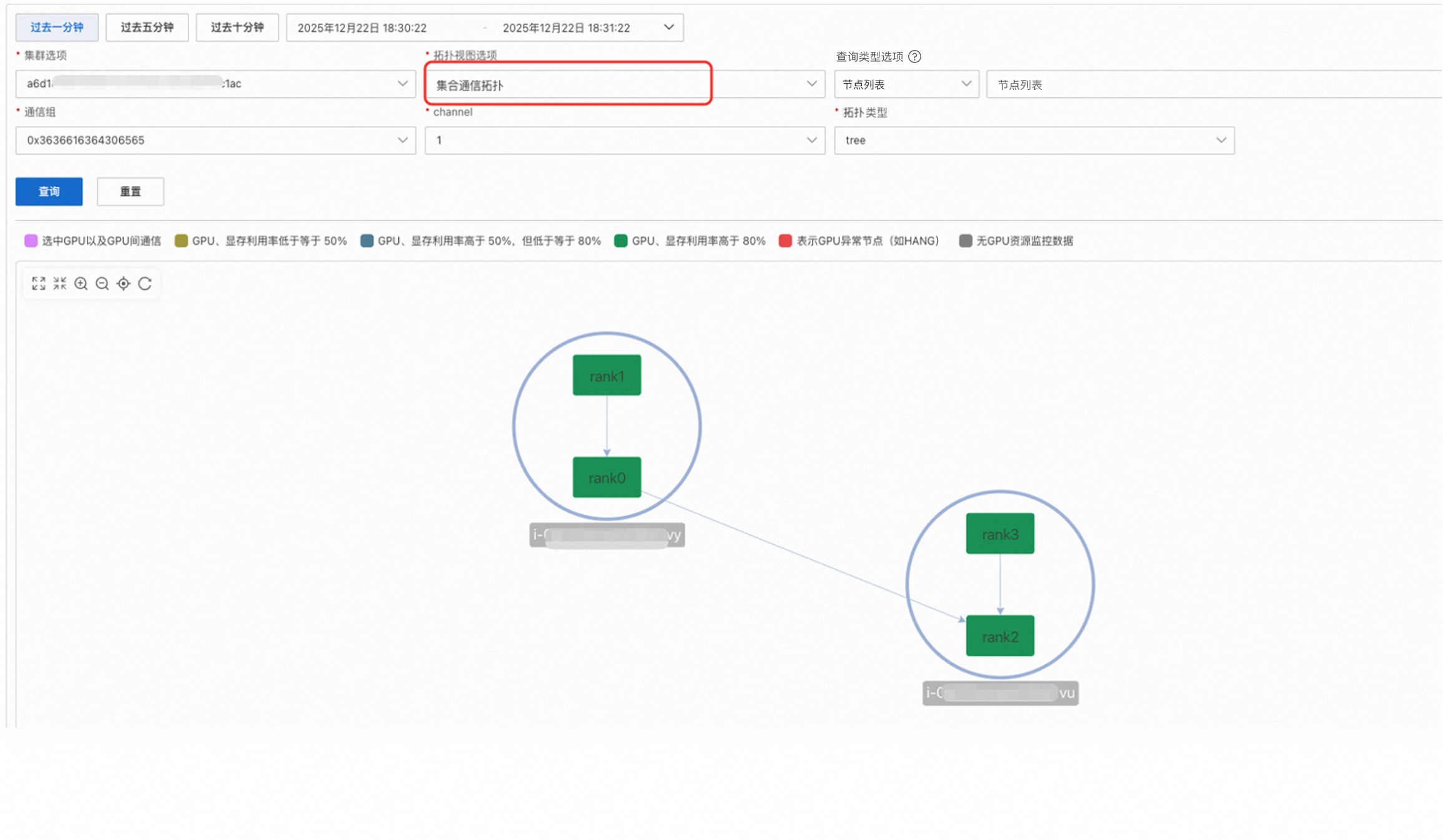

拓扑视图选项选择集合通信拓扑，选择通信组、channel、拓扑类型，点击查询，查询到的数据为指定通信组、channel、拓扑的GPU间通信关系，这有利于分析训练任务的多卡通信问题：如多卡间通信拓扑是否符合预期（假设预期为ring拓扑、但实际为tree拓扑）、GPU间通信计数是否符合预期（如在任务HANG住情况下，GPU间收、发是否一致、或者查看是否在同一个拓扑中，是否存在某些GPU间的收发计数远低于其他GPU间收发计数导致的性能问题）。

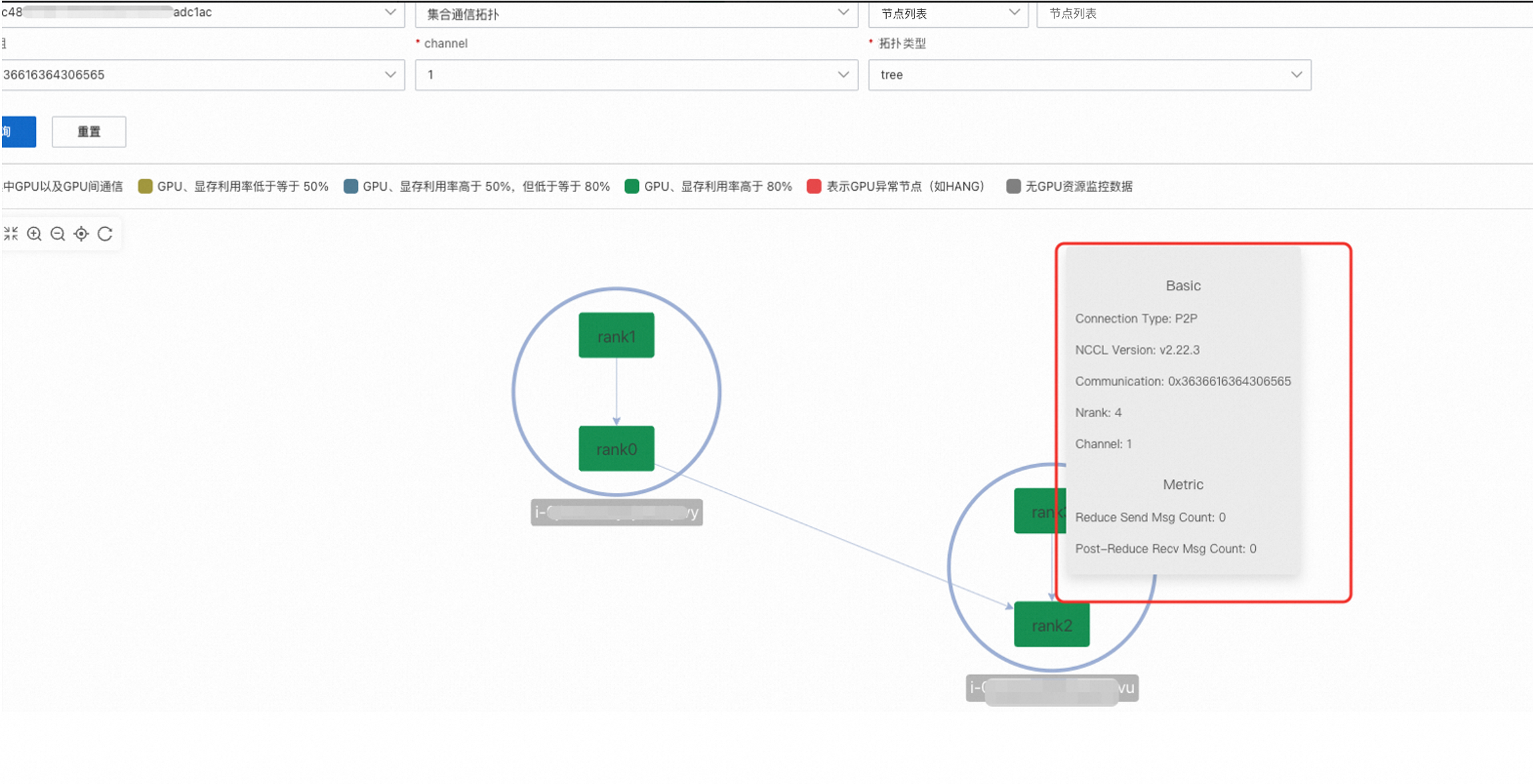

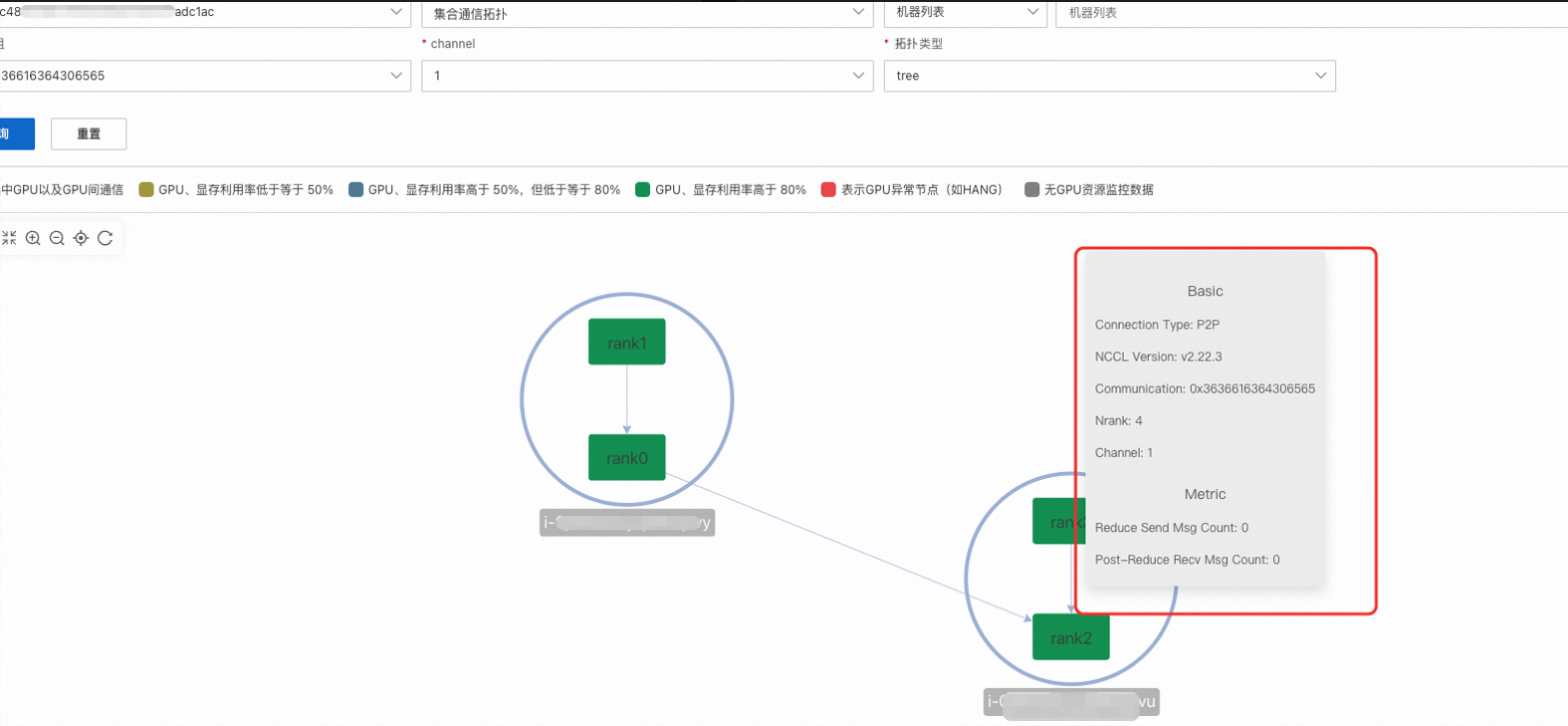

鼠标放在节点上、GPU上、连线上，支持展示GPU指标、NCCL版本、通信计数。
