漏斗图

图表绑定的数据源支持固定数据源及动态数据源。数据源类型需为List<Structure>，Structure为结构对象类型。List中的每个数据对应着漏斗图中每个数据。

• 当数据源为固定值时，您可以单击编辑数据，在数据编辑对话框中设置数据源。

• 当数据源为动态值时，支持绑定List<Structure>类型的变量。

将漏斗图组件拖入编排页面画布中时，其数据源分为固定值和动态值

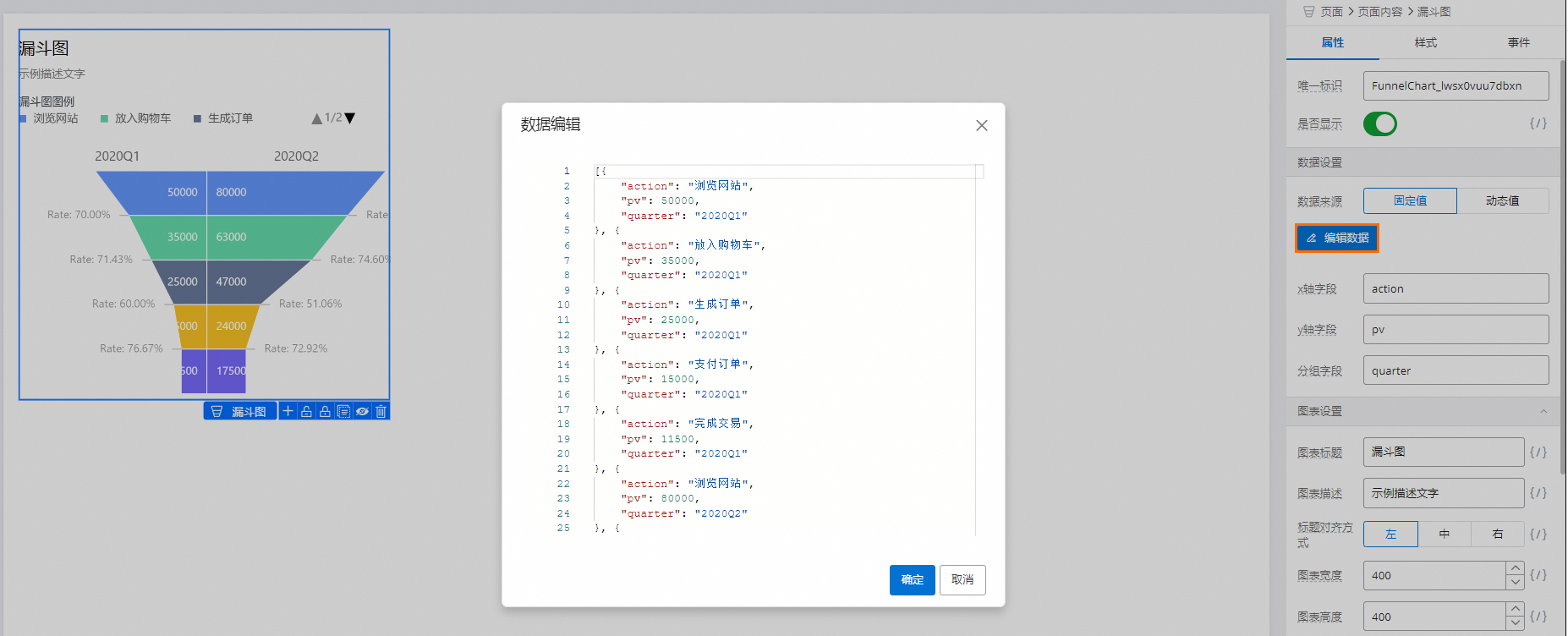

• 当数据源为固定值时，您可以参考以下示例添加或删除数据源。当数据源为 固定值 时，在右侧属性面板的数据设置区域选中 固定值，单击 编辑数据 按钮打开数据编辑弹窗，以 JSON 格式编辑图表数据。同时可配置 x轴字段（如 action）、y轴字段（如 pv）和 分组字段（如 quarter）分别对应数据中的字段名。

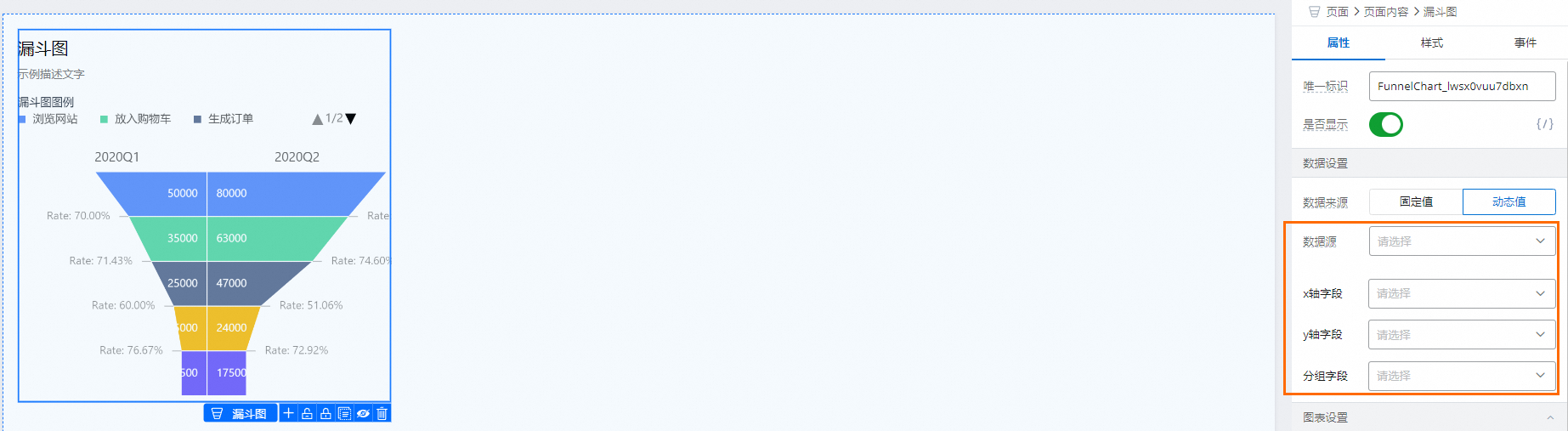

• 当数据源为动态值时，需要绑定一个类型为List<Structure>的变量，其中Structure为组件中每项数据对应的类型。当数据源为动态值时，需在右侧属性面板的数据设置区域依次配置数据源、x轴字段、y轴字段和分组字段四个下拉选择项，完成漏斗图的动态数据绑定。

漏斗图组件部署效果如下所述。漏斗图组件可展示多阶段转化数据。例如，交易漏斗包含浏览网站、放入购物车、生成订单、下单、支付五个阶段，每个阶段显示具体数量及与上一阶段的转化率（如放入购物车转化率 36%/45%），并支持多组数据（如 2022Q1 与 2022Q2）对比展示。
