本文介绍条件分支节点的配置详情。此节点可以组合多个条件,改变流程的执行方式。
节点信息
节点图标
节点名称
条件分支。
前提条件
已在Chat App 消息服务控制台>流程编排器>流程管理页签,单击需编辑的流程名称,进入流程的编排页面。
操作步骤
单击画布上的条件分支节点图标,查看右侧节点配置区域。
根据需求配置节点数据,详细配置说明请参见配置项说明。
配置完成后,单击保存。
配置项说明
您可以单击添加新分支,增加新的分支。分支匹配规则设置如下:
配置项 | 说明 | 示例 |
选择变量 | 从变量下拉框中选择需要判断的变量。变量来自于可用变量列表中的默认可用变量,以及用户自定义变量,详情参见如何使用可用变量。 | And示例,此示例表示:必须同时满足userChooseLanguage为English和incomingMessage包含English时,才会执行后续操作。 Or示例,此示例表示:满足userChooseLanguage为English或incomingMessage包含English中任意一条规则,即可执行后续操作。 |

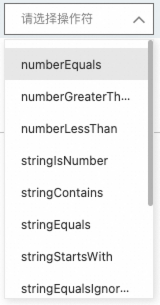

选择匹配规则 | 从匹配规则中选择所需规则。可选规则如下:
| |
设置匹配内容 | 自定义匹配内容。 | |
配置规则的判断方式 | 分支中如果存在多个规则或规则组,通过选择And/Or来配置规则的判断方式。
|
节点配置示例
此示例表示:
用户满足中文分支规则时,会触发中文消息发送,并继续后续流程。
用户满足英文分支规则时,会触发英文消息发送,并继续后续流程。
未满足任意分支时,会跳转到指定的其他节点。
