如何使用流程编辑器

本文介绍流程编辑器的使用方法,包含新建流程、画布编排的流程及上线。

操作概述

流程编辑器的操作步骤大致分为5步:

  1. 创建流程:通过创建新的流程,或者上传从流程编辑器其他流程中导出的 JSON,来获得可使用的流程。

  2. 画布编排:按照您的需求,拖拽所需的组件到画布中,并配置组件数据。

  3. 流程上线:画布编排完成后,上线流程。

  4. 流程编辑(可选):在画布编排保存后或流程上线后,可对流程进行编辑,修改基础信息等。

  5. 流程删除(可选):在画布编排保存后,若不再需要此流程,可对流程进行删除。

前提条件

由于流程编辑器的组件中涉及WhatsApp消息服务、Messenger消息服务、Instagram消息通道的使用,请您在使用流程编辑器前完成以下操作:

操作步骤

1. 创建流程

根据需要,选择不同的创建方式,创建流程。步骤如下:

  1. 创建入口:在Chat App 消息服务控制台>流程编辑器>流程管理页签,单击创建流程image

  2. 选择创建方式:根据需求选择创建方式,可使用空白画布新建导入流程或者使用模板新建,下面将介绍这三种方式。image

    使用空白画布新建

    在空白画布中自助创建流程。

    创建方式

    说明

    触发器类型-手动

    通过OpenAPI或者营销活动进行触发。

    触发器类型-WhatsApp

    通过WhatsApp消息触发。

    触发器类型-Instagram

    通过Instagram消息触发。

    导入流程

    上传从流程编辑器其他流程中导出的 JSON,导入后可快速创建与源流程相同的流程。

    使用模板新建

    在对话框中单击查看模板进行选择,单击确认完成流程创建。

    说明

    使用模板新建的其他方式可以在流程编辑器>模板查看页签进入模板,根据实际需要对流程模板中的组件进行二次编辑并单击创建流程,完成流程创建。

  3. 设置流程信息:选择好创建方式后,输入流程名称及备注,单击确认,即可完成创建。image

    说明

    使用空白画布创建和导入流程时需要设置流程编辑信息。

2. 画布编排

根据需求设计并编排画布。

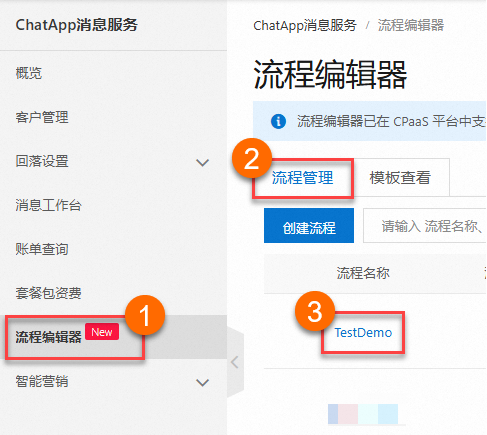

  1. 进入画布编排页面:在Chat App 消息服务控制台>流程编辑器>流程管理页签,单击需编辑的流程名称,进入画布的编排页面。image

  2. 画布编排:在画布编排页面,单击组件库图标,根据设计,拖拽所需组件到画布中进行编辑,组件需放置在开始与结束组件之间,或者单击开始与结束之间的image号。image

  3. 组件配置:根据需求配置组件数据,具体的配置说明可参见流程编辑器组件说明image

  4. 保存:画布编排完毕后,单击保存,保存画布编排流程。image

    说明

    为了防止意外丢失数据,建议在画布编排过程中合理使用保存按钮,及时保存数据。

3. 流程上线

上线编排完成的画布流程。需要用户回复消息触发的流程,流程只有在已上线,且已关联营销活动时,才能被正常触发。流程与营销活动关联具体参见营销活动管理

  1. 进入画布编排页面:在Chat App 消息服务控制台>流程编辑器>流程管理页签,单击需上线的流程名称,进入画布的编排页面。image

  2. 上线流程:单击对话框中的发布,即可上线流程。上线成功后会弹出成功的提示。如若需要对流程下线,在流程编辑器>流程管理>流程名称页签,点击下线在弹出的对话框中单击确认image

  3. 查看流程状态:在Chat App 消息服务控制台>流程编辑器>流程管理页签,查看流程是否为上线状态。image

4. 流程编辑(可选)

在完成流程的上线或画布编排保存后可以对流程进行编辑操作,可以修改流程的基础信息Waba绑定日志

  1. 编辑入口:Chat App 消息服务控制台>流程编辑器>流程管理页签,对需编辑流程单击编辑7F409FFF-1DD0-4941-9A4B-89C29D7B02F0

  2. 基础信息编辑:进入编辑流程对话框后,对需要修改的Flow基础信息进行修改,其中包括流程名称备注AC4D68BC-7DB0-49e1-AA3F-5F34E3276823

  3. 绑定编辑:单击对话框对应流程触发器的绑定,对绑定信息进行修改。AF8B7EFD-443D-4fdd-8C37-79526E2B7193

    说明

    在编辑流程对话框中,其中绑定页签只有是在触发器类型是WhatsApp、Viber、 Instagram 的时候可用,手动触发没有绑定页签。绑定操作仅当流程状态为已下线时可操作。

  4. 日志:单击对话框中的日志,可对日志进行启用和关闭的操作。启用日志功能后,ChatFlow触发和运行的内容就会被阿里云日志服务采集到。届时您可以查看日志,从而方便您的代码调试、故障分析、数据分析等操作。需开通日志服务,具体操作,请参见日志服务快速入门image

  5. 修改完成后单击编辑流程对话框中的确认完成流程编辑。

5. 流程删除(可选)

在完成画布编排保存后,若不再需要此流程,可以对流程进行删除操作。删除操作只能删除状态为已下线的流程。在Chat App 消息服务控制台>流程编辑器>流程管理页签,单击删除。在弹出的对话框中单击确认完成流程删除。

重要

删除操作不可撤销,删除后流程将不可使用,请谨慎操作。
