公共云网络型负载均衡NLB支持通过IP类型服务器组挂载云盒内的ECS实例。您可以利用这一能力，将云盒ECS与公共云ECS统一接入NLB，实现跨部署环境的四层流量负载均衡和高可用容灾。

应用场景

云盒业务对外发布：云盒内部署的业务需要通过公网对外提供服务，借助公共云NLB获取公网入口和流量分发能力。
混合部署高可用：业务同时部署在云盒和公共云，通过NLB统一分发流量。当一端故障时，NLB自动将流量切换到另一端，实现跨环境容灾。
就近接入与弹性扩展：利用云盒处理本地低延迟请求，同时通过公共云ECS应对流量峰值。

工作原理

NLB的IP类型服务器组支持添加私网IP地址作为后端服务器，添加的IP地址不限于当前服务器组所在VPC网段内。云盒与公共云处于同一VPC下，云盒ECS的私网IP地址可以直接添加到公共云NLB的IP类型服务器组中。NLB通过四层（TCP/UDP）协议将客户端请求分发到后端服务器，并通过健康检查自动摘除故障节点。

方案概览

本文介绍以下两种典型场景的配置方法：

场景	说明	适用情况
场景一：NLB挂载云盒内多台ECS	将云盒内多台ECS接入公共云NLB，实现云盒业务的负载均衡和公网访问	业务全部部署在云盒内
场景二：NLB同时挂载云盒ECS和公共云ECS	将云盒ECS和公共云ECS同时接入NLB，实现跨环境的混合负载均衡	业务在云盒和公共云混合部署

注意事项

云盒ECS必须通过IP类型服务器组添加到NLB，不支持使用"服务器类型"服务器组直接添加。
IP类型服务器组仅支持添加私网IP地址，不支持公网IP地址。
NLB实例的可用区选择不包含云盒可用区，应选择公共云的可用区。云盒ECS通过IP地址加入后端服务器组。
建议NLB实例至少选择2个公共云可用区，确保NLB自身的高可用。
创建NLB实例前，请确保所选可用区的交换机中预留足够的可用IP。建议每个交换机内预留至少8个IP地址。

场景一：NLB挂载云盒内多台ECS

本场景将云盒内的多台ECS实例（ECS01、ECS02）接入公共云NLB，通过NLB实现云盒业务的负载均衡和公网对外服务。

前提条件

已开通云盒服务，且云盒状态为运行中。
已在云盒内创建至少2台ECS实例（例如ECS01和ECS02），并完成业务部署（例如部署Web应用并开放80端口）。
云盒ECS所在VPC的公共云可用区下有可用的交换机。

步骤一：创建公网NLB实例

登录网络型负载均衡NLB控制台。
在顶部菜单栏选择云盒所在的地域。
在实例页面，单击创建网络型负载均衡。

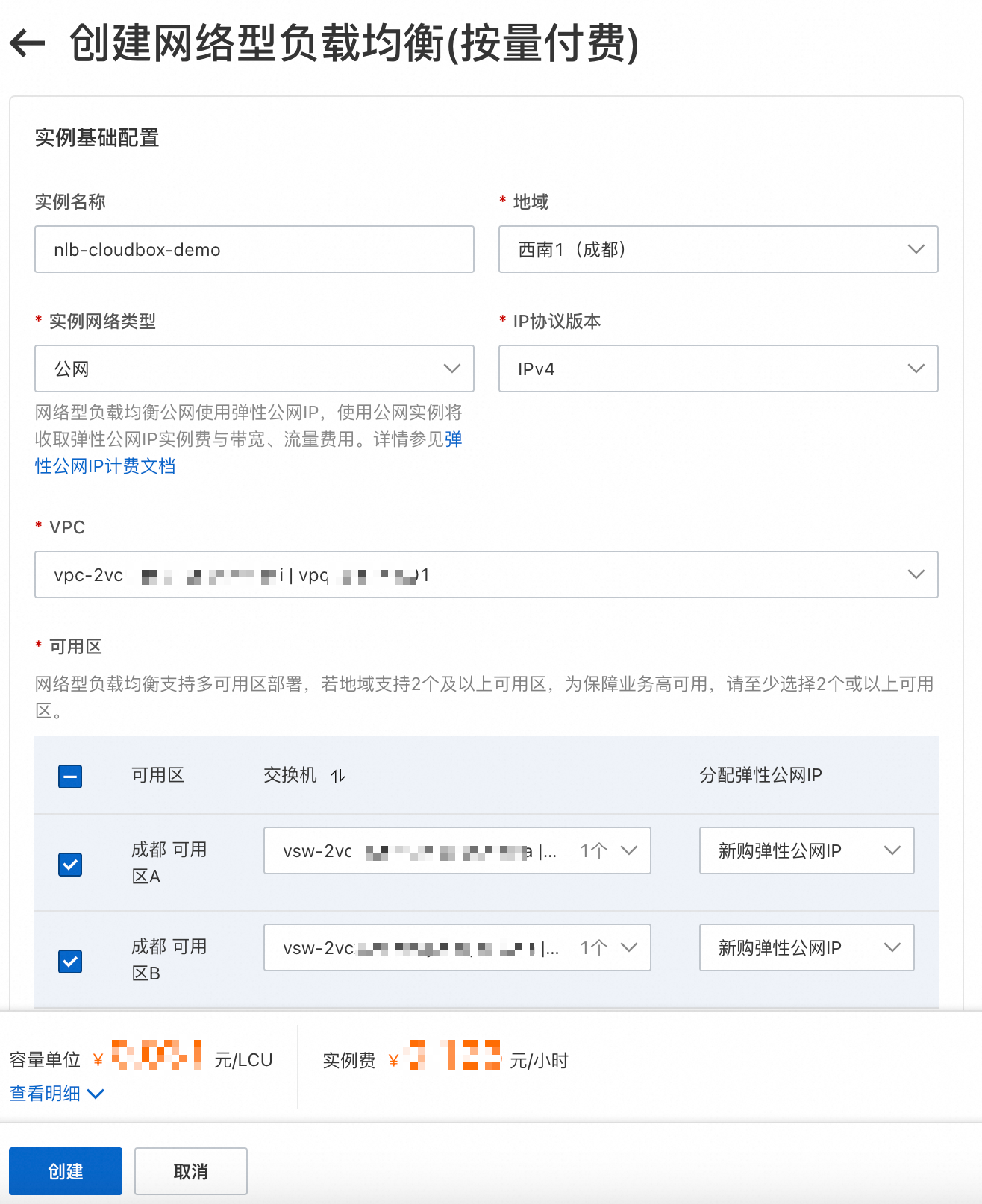

在购买页面完成以下关键配置：

配置项	说明
实例名称	输入实例名称，例如`nlb-cloudbox-demo`。
实例网络类型	选择公网。系统会为每个可用区分配一个弹性公网IP（EIP），用于对外提供服务。如果无需公网访问，可选择私网。
VPC	选择云盒ECS所在的VPC。
可用区	至少选择2个公共云可用区（非云盒可用区），并为每个可用区选择交换机。选择公网类型时，还需为每个可用区分配EIP（可选择新购弹性公网IP或使用已有EIP）。

说明

首次创建NLB实例时，需要单击创建服务关联角色来关联AliyunServiceRoleForNlb角色，允许NLB访问您的弹性网卡、弹性公网IP等资源。

单击创建，完成购买。
返回实例页面，确认新创建的实例状态正常。

步骤二：创建IP类型服务器组

重要

云盒ECS必须通过IP类型服务器组添加到NLB，不支持使用服务器类型服务器组。

在左侧导航栏，选择网络型负载均衡 NLB > 服务器组。
在服务器组页面，单击创建服务器组。

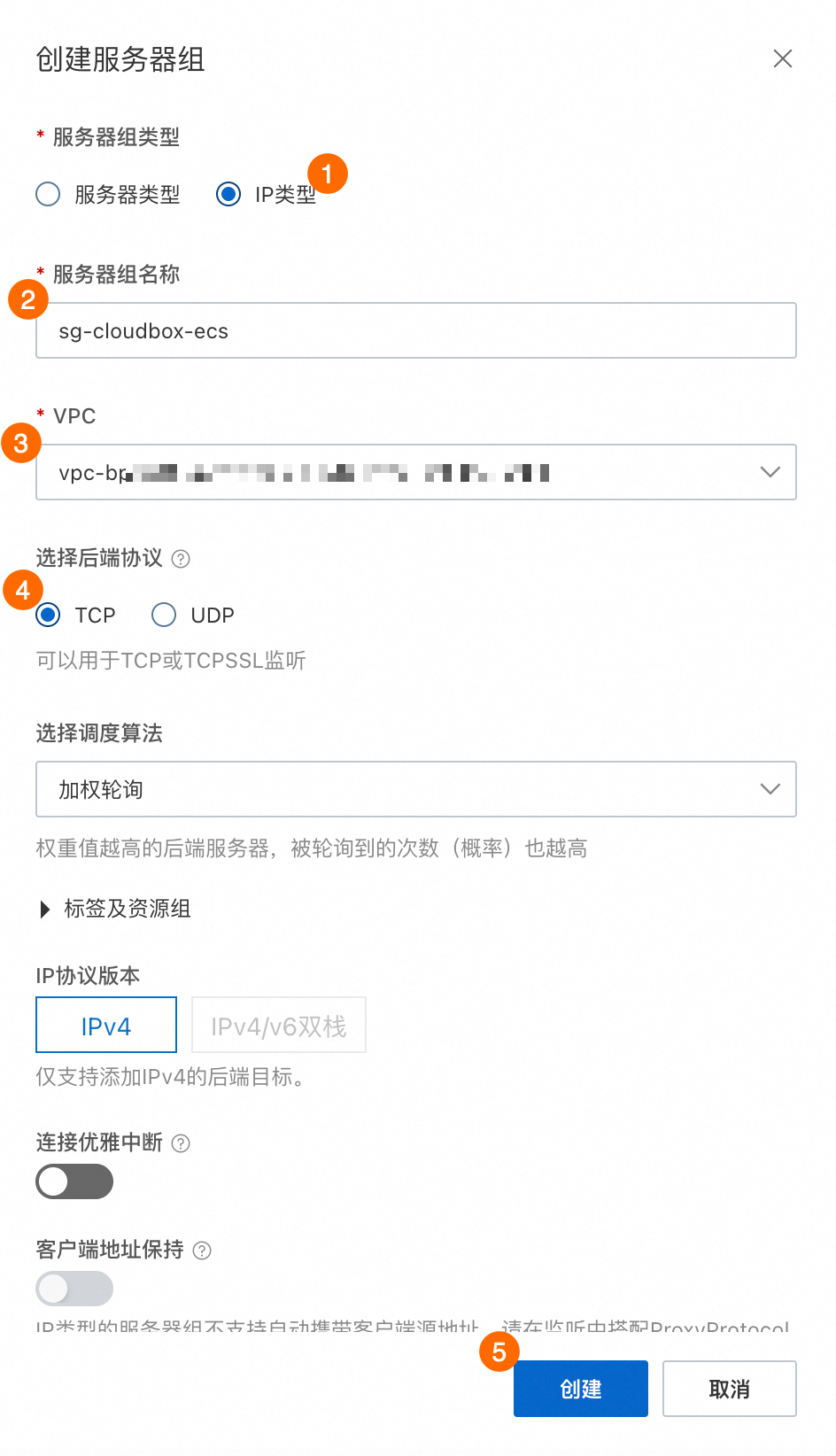

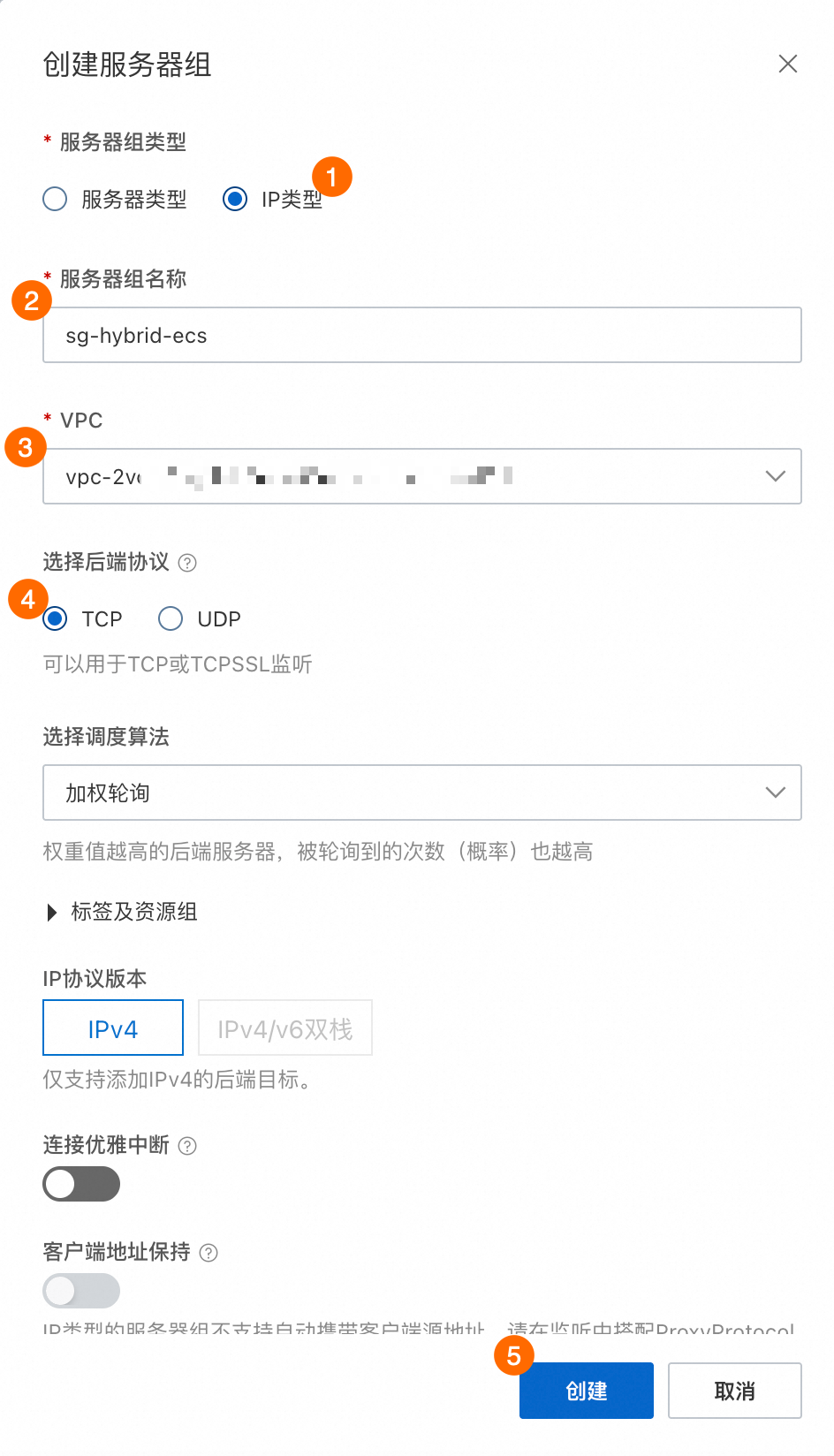

在创建服务器组对话框，完成以下配置：

配置项	说明
服务器组类型	选择IP类型。
服务器组名称	输入服务器组名称，例如`sg-cloudbox-ecs`。
VPC	选择云盒ECS所在的VPC。
后端协议	选择TCP。
调度算法	根据业务需求选择，默认为加权轮询。
健康检查	保持默认开启。健康检查协议默认为TCP，通过发送SYN握手报文检测后端服务器端口是否存活。

单击创建。

步骤三：添加云盒ECS的私网IP地址

在服务器组页面，找到刚创建的服务器组，单击服务器组ID。
在后端服务器页签，单击添加IP。

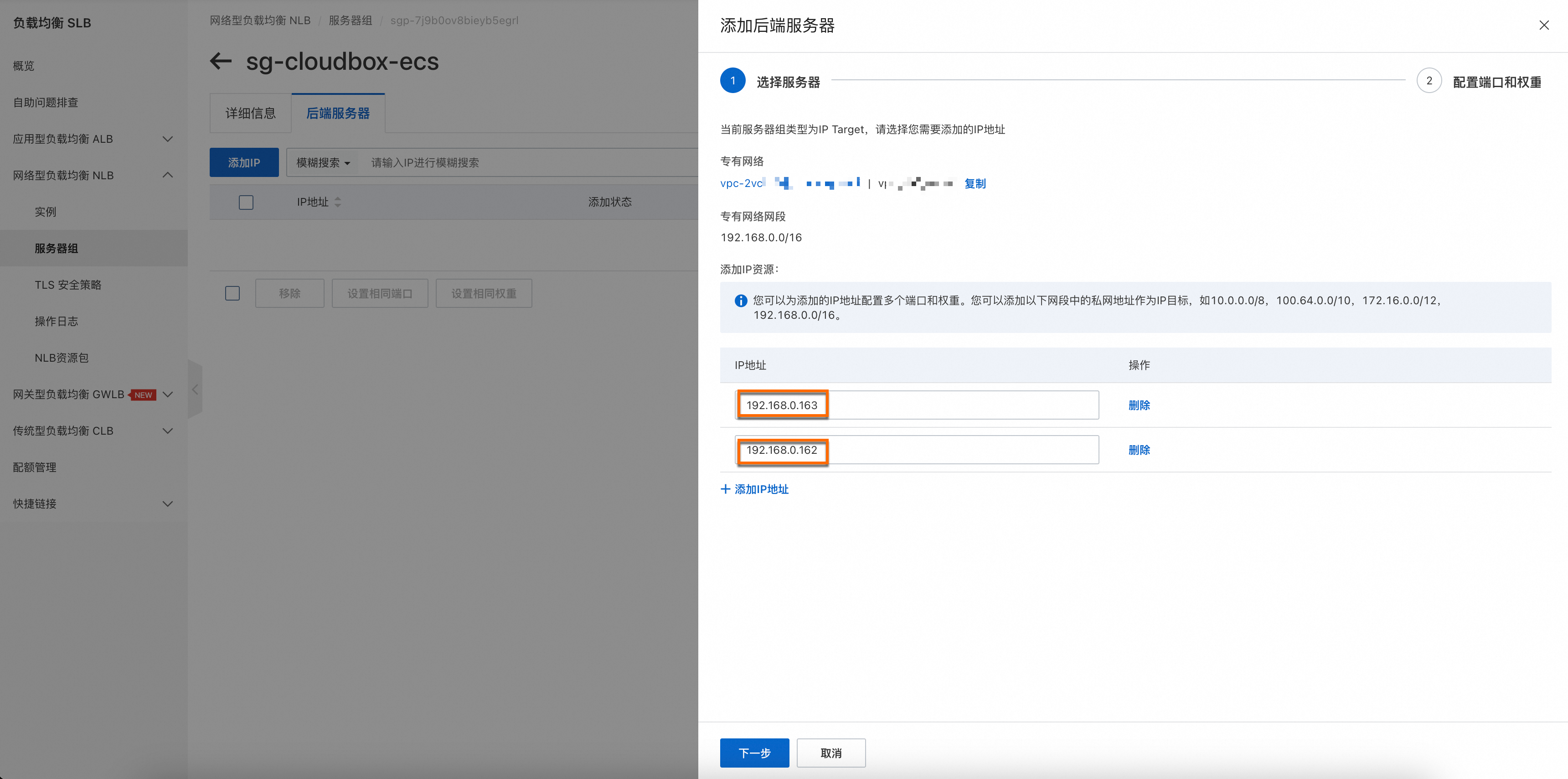

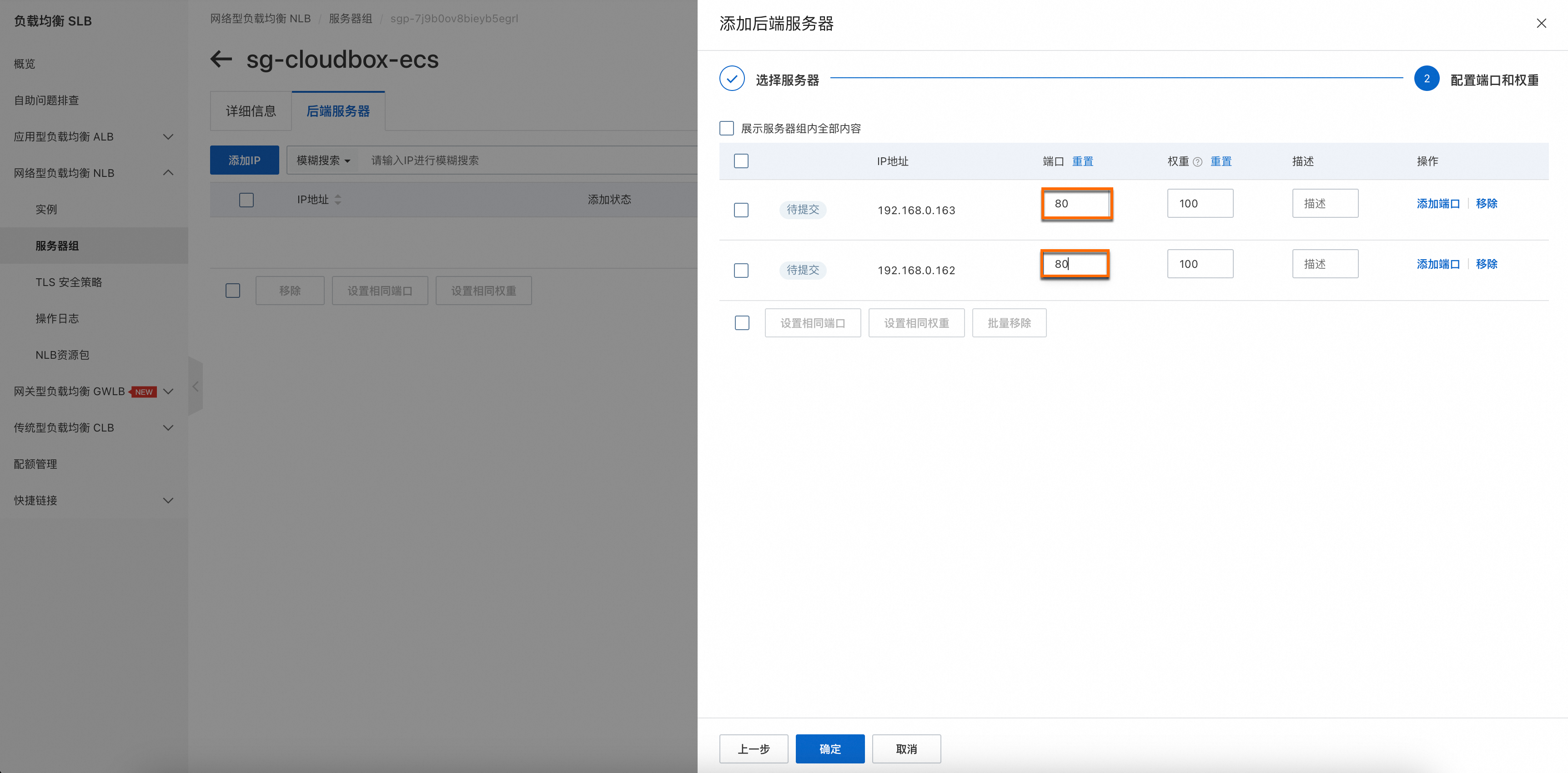

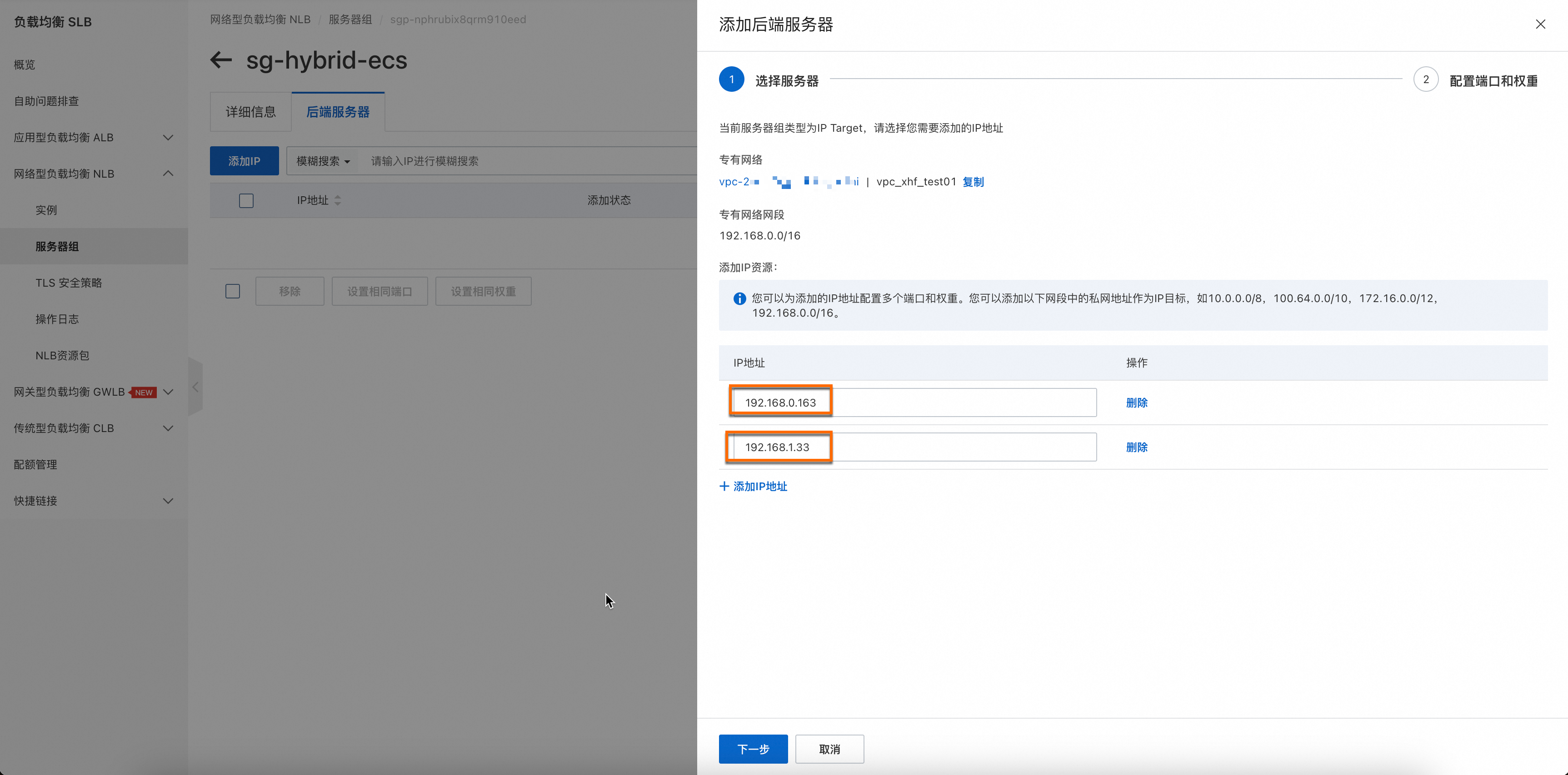

在添加后端服务器面板，依次输入云盒ECS01和ECS02的私网IP地址，单击下一步。
说明
如何获取云盒ECS的私网IP地址：登录ECS控制台，在实例列表中查看云盒ECS实例的主私网IP。

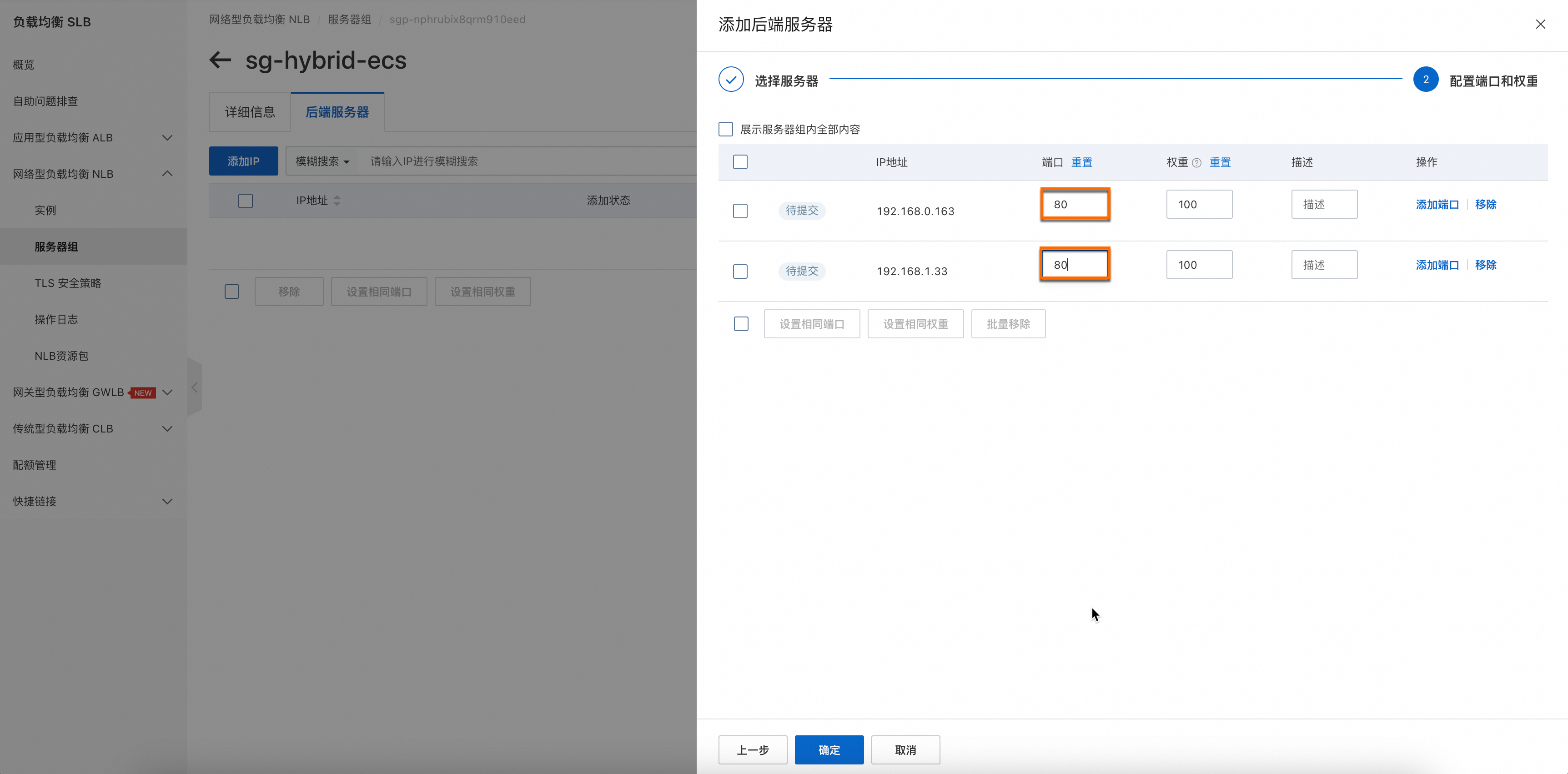

设置端口为80（与ECS上的业务端口一致），权重保持默认值100，单击确定。

步骤四：创建TCP监听

在左侧导航栏，选择网络型负载均衡 NLB > 实例。

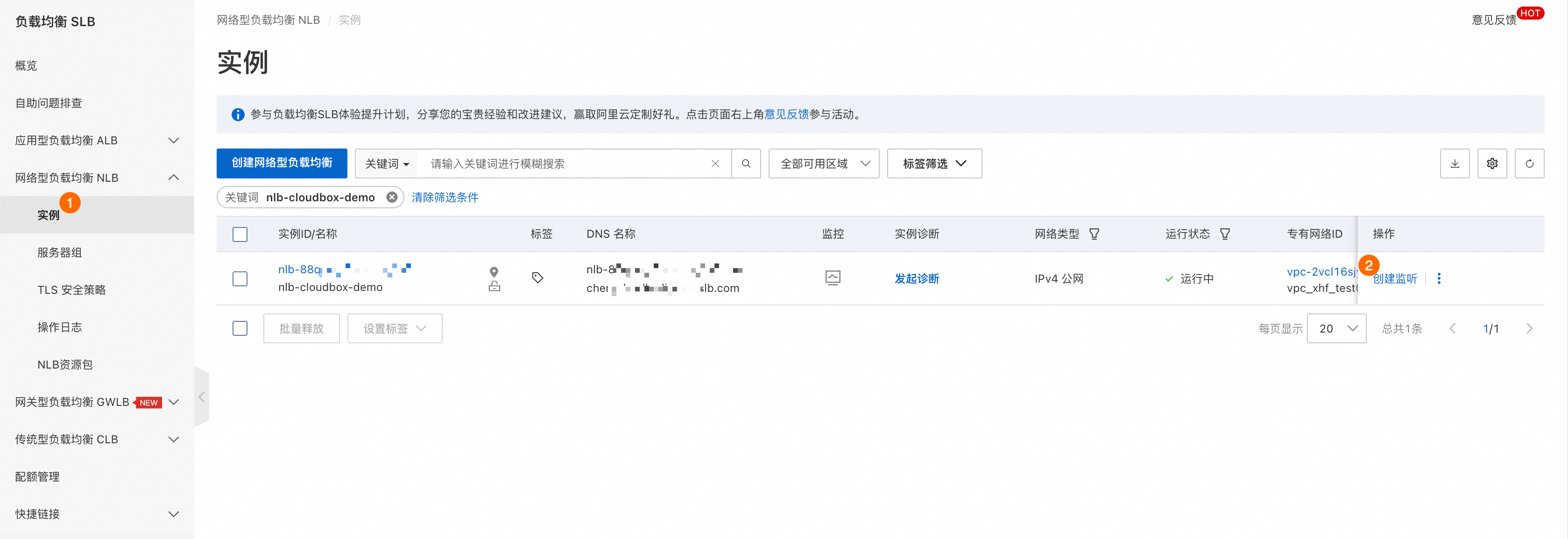

找到已创建的NLB实例，在操作列单击创建监听。

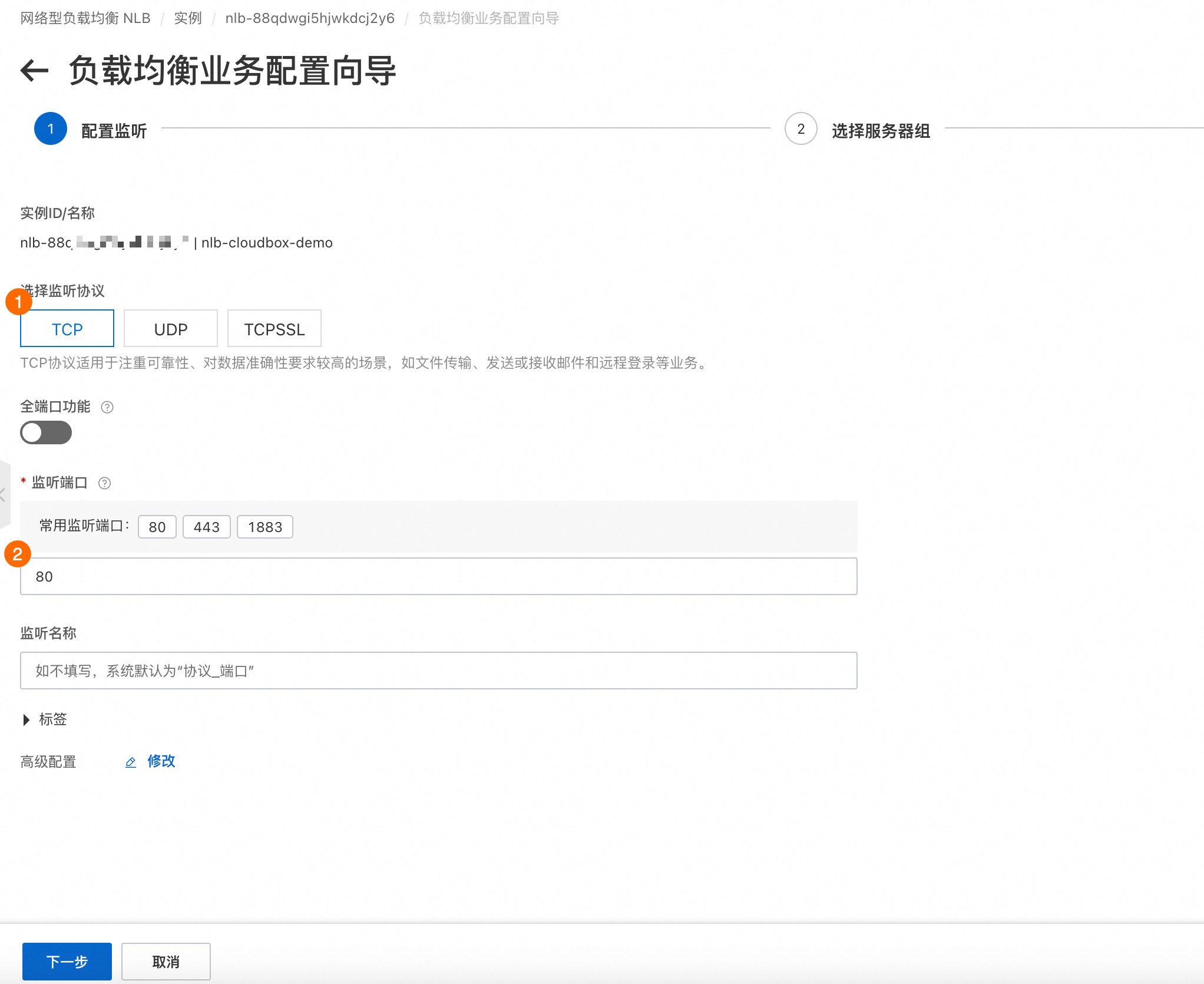

在配置监听页面，完成以下配置：
配置项
说明
监听协议
选择TCP。
监听端口
输入80。

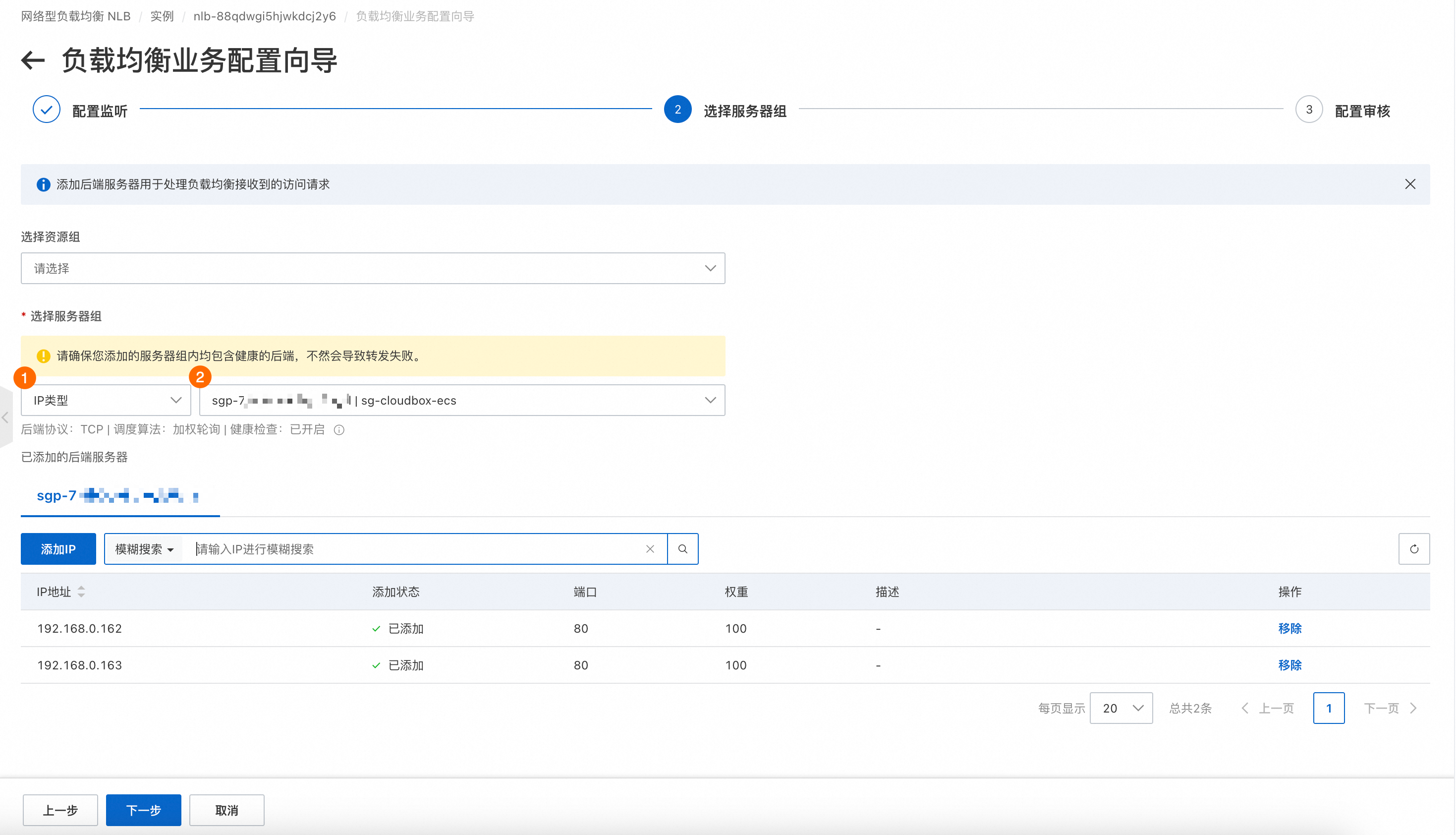

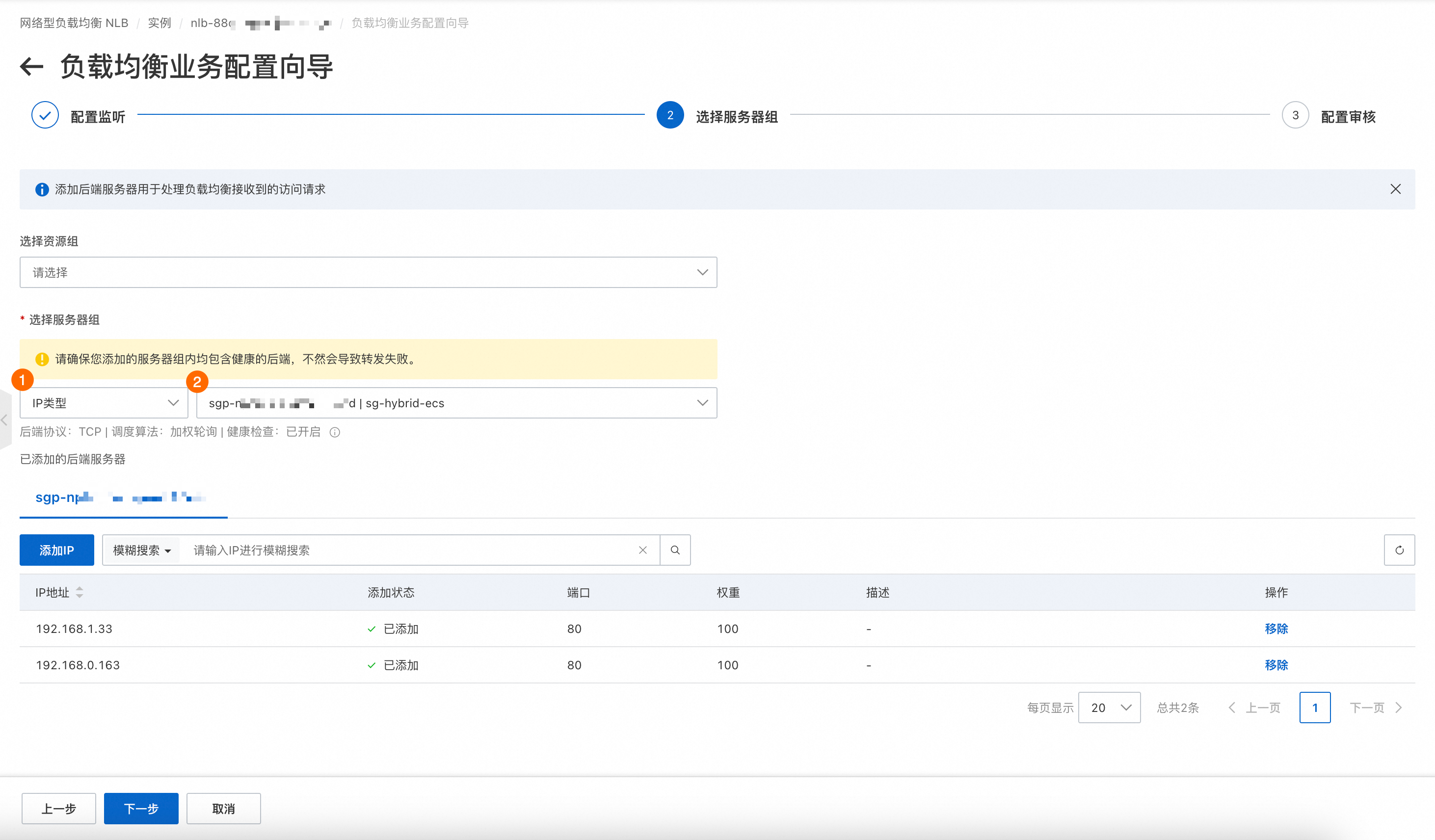

单击下一步，在选择服务器组页面选择IP类型，然后选择已创建的服务器组。
单击下一步，确认配置后单击提交。
返回监听页面，等待健康检查状态变为正常。
说明
健康检查生效需要一定时间，通常为几十秒。如果状态持续异常，请检查云盒ECS的安全组是否放行了健康检查端口。

（可选）通过NLB实现TCPSSL卸载

如果需要加密传输，可以添加TCPSSL监听，由NLB完成SSL终结，后端ECS无需处理加解密。购买正式证书后，执行操作：

在NLB实例的监听页面，单击创建监听。
在配置监听页面，监听协议选择TCPSSL，监听端口设置为443。
单击下一步，在配置SSL证书页面：
- 在选择服务器证书下拉框中选择已有的服务器证书。如果没有证书，可单击创建SSL证书前往证书中心购买或上传。
- 选择TLS安全策略。如果没有可选策略，可单击创建TLS安全策略创建。
单击下一步，选择已创建的IP类型服务器组，确认配置后提交。

重要

TCPSSL监听要求服务器组的后端协议为TCP。流量经过NLB后已完成SSL解密，后端服务无需再进行SSL处理。TCPSSL类型的监听不能选择已开启客户端地址保持功能的服务器组。如需获取客户端源IP地址，可通过监听中的ProxyProtocol实现。

步骤五：配置域名解析

在实际业务中，建议使用自有域名而非直接使用NLB的公网IP。

登录云解析DNS控制台。
找到目标域名，单击解析设置。

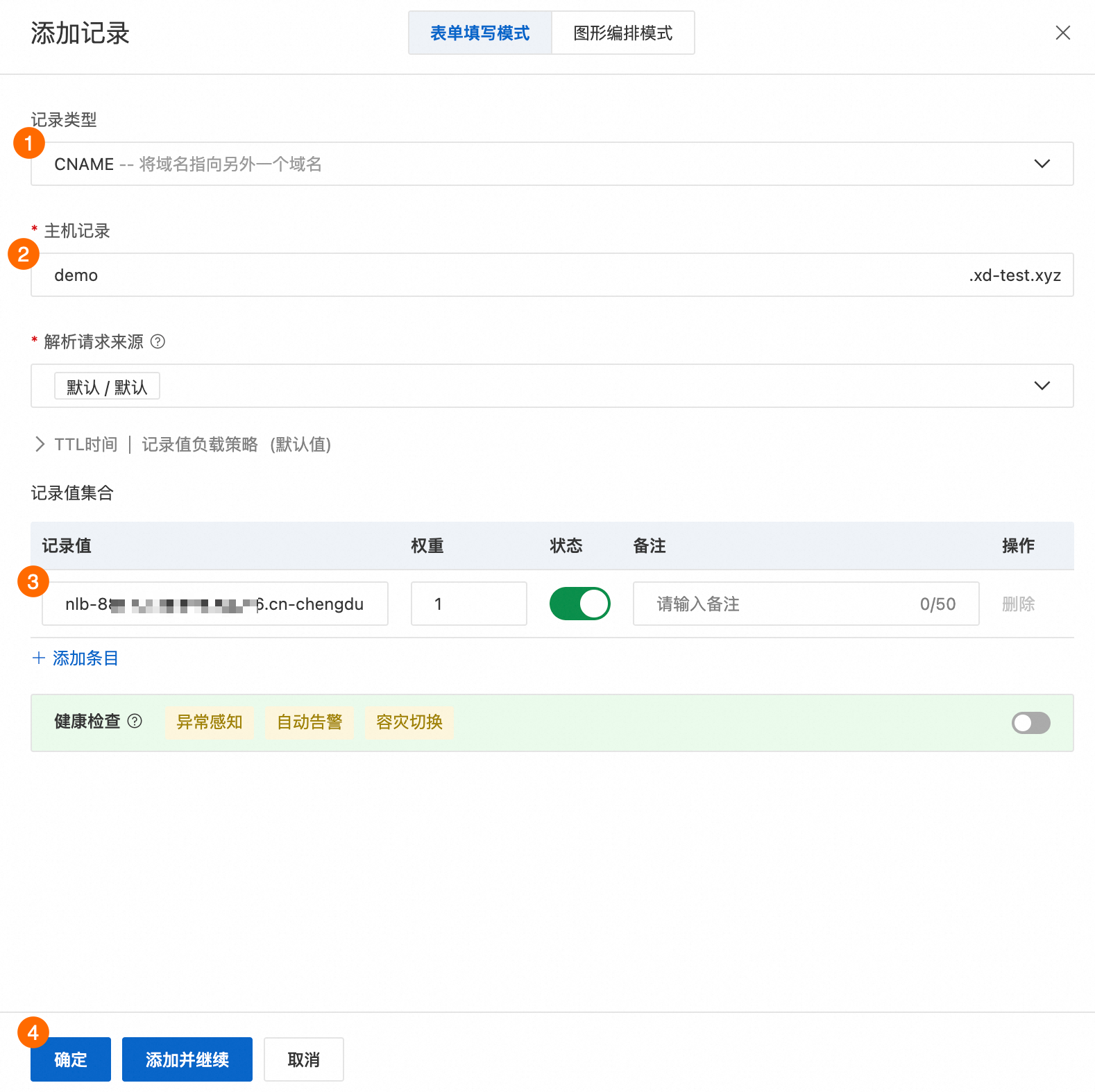

单击添加记录，添加一条CNAME记录：
配置项
说明
记录类型
选择CNAME。
主机记录
输入域名前缀，例如demo。
记录值
输入NLB实例的DNS 名称。可在NLB实例详情页查看。
单击确定。

验证结果

验证负载均衡：通过浏览器多次访问域名（或NLB公网IP），确认请求被分发到不同的云盒ECS实例。
验证故障切换：关闭其中一台云盒ECS（例如停止ECS02的Web服务），再次访问域名，确认NLB自动将请求转发到ECS01，业务不中断。
验证自动恢复：重新启动ECS02的Web服务，等待健康检查恢复正常后，确认NLB重新将流量分发到两台ECS。

场景二：NLB同时挂载云盒ECS和公共云ECS

本场景将云盒ECS01和公共云ECS03同时接入NLB，实现跨部署环境的混合负载均衡。当一端出现故障时，NLB自动将流量切换到另一端。
