基于 OpenTelemetry Collector 写入指标到阿里云 Prometheus

更新时间：
产品详情
我的收藏

该方案将部署在 ACK 容器集群，且已经进行 OpenTelemetry SDK 埋点的应用，通过阿里云可观测监控 Prometheus 版实现指标全面监控。统一采集 OTel 原生指标、业务自定义埋点指标和 Trace Span 转化的指标，实现应用全面监控。将 Trace 数据转换为指标，可以有效降低数据摄取量。

OpenTelemetry 概述

OpenTelemetry（简称 OTel）是一个开源的可观测性框架，提供统一的 API、SDK 和工具，用于生成、收集和导出分布式系统的遥测数据（包括指标（Metrics）、追踪（Traces）和日志（Logs））。其核心目标是解决不同工具和系统之间的可观测性数据碎片化问题。

OpenTelemetry 的指标（Metrics）是量化系统行为的结构化数据，用于监控系统性能和健康状态。指标来源取决于不同语言的 SDK 或 Agent 埋点。以 Java 应用为例，通常指标包括：JVM 标准指标、用户自埋点指标和 Trace 数据转换的指标。

OpenTelemetry 的指标设计与 Prometheus 兼容，通过 OpenTelemetry Collector 可以将指标转换为 Prometheus 格式，从而无缝对接阿里云可观测监控 Prometheus 版。

OpenTelemetry Collector 的作用

OpenTelemetry Collector 是一个可扩展的数据处理管道，负责从数据源（如应用、服务）收集遥测数据，并将其转换为目标系统（如 Prometheus）所需的格式。

数据收集

应用通过 OpenTelemetry SDK 生成指标数据，通过 OTLP（OpenTelemetry Protocol） 或其他协议（如 Prometheus 原生协议）发送到 Collector。

数据转换

在社区 Collector 扩展中，您可以使用以下两种 Exporter 将 OTel 指标转换为 Prometheus 格式。

  • Prometheus Exporter 将 OpenTelemetry 指标转换为 Prometheus 格式，并提供端点供 Prometheus Agent 来抓取数据。

    1. 指标名称映射：将 OpenTelemetry 指标名称转换为 Prometheus 兼容的格式。

    2. 标签处理：保留或重命名标签以符合 Prometheus 的命名规则。

    3. 数据类型转换：

      • gauge → Prometheus gauge

      • sum → Prometheus counter 或 gauge（根据 Monotonic 属性）

      • histogram → Prometheus histogram（通过 bucket 和 sum 子指标）

      参考配置如下，此配置意味着在 1234端口上提供指标抓取 Endpoint。

      exporters:
  prometheus:
    endpoint: "0.0.0.0:1234"
    namespace: "acs"
    const_labels:
      label1: value1
    send_timestamps: true
    metric_expiration: 5m
    enable_open_metrics: true
    add_metric_suffixes: false
    resource_to_telemetry_conversion:
      enabled: true

  • Prometheus Remote Write Exporter 将 OpenTelemetry 指标转换为 Prometheus 格式，并直接通过 RemoteWrite 协议写入目标 Prometheus 服务。

    与 Prometheus Exporter 一样，该 Exporter 同样会进行数据格式的转换。参考配置如下：

    exporters:
  prometheusremotewrite:
    endpoint: http://<Prometheus Endpoint>/api/v1/write
    namespace: "acs"
    resource_to_telemetry_conversion:
      enabled: true
    timeout: 10s
    headers:
      Prometheus-Remote-Write-Version: "0.1.0"
    external_labels:
      data-mode: metrics

在 ACK 集群中部署的应用最佳实践

一、阿里云 Prometheus 服务准备

  • 集群已开启 Prometheus 监控

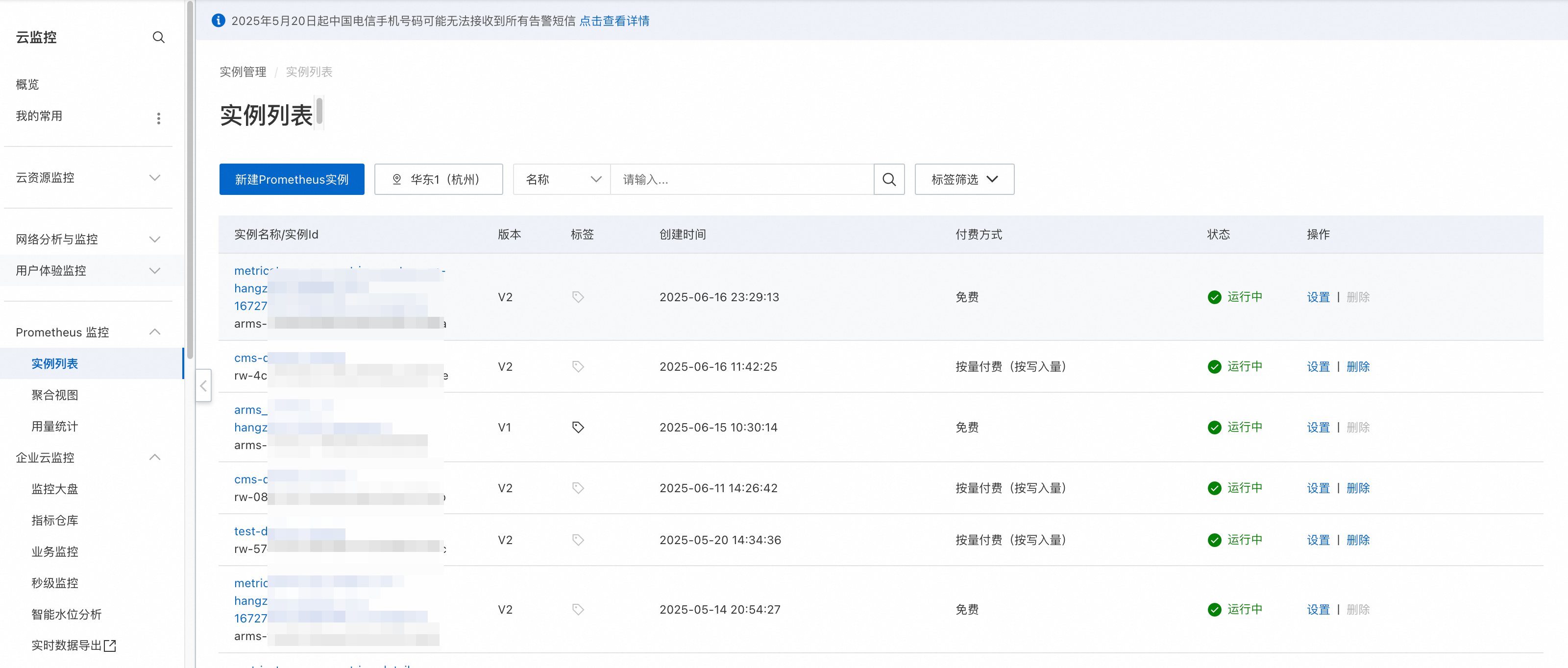

    如果您的 ACK 集群已经开启 Prometheus 监控，那么 Prometheus 实例已经存在。您可以登录云监控控制台，在Prometheus 监控 > 实例列表页面，查询与 ACK 容器集群名称一致的 Prometheus 实例。image

  • 集群未开启 Prometheus 监控

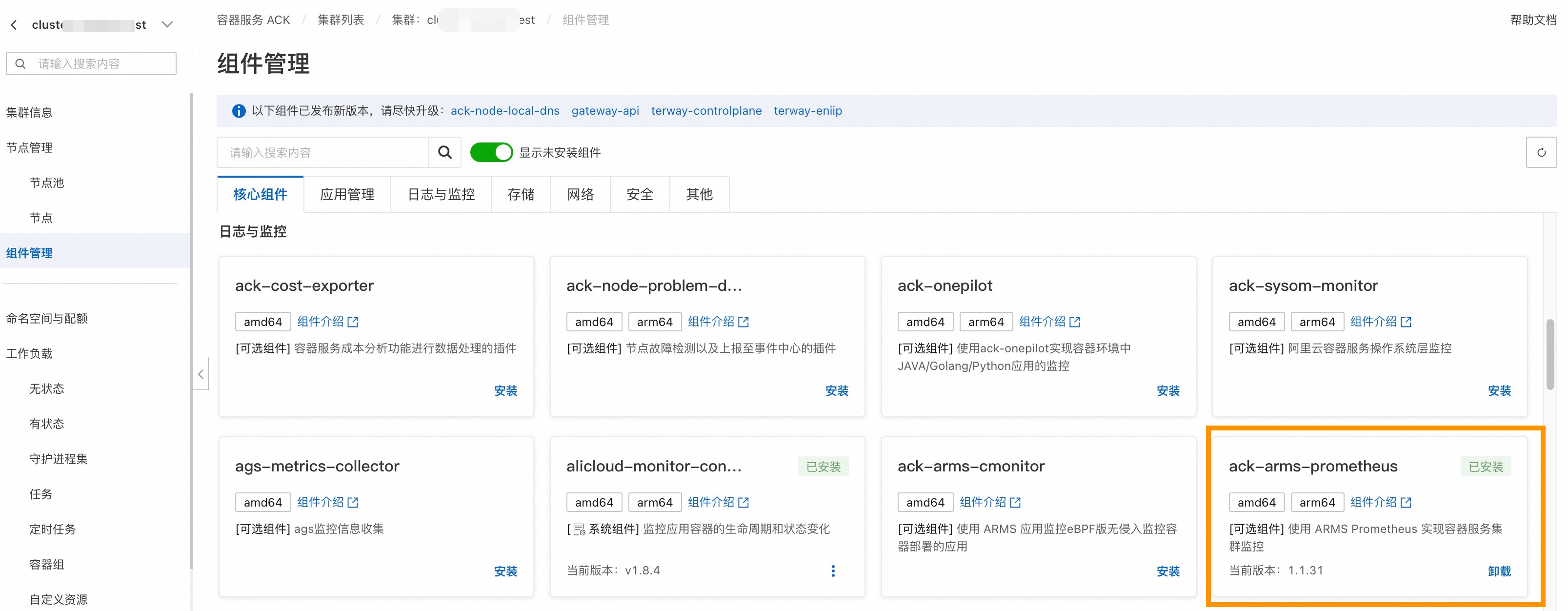

    您可以登录容器服务管理控制台，单击目标集群，然后在组件管理页面安装 ack-arms-prometheus 组件，安装后会自动开启集群的 Prometheus 监控。58

二、Collector 部署（SideCar 模式）

由于指标统计计算要求同一个 Pod 实例的 Metric 或 Trace 到达同一个 Collector，采用 Gateway 模式部署需要处理负载均衡，相对复杂。因此建议您直接采用 SideCar 模式部署 Collector。

使用 Prometheus Exporter 模式

说明

该方式的好处是用户不需要处理 Prometheus 的写入链路鉴权相关事项，同时可以调整采集配置来调整指标采集时间间隔。

部署架构图
部署配置参考
# Kubernetes Deployment 示例
apiVersion: apps/v1
kind: Deployment
spec:
  template:
    metadata:
      labels:
        # Pod 上打入特定标签，通常以应用信息来命名，方便后续配置指标采集
        observability: opentelemetry-collector
    spec:
      volumes:
      - name: otel-config-volume
        configMap:
          # 该配置通过下述的 Collector 配置参考创建
          name: otel-config
      containers:
        - name: app
          image: your-app:latest
          env:
            - name: OTEL_EXPORTER_OTLP_ENDPOINT
              value: http://localhost:4317
        - name: otel-collector
          # 可直接使用我们提供的 Collector 镜像（包含了Prometheus相关扩展插件）
          # 根据区域信息，替换镜像名称中的regionId
          image: registry-<regionId>.ack.aliyuncs.com/acs/otel-collector:v0.128.0-7436f91
          args: ["--config=/etc/otel/config/otel-config.yaml"]
          ports:
            - containerPort: 1234  # Prometheus 端点
              name: metrics
          volumeMounts:
          - name: otel-config-volume
            mountPath: /etc/otel/config
Collector 配置参考
说明

请根据应用请求量配置 Collector 的资源限制（CPU/Memory），使其可以正常处理所有数据。

apiVersion: v1
kind: ConfigMap
metadata:
  name: otel-config
  namespace: <app-namespace>
data:
  otel-config.yaml: |
    extensions:
      zpages:
        endpoint: localhost:55679

    receivers:
      otlp:
        protocols:
          grpc:
            endpoint: 0.0.0.0:4317
          http:
            endpoint: 0.0.0.0:4318

    processors:
      batch:
      memory_limiter:
        # 75% of maximum memory up to 2G
        limit_mib: 1536
        # 25% of limit up to 2G
        spike_limit_mib: 512
        check_interval: 5s
      resource:
        attributes:
          - key: process.runtime.description
            action: delete
          - key: process.command_args
            action: delete
          - key: telemetry.distro.version
            action: delete
          - key: telemetry.sdk.name
            action: delete
          - key: telemetry.sdk.version
            action: delete
          - key: service.instance.id
            action: delete
          - key: process.runtime.name
            action: delete
          - key: process.runtime.description
            action: delete
          - key: process.pid
            action: delete
          - key: process.executable.path
            action: delete
          - key: process.command.args
            action: delete
          - key: os.description
            action: delete
          - key: instance
            action: delete
          - key: container.id
            action: delete

    connectors:
      spanmetrics:
        histogram:
          explicit:
            buckets: [0.001, 0.005, 0.01, 0.05, 0.1, 0.5, 1, 5, 10]
        dimensions:
          - name: http.method
            default: "GET"
          - name: http.response.status_code
          - name: http.route
            # 自定义 Attribute
          - name: user.id
        metrics_flush_interval: 15s
        exclude_dimensions:
        metrics_expiration: 3m
        events:
          enabled: true
          dimensions:
          - name: default
            default: "GET"


    exporters:
      debug:
        verbosity: detailed
      prometheus:
        endpoint: "0.0.0.0:1234"
        namespace: "acs"
        const_labels:
          label1: value1
        send_timestamps: true
        metric_expiration: 5m
        enable_open_metrics: true
        add_metric_suffixes: false
        resource_to_telemetry_conversion:
          enabled: true


    service:
      pipelines:
        logs:
          receivers: [otlp]
          exporters: [debug]
        traces:
          receivers: [otlp]
          processors: [resource]
          exporters: [spanmetrics]
        metrics:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [prometheus]
        metrics/2:
          receivers: [spanmetrics]
          exporters: [prometheus]

      extensions: [zpages]

该配置的含义是处理写入的 Metrics 和 Traces 数据，通过 resource类型的 processors丢弃通常不关心的环境 Attributes，防止指标数据量过大。通过 spanmetrics将 Span 关键统计数据转换为指标。

配置采集任务
apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
  name: opentelemetry-collector-podmonitor
  namespace: default
  annotations:
    arms.prometheus.io/discovery: "true"
spec:
  selector:
    matchLabels:
      observability: opentelemetry-collector
  podMetricsEndpoints:
  - port: metrics
    interval: 15s
    scheme: http
    path: /metrics

使用 Prometheus RemoteWrite Exporter 模式

说明

  • 该方式适用于数据量较大，采集不稳定场景，由 Collector 直接写入到 Prometheus 实例。

  • 配置相对复杂，需要自行处理数据写入链路配置。

部署架构图
写入数据链路准备

由于该方式是由 Collector 直接写入数据到 Prometheus 实例，因此首先需要获取 Prometheus 的 Endpoint 和认证信息。

  • Endpoint 获取

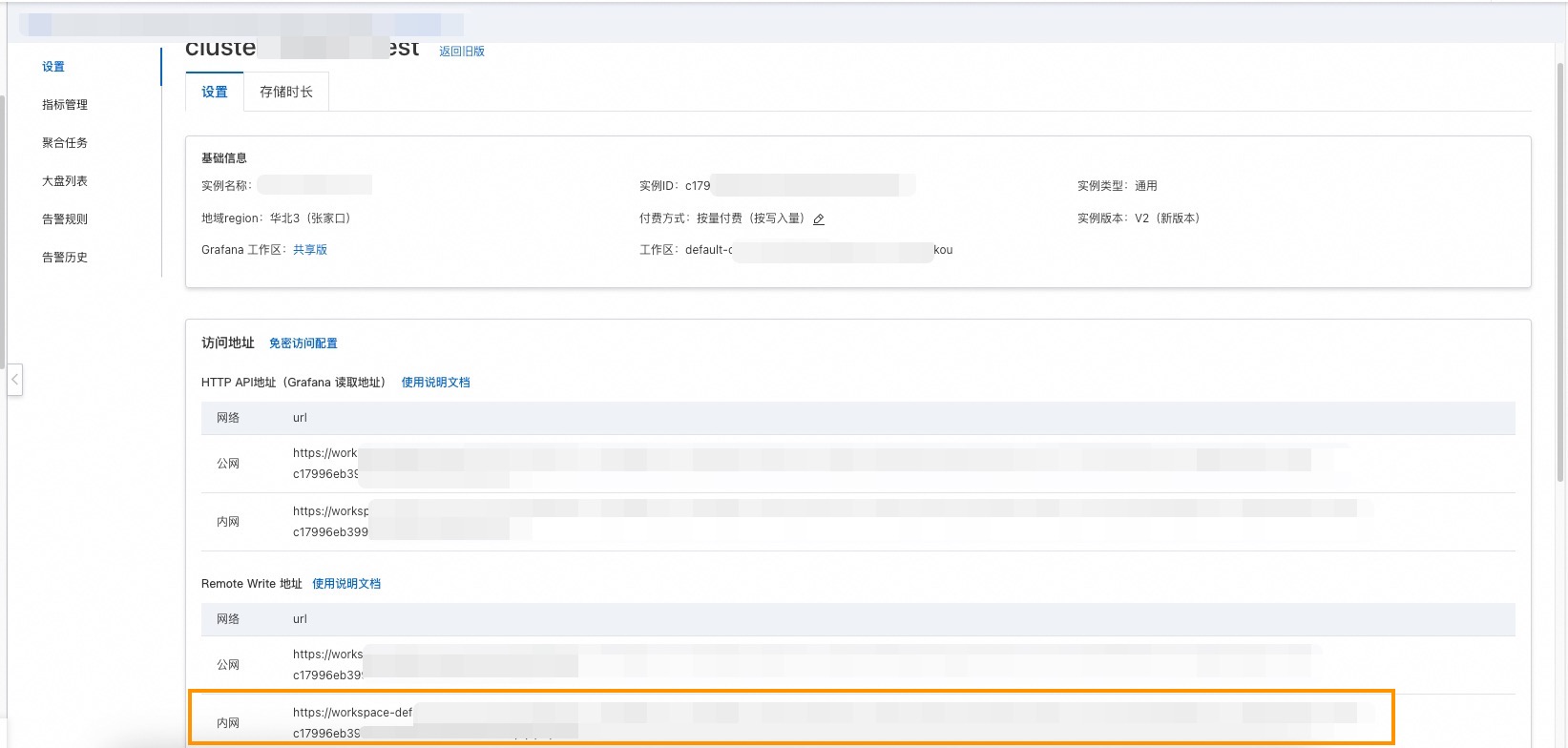

    您可以登录通过云监控控制台，在Prometheus 监控 > 实例列表页面，查找集群对应的 Prometheus 实例（通常Prometheus 实例 ID 与 ACK 集群 ID 一致，实例名称与容器集群名称一致）。单击目标实例名称，在设置页面，查找 Remote Write 地址，获取其中的内网地址待用。57

  • 认证信息获取

    您有以下两种方案可以选择：

    • V2 版本 Prometheus 实例支持配置免密策略，针对集群当前 VPC 内网支持免密写入。

    • 分配指标数据写入子账号，并分配 AliyunPrometheusMetricWriteAccess 系统角色权限，获取该子账号的 AK/SK 分别作为写入的账号和密码。

部署配置参考

Collector 部署配置与使用 Prometheus Exporter 模式一致，请直接参考上述Prometheus Exporter 部署配置。

Collector 配置参考
apiVersion: v1
kind: ConfigMap
metadata:
  name: otel-config
  namespace: <app-namespace>
data:
  otel-config.yaml: |
    extensions:
    zpages:
      endpoint: localhost:55679

    receivers:
      otlp:
        protocols:
          grpc:
            endpoint: 0.0.0.0:4317
          http:
            endpoint: 0.0.0.0:4318

    processors:
      batch:
      memory_limiter:
        # 75% of maximum memory up to 2G
        limit_mib: 1536
        # 25% of limit up to 2G
        spike_limit_mib: 512
        check_interval: 5s
      resource:
        attributes:
          - key: process.runtime.description
            action: delete
          - key: process.command_args
            action: delete
          - key: telemetry.distro.version
            action: delete
          - key: telemetry.sdk.name
            action: delete
          - key: telemetry.sdk.version
            action: delete
          - key: service.instance.id
            action: delete
          - key: process.runtime.name
            action: delete
          - key: process.runtime.description
            action: delete
          - key: process.pid
            action: delete
          - key: process.executable.path
            action: delete
          - key: process.command.args
            action: delete
          - key: os.description
            action: delete
          - key: instance
            action: delete
          - key: container.id
            action: delete

    connectors:
      spanmetrics:
        histogram:
          explicit:
            buckets: [0.001, 0.005, 0.01, 0.05, 0.1, 0.5, 1, 5, 10]
        dimensions:
          - name: http.method
            default: "GET"
          - name: http.response.status_code
          - name: http.route
            # 自定义 Attribute
          - name: user.id
        metrics_flush_interval: 15s
        exclude_dimensions:
        metrics_expiration: 3m
        events:
          enabled: true
          dimensions:
          - name: default
            default: "GET"


    exporters:
      debug:
        verbosity: detailed
      prometheusremotewrite:
        # 这里替换为 Prometheus RemoteWrite 内网地址
        endpoint: http://<Endpoint>/api/v3/write
        namespace: "acs"
        resource_to_telemetry_conversion:
          enabled: true
        timeout: 10s
        headers:
          Prometheus-Remote-Write-Version: "0.1.0"
          # 如果未开启免密，该配置是必需的
          Authorization: Basic <base64-encoded-username-password>
        external_labels:
          data-mode: metrics


    service:
      pipelines:
        logs:
          receivers: [otlp]
          exporters: [debug]
        traces:
          receivers: [otlp]
          processors: [resource]
          exporters: [spanmetrics]
        metrics:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [prometheusremotewrite]
        metrics/2:
          receivers: [spanmetrics]
          exporters: [prometheusremotewrite]

      extensions: [zpages]

  • 使用上文中获取到的地址替换配置中的 Prometheus RemoteWrite Endpoint 地址。

  • base64-encoded-username-password可以通过以下方式获取：

    echo -n 'AK:SK' | base64

三、验证用例
