AVPA（ack-advanced-vertical-pod-autoscaler）是阿里云推出的柔性资源变配组件，在基于指标的垂直伸缩能力以外，还提供了应用启动加速能力。本文主要介绍基于CPU指标的垂直伸缩能力，从使用场景、具体的使用和配置方式以及使用限制进行介绍。

背景信息

AVPA提供启动加速和基于指标的垂直伸缩能力，结合ACS柔性变配能力，可以在不中断服务的前提下进行原地的资源垂直伸缩，并且支持按Pod粒度处理，满足业务的局部负载热点产生的变配需求。

AVPA和社区VPA对比

	VPA	AVPA
变配方式	滚动重建Pod。	原地热变配。
变配范围	整体同升同降。	实例独立升降。
适用负载	无状态应用。有状态应用（效果有限）。 CronJob。	无状态应用。有状态应用。 Job 类型应用。（avpa0.2.0版本支持）通过 selector 模式可支持任意负载管理的Pod。（avpa0.3.0版本支持）
适用场景	长期、均衡的业务负载变化。	周期性负载变化、突发的或不均衡的负载变化。

适用场景

游戏业务：适用于周期性CPU负载变化，支持热升配和热降配。
在线业务：针对局部负载热点，支持对热点Pod进行垂直扩缩容。

使用限制

暂不支持和社区VPA/HPA同时使用。
指标弹性提供针对CPU的按指标垂直伸缩，如果CPU扩容后不再符合ACS的规格要求，会被拒绝变配，如2vCpu2Gi无法继续升配至3vCpu2Gi。同时，目标变配的容器需要声明requests资源。
垂直扩缩容会同时调整Pod的CPU Request和Limit，在ACK和ACK Serverless场景中，弹性可能受限于节点的资源余量情况。
在 ACK 和 ACK Serverless 场景下，组件 ack-virtual-node版本至少为v2.14.0。
当前AVPA不会生产画像，只对存量的Pod生效，因此增量新建的Pod会使用Workload 里定义的原始规格进行创建。

说明

当前柔性变配在邀测阶段，您可以提交工单申请进行试用。
当前ACS产品支持对ComputeClass=general-purpose和ComputeQoS=default的ACS Pod CPU资源的柔性变配：
- 最大支持原始规格的100%扩容，最小支持原始规格的50%缩容。例如，一个4vCpu8Gi的ACS Pod扩缩容范围是2vCpu8Gi至8vCpu8Gi。
- 资源变配当前存在最大16Core的上限。

操作流程

本文我们采用一个样例工作负载和一个影子工作负载来进行演示，您可以自行决定是否部署影子工作负载。其中，样例工作负载配置AVPA，影子工作负载与样例工作负载规格相同，但不配置AVPA。通过模拟真实的业务负载来进行基于CPU负载的垂直扩缩。具体流程如下：

示例应用通过一同创建的服务作为流量入口，包括一个模拟工具，可以通过接口触发的方式来消耗指定的CPU，如在6000秒内持续消耗500毫核（0.5核）。

操作步骤

步骤一：开启原地变配的特性门控

登录容器计算服务控制台，在左侧导航栏选择集群列表。
在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择运维管理 > 组件管理。
在核心组件区域选择Kube API Server > 配置。在featureGates配置项中填入InPlacePodVerticalScaling=true，开启原地变配的特性门控。
说明
配置过程中Kube API Server卡片会显示状态为操作执行中，当状态重新变为已安装时，说明原地变配的特性门控开启成功。

步骤二：安装AVPA

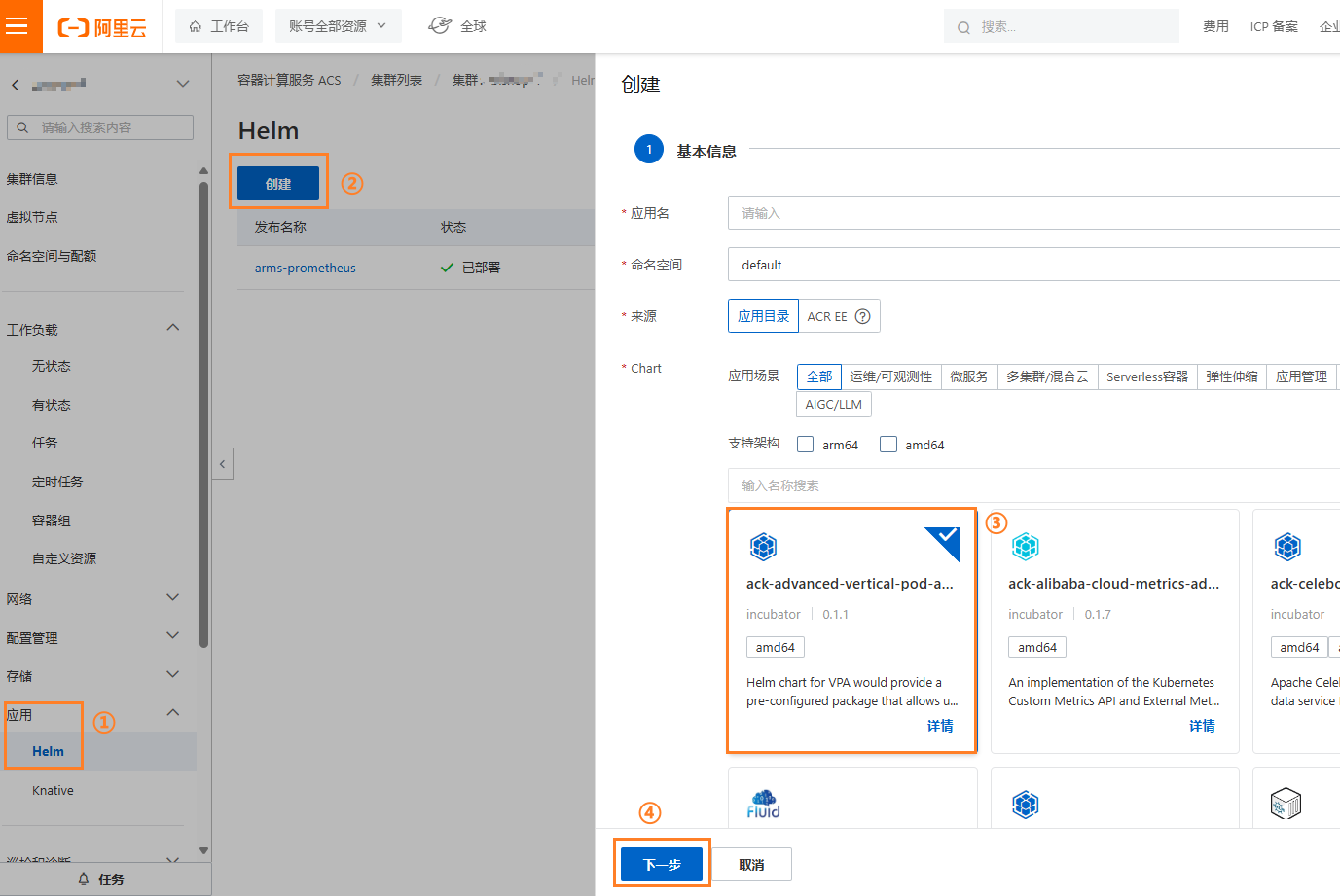

在左侧导航栏，选择应用 > Helm，搜索并安装ack-advanced-vertical-pod-autoscaler组件。具体操作，请参见使用Helm管理ACS应用。

步骤三：部署应用并建立本地连接

创建应用YAML。您可以选择同步创建shadow-hello-avpa.yaml，用于后续的压测对比。

创建hello-avpa.yaml。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-avpa
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      name: hello-avpa
  template:
    metadata:
      annotations:
        scaling.alibabacloud.com/enable-inplace-resource-resize: 'true'
      labels:
        name: hello-avpa
        vpa: enabled
    spec:
      containers:
        - image: 'registry.cn-hangzhou.aliyuncs.com/acs-demo-ns/simulation-resource-consumer:1.13'
          name: hello-avpa
          resources:
            limits:
              cpu: '2'
              memory: '4Gi'
            requests:
              cpu: '2'
              memory: '4Gi'
---
apiVersion: v1
kind: Service
metadata:
  name: hello-avpa-svc
  namespace: default
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 8080
  selector:
    name: hello-avpa
  type: ClusterIP

（可选）创建shadow-hello-avpa.yaml。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: shadow-hello-avpa
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      name: shadow-hello-avpa
  template:
    metadata:
      annotations:
        scaling.alibabacloud.com/enable-inplace-resource-resize: 'true'
      labels:
        vpa: enabled
        name: shadow-hello-avpa
    spec:
      containers:
        - image: 'registry.cn-hangzhou.aliyuncs.com/acs-demo-ns/simulation-resource-consumer:1.13'
          name: shadow-hello-avpa
          resources:
            limits:
              cpu: '2'
              memory: '4Gi'
            requests:
              cpu: '2'
              memory: '4Gi'
---
apiVersion: v1
kind: Service
metadata:
  name: shadow-avpa-svc
  namespace: default
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 8080
  selector:
    name: shadow-hello-avpa
  type: ClusterIP

部署应用。

kubectl apply -f hello-avpa.yaml
kubectl apply -f shadow-hello-avpa.yaml

通过kubectl port-forward建立本地连接。
重要
请注意kubectl port-forward建立的端口转发不具备生产级别的可靠性、安全性和扩展性，因此仅适用于开发和调试目的，不适合在生产环境使用。更多关于Kubernetes集群内生产可用的网络方案的信息，请参见Ingress管理。
```
kubectl port-forward svc/hello-avpa-svc -n default 28080:80
kubectl port-forward svc/shadow-avpa-svc -n default 28081:80
```

步骤四：创建AVPA配置

您可以通过创建AdvancedVerticalPodAutoscaler资源配置弹性策略。

创建avpa.yaml。

TargetRef模式

以下为AVPA的TargetRef模式的示例配置，旨在根据CPU使用率调整default命名空间下名为hello-avpa的Deployment创建的Pod的资源设置。

apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: AdvancedVerticalPodAutoscaler
metadata:
  name: hello-avpa
  namespace: default
spec:
  metrics:
    - containerResource:
        container: hello-avpa
        name: cpu
        target:
          averageUtilization: 30
          type: Utilization
      type: ContainerResource
      watermark: low
    - containerResource:
        container: hello-avpa
        name: cpu
        target:
          averageUtilization: 50
          type: Utilization
      type: ContainerResource
      watermark: high
  scaleResourceLimit:
    maximum:
      cpu: '4'
    minimum:
      cpu: '1'
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: hello-avpa

部分配置项说明如下：

配置项	是否必选	说明
scaleTargetRef	是	指定目标工作负载。目前支持原生Deployment、StatefulSet、Job和OpenKruise的AdvancedStatefulSet、CloneSet。
metrics.containerResource	是	用于设置指标采集的目标资源类型，利用率阈值等： `container`：声明需要采集指标的目标容器名称。 `name`：声明要采集的指标名称（当前支持cpu）。 `target`：声明阈值信息。 `type`：取值为`Utilization`。 `averageUtilization`：平均利用率阈值。
metrics.watermark	是	用于设置监控指标的阈值类型： `low`：低水位阈值，当指标计算结果低于此阈值时，在满足时间窗口后进行缩容。 `high`：高水位阈值，当指标计算结果高于此阈值时，在满足时间窗口后进行扩容。
metrics.type	是	用于设置指标采集的粒度，按容器粒度进行汇聚，或Pod粒度进行汇聚，默认值为`ContainerResource`。说明目前支持按容器粒度进行采集和汇聚计算。
scaleResourceLimit.minimum	否	垂直伸缩时的下限（目前仅支持设置`cpu`）： cpu: 默认值为250m（毫核）。
scaleResourceLimit.maximum	否	垂直伸缩时的上限（目前仅支持设置`cpu`）： cpu: 默认值为64（核）。

Selector模式

以下为0.2.0版本引入的Selector模式配置，可以更灵活的Selector选择目标Pod，从而简化AVPA针对一类Pod的配置流程。

apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: AdvancedVerticalPodAutoscaler
metadata:
  name: hello-avpa
  namespace: default
spec:
  metrics:
    - containerResource:
        container: "*"
        name: cpu
        target:
          averageUtilization: 30
          type: Utilization
      type: ContainerResource
      watermark: low
    - containerResource:
        container: "*"
        name: cpu
        target:
          averageUtilization: 50
          type: Utilization
      type: ContainerResource
      watermark: high
  scaleResourceLimit:
    maximum:
      cpu: '4'
    minimum:
      cpu: '1'
  # 以下为示例的 selector 配置，可根据需求自行修改
  selector:
    matchLabels:
      vpa: enabled
    matchExpressions:
    # acs pod 的通用 label，作用在所有使用 acs 算力的 pod 上
    - key: alibabacloud.com/compute-class
      operator: Exists
    - key: name
      operator: In
      values:
      - hello-avpa
    # 预留一个开关，便于不希望作用的应用可以自行关闭
    - key: alibabacloud.com/disable-avpa
      operator: DoesNotExist

配置项说明如下：

selector配置项区别于scaleTargetRef只能指向一个workload，可以更灵活选择作用的Pod，满足更多场景的指标变配需求。

配置项	是否必选	说明
selector	否	`selector`和`scaleTargetRef`互斥，二者需择一进行配置，以指定作用的Pod。`selector`模式可简化AVPA的配置流程，从而便于对同类应用的Pod进行统一管理，无需为多个工作负载分别设置AVPA。
metrics.containerResource	是	用于设置指标采集的目标资源类型，利用率阈值等： `container`：声明需要采集指标的目标容器名称。说明支持使用通配符`*`来匹配所有容器名称。若某一容器同时符合默认通配符规则以及针对单个容器的特定规则，则以针对单个容器的规则为准。 `name`：声明要采集的指标名称（当前支持cpu）。 `target`：声明阈值信息。 `type`：取值为`Utilization`。 `averageUtilization`：平均利用率阈值。
metrics.watermark	是	用于设置监控指标的阈值类型： `low`：低水位阈值，当指标计算结果低于此阈值时，在满足时间窗口后进行缩容。 `high`：高水位阈值，当指标计算结果高于此阈值时，在满足时间窗口后进行扩容。
metrics.type	是	用于设置指标采集的粒度，按容器粒度进行汇聚，或Pod粒度进行汇聚，默认值为`ContainerResource`。说明目前支持按容器粒度进行采集和汇聚计算。
scaleResourceLimit.minimum	否	垂直伸缩时的下限（目前仅支持设置`cpu`）： cpu: 默认值为250m（毫核）。
scaleResourceLimit.maximum	否	垂直伸缩时的上限（目前仅支持设置`cpu`）： cpu: 默认值为64（核）。

[可选] avpa 可配置的高级设置字段示例如下：

高级配置

以下为AVPA高级配置，您可以通过细化控制变配的资源步长等信息来创建AVPA配置。

apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: AdvancedVerticalPodAutoscaler
metadata:
  name: hello-avpa
  namespace: default
spec:
  behavior:
    parallelism: 1
    stabilizationWindowSeconds: 600
    scaleDown: #详细定义缩容的资源步长和策略，一般建议采用缓慢下降策略，但需要保证每次缩容的幅度能超过规整粒度
      policies:
      - type: CpuPercent
        value: 10%
        periodSeconds: 60
      - type: Cpus
        value: 500m
        periodSeconds: 60
      selectPolicy: Max
    scaleUp: #详细定义扩容的资源步长和策略，一般建议采用相对陡升的策略，以少量扩容次数满足负载的增加
      policies:
      - type: CpuPercent
        value: 60%
        periodSeconds: 60
      - type: Cpus
        value: 500m
        periodSeconds: 60
      selectPolicy: Max
  metricObserveWindowSeconds: 600
  metrics:
    - containerResource:
        container: hello-avpa
        name: cpu
        target:
          averageUtilization: 30
          type: Utilization
      type: ContainerResource
      watermark: low
    - containerResource:
        container: hello-avpa
        name: cpu
        target:
          averageUtilization: 50
          type: Utilization
      type: ContainerResource
      watermark: high
  scaleResourceLimit:
    maximum:
      cpu: '4'
    minimum:
      cpu: '1'
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: hello-avpa

配置项说明如下：

spec.behavior配置项中的scaleDown和scaleUp分别描述扩容和缩容的资源策略，包含的子配置项语义相同。

配置项	是否必选	说明
policies[].type	否	`Cpus`：绝对值，变配的CPU资源步长绝对值。 `CpuPercent`：百分比，按当前规格的百分比计算CPU资源步长。
policies[].value	否	当`type`配置为`Cpus`时使用此配置，取值可配置`250m`，`1`等。当`type`配置为`CpuPercent`时使用此配置，取值可配置为`5%`等百分比。
selectPolicy	否	计算策略，取值为： `Max`：当设置多个策略时，按最大值作为目标步长。 `Min`：当设置多个策略时，按最小值作为目标步长。
metricObserveWindowSeconds	否	数据采集的窗口时间，当指标采集点满足此窗口时间的跨度后，开始进行指标的负载计算并判断是否进行变配。单位是秒，默认值为`600`秒，最小值为`300`秒。
behavior.parallelism	否	用于配置变配的并行度，同时处于变配的Pod数量，默认值为`1`。
behavior.stabilizationWindowSeconds	否	变配的冷却时间，单位是秒，默认值为`600`秒，最小值为`300`秒。同时需要保证冷却时间不比数据采集的窗口时间`metricObserveWindowSeconds`小。

AVPA在需要变配时会采用默认策略计算目标资源规格，即将highWaterMark和lowWaterMark的平均值作为目标负载水位，计算出需要扩容或缩容的资源步长。例如，对于一个1vCpu的容器，高低阈值分别设置为60和40，当前利用率100%，则目标利用率为50%，预期扩容步长为1vCpu，扩容至2vCpu。

按上述YAML中的配置，将按 $1000 m * 60%$ 和500m取最大值，即按600m步长进行扩容。

说明

建议配置：陡升缓降，快速扩容满足负载增加的需求，缓慢降配以提高稳定性。

scaleUp：采用相对大的步长进行扩容，以少量的扩容次数满足负载诉求。如采用type: Cpus，value: 1。

scaleDown：缓慢下降，随着负载下降小步长逐步降配，提升稳定性。如采用type: Cpus，value: 250m。

部署配置。
```
kubectl apply -f avpa.yaml
```

步骤五：模拟压测

通过流量入口服务请求后端服务，进行CPU负载的加压。采用相同的规格配置和施加相同的业务请求负载，观察通过AVPA启用了变配和未启用变配的工作负载监控数据情况。

请求后端服务，进行加压。

当前测试Pod的CPU规格为2vCpu，我们将负载初始提高至50%左右，即消耗1000毫核，持续加压2000s。并在之后每隔60s持续增加负载，每次多消耗200毫核，最终会在30分钟后达到4000毫核的负载。

# 初始加压，单条命令最大加压限制为1000毫核
curl --data "millicores=1000&durationSec=2000" http://localhost:28080/ConsumeCPU
curl --data "millicores=1000&durationSec=2000" http://localhost:28081/ConsumeCPU
# 持续小步长持续加压
for i in {1..30}
do
  sleep 60
  curl --data "millicores=100&durationSec=2000" http://localhost:28080/ConsumeCPU
  curl --data "millicores=100&durationSec=2000" http://localhost:28081/ConsumeCPU
done

观察监控指标。
在左侧导航栏，单击运维管理 > Prometheus 监控，在应用监控 > 无状态应用监控页签下查看监控数据。

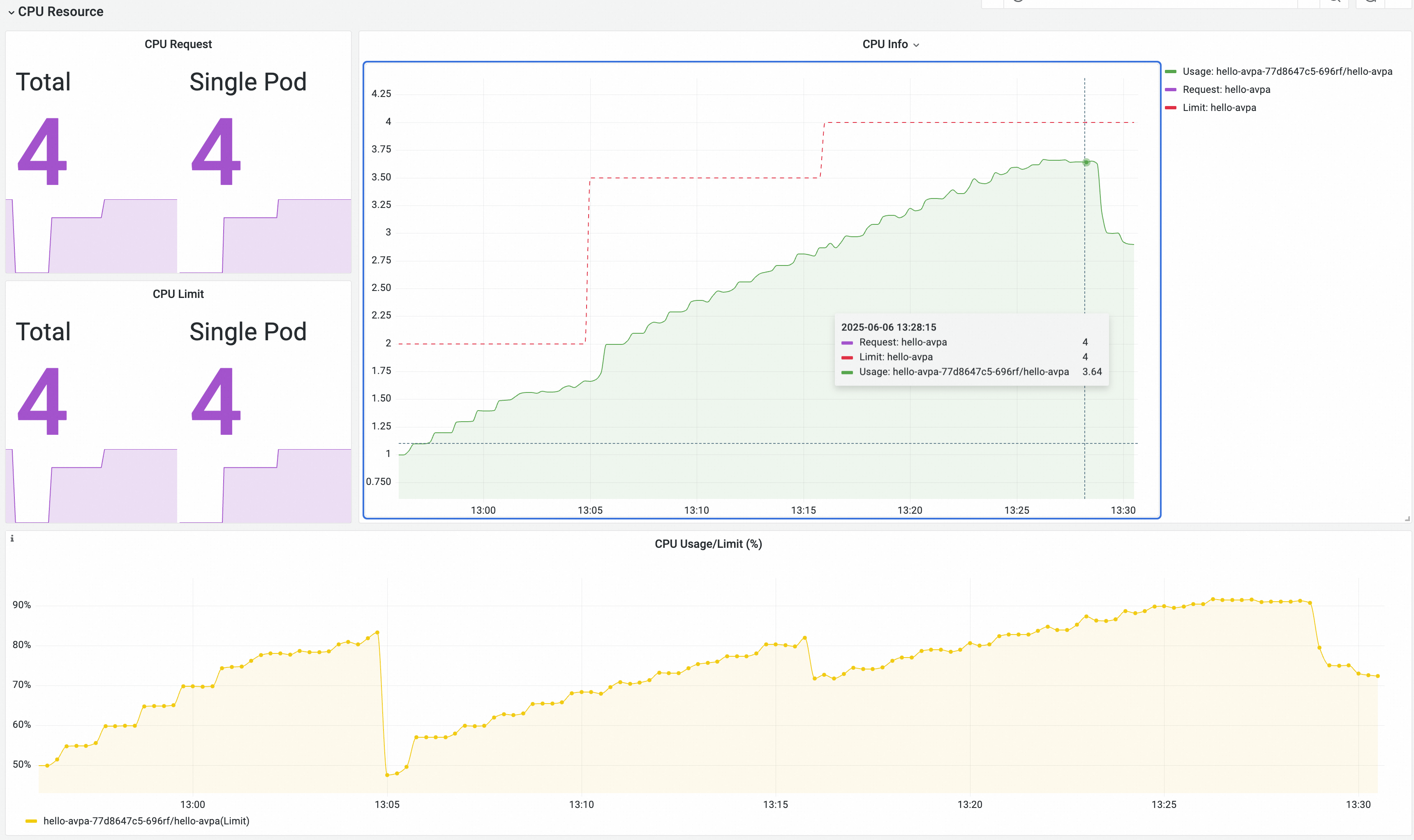

1. 可以看到在加压后CPU负载不断上升，在到达阈值10分钟左右CPU开始升配到2vCpu，且在30分钟内逐步升配至4vCpu。升配完成后，CPU的整体负载明显下降。

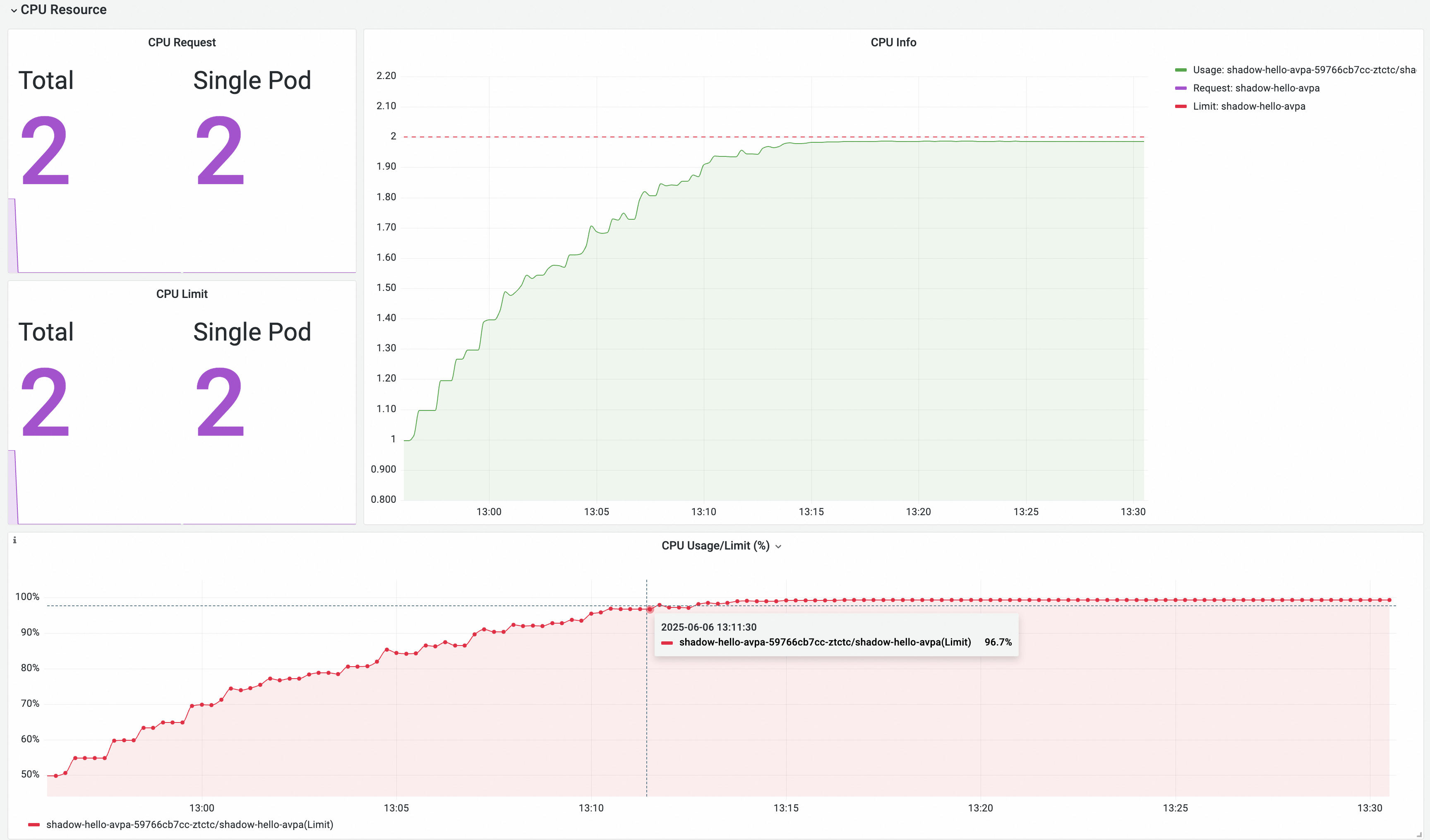

2. 切换到影子负载的监控，可以看到CPU很快被打满。
观察Pod事件信息。
通过Pod事件可以观测到Pod在扩缩容前的模板变配信息和结束事件。
模拟低负载缩容。

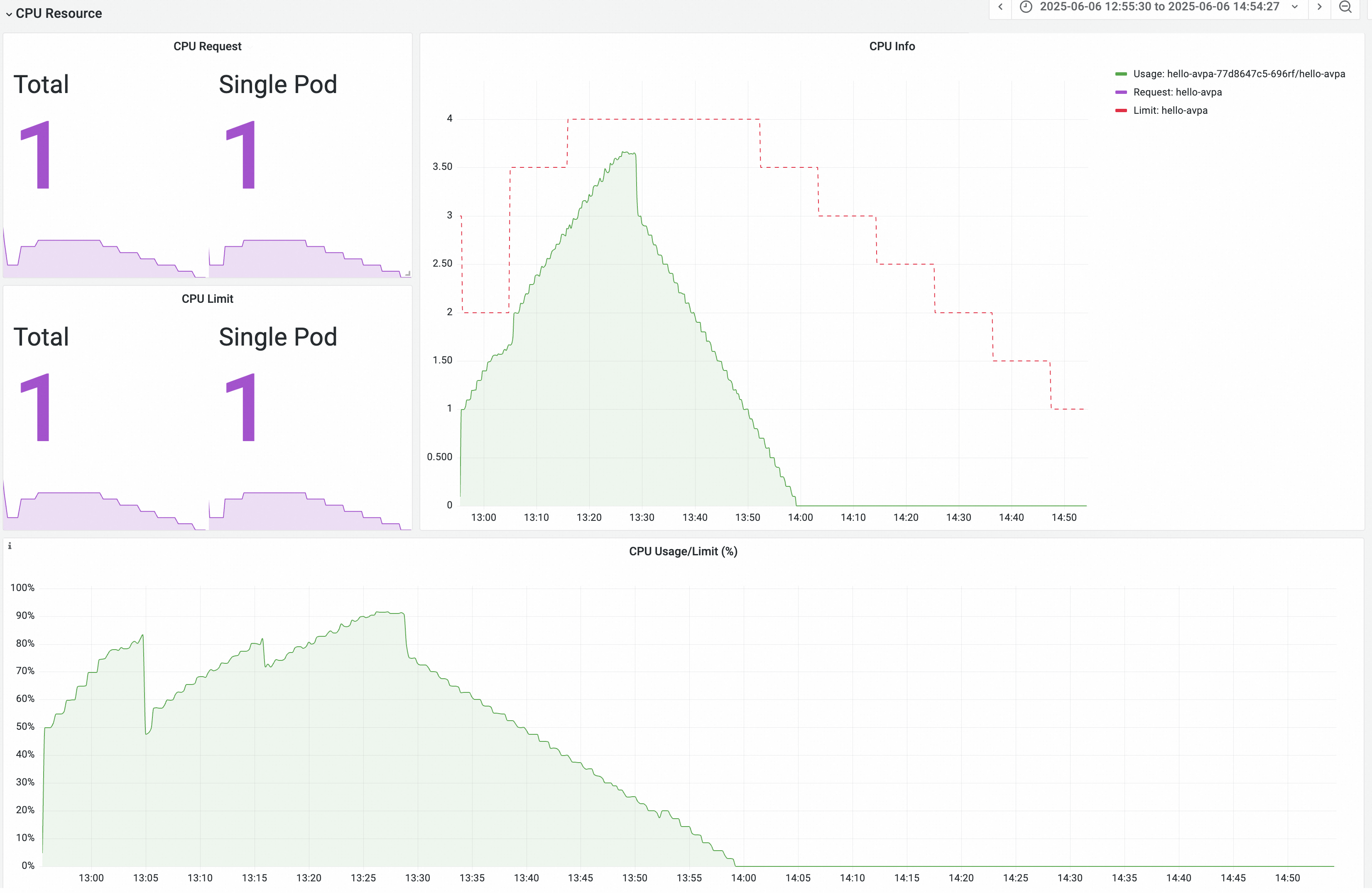

在加压结束，CPU负载降低到阈值后，将进行逐步的缩容，将CPU加压逐步撤除，模拟低负载情况。
- 当负载逐步下降触达到缩容阈值后，CPU将被逐步按小步长进行缩容，确保服务整体的稳定性，不会因为资源陡降而引起业务波动。
- 当负载长期处于低位后，容器的资源最终被缩容至AVPA中声明的最小资源规格1vCpu。

（可选）步骤六：清理资源

删除测试工作负载、服务和AVPA资源。

kubectl delete -f hello-avpa.yaml
kubectl delete -f shadow-hello-avpa.yaml

在左侧导航栏，选择应用 > Helm，单击ack-advanced-vertical-pod-autoscaler行操作列的删除。

常见问题 FAQ

如何查看avpa的状态信息

使用kubectl命令来获取avpa对象的实时状态

# 示例已经将集群的连接信息存储到 ~/.kube/acs-test 文件中，需自行准备
# export KUBECONFIG=~/.kube/acs-test
kubectl get avpa -n [namespace] [-oyaml]

可能的返回如下：

$ kubectl get avpa
NAME         TARGETTYPE   TARGETNAME   REPLICAS   UPDATING   WAITING   LASTSCALED   AGE
hello-avpa                             1          0          0         11d          11d

如何查找正在变配中的实例信息

v0.3.0以上版本的avpa控制器会对正在变配中的pod附加一个特有的标签avpa.alibabacloud.com/resizing-lock以方便更好地定位变配状态。

kubectl get po -n  [ns] -lavpa.alibabacloud.com/resizing-lock

如何查找变配失败的实例信息

v0.3.0以上版本的avpa控制器会记录变配失败的Kubernetes event，用户可以在事件日志库中以InplaceResizedTimeoutFailed关键词进行搜索，同时增加对该失败事件的告警配置。

说明

对变配失败事件增加告警配置可参考创建告警监控规则
