Dataphin支持将周期任务的调度周期设置为分钟、小时、日、周、月调度类型中的其中一种，不同调度类型，任务执行的周期不同；同时各调度类型的周期任务支持互相依赖。例如，小时任务天任务或小时任务依赖周任务。本文为您介绍各任务间依赖策略说明。

背景信息

配置调度依赖前，建议您需先了解以下内容。

Dataphin中，周期任务会根据调度周期生成相应的周期实例（例如，小时调度任务每天会根据调度周期生成相应数量的小时实例），并通过实例的方式运行任务。周期任务之间所设置的调度依赖，其本质是任务间所生成实例的依赖。上下游任务的调度周期不同，其生成的实例之间依赖情况不同。
Dataphin支持多种调度依赖场景，不同场景的调度任务，支持依赖根节点、本节点上周期、或其他物理/逻辑表节点。
实例开始运行条件。
依赖的上游实例全部运行成功，即运行节点变成等待调度时间或等待调度资源状态。当实例到达当前实例的定时运行时间，且已分配调度资源、系统未限流时，运行节点将变成运行中状态，执行节点任务。如果实例为触发式节点还需要已接收到外部触发请求。
上游被依赖实例未完成时，下游实例达到定时运行时间，将不会正常起调。需要等待上游被依赖实例正常完成，下游实例才可以正常运行，即定时运行时间为计划时间，非实际执行时间。
周期任务每晚23点会自动生成次日需要运行的周期实例，当任务的调度周期不存在实际需要运行的实例任务时，系统将默认生成空跑实例，并直接置为成功。例如，月调度任务调度周期为每月2号的13:00:00，除每月的2号外，系统每天都将默认生成空跑实例，并置为成功。

通用说明

配置调度依赖时，可在编辑依赖对话框的节点依赖周期预览区域中进行预览。详情请参见配置离线任务调度依赖。

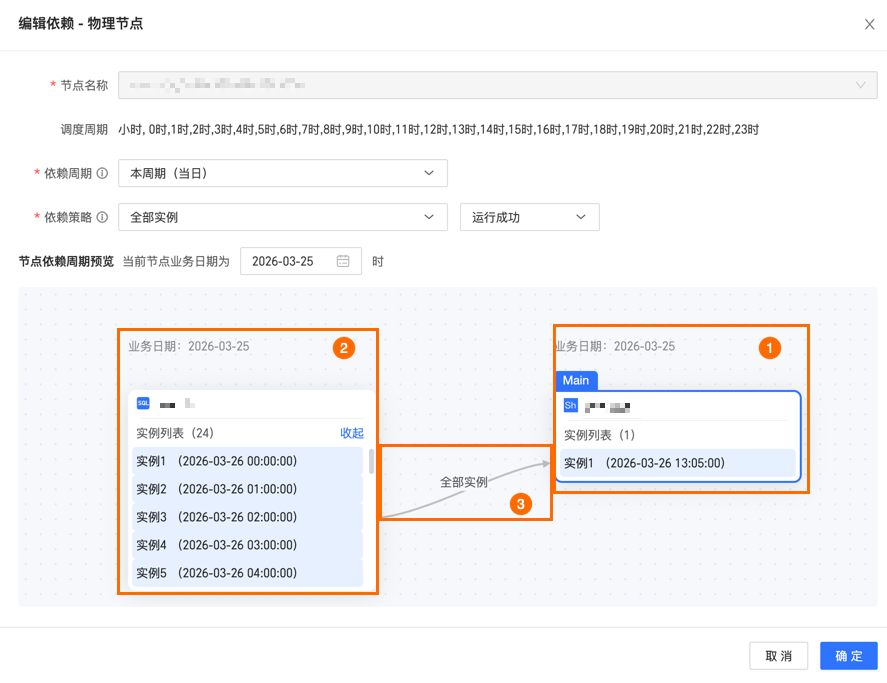

节点依赖周预览中，各区块及其说明如下。

区块	说明
①	当前节点的实例列表，可单击列表中的实例来切换选中实例，被选中的实例将以蓝色进行高亮显示。
②	所选上游节点的实例列表，其中被当前节点所选中实例所依赖的实例，将以蓝色进行高亮显示。
③	右侧选中实例依赖左侧实例的连线。

依赖场景

不同周期任务的细分依赖场景及其规则如下。

说明

下游任务的定时运行时间若早于上游任务，即便到达下游任务的定时时间，该任务也不会调度，需等待上游任务运行完成后才会调度运行。

任务依赖根节点

将根节点作为当前任务的上游依赖时，不支持配置依赖周期和依赖策略。根节点将被系统默认为已经成功运行的节点，当业务时间到达任务的定时运行时间且系统已分配调度资源时，任务将会正常运行，根节点不会阻塞下游节点。

任务依赖本节点上周期/物理/逻辑表节点

任务依赖本节点上周期/物理/逻辑表节点时，支持配置依赖周期和依赖策略。

依赖周期：包括本周期（当日）、上周期（前一日）、前N日、最近24小时。
说明
本节点上周期不支持依赖本周期（当日），即不支持本节点同周期依赖
依赖策略：包括全部实例、第一个实例、最后一个实例、最近一个实例。以下案例以比较典型的小时调度任务依赖小时任务为例，为您说明不同依赖策略的执行逻辑。

依赖周期	依赖策略

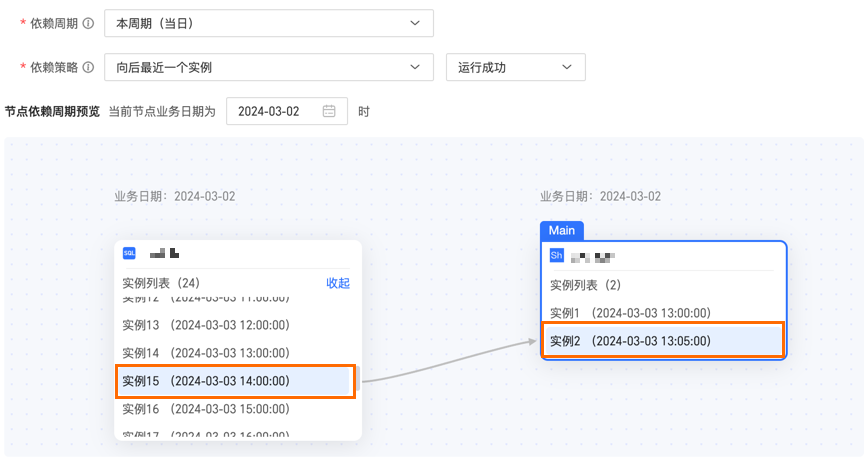

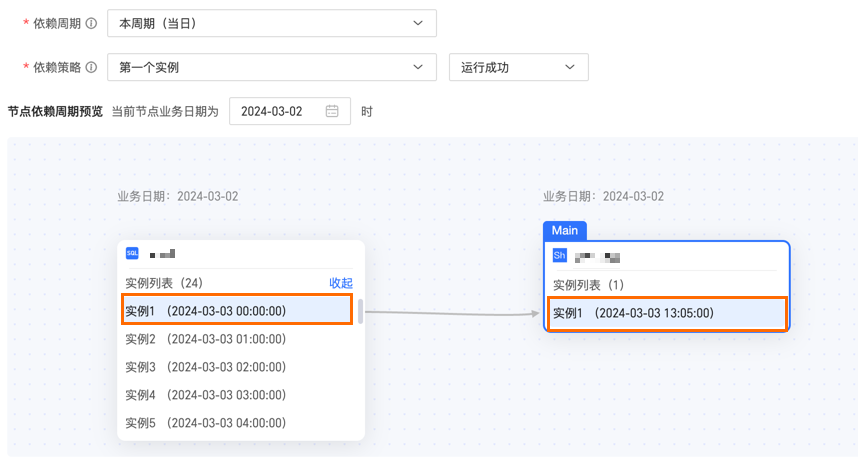

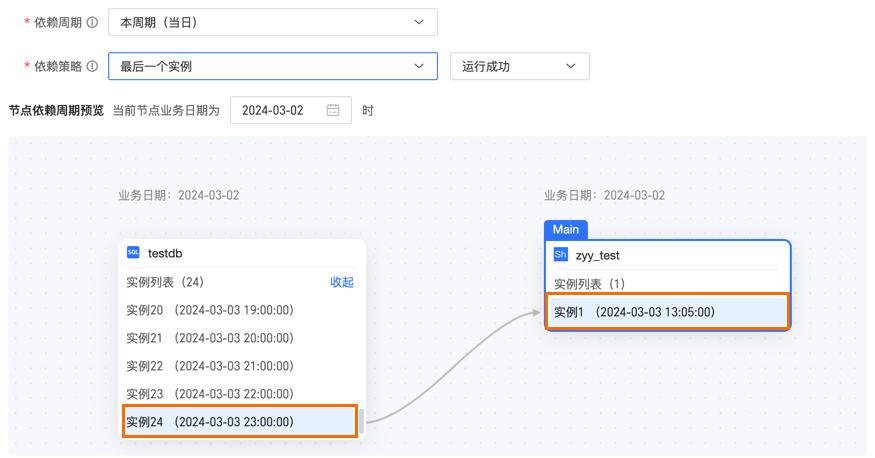

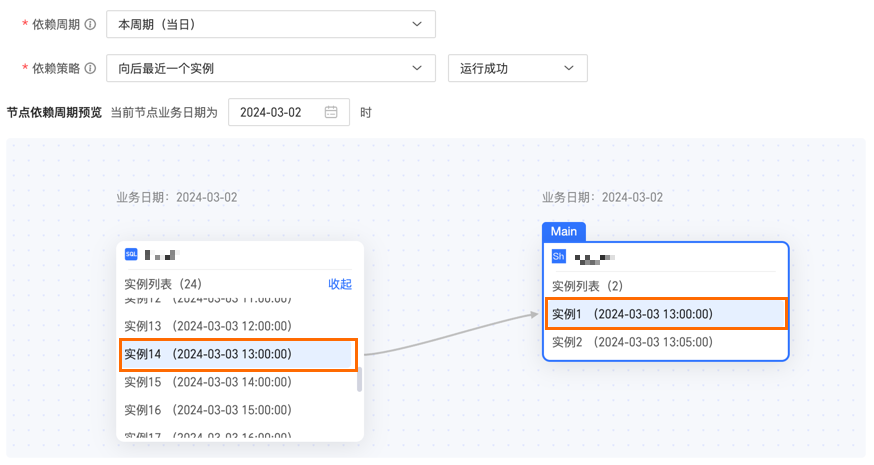

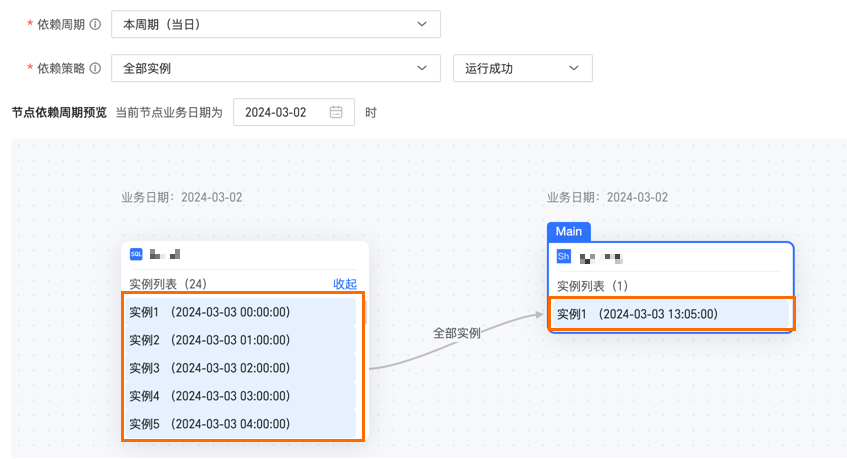

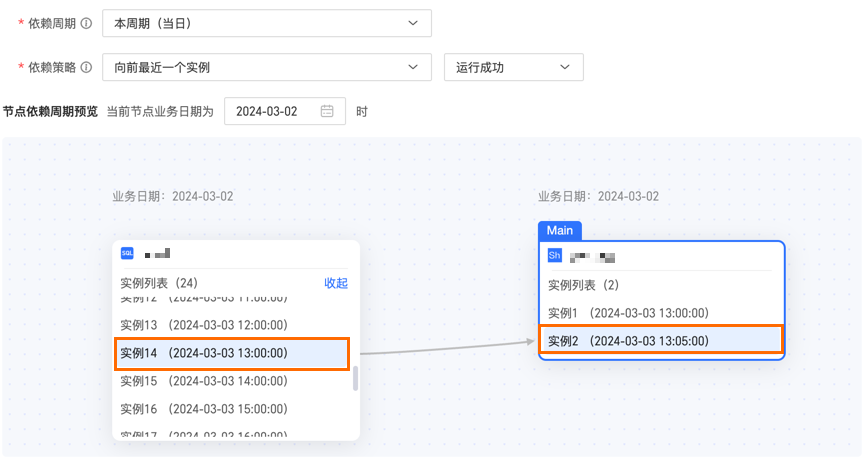

本周期（当日）	以本周期（当日）为依赖周期时，不同的依赖策略依赖的实例详情如下：全部实例全部实例时，需要本周期（当日）依赖任务的所有实例均成功运行，依赖的后续节点才可以正常运行。例如，当天的业务日期为`2024-03-02`，本周期（当日）依赖任务即为`2024-03-02`。当前任务实例节点的运行依赖`2024-03-02`依赖节点的所有实例。`2024-03-02`所有依赖实例运行成功，则当前任务`2024-03-02`实例节点均可以正常运行；`2024-03-02`依赖节点存在一个实例未成功运行，`当前任务2024-03-02`实例节点均不可以正常运行。配置调度依赖时，节点依赖周期预览示例如下。第一个实例第一个实例时，只要本周期（当日）依赖任务的第一个实例成功运行，依赖的后续节点都可以正常运行。例如，当天的业务日期为`2024-03-02`，本周期（当日）即为`2024-03-02`。当前任务`2024-03-02`的实例节点运行依赖`2024-03-02`依赖节点的第一个实例。`2024-03-02`依赖节点第一个实例运行成功，当前任务`2024-03-02`实例节点均可以正常运行；`2024-03-02`依赖节点第一个实例未成功运行，当前任务`2024-03-02`实例节点均不可以正常运行。配置调度依赖时，节点依赖周期预览示例如下。最后一个实例最后一个实例时，只要本周期（当日）依赖任务的最后一个实例成功运行，依赖的后续节点都可以正常运行。例如，当天的业务日期为`2024-03-02`，本周期（当日）即为`2024-03-02`。当前任务`2024-03-02`的实例节点运行依赖`2024-03-02`依赖节点的最后一个实例。`2024-03-02`依赖节点最后一个实例运行成功，当前任务`2024-03-02`实例节点均可以正常运行；`2024-03-02`依赖节点最后一个实例未成功运行，当前任务`2024-03-02`实例节点均不可以正常运行。配置调度依赖时，节点依赖周期预览示例如下。最近一个实例最近一个实例时，实例的运行，取决于本周期（当日）距离当前实例调度时间之后的（包括等于实例调度时间）最近一个依赖实例是否成功运行。例如，当天的业务日期为`2024-03-02`，本周期（当日）即为`2024-03-02`。则当前`2024-03-02`调度时间为`13:05:00`的任务实例节点之后的最近一个依赖实例节点则是`2024-03-02`调度时间为`14:00:00`的实例，即当前任务`2024-03-02`的`13:05:00`实例节点依赖本周期（当日）依赖节点`14:00:00`的实例，其他节点以此类推。配置调度依赖时，节点依赖周期预览示例如下。

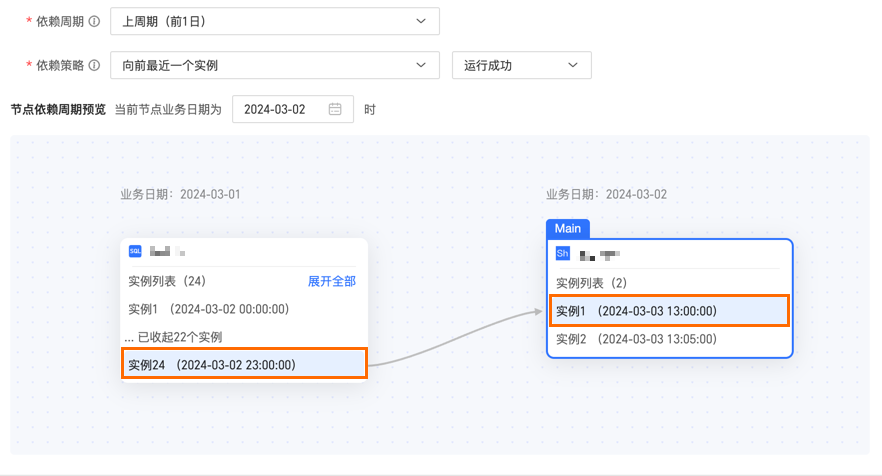

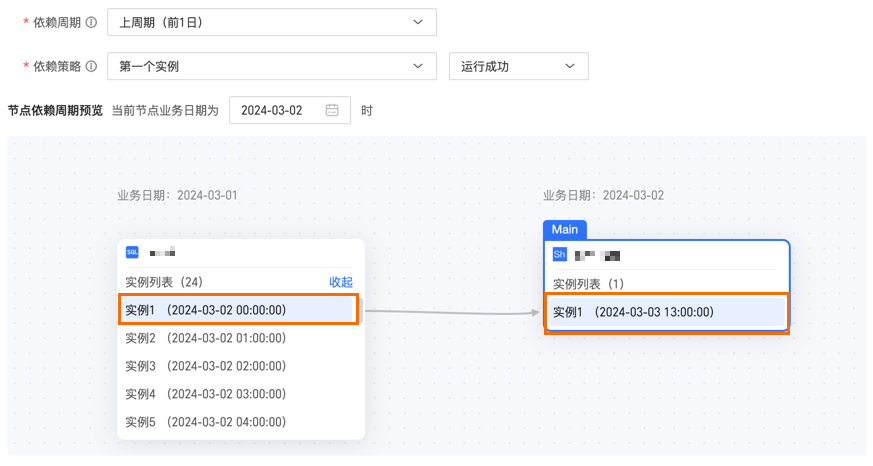

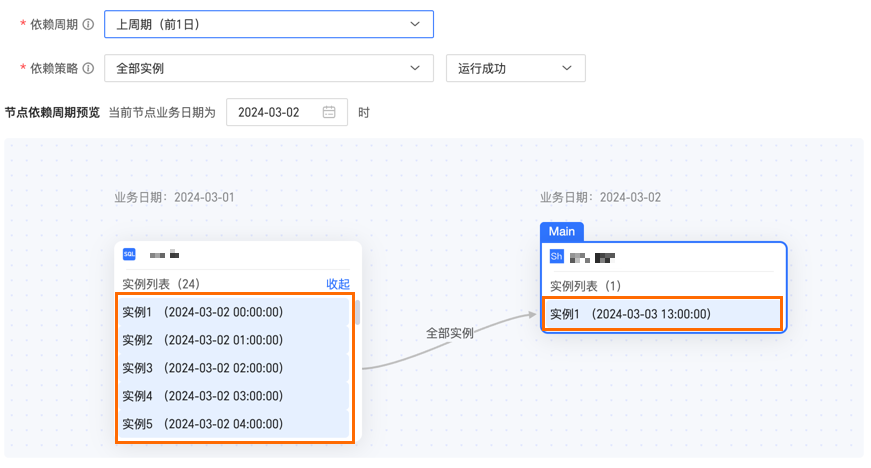

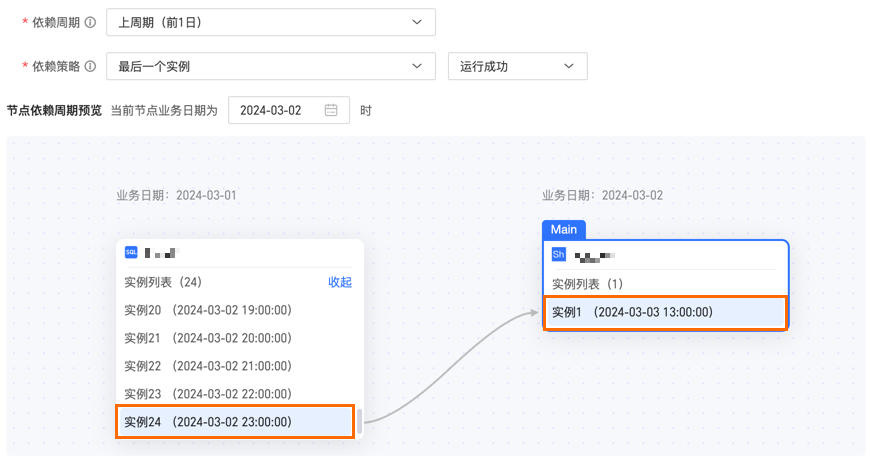

上周期（前一日）	以上周期（前一日）为依赖周期时，不同的依赖策略依赖的实例详情如下：全部实例全部实例时，需要上周期（前一日）的所有实例均成功运行，依赖的后续节点才可以正常运行。例如，当天的业务日期为`2024-03-02`，上周期（前一日）即为`2024-03-01`。`2024-03-02`的实例节点运行依赖`2024-03-01`的所有实例。`2024-03-01`所有实例运行成功，`2024-03-02`实例节点均可以正常运行；`2024-03-01`存在一个实例未成功运行，`2024-03-02`实例节点均不可以正常运行。配置调度依赖时，节点依赖周期预览示例如下。第一个实例第一个实例时，只要上周期（前一日）的第一个实例成功运行，依赖的后续节点都可以正常运行。例如，当天的业务日期为`2024-03-02`，上周期（前一日）即为`2024-03-01`。`2024-03-02`的实例节点运行依赖`2024-03-01`的第一个实例。`2024-03-01`第一个实例运行成功，`2024-03-02`实例节点均可以正常运行；`2024-03-01`第一个实例未成功运行，`2024-03-02`实例节点均不可以正常运行。配置调度依赖时，节点依赖周期预览示例如下。最后一个实例最后一个实例时，只要上周期（前一日）的最后一个实例成功运行，依赖的后续节点都可以正常运行。例如，当天的业务日期为`2024-03-02`，上周期（前一日）即为`2024-03-01`。`2024-03-02`的实例节点运行依赖`2024-03-01`的最后一个实例。`2024-03-01`最后一个实例运行成功，`2024-03-02`实例节点均可以正常运行；`2024-03-01`最后一个实例未成功运行，`2024-03-02`实例节点均不可以正常运行。配置调度依赖时，节点依赖周期预览示例如下。最近一个实例最近一个实例时，实例的运行，取决于上周期（前一日）距离当前实例调度时间之后的（包括等于实例调度时间）最近一个依赖实例是否成功运行。例如，当天的业务日期为`2024-03-02`，上周期（前一日）即为`2024-03-01`。则当前`2024-03-02`调度时间为`13:00:00`的任务实例节点之后的最近一个依赖实例节点则是`2024-03-01`调度时间为`13:00:00`的实例，即当前任务`2024-03-02`的`13:00:00`实例节点依赖上周期（前一日）依赖节点`13:00:00`的实例，其他节点以此类推。配置调度依赖时，节点依赖周期预览示例如下。

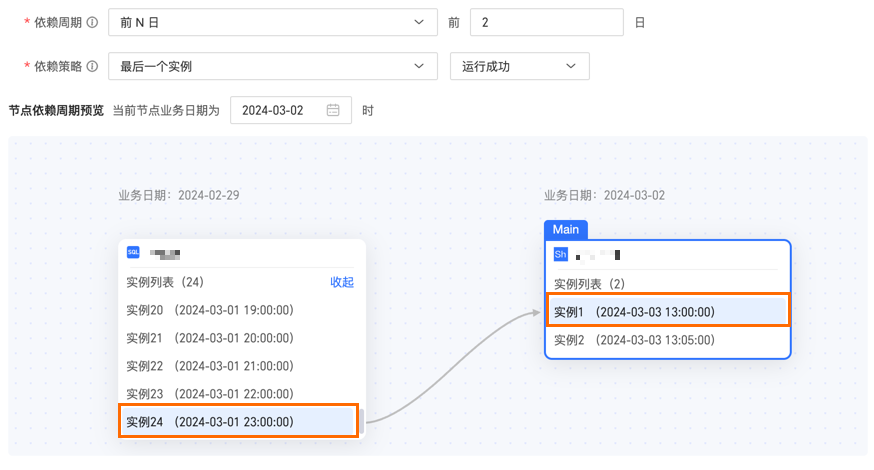

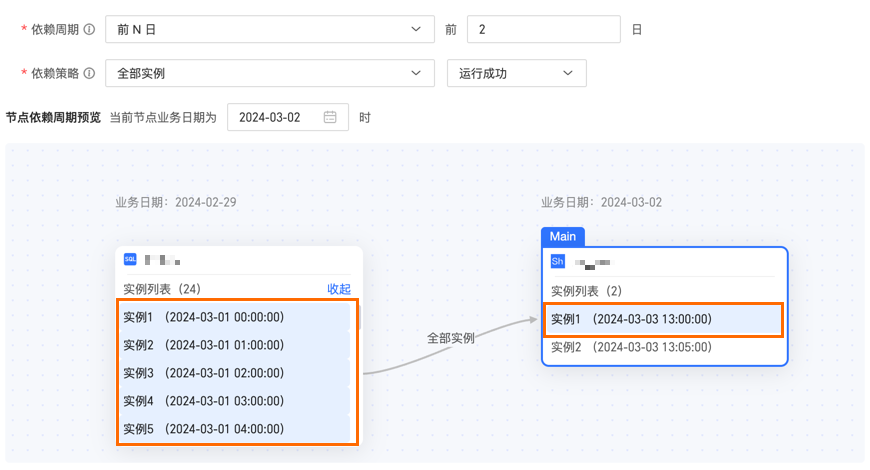

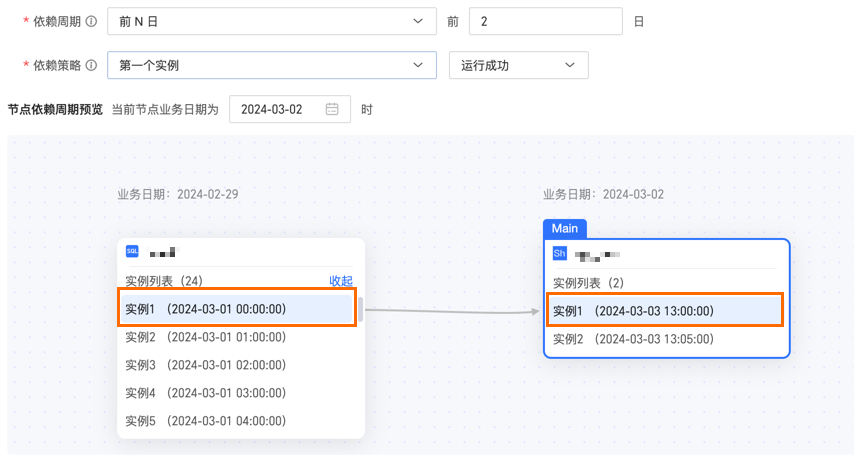

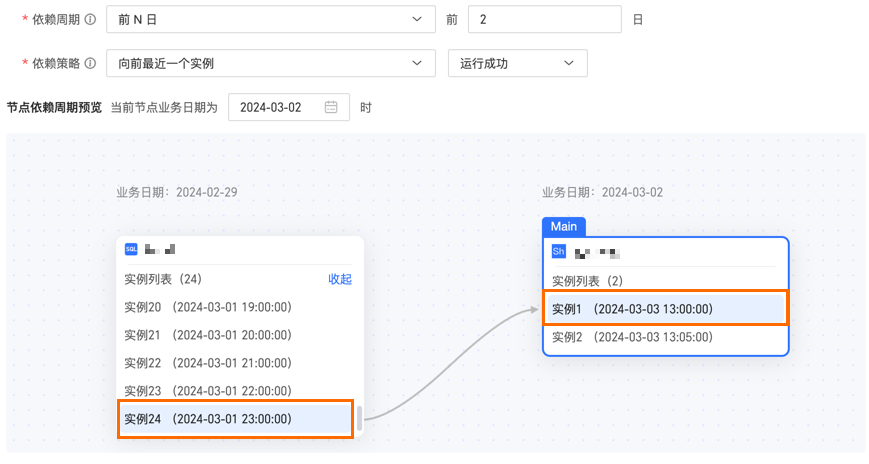

前N日	以前N日为依赖周期时，不同依赖策略的执行逻辑不同。以下案例以易于理解的前2日为例，为您说明不同的依赖策略依赖的实例，详情如下：全部实例全部实例时，需要前2日的所有实例均成功运行，依赖的后续节点才可以正常运行。例如，当天的业务日期为`2024-03-04`，前2日即为`2024-03-02`。`2024-03-04`的实例节点运行依赖`2024-03-02`的所有实例。`2024-03-02`所有实例运行成功，`2024-03-04`实例节点均可以正常运行；`2024-03-02`存在一个实例未成功运行，`2024-03-04`实例节点均不可以正常运行。其他节点以此类推。配置调度依赖时，节点依赖周期预览示例如下。第一个实例第一个实例时，只要前2日的第一个实例成功运行，依赖的后续节点都可以正常运行。例如，当天的业务日期为`2024-03-04`，前2日即为`2024-03-02`。`2024-03-04`的实例节点运行依赖`2024-03-02`的第一个实例。`2024-03-02`第一个实例运行成功，`2024-03-04`实例节点均可以正常运行；`2024-03-02`第一个实例未成功运行，`2024-03-04`实例节点均不可以正常运行。配置调度依赖时，节点依赖周期预览示例如下。最后一个实例最后一个实例时，只要前2日的最后一个实例成功运行，依赖的后续节点都可以正常运行。例如，当天的业务日期为`2024-03-04`，前2日即为`2024-03-02`。`2024-03-04`的实例节点运行依赖`2024-03-02`的最后一个实例。`2024-03-02`最后一个实例运行成功，`2024-03-04`实例节点均可以正常运行；`2024-03-02`最后一个实例未成功运行，`2024-03-04`实例节点均不可以正常运行。配置调度依赖时，节点依赖周期预览示例如下。最近一个实例最近一个实例时，实例的运行，取决于前N日距离当前实例调度时间之后的（包括等于实例调度时间）最近一个依赖实例是否成功运行。例如，依赖前2日实例，且当天的业务日期为`2024-03-04`，前2日即为`2024-03-02`。则当前`2024-03-04`调度时间为`13:00:00`的任务实例节点之后的最近一个依赖实例节点则是`2024-03-02`调度时间为`13:00:00`的实例，即当前任务`2024-03-04`的`13:00:00`实例节点依赖前2日依赖节点`13:00:00`的实例，其他节点以此类推。配置调度依赖时，节点依赖周期预览示例如下。

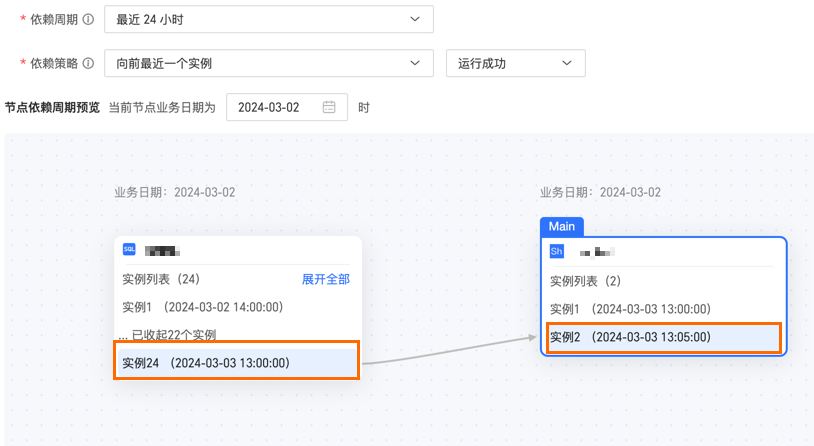

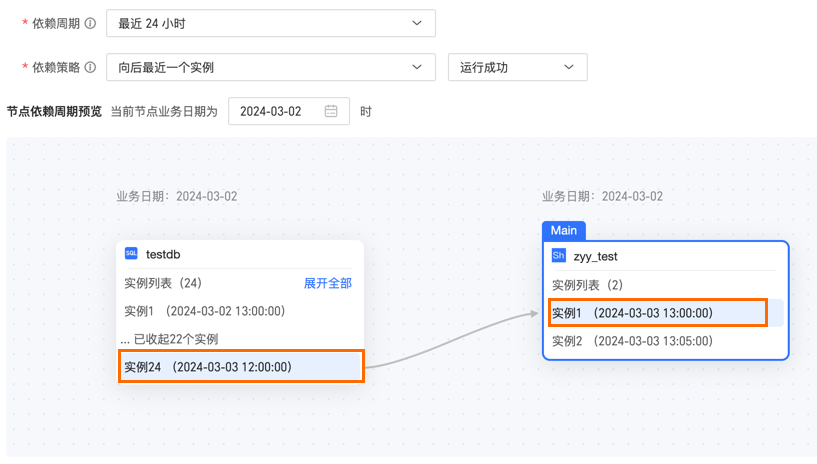

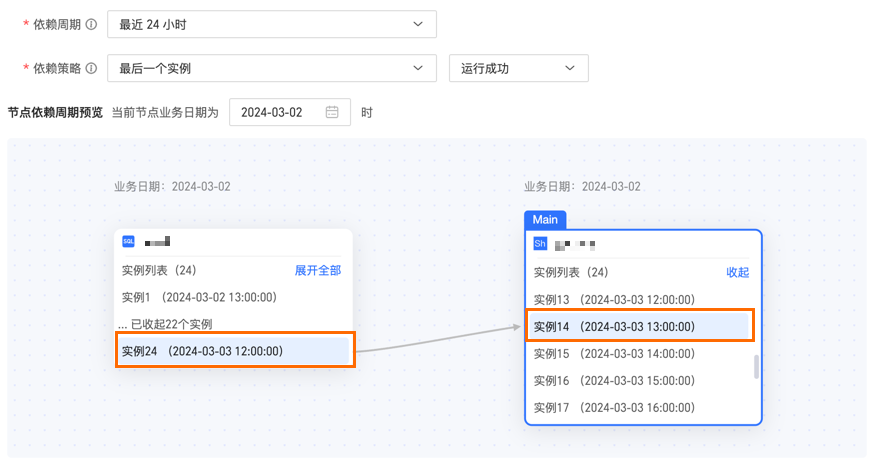

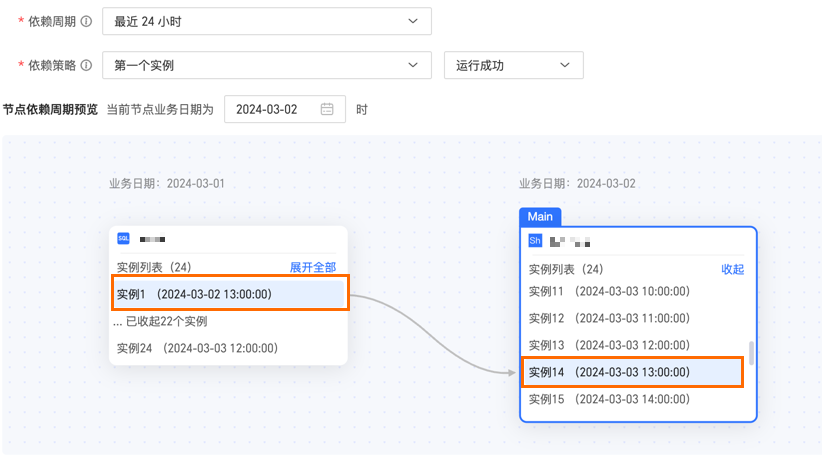

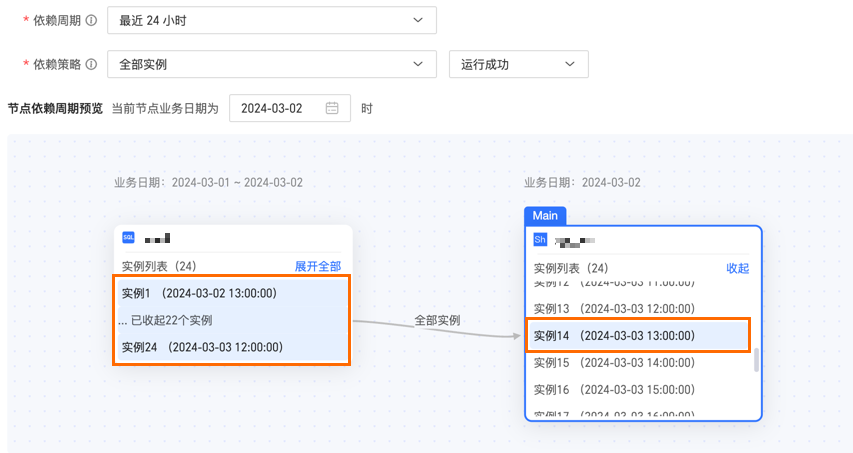

最近24小时	以最近24小时为依赖周期时，不同的依赖策略依赖的实例详情如下：全部实例全部实例时，需要距离当前运行节点24小时内（最近24小时）的所有依赖实例均成功运行，当前运行节点才可以正常运行。例如，当天的业务日期为`2024-03-04`，距离`13:00:00`实例24小时内的依赖实例包括`2024-03-03`的`13:00:00`、`14:00:00`、`15:00:00`；距离`14:00:00`实例24小时内的依赖实例包括`2024-03-03`的`14:00:00`、`15:00:00`。配置调度依赖时，节点依赖周期预览示例如下。第一个实例第一个实例时，需要距离当前运行节点24小时内（最近24小时）的第一个依赖实例成功运行，当前运行节点才可以正常运行。例如，当天的业务日期为`2024-03-04`，距离`13:00:00`实例24小时内的依赖实例包括`2024-03-03`的`13:00:00`、`14:00:00`、`15:00:00`，在此范围内的第一个实例为`13:00:00`；距离`14:00:00`实例24小时内的依赖实例包括`2024-03-03`的`14:00:00`、`15:00:00`，在此范围内的第一个实例为`14:00:00`。配置调度依赖时，节点依赖周期预览示例如下。最后一个实例最后一个实例时，需要距离当前运行节点24小时内（最近24小时）的最后一个依赖实例成功运行，当前运行节点才可以正常运行。例如，当天的业务日期为`2024-03-04`，当前调度实例的时间为`13:00:00`，则实例24小时内的依赖实例的取值范围为`[2024-03-03 13:00 ～ 2024-03-04 13:00 )`。配置调度依赖时，节点依赖周期预览示例如下。最近一个实例最近一个实例时，实例的运行，取决于当前实例调度时间前24小时内且距离当前实例调度时间之后的（从T-1当前实例调度时间开始，到当前实例调度时间前一秒结束）最近一个依赖实例是否成功运行。例如，当天的业务日期为`2024-03-04`，当前实例调度时间为`2024-03-04 13:00`，则最近一个实例的取值范围为`[2024-03-03 13:00 ～ 2024-03-04 13:00 )`。配置调度依赖时，节点依赖周期预览示例如下。
