背景信息
通过蓝图调试功能，用户可以在编辑器内直接调试组件和变量间的交互逻辑，减少编辑页面的切换，让搭建和调试更加流畅。
前提条件
进入蓝图调试页面
登录DataV控制台。
在全部应用页面，将鼠标悬停至目标数据看板上，单击编辑，进入画布编辑器页面。
在数据看板的编辑页面，有四种方式进入蓝图调试。

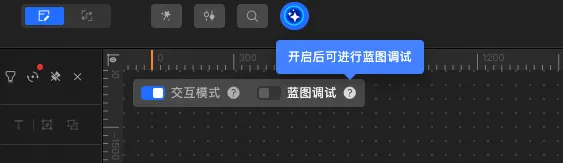

方式一：通过交互模式，在开启交互模式后，显示“蓝图调试”。单击
图标，显示蓝图调试窗口。

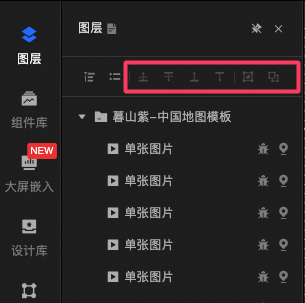

方式二：通过图层/变量面板，点击
图标，显示蓝图调试窗口。说明组件或变量在完成交互配置后，会显示“蓝图调试”按钮图标。

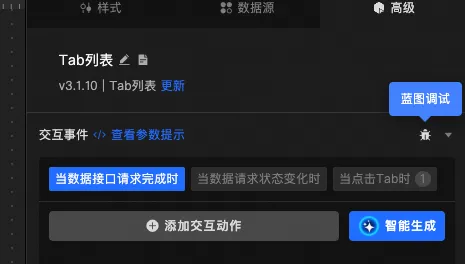

方式三：通过组件交互面板，点击
图标，显示蓝图调试窗口。说明组件完成交互配置后，会显示“蓝图调试”按钮图标。

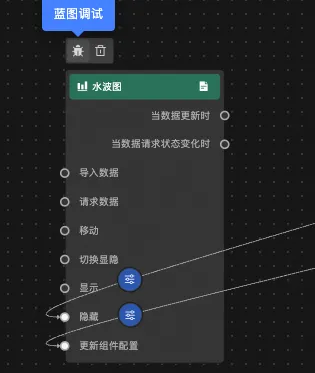

方式四：在蓝图编辑器中，悬停组件或变量节点，显示“蓝图调试”图标，单击蓝图调试
图标，显示蓝图调试窗口。
开启蓝图调试后，编辑器会自动初始化蓝图交互。初始化完成后会触发全局节点、组件/变量请求数据等相关事件。
当进入蓝图调试时，会对如下编辑操作进行限制。
组件大纲树不可编辑。

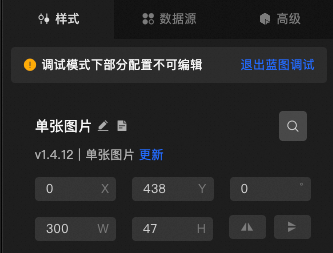

组件样式不可编辑，单击“退出蓝图调试”，可进行编辑。

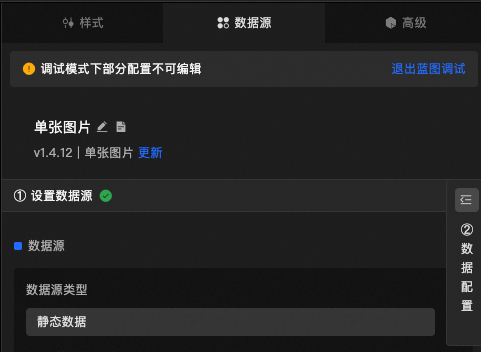

数据源不可编辑，单击“退出蓝图调试”，可进行编辑。

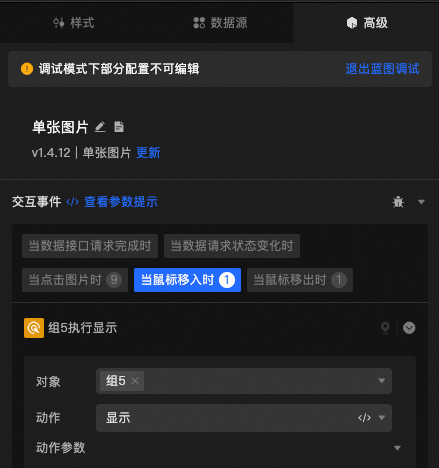

组件高级面板：“禁止关联全局变量”、“禁止添加、更改交互动作”、“仅可更改交互事件的过滤器、动作配置、条件配置”。单击“退出蓝图调试”，可进行编辑。
页面介绍

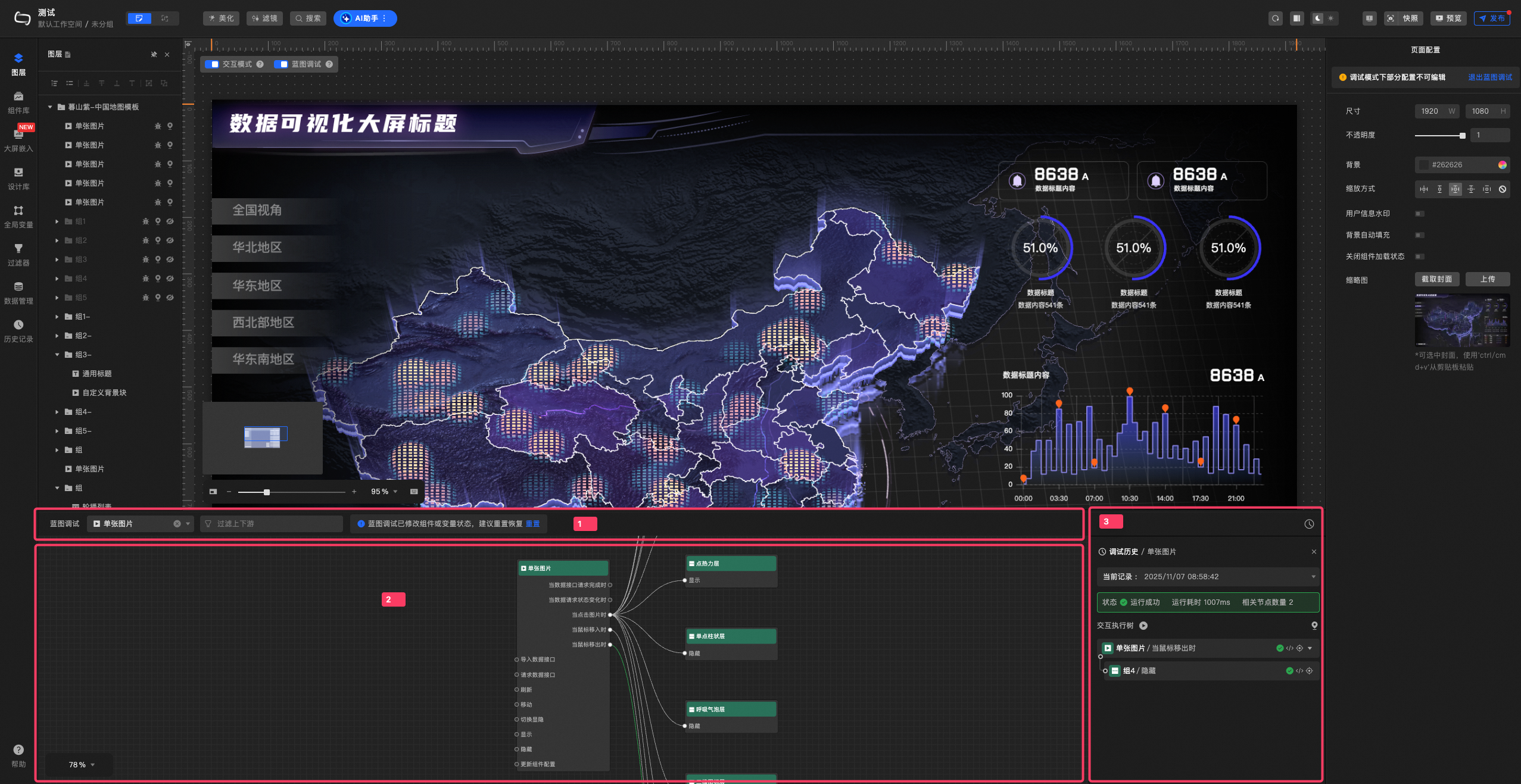

进入蓝图调试页面界面后，可对蓝图事件进行调试。页面功能详情如下所示。
序号 | 说明 |
1 | 调试对象筛选工具栏，进行调试对象的选择以及交互路径上下游过滤。 |
2 | 交互调试路径画布，展示交互调试路径及调试启动。 |
3 | 调试结果窗口，展示调试内容包括“动作/事件参数信息”、“定位参数来源”等。 |
蓝图调试流程
选择调试对象

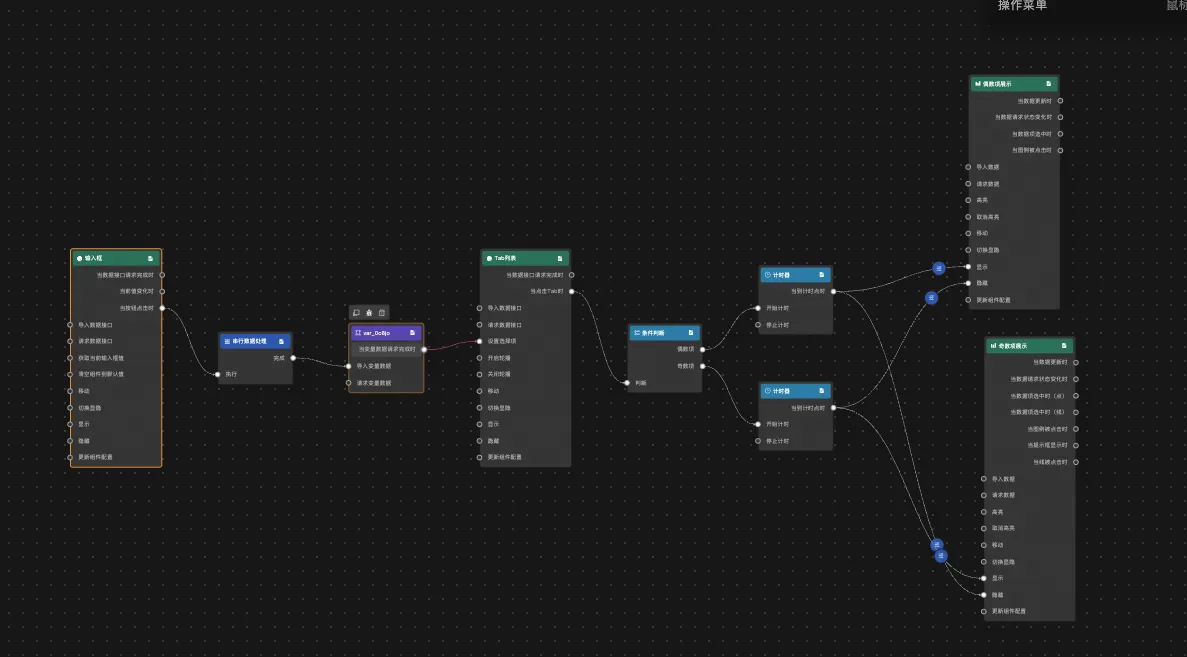

在数据看板中，完成了交互配置，如下图蓝图配置案例效果。
在数据看板编辑器上，打开蓝图调试窗口。
在蓝图调试窗口，选择调试对象。

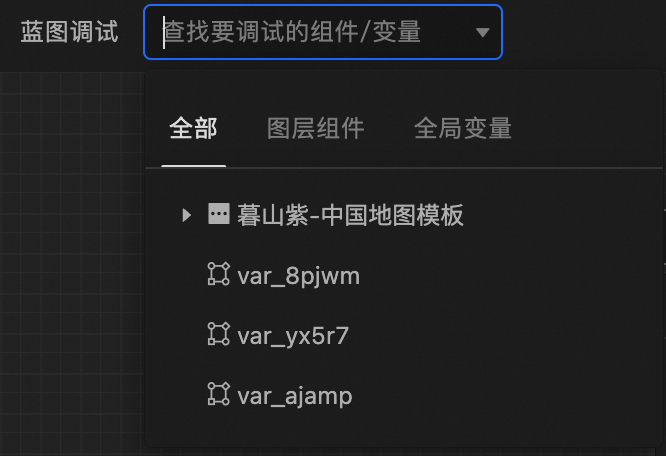

单击下拉框，将以 Tab 列表形式展示组件和变量，供选择调试对象。

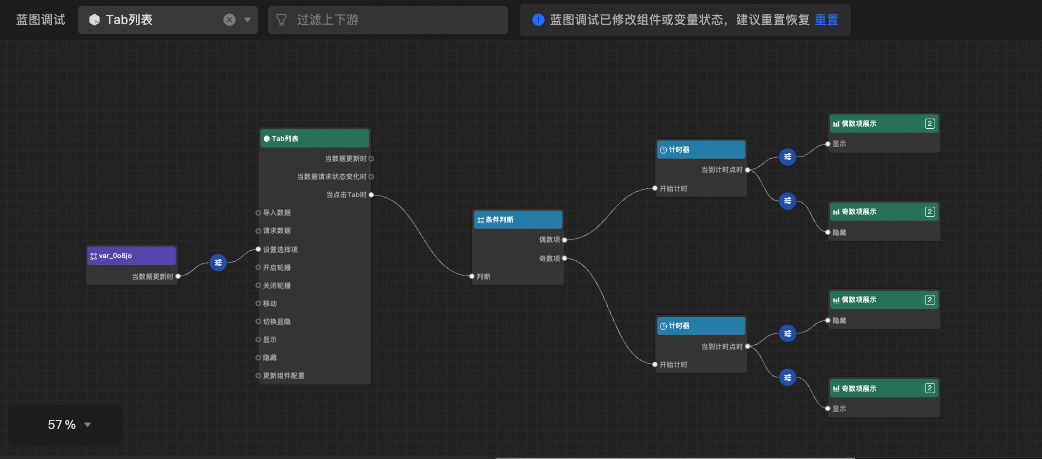

选择调试对象后，画布以该节点为中心，展示交互路径。
说明交互路径采用树形结构展示，其中上游仅显示直接关联的一级，下游则展示所有交互路径。

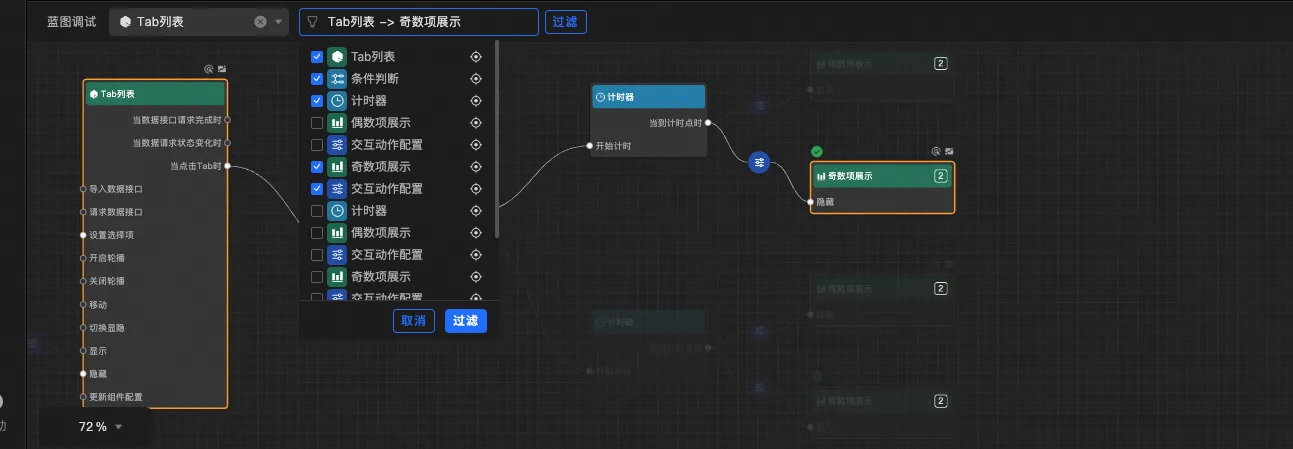

过滤上下游，通过图谱或者下拉框中多选节点，进行路径过滤。
快速跳转，图谱节点支持以下功能的快速跳转：

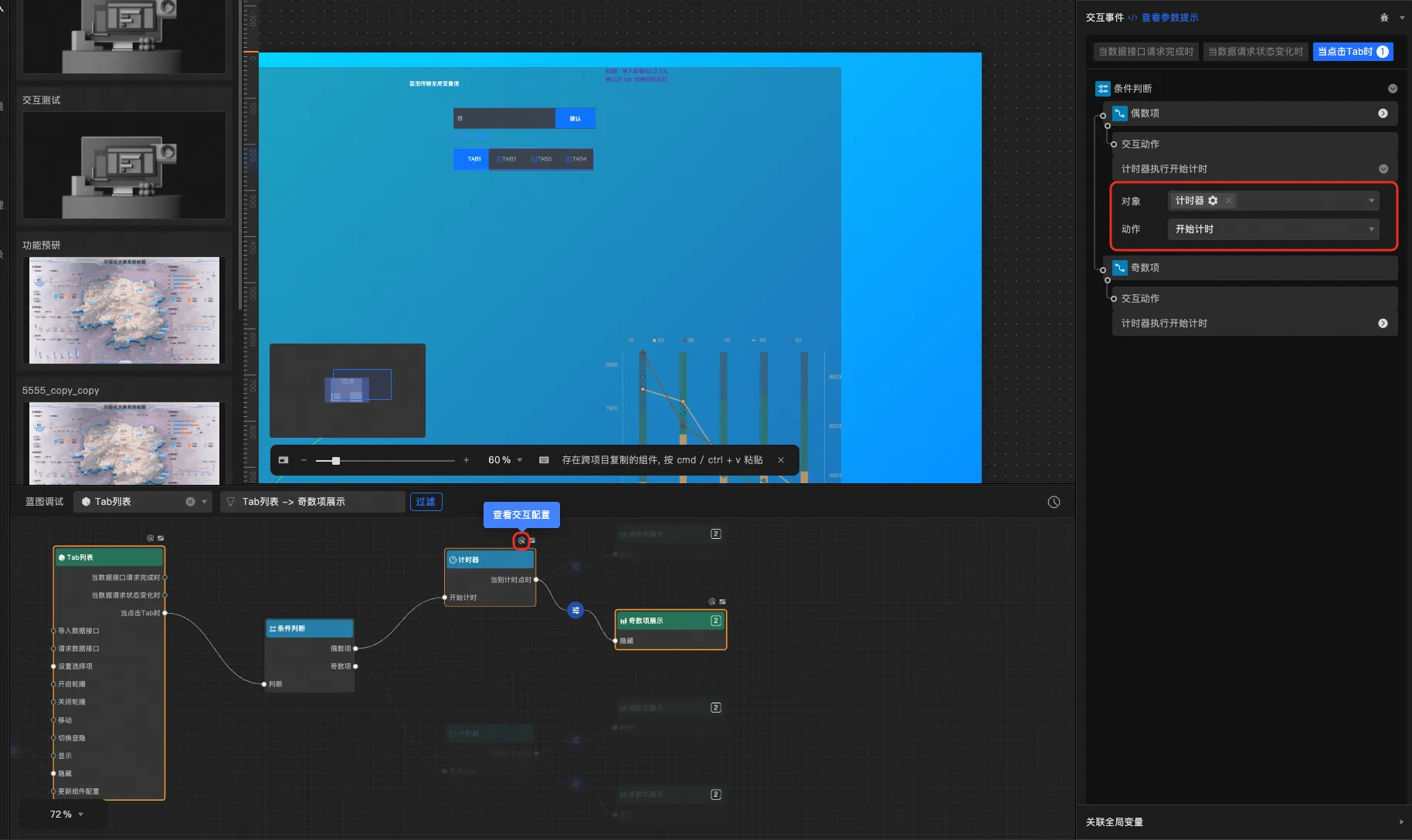

查看交互配置，对于由组件交互面板配置的节点，可以快速索引至交互配置。
查看变量，所有变量可快速索引至相关配置。
跳转蓝图，所有节点可跳转至蓝图。

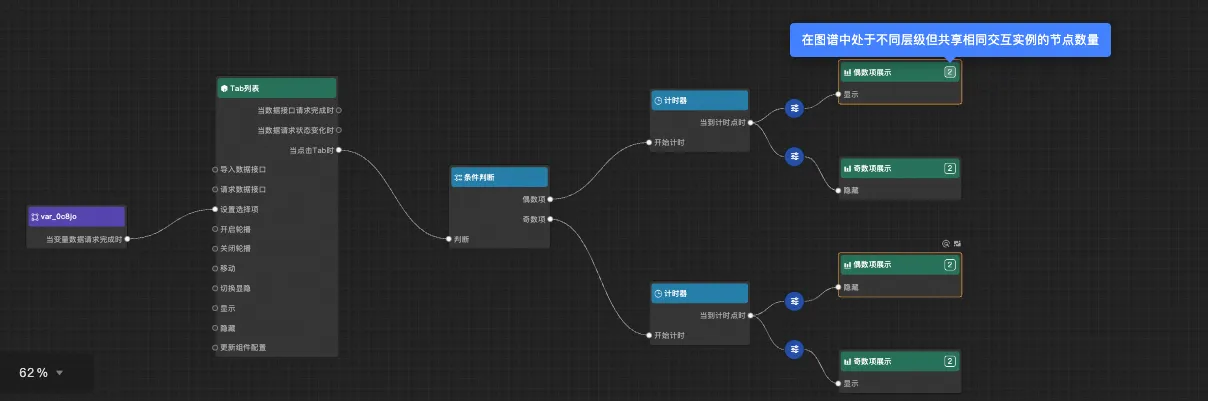

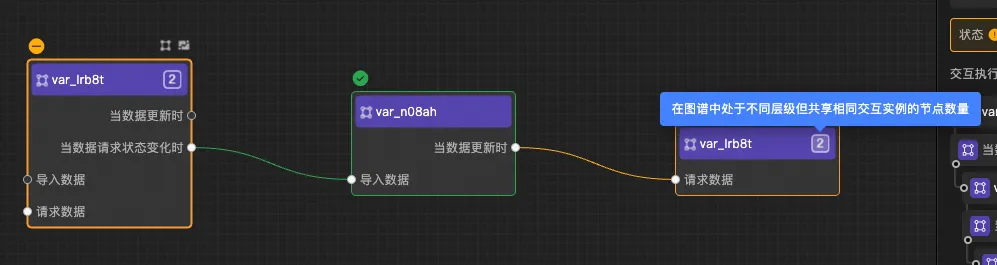

调试图谱采用树形结构展示交互路径（每个下游节点仅允许一个父节点），以保持层级清晰。当某个交互实例被多个路径共享时，图谱会以“多副本”的形式呈现。此时，悬停任意一个副本节点，所有属于同一交互实例的节点都会同步高亮。
存在多副本的场景：
蓝图节点实例有多个不同的来源时，如上图。
回环时，解除循环：

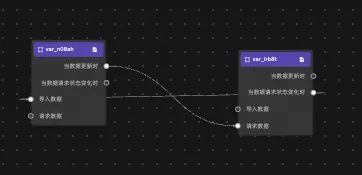

蓝图编辑时回环结构如下：
蓝图调试视图如下：
发起调试
选择调试对象后，有两种发起调试的方式：

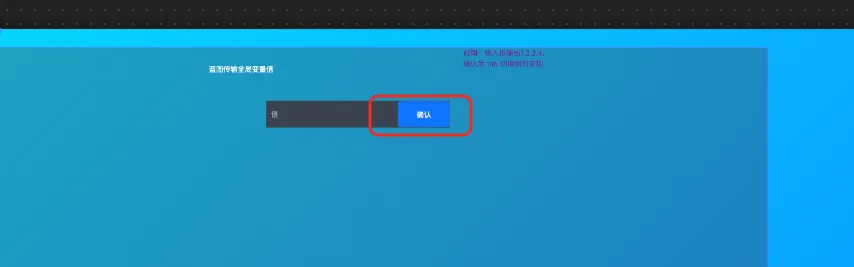

方式一：通过画布页面操作发起，直接对页面元素进行操作，触发相关事件。

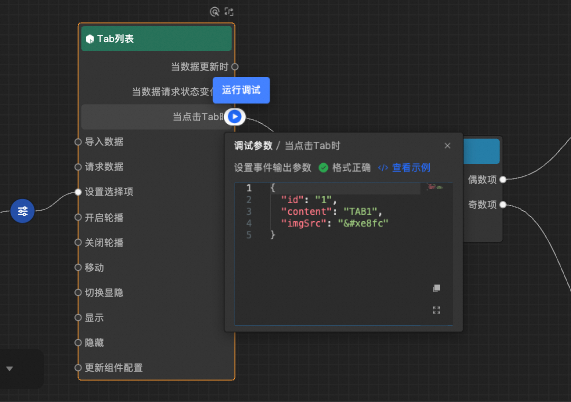

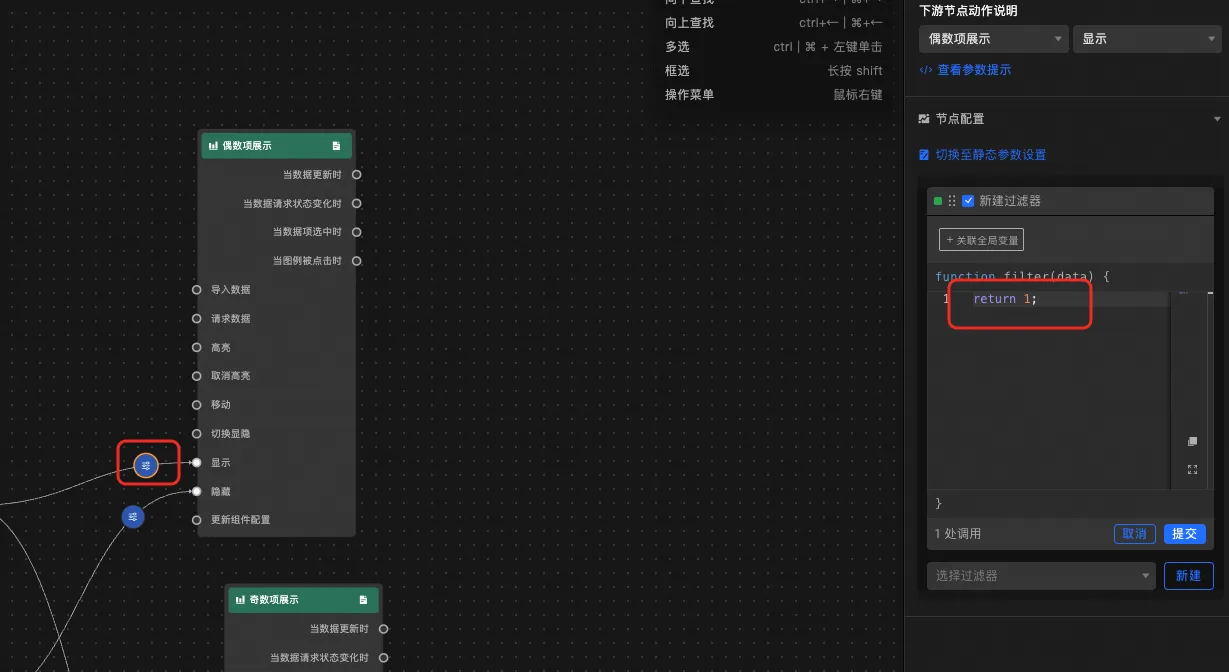

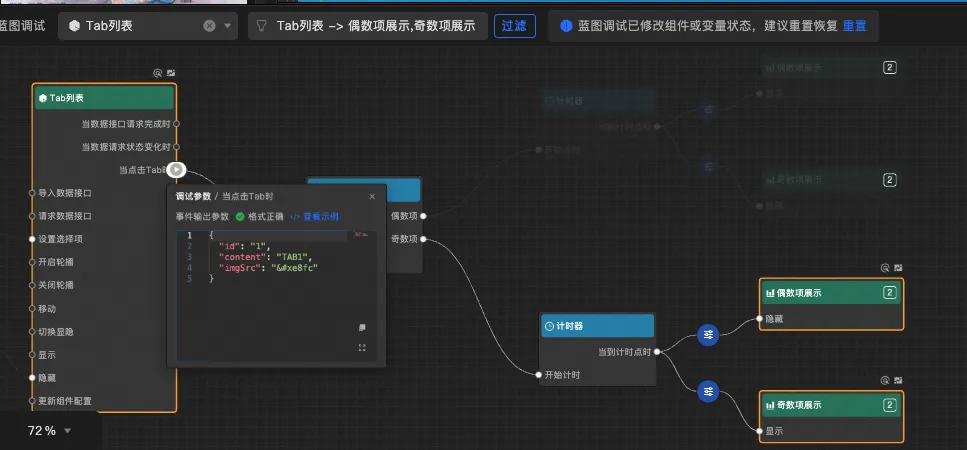

方式二：对于交互调试画布中的节点，悬停在节点的锚点，输入事件或动作参数，点击“运行调试”按钮以触发相关事件或动作。
说明节点锚点默认填充最近一次调试参数。
查看调试结果
实时调试结果

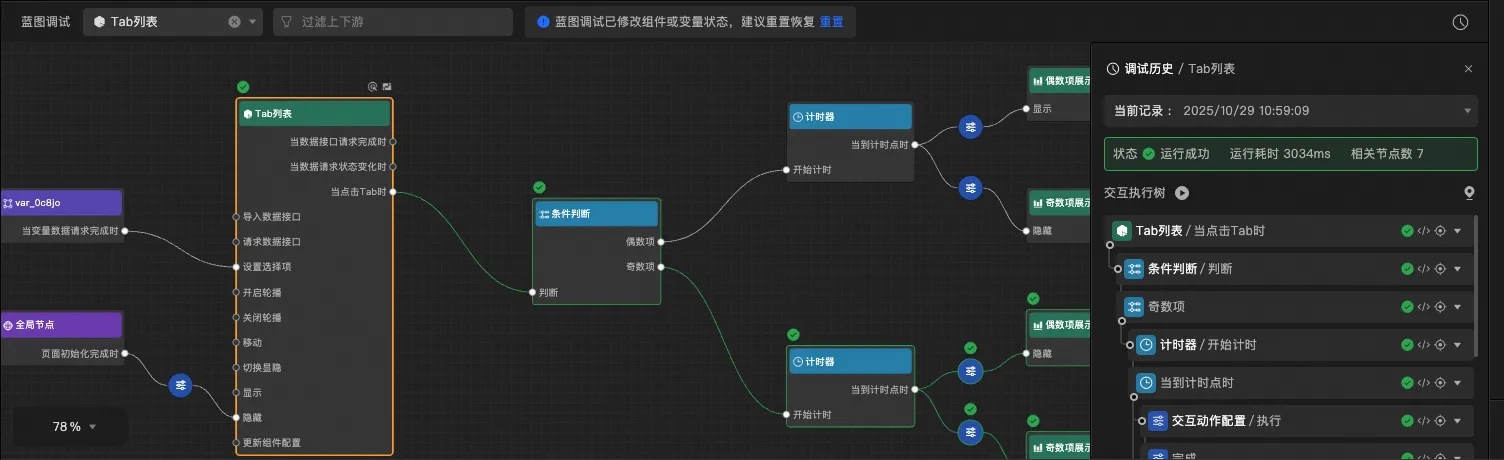

若选中当前调试节点，调试内容会在右侧面板实时展示，同时调试图谱也会展示调试状态。
查看动作/事件参数

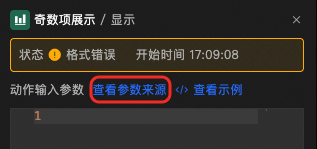

定位参数来源
查看参数来源进一步定位问题，定位跳转逻辑采取以下策略：
从当前参数向上回溯，逐层比对，直到参数发生变化。
选取回溯路径中最后一个相同层级的记录。
判断该记录是否可在组件交互面板呈现。
若可以则打开交互面板，否则跳转至蓝图。
调试历史

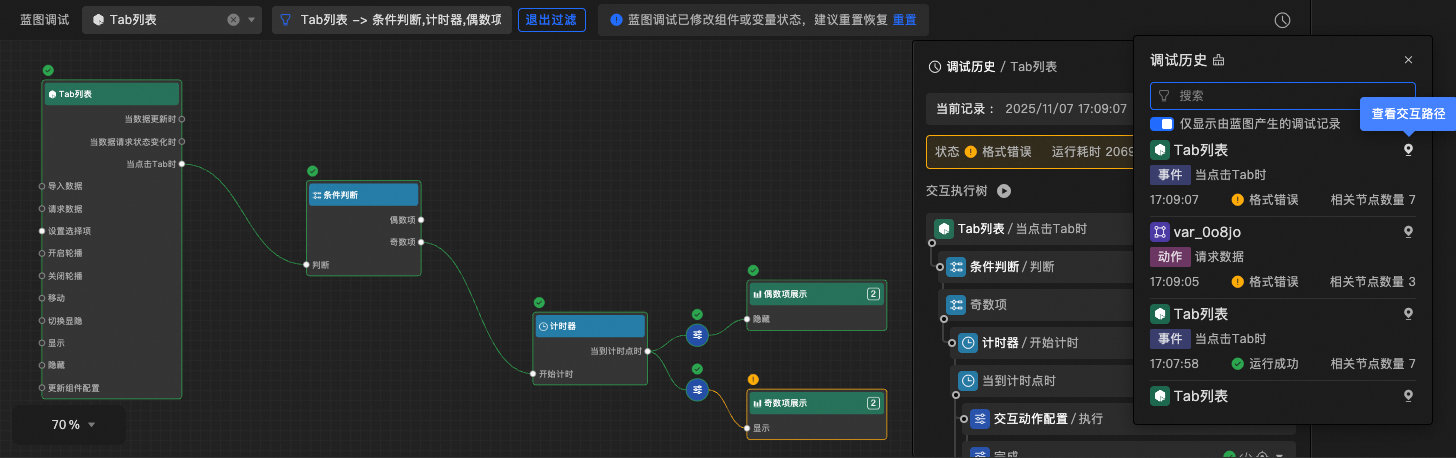

全局调试历史：通过右上角查看全部调试历史，选择目标进行定位。
默认仅展示已绑定有效动作的事件调试记录，未绑定动作的事件不显示。
定位后，视图会切换至该交互记录的根节点，并过滤掉无关的交互路径，过滤效果对比：
通过节点查看调试历史
选中节点后，右侧显示最新的调试记录，支持切换历史记录查看。

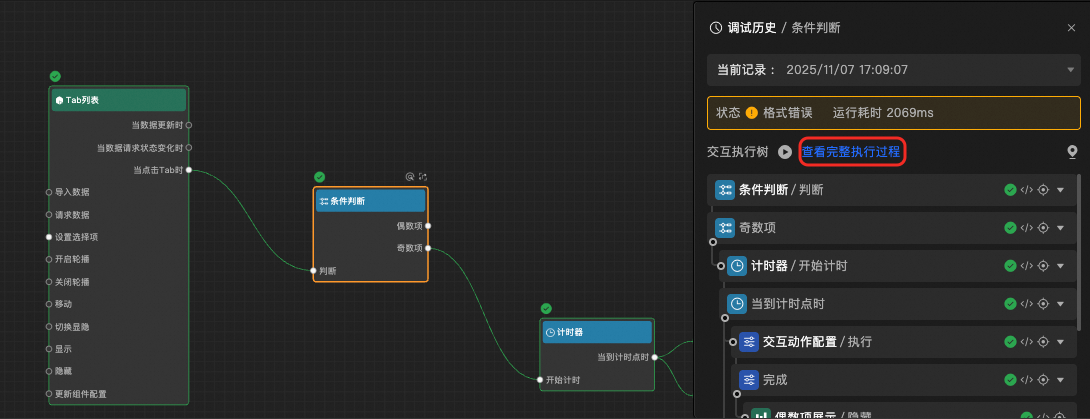

若选中的节点不是当前执行记录的根节点，会显示“查看完整执行过程”按钮。

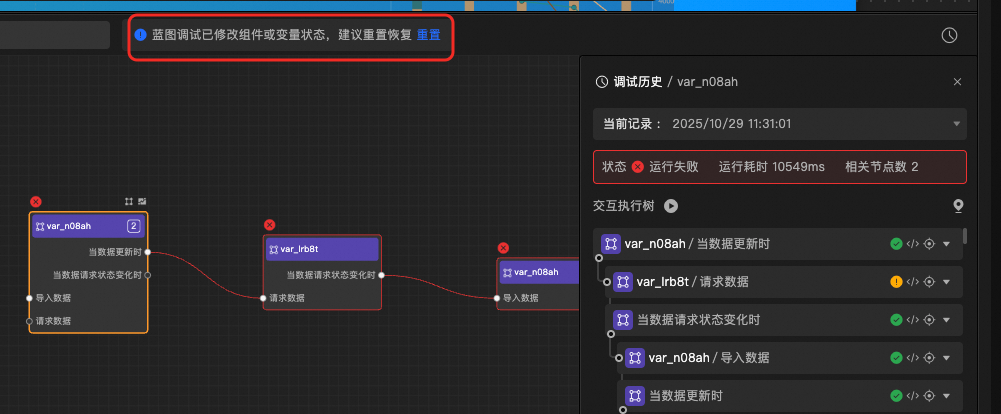

调试状态重置
可回退状态，在调试期间产生以下变更可以通过此操作回退。包括“组件样式、位置、显隐变更”、“组件/变量数据变更”。

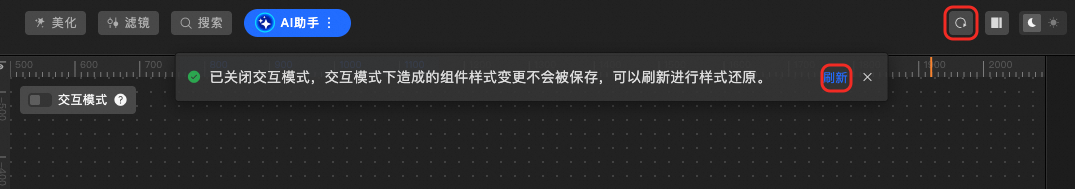

不可回退状态，部分状态由组件实例维护，需刷新后恢复。
