当区块需要提供接口供外部其他组件调用时，可创建一个动作接口。例如当外部组件需要控制区块内部垂直胶囊柱状图组件的颜色时，可创建一个更新样式的动作，在可视化应用的蓝图编辑器中使用。本文介绍区块内部的动作接口的配置的方法，帮助您理解区块的动作接口功能。

在区块编辑器内，您可以单击区块编辑器右上角的动作图标图标，在动作设置页签中支持如下动作配置操作。

切换模式

在对话框上方可以切换动作模式，可选视图模式和代码模式。

模式

说明

视图模式

在视图模式下，直观查看示例动作的样式，并按照示例样式自定义配置动作的内容，无需编写代码。

视图模式下的动作面板示例

代码模式

在代码模式下，您可以根据示例动作代码，自定义编写所需动作的代码，实现新增或配置动作的内容。

代码模式下的动作面板示例

说明

配置动作接口代码规范，请参见组件开发包文件概览。

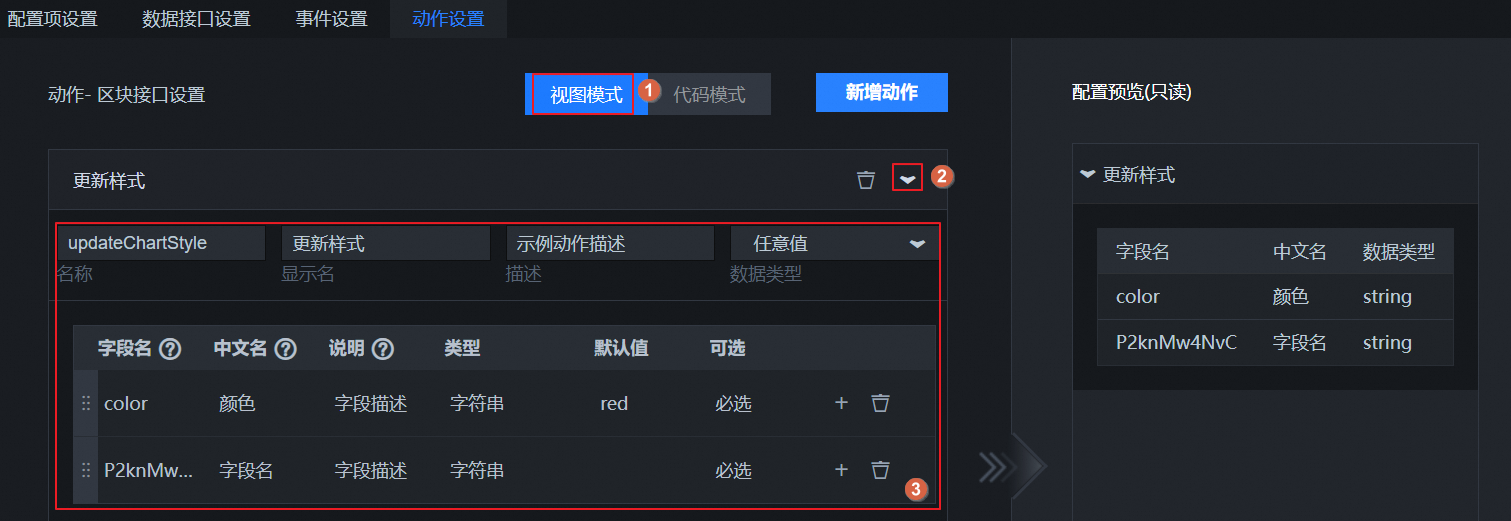

在动作设置页签中，系统默认情况下会自带配置一个动作示例，您可以自定义按操作配置动作内容。动作接口示例

操作	说明
展开动作详细信息列表	单击示例动作右侧的图标，即可打开当前动作的详细配置信息列表。
编辑动作基本信息	每一个动作中包含多个参数内容，您可以自定义编辑动作的基本信息参数内容。名称：动作的名称。显示名：动作对外显示的名称。确认修改显示名后按回车键，结果会即时显示在配置面板中。描述：动作的描述信息。数据类型：为动作选择一个数据类型，可选对象、数组、任意值和无。
删除动作	单击动作右侧的图标，即可删除当前动作。
新增动作	单击动作设置页签内的新增动作，即可在下方动作配置区域，新增一个新增的动作内容。说明您可以自定义新增或编辑多个动作用于区块接口使用。

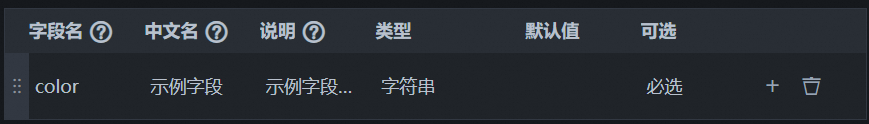

在动作配置面板中，系统默认情况下会自动添加两个示例动作字段，您可以自定义按操作配置动作字段。动作字段示例

操作	说明
编辑字段基本信息	每一个动作字段中包含多个字段参数内容，您可以自定义编辑字段的参数内容。字段名：输入动作字段的英文名称，字段名称必须为英文字符，作为参数传递时的key。中文名：输入字段的中文显示名，中文名必须控制在10字以内，用于解释字段的含义。说明：输入字段的详细描述说明，字数需要控制在25字以内。类型：选择字段的类型，可选字符串、数值、对象、数组、布尔值和二进制。默认值：输入字段的默认值内容，可不填。可选：选择字段的选择类型，包括必选和可选，可不填。
新增字段	单击字段行右侧的图标后选择添加同级，即可新增一行字段内容。
调整字段位置	当数据接口中添加了多个字段信息行后，您可以单击字段行最左侧的图标，并拖动字段行即可调整各字段行之间的上下排列顺序。
删除字段	单击字段行右侧的图标，即可删除字段内容。说明当您删除完列表内所有字段后，您可以单击字段列表内的添加字段，快速添加一行字段内容。

在区块编辑器中配置完动作接口后，您可以在可视化应用中使用区块时，在蓝图编辑器内查看到区块的所有动作接口信息，具体在可视化应用中配置并查看接口信息的步骤如下。

在区块编辑器中，对配置的动作接口内容，进行预览和测试数据接口内容，接口测试无误后，发布区块，详情请参见预览区块和发布区块。
切换到工作台页面，将鼠标悬浮至一个数据看板上方，单击编辑进入画布编辑器。
单击组件库页签，选择区块模块，在区块列表内可查看到发布后的所有区块内容。
单击所需区块，即可添加该区块到画布编辑器中。
单击选中画布中的区块，右键单击区块，选择导出到蓝图。
切换进入蓝图编辑器面板，将区块节点拖动到蓝图编辑器的画布中，即可查看区块内所有事件和动作接口的信息。区块蓝图参数中的事件动作接口，可以在蓝图编辑器内通过连线和配置逻辑节点的方法，被其他组件调用，详情请参见功能介绍。

在动作设置页签中，对话框左侧是用于自定义配置动作的区域，对话框右侧为实时预览区域。所有在左侧配置完成的动作参数内容，均可直接显示在右侧预览界面，方便查看配置完成的动作内容。预览动作区域示例
