本文介绍动态轨迹层各配置项的含义。

图表样式

动态轨迹层是3D 平面地图（v4.x 版本）中的子组件，支持独立的样式和数据配置，包括动态轨迹层的轨迹线型、轨迹粗细、轨迹长度、线头样式等参数，能够以两点之间的水平连线的形式表示人或物体移动的轨迹。

样式面板

搜索配置：单击样式面板右上角的搜索配置项图标，可在搜索配置面板中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索配置项。
通用：设置动态轨迹层的通用配置项。
参数
说明
混合模式
设置动态轨迹层的混合模式，可选默认和添加。

图形：设置动态轨迹层的图形配置。

参数	说明
随距衰减	打开开关，设置随距衰减；关闭开关，关闭随距衰减。推荐开启，开启后支持符号展示。
轨迹样式	设置动态轨迹层的轨迹样式。轨迹线型：单击下拉框，选择一种轨迹线类型样式。轨迹颜色：请参见颜色映射器使用说明，配置不同轨迹线的映射颜色样式。轨迹粗细：设置轨迹线的粗细大小值，参见尺寸映射器使用说明，配置不同轨迹线的粗细大小映射样式。轨迹长度：拖动滑块设置飞线的粗细值，取值范围为0~100，单位px。边缘模糊：拖动滑块设置虚化宽度比例值，取值范围为0~1。
线头样式	设置线头的样式。单击线头样式左侧的图标，可控制线头样式的显隐。线头颜色：线头的颜色。线头比例：拖动滑块设置线头比例，取值范围为0~100。
符号样式	设置动态轨迹层的符号样式。单击符号样式左侧的图标，可控制符号样式的显隐。仅在打开随距衰减开关时，可显示该配置项。符号颜色：动态轨迹层的符号颜色。符号贴图：设置符号贴图的类型。

动效：动态轨迹层的交互动态效果配置项。

参数	说明
轨迹速度	拖动滑块，设置动态轨迹层中正负控制方向的轨迹速度，取值范围为-100~100。
符号速度	拖动滑块，设置动态轨迹层中正负控制方向的符号速度，取值范围为-100~100。

条件：条件样式说明，通过条件筛选将满足条件的区域配置为特殊颜色。

条件样式：单击右侧的或图标，添加或删除一个条件样式。单击或图标配置多个条件样式的排列样式。单击图标，即可复制当前选中条件样式配置内容并新增一个同样配置的条件样式。具体样式配置说明，请参见条件树使用说明。

图形：打开开关，配置该条件样式中的图形配置项；关闭开关，无法配置该样式下的图形配置项。

参数	说明
轨迹样式	单击轨迹样式左侧的图标，可控制该条件下的轨迹样式的显隐，包括轨迹线的类型，颜色、长度、粗细和轨迹线边缘模糊的虚化比例。
线头样式	单击线头样式左侧的图标，可控制该条件下的轨迹线线线头样式的显隐，包括线头的颜色和线头的比例。
符号样式	单击符号样式左侧的图标，可控制该条件下的符号样式的显隐，包括符号的颜色和符号的贴图类型。

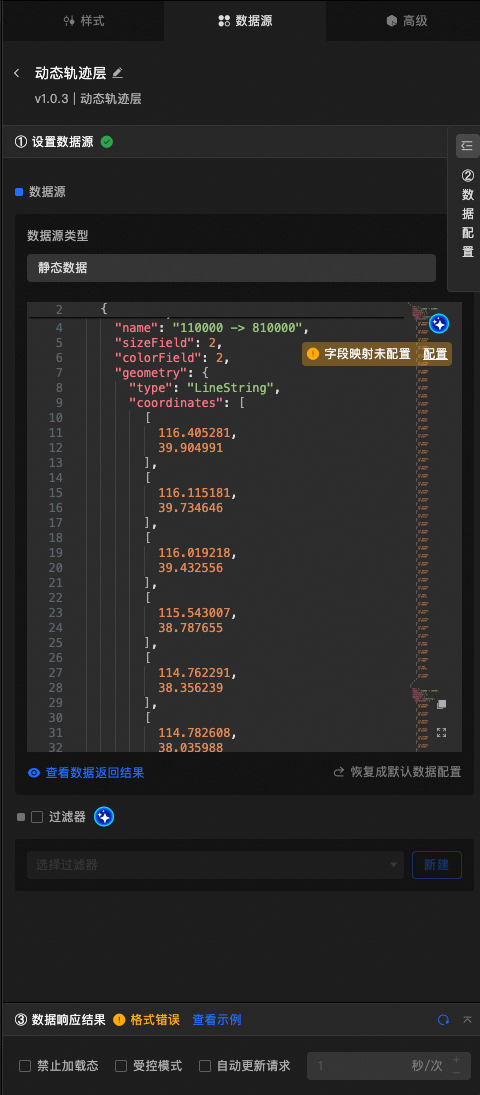

数据源面板

字段	说明
`geometry`	轨迹线的平面空间数据。
`name`	（可选）轨迹线的名称。
`id`	（可选）轨迹线的ID唯一标识码。
`sizeField`	（可选）轨迹线的粗细大小映射字段。
`colorField`	（可选）轨迹线的颜色映射字段。

数据项配置	说明
数据源	组件的数据源中通过代码编辑或可视化编辑展示了组件所包含的数据字段。也可以修改数据类型，灵活配置组件数据。
数据映射	当您需要自定义图表字段配置时，可以在数据映射模块设置不同的字段映射内容，将这些字段映射到组件对应的字段上。无需修改数据源中的字段，就可以实现数据的实时匹配。也可以单击图标对字段分别样式配置。
过滤器	打开过滤器，选择已创建的数据过滤器或新建数据过滤器，并配置数据过滤器脚本，实现数据的筛选功能。详情请参见管理数据过滤器。
数据响应结果	实时展示了组件所使用的数据。当组件数据源发生变化时，数据响应结果会对应展示最新的数据。如果系统反应延迟，您可以单击右侧的图标，查看数据响应结果，也可以单击右侧的图标，获取组件的最新数据。您也可以单击查看示例，查看当前组件的响应结果示例。
禁止加载态	勾选复选框，在组件更新和预览数据看板时，将看不到组件初始化时的加载内容，去勾选则相反。默认为去勾选状态。
受控模式	勾选复选框，组件初始化状态下不请求数据，仅通过全局变量或蓝图编辑器配置的方法发起请求数据；去勾选复选框，可以使用自动更新请求数据。默认为去勾选状态。
自动更新请求	勾选复选框，可以手动输入轮询的时间频次设置动态轮询。清除后则不会自动更新，需要手动刷新页面，或通过蓝图编辑器和全局变量事件来触发请求更新数据。

高级面板

通过高级面板配置交互事件或关联全局变量，实现组件之间的联动。具体操作请参见组件交互配置。

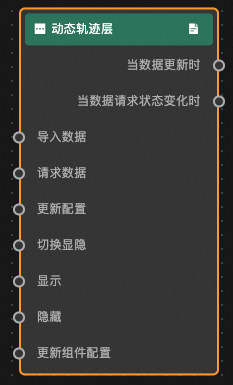

蓝图交互

单击页面左上角的图标，进入蓝图页面。
在图层节点页签下，添加当前组件至主画布中。

查看蓝图配置参数。

说明

图层事件和动作的参数提示信息，可以在画布右侧的锚点配置中单击图标查看。

事件

事件	说明
当数据更新时	数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。
当数据请求状态变化时	当数据请求状态变化时抛出该事件，回调参数为当前状态，具体数据示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。

动作

动作	说明
导入数据	按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。
请求数据	重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。例如柱状热力层配置了API数据源为`https://api.test`，传到请求数据接口动作的数据为`{ id: '1'}`，则最终请求接口为`https://api.test?id=1`。
切换显隐	切换显隐、显示和隐藏组件默认不需要参数，可以按需添加动画配置，参考数据示例。 `{ //动画方式，可选值为：appear\|fade\|slideToUp，默认值为 fade，不填无动画。 "animationType": "fade", //动画延迟，默认值为1000，单位ms。 "animationDuration": 1000, //动画曲线，可选值为：linear\|easeInOutQuad\|easeInOutExpo，默认值为 linear。 "animationEasing": "linear" }`
显示
隐藏
更新组件配置	动态更新组件的样式配置。需要先在组件的样式面板中，单击复制配置到剪贴板，获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

参数	说明
混合模式	设置动态轨迹层的混合模式，可选默认和添加。
