层级生成器功能介绍

层级生成器是一款用于生成自定义下钻区域树形结构数据的小工具,本文介绍层级生成器的详细功能。

进入层级生成器

单击DataV.GeoAtlas地理小工具系列,打开层级生成器工具页面。

界面概述

层级生成器界面主要分成两大主要功能面板,分别为地图面板和层级树面板。image

  • 页面左侧的地图面板用于展示和浏览层级数据内容,其交互逻辑与范围选择器保持统一。

  • 页面右侧的层级树面板支持查看示例、绑定数据、导入和导出层级等功能操作。

快速入门

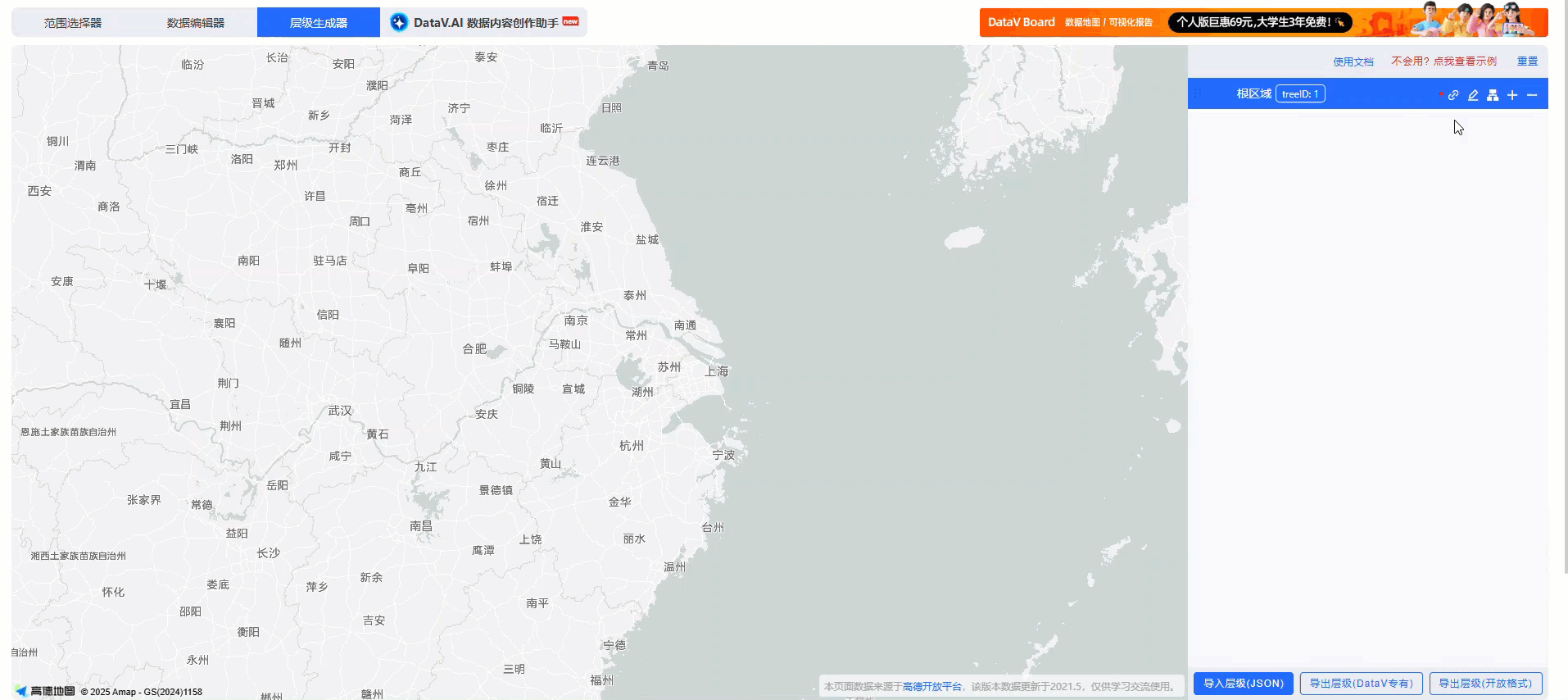

层级生成器自带一个简单的示例,展示了江浙沪的行政区下钻层级样式。

2025-06-12_10-20-35

示例操作介绍

  1. 单击层级树面板右上角的不会用?点我查看示例,添加江浙沪包邮区数据到面板中。

  2. 单击面板内的节点标题,即可在左侧地图面板中定位对应区域。

    说明

    每个节点右侧都提供绑定/解绑地理数据、重命名等功能操作

  3. 在左侧地图面板中,单击行政区域可下钻查看下级区域,单击区域外侧可返回上级视图,鼠标悬停时会显示该区域标题及联动样式。

    说明

    层级生成器的地图面板操作逻辑和范围选择器的逻辑基本一致。

面板功能介绍

地图面板

功能

说明

查看层级地理数据样式

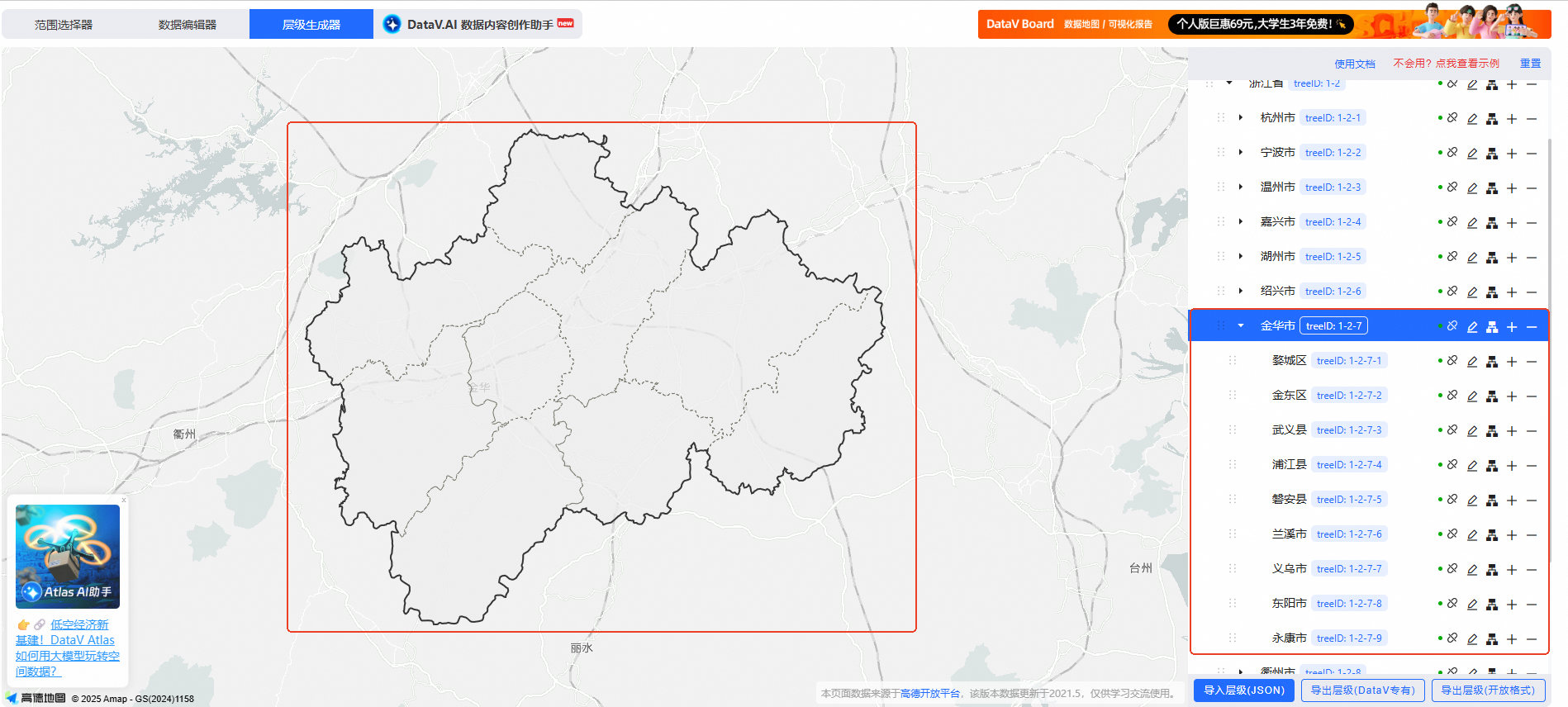

地图面板中,以黑色粗实线描边样式表示选中节点;以浅色虚线表示选中节点内的子节点。image

层级下钻与上钻

单击子区域即可下钻,单击下钻区域外的空白区域即可返回上一级视图。

层级树面板

功能

说明

查看示例

单击层级树面板右上角的不会用?点我查看示例,即可在面板中增加江浙沪包邮区层级树下钻示例内容,示例数据中包含了江浙沪的行政区域层级,具体到区县级。单击重置恢复默认空节点。{2F6C1379-657E-4BB7-AD0F-2D725518B4BB}

说明

示例层级数据支持直接导出到本地。

层级树节点

在层级树面板中,每一行即为一个层级节点,每一个节点内有5种节点信息,包括标题、treeID、地理数据、子节点和父节点。

说明

标题、地理数据、子节点和父节点这四个信息,可由您自定义配置修改,treeID不支持手动更改,由层级面板进行自动计算得到。

解绑与绑定数据

  • 解绑地理信息:当节点右侧显示小绿点和解绑数据符号,表示当前节点具有地理信息,您可以单击解绑图标图标,在弹窗中单击确认解绑当前节点下的地理信息。

  • 绑定地理信息:当节点右侧显示小红点和绑定数据符号,表示当前节点内没有地理信息,您可以单击绑定数据图标,在弹窗中选择行政区数据集自定义数据两种类型的地理数据。

    • 行政区数据集:选择该类型,您可以在下拉框内,自定义输入或选择系统内置的某个行政区域,并选择是否同时添加所有下游节点,单击确认完成数据绑定。

    • 自定义数据:选择该类型,您可以自定义上传已有的GeoJSON文件,单击确认完成数据绑定。

重命名节点

单击节点右侧的重命名图标,自定义输入节点的名称。

批量导入子节点

单击节点右侧的 {7BA830BD-8E89-4DEC-AF09-47CD2EB9A590} 图标,批量导入GeoJSON格式的子节点数据。

新增子节点

单击节点右侧的新增子节点图标,在当前节点的下级新增一个子节点。

删除节点

单击节点右侧的删除图标,删除当前节点。

重要

删除父节点后,所属的子节点也会同步删除,根节点不支持删除。

更改节点层级

选中节点后拖动节点可调整其在面板中的层级位置。

导入层级

单击层级树面板下方的导入层级(JSON)按钮,选择本地的层级数据文件(支持TopoJSON格式)。

导出层级(DataV专有)

单击层级树面板下方的导出层级(DataV专有)按钮,导出层级数据文件层级映射文件:层级数据文件内的地理字段有压缩,支持在DataV的组件(如基础平面地图等组件)中使用;层级映射文件内记录了节点 ID 、节点名称、父节点的映射关系列表。

导出层级(开放格式)

单击层级树面板下方的导出层级(开放格式)按钮,导出层级数据文件层级映射的文件,数据结构未经过压缩,可以在外部直接使用。

操作案例

本案例通过京津冀地区层级下钻数据,完整演示制作流程:首先在边界生成器中获取区域边界数据,随后在数据编辑器中进行数据整合,再将处理好的数据绑定至层级生成器完成层级构建,最终导出为DataV专有格式文件,并将生成的层级结构数据应用于基础平面地图4.0组件的自定义区域下钻层子组件。

自定义生成数据

  1. 单击DataV.GeoAtlas地理小工具系列,打开层级生成器页面。

  2. 在页面右侧的层级树面板中,单击默认根区域节点右侧的重命名图标,修改标题名为京津冀区域

  3. 单击京津冀区域节点右侧的新增子节点图标,依次绑定北京市天津市河北省三个行政区域的地理数据集,同时添加该区域内的所有下游节点,完成创建一份树状层级结构。

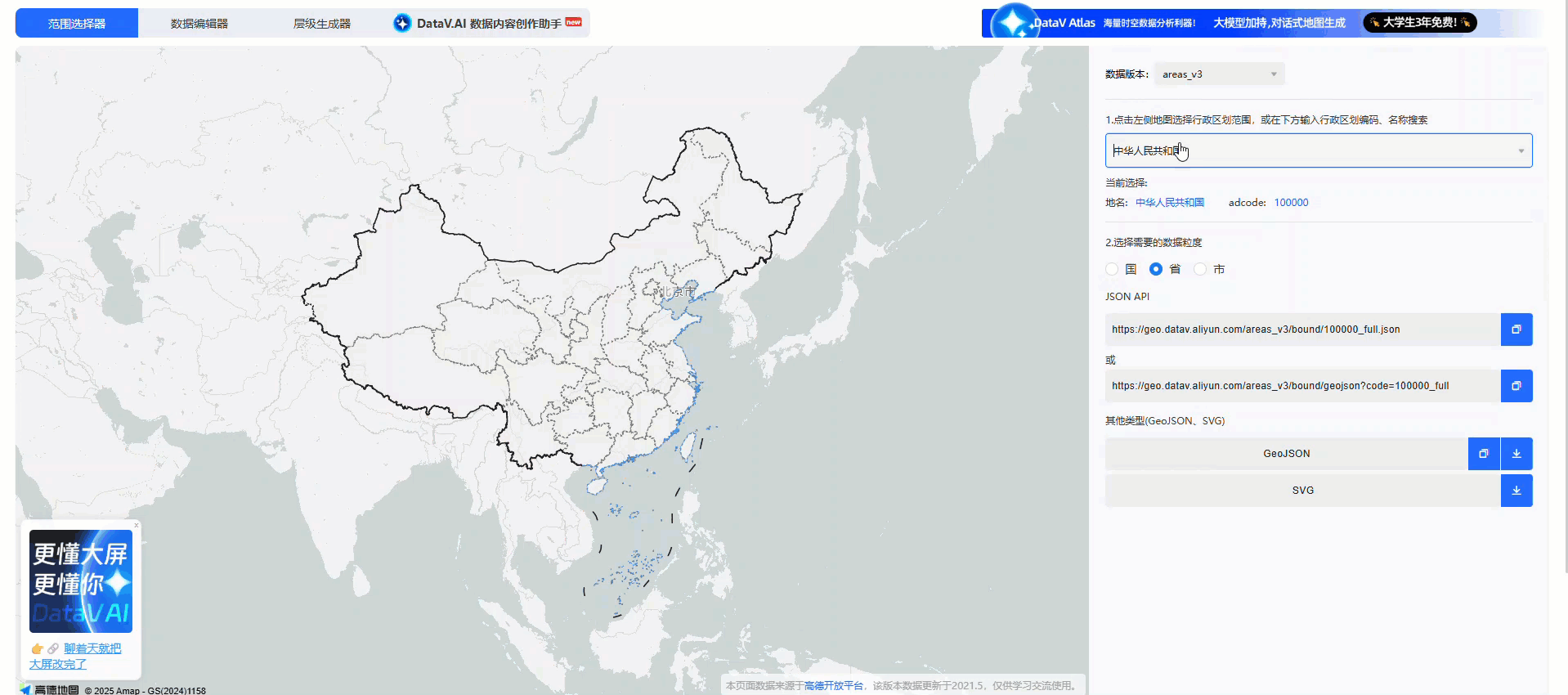

  4. 单击页面左上角的范围选择器,进入范围选择器页面,在范围选择器分别下载京、津和冀三个行政区域数据,下载的数据不包含子区域数据,操作如下。2025-06-09_17-22-37

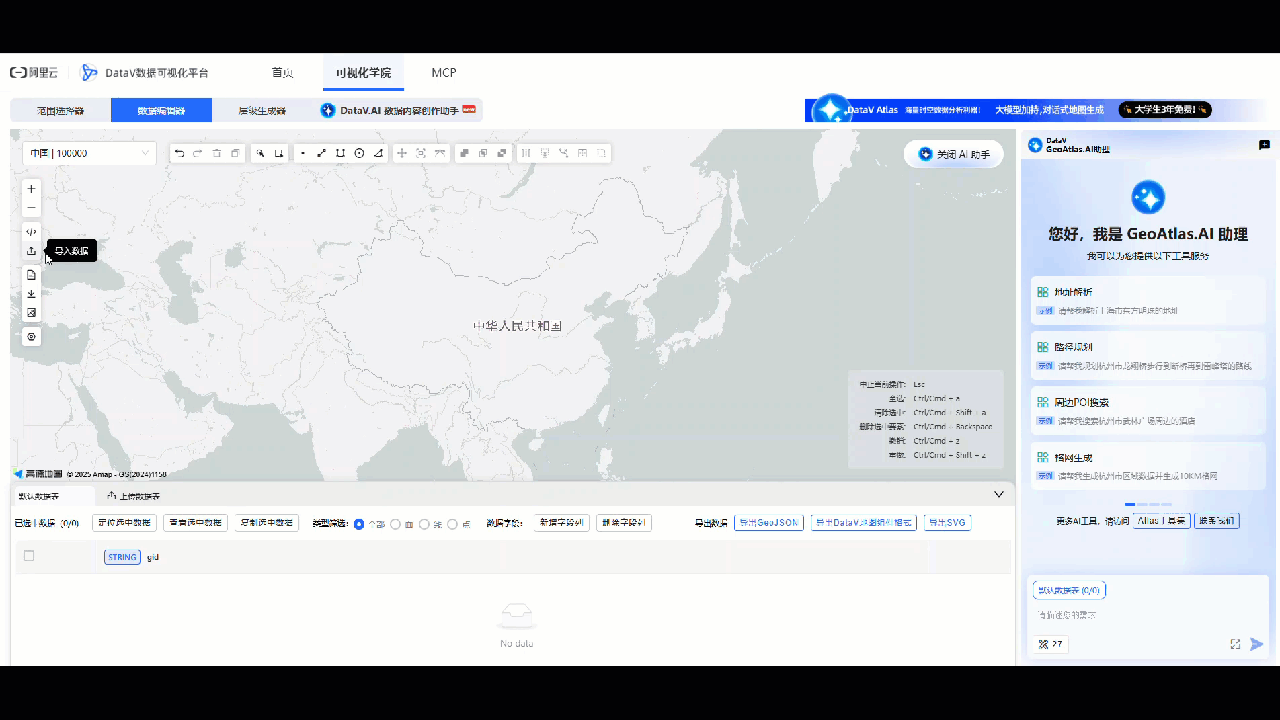

  5. 单击页面上方的数据编辑器,进入页面,在数据编辑器中上传并合并京津冀三个行政区域的数据,完成配置后单击地图面板右侧的导出GeoJSON,下载合并后的完整数据。操作如下。2025-06-09_17-32-18

  6. 单击页面上方的层级生成器,进入层级生成器页面内,在京津冀区域根节点处单击绑定数据图标选择自定义数据,上传下载好的京津冀数据,单击确认完成数据绑定。

  7. 单击层级树面板下方的导出层级(DataV专有),导出该层级结构数据文件到本地,并将生成的两个文件上传到您的服务器或者OSS上,生成两个新的API;您也可以直接使用系统提供的示例API完成DataV组件使用数据的案例配置。

DataV组件使用数据

将自制的京津翼地区的层级下钻数据,配置到DataV组件中使用,以基础平面地图4.0组件为例。

  1. 登录DataV控制台

  2. 工作台页面,选择任一数据看板,单击编辑,进入画布编辑器页面。

    说明

    如果工作台页面中没有数据看板,请先创建一个数据看板

  3. 单击左侧导航栏的组件库,进入组件管理页面。

  4. 单击image图标,进入地图组件列表。

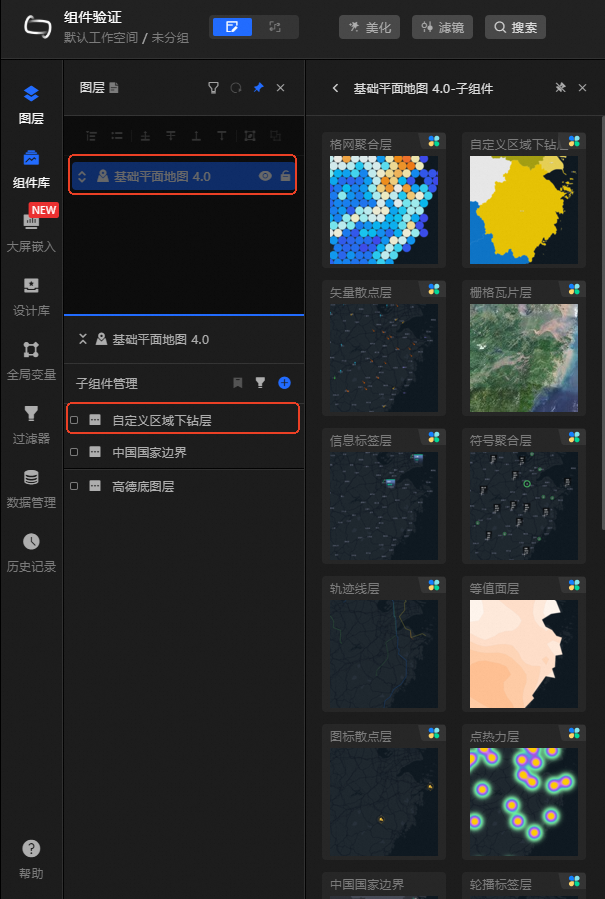

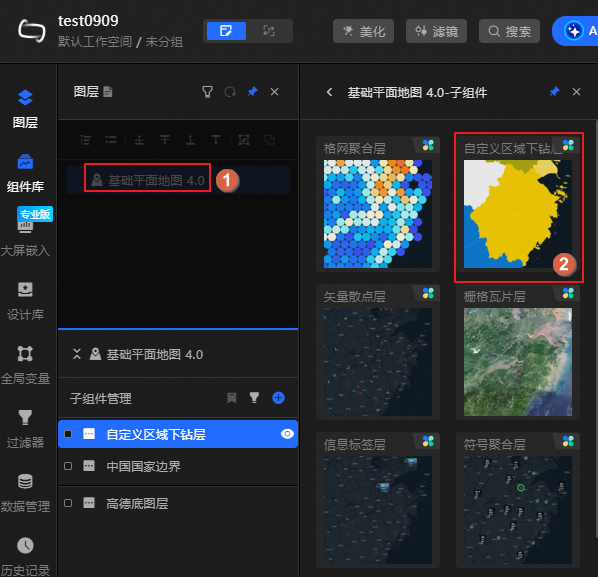

  5. 单击基础平面地图4.0组件,并在组件配置面板中,新增一个自定义区域下钻层子组件。image

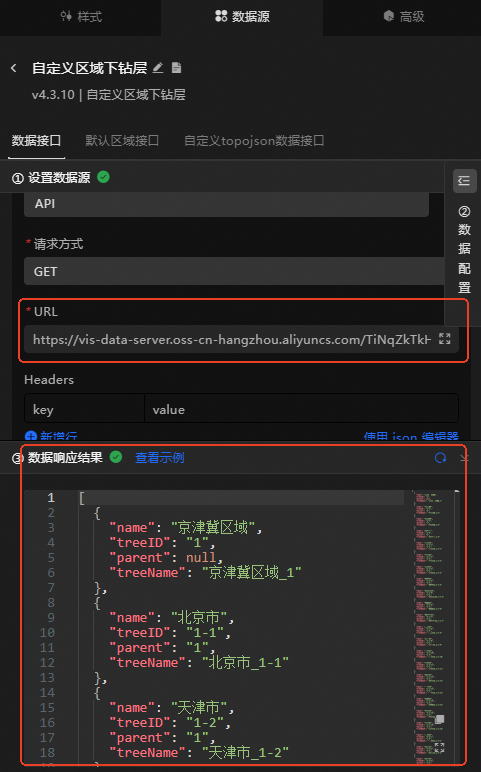

  6. 选中自定义区域下钻层组件,单击页面右侧的数据源面板,将数据源类型选择为API,在下方URL编辑框内,将提取到的JSON API粘贴到数据输入框内。可以查看到数据响应结果。image

    示例API链接如下。

    https://vis-data-server.oss-cn-hangzhou.aliyuncs.com/TiNqZkTkH1IeUOGTiMC6WgHY6TtG72.json

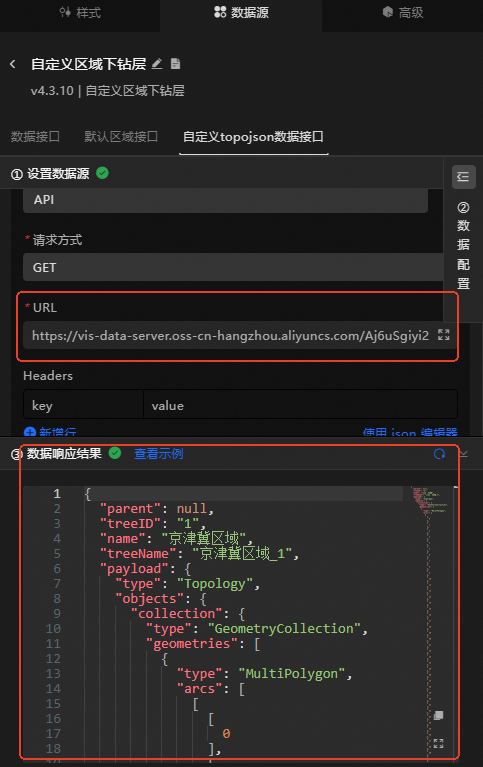

  7. 选择自定义topojson数据接口,将数据源类型选择为API,在下方URL编辑框内,将提取到的JSON API粘贴到数据输入框内。image

    示例API链接如下。

    https://vis-data-server.oss-cn-hangzhou.aliyuncs.com/Aj6uSgiyi23D4rMSBEMGRfaIn1W1Jn.json

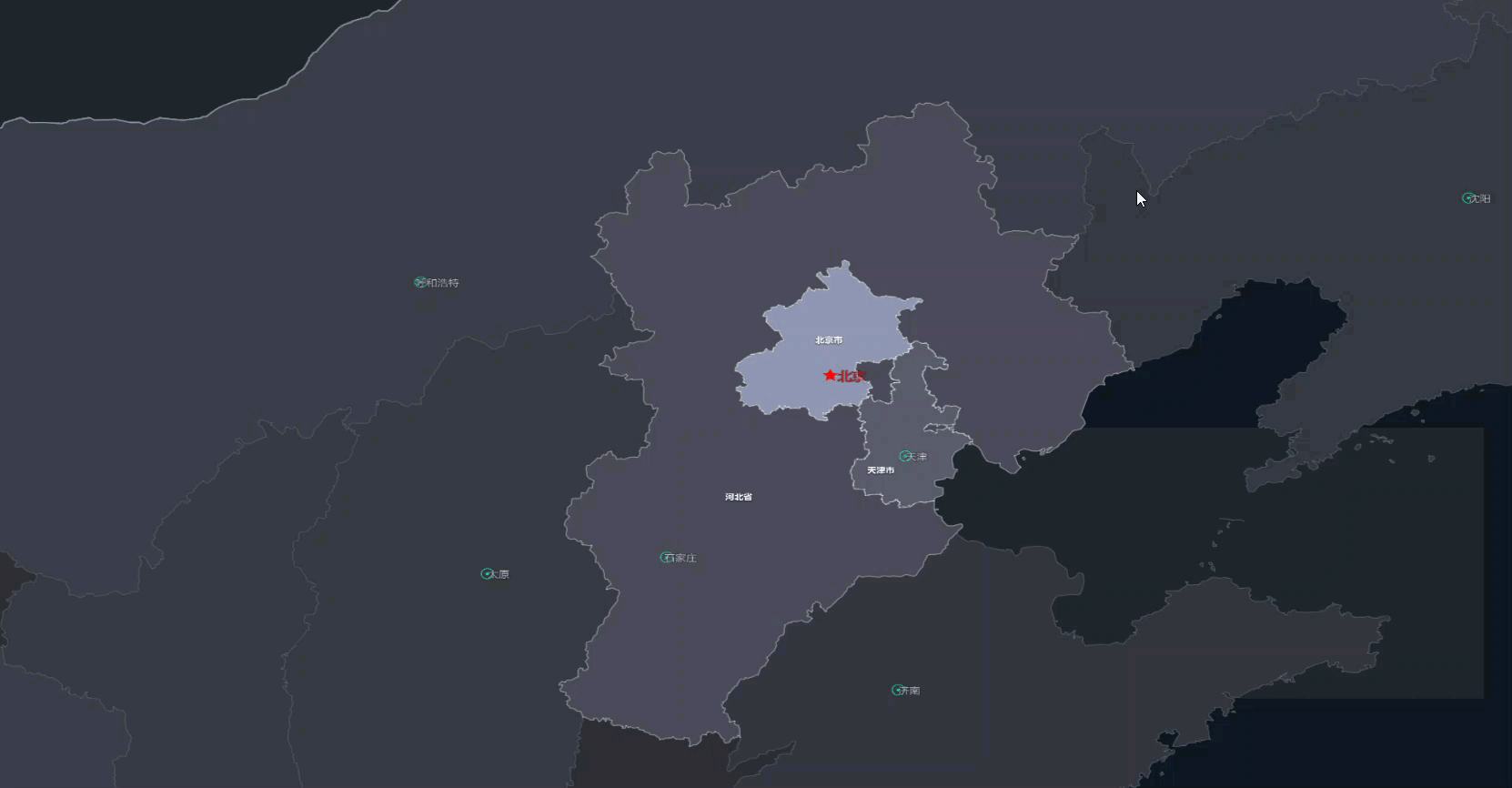

  8. 自定义区域下钻层子组件数据接口配置完成后,即可在画布编辑器的地图组件中查看到京津冀区域的层级下钻样式,双击行政区域即可下钻,效果如下图所示。2025-06-09_17-59-05

下钻数据结构定义

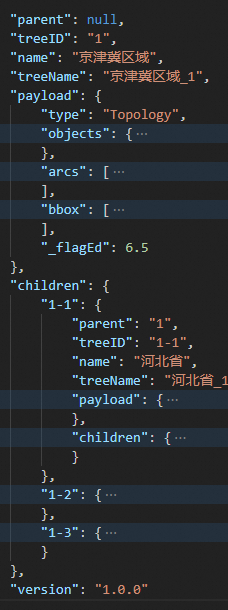

如您想在外部使用层级数据,可以参考下图数据的规范并了解字段的含义。image

上图中是一组JSON数据,根节点中包含一个version字段,其他字段都是层级节点的通用字段。对于每一个层级节点而言,其字段的含义如下。

字段

说明

parent

父节点的treeID。

treeID

节点的ID,显示为"x-x-x"结构,如“1-2-3”表示根节点的第二个子节点的第三个子节点。

name

节点的名字。

treeName

节点的名字和ID。

payload

payload字段为地理数据字段,对于开放格式而言,即为TopoJSON,如果您是开发人员,则可以利用topojson-client,将TopoJSON转为GeoJSON。

children

子节点数据的集合。
