多行文本

更新时间:

本文介绍多行文本全量选择时各配置项的含义。

图表样式


样式面板image

  • 搜索配置:单击样式面板右上角的搜索配置项图标image,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索配置项

    • 尺寸:包括组件的宽度和高度,单位为px。

    • 定位:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。

    • 旋转:以组件的中心为中心点,进行旋转,单位为度(°)。

      • 手动输入角度值,控制组件的旋转角度。

      • 单击image图标,控制组件左右翻转样式。

      • 单击image图标,控制组件上下翻转样式。

    • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1

  • 段落内容:需要显示的段落内容,支持从数据中获取。如果此配置项和数据中都配置了段落内容,则优先使用数据中的配置。

  • 文本滚动

    参数

    说明

    溢出滚动

    打开开关,如果文本溢出,会自动滚动播放。关闭开关,无法滚动查看溢出的文本。

    匀速滚动

    设置文本滚动模式为匀速滚动。

    速率

    设置文本匀速滚动的速率,单位为px/s。

    滚动持续时间

    文本滚动持续的时间,单位为ms。当关闭匀速滚动时可配置。

  • 文本样式

    参数

    说明

    字体

    文本的字体系列,默认为微软雅黑

    字号

    文本的字体大小。

    字体颜色

    文本的字体颜色,请参见颜色选择器说明进行修改。

    字体粗细

    文本的字体粗细。

  • 文字间隔:设置文字之间的间隔,单位为px。

  • 行高:多行文本每一行之间的间距,取值范围为0~200。

  • 对齐方式:文本的对齐方式。包含三种对齐方式,分别为左对齐右对齐居中对齐,默认为左对齐

  • 首行缩进:文本段落的首行缩进大小,取值范围为0~100。

数据源面板image

value:设置组件显示的文本内容,支持部分HTML标签(如a、br等标签)。此处与样式>段落内容配置项功能相同,如果两者都进行了配置,优先使用数据源面板内value字段的文本内容。

数据项配置

说明

数据源

组件的数据源中通过代码编辑可视化编辑展示了组件所包含的数据字段。也可以修改数据类型,灵活配置组件数据。

数据映射

当您需要自定义图表字段配置时,可以在数据映射模块设置不同的字段映射内容,将这些字段映射到组件对应的字段上。无需修改数据源中的字段,就可以实现数据的实时匹配。也可以单击image图标对字段分别样式配置。

过滤器

打开过滤器,选择已创建的数据过滤器或新建数据过滤器,并配置数据过滤器脚本,实现数据的筛选功能。详情请参见管理数据过滤器

数据响应结果

实时展示了组件所使用的数据。当组件数据源发生变化时,数据响应结果会对应展示最新的数据。如果系统反应延迟,您可以单击右侧的image图标,查看数据响应结果,也可以单击右侧的image图标,获取组件的最新数据。您也可以单击查看示例,查看当前组件的响应结果示例。

禁止加载态

勾选复选框,在组件更新和预览数据看板时,将看不到组件初始化时的加载内容,去勾选则相反。默认为去勾选状态。

受控模式

勾选复选框,组件初始化状态下不请求数据,仅通过全局变量或蓝图编辑器配置的方法发起请求数据;去勾选复选框,可以使用自动更新请求数据。默认为去勾选状态。

自动更新请求

勾选复选框,可以手动输入轮询的时间频次设置动态轮询。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和全局变量事件来触发请求更新数据。

高级面板

此组件没有关联全局变量事件。

蓝图交互

  1. 单击页面左上角的image图标,进入蓝图页面。

  2. 图层节点页签下,将当前组件添加至主画布中。

  3. 查看蓝图配置参数。image.png

    • 事件

      事件

      说明

      当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。

    • 动作

      动作

      说明

      导入数据接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据,参考数据示例。

      [
        {
          "value": "文本内容"
        }
      ]

      请求数据接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如多行文本配置了API数据源为https://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      移动

      将组件移动到指定位置,参考数据示例。

          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时,单位ms。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }

      切换显隐

      切换组件的显示或隐藏,不需要参数。

      显示

      显示组件,参考数据示例。

      {
        "animationType": "",//动画方式,可选值:fade,不填无动画。
        "animationDuration": 1000,//动画延迟,单位ms。
        "animationEasing": ""//动画曲线
      }

      隐藏

      隐藏组件,参考数据示例。

      {
        "animationType": "",//动画方式,可选值:fade,不填无动画。
        "animationDuration": 1000,//动画延迟,单位ms。
        "animationEasing": ""//动画曲线
      }

      更新组件配置

      动态更新组件的样式配置。需要先在组件的样式面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

案例演示

本案例将词云组件中的内容获取并展示到多行文本组件中。

  1. 登录DataV控制台

  2. 选择任一数据看板,单击编辑,进入画布编辑器页面。

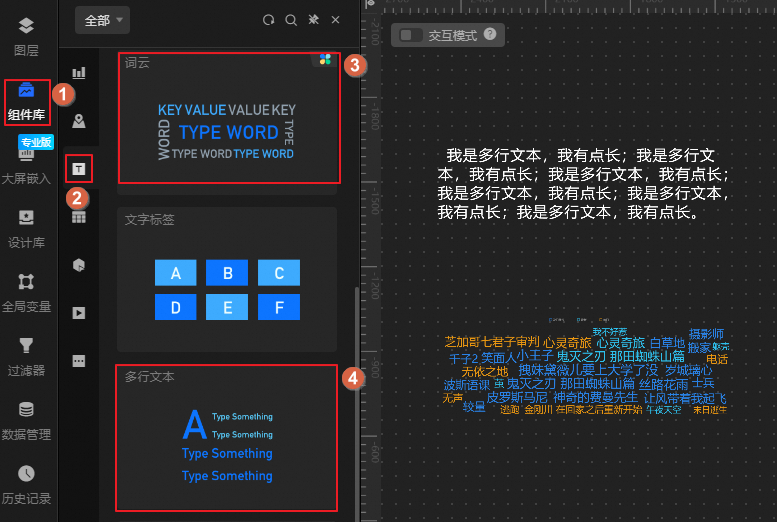

  3. 添加词云多行文本两个组件到画布中。

  4. 单击多行文本组件,选择数据源面板,勾选受控模式复选框。

  5. 单击页面左上角的image图标,进入蓝图页面。

  6. 图层节点页签下,将所有组件添加至主画布中。

  7. 逻辑节点页签下,将一个串行数据处理节点添加到主画布中。

  8. 连接组件。image.png

  9. 配置串行数据处理节点的处理方法。

    return [{"value": data.map(i => i.name)}];
  10. 单击页面右上角的预览,预览展示结果。image.png
