组件画布操作

更新时间:2025-04-07 03:32:07

本文介绍组件在画布编辑器中的操作方法,包括组件拖拽、缩放、旋转、操作快捷键等基础功能,以及批量配置、轮播容器等高级功能,帮助您更方便快捷地在数据看板中操作组件。

前提条件

已创建数据看板,支持使用模板创建使用空白画布创建使用AI智能生成

进入画布编辑器

  1. 登录DataV控制台

  2. 工作台页面的数据看板区域,鼠标悬停至目标看板,单击编辑,进入看板的画布编辑页面。

    在该页面,您可按需执行基础操作批量配置成组操作创建轮播容器等操作。

基础功能

操作

描述

操作

描述

拖拽

在左侧组件库中选中一个或多个组件,按住鼠标左键进行拖拽。

  • 选中一个组件:单击某个组件进行选中。

  • 选中多个组件:按住键盘上的Ctrl键(苹果键盘使用Cmd键)后,单击多个组件进行选中。再次单击对应按键可以取消选中当前组件。

    说明

    您也可以在左侧的图层列表中,使用同样的方法选中一个或多个组件。

缩放

单选或者多选组件后,将鼠标移动到组件的边界框线附近。出现缩放图标后,按住鼠标左键拖拽。

旋转

选择一个或多个组件,将鼠标移动到组件的上边界附近的白点处。出现旋转图标后,按住鼠标左键对组件进行旋转。

组件锁定

详情请参见图层管理

组件图层位置移动

在数据看板画布或者图层栏中,右键单击某个组件。在弹出的菜单中,进行置顶置底上移一层下移一层等操作。

生成迭代器

详情请参见图层管理

进入蓝图编辑器

进入蓝图编辑器并直接定位到当前组件节点,通过低代码的编辑实现较为复杂的交互效果。

组件隐藏

详情请参见图层管理

组件重命名

详情请参见图层管理

复制ID

复制当前组件ID值,可以在画布编辑器和蓝图编辑器中快捷搜索。

组件复制

详情请参见图层管理

组件删除

详情请参见图层管理

组件收藏

详情请参见图层管理

缩略图

DataV在画布左下角提供了缩略图功能,您可以使用此功能,调整组件在画布中的布局。

  • 拉动缩略图下方的比例尺,或者单击+-调整画布的大小比例。

  • 当组件超出画布大小时,可以拖动缩略图的高亮蓝色边框,定位到组件的位置。image

  • 单击画布左下角的image图标,可以选择关闭或开启缩略图。

快捷键

画布快捷键

  • 选中:鼠标点击

  • 多选:ctrl/cmd+鼠标点击

  • 操作菜单:鼠标右键

  • 全局搜索:ctrl/cmd+f

批量配置

操作

描述

操作

描述

批量配置

选中多个组件后,在右侧面板可以做如下批量配置。

1

  • 序号1:当选中任意组件时显示。

    • 对齐方式:设置多个组件的对齐方式,包括但不限于左对齐、居中对齐、右对齐、顶部对齐、水平对齐、底部对齐。

    • 均分方式:设置多个组件的均分方式,包括水平均分和竖直均分。

    • 对象位置:设置多个组件左上角顶点相对于画布的位置。

    • 对象尺寸:设置多个组件的宽度和高度值。

  • 序号2:当所有选中的组件都支持快捷配置时显示。

    • 图表颜色:设置多个组件的图表颜色。

    • 图表文字:设置多个组件的图表文字的字体、字体粗细、字号和颜色。

    • 图表复杂度:设置多个组件的图表信息类型,包括简单、通用和详细。

  • 序号3:即统一样式,当所有选中的组件类型相同且所有组件大版本号一致时才出现。例如,两个都是区间柱状图且均是5.x版本,即可批量设置。imageimage

成组操作

操作

描述

操作

描述

组操作

  • 成组/解组:详情请参见图层管理

  • 搜索配置:单击样式面板右上角的搜索配置项图标image,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索配置项

  • 尺寸:包括组件的宽度和高度,单位为px。

  • 定位:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。

  • 旋转:以组件的中心为中心点,进行旋转,单位为度(°)。

    • 手动输入角度值,控制组件的旋转角度。

    • 单击image图标,控制组件左右翻转样式。

    • 单击image图标,控制组件上下翻转样式。

  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1

  • 交互穿透:开启后,鼠标可穿透该组件,避免看板中组件较多时,该组件会遮挡鼠标与下层组件的交互。

  • 对齐:组件在编辑器中的对齐方式。

  • 背景:设置组件成组后容器的背景颜色和背景图片,详情请参见颜色选择器说明

  • 3D变换:单击image.png图标,打开组的3D变换功能。

    • 视距:图表透视摄影中的视距设置。通过设置消失点的位置,设置不同的视距参数。

    • 子层级变换配置:包括批量配置和单独配置两种配置模式。选择不同的模式均可设置图表的旋转、缩放和平移参数。

说明

如需要轮播功能,可以单击使用轮播容器,具体操作请参见轮播容器

轮播容器

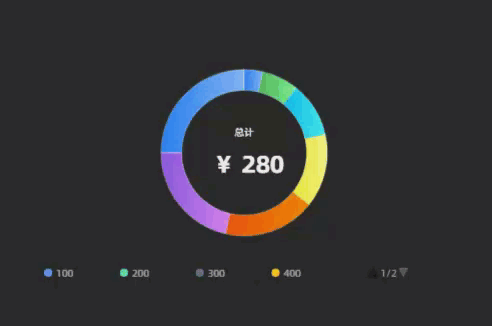

轮播容器可将多个组件集中在一个固定区域内,通过滑动、翻转等多种动画效果动态切换展示。若您的屏幕空间有限,但需要展示大量数据或信息,可使用轮播容器。1D1861C9-CD15-4A45-98D7-01DBEB261FE8

创建轮播容器

进入画布编辑器,选中需要进行轮播的所有组件,右键单击任意组件,选择使用轮播容器,即可创建轮播容器。创建完成后,轮播容器中的所有组件将作为一个整体进行轮播展示。

说明
  • 一个数据看板可创建多个轮播容器,但每个组件只能被添加至某一个轮播容器中。

  • 若无需再使用轮播容器,则可右键单击轮播容器,选择解除轮播容器,解除后,该轮播容器中的组件将会恢复为独立状态。

配置轮播容器

单击轮播容器,可在右侧面板配置其基础样式,以及交互事件和全局变量等高级配置。

  • 样式配置

    样式面板,可配置轮播容器的动画效果、背景颜色、轮播时长等信息,相关配置项介绍如下。

    说明

    您也可单击image图标,通过关键词搜索,快速定位到所需配置项,搜索支持模糊匹配。详情请参见搜索配置项

    配置项

    描述

    图示

    配置项

    描述

    图示

    全局配置

    定义组件在数据看板中的位置分布、透明程度、交互穿透。

    • 不透明度:数值越小,组件越透明。取值范围为0~1内的数值。

    • 交互穿透:开启后,鼠标可穿透该组件,避免看板中组件较多时,该组件会遮挡鼠标与下层组件的交互。


    轮播样式配置

    定义轮播的动画效果:

    • 快速样式:可快速切换轮播样式,支持滑动、淡入淡出、翻转等多种样式。

    • 动效配置:用于配置轮播样式、轮播容器中的组件排布(水平或垂直),以及轮播时长(单位为ms)。


    基础样式配置

    定义轮播容器的背景、内外边距、可视数量、轮播数量、组件间距、轮播方向、居中效果及阴影效果。主要说明如下:

    • 背景:支持更换背景颜色,也可上传本地图片作为背景。

    • 内外边距:设置轮播容器中当前展示的组件距离上下左右四个边框的距离。

    • 可视数量:轮播容器中同一时间可见的组件数量。

      说明

      仅当轮播样式配置为滑动橱窗时生效。

    • 轮播数量:每次轮播的组件数量。

      说明

      通常在可视数量大于1时使用,且仅当轮播样式配置为滑动橱窗时生效。

    • 间距:轮播容器中,两个组件之间的距离。

      说明

      仅当轮播样式配置为滑动橱窗时生效。


    自动播放及视差

    定义自动播放的展示及视差效果:

    • 延迟:用于设置自动播放时,两个过渡动效之间的间隔时长(可认为是一个组件的展示时长),单位为ms

    • 鼠标悬停暂停:开启后,当鼠标悬停至轮播容器时,自动播放将暂停。

    • 视差:用于配置轮播容器中组件的透明程度,以及组件相较于轮播容器的缩放比例。


    其他

    单击相应按钮,即可快速执行轮播容器的启动、暂停或取消(即解除轮播容器)。


  • 高级配置

    高级面板,可定义轮播容器与其他组件间的交互及数据传递关系,相关配置项介绍如下。

    配置项

    描述

    图示

    配置项

    描述

    图示

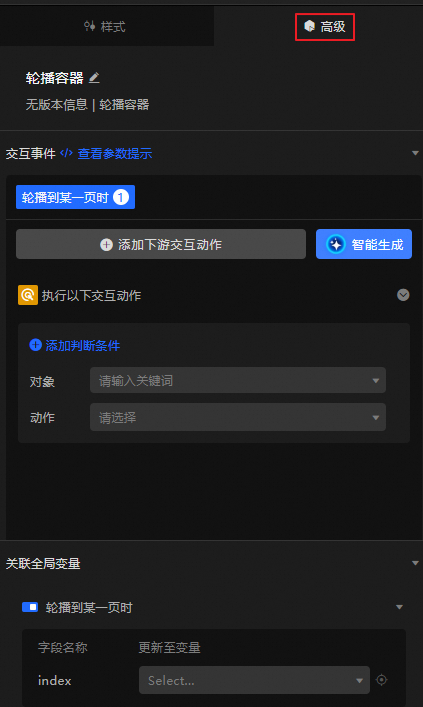

    交互事件

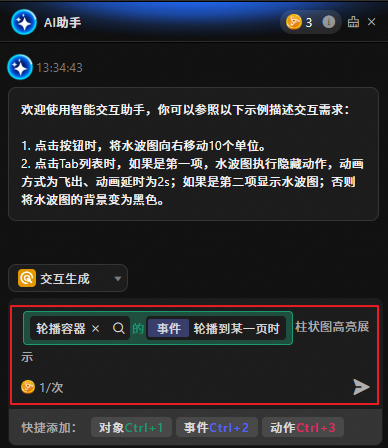

    定义与其他组件间的交互配置,实现组件联动。单击image图标,即可定义相关交互事件及交互动作。


    全局变量

    可在轮播容器中关联全局参数,实现组件间的参数传递,进行组件交互。

    单击image图标,即可开启相应指令,并为该指令关联所需全局变量。当轮播到某一页时,会抛出临时变量,默认抛出轮播容器的index字段值。
