跟踪目标程序

1. PPU活动跟踪

asys支持同时采集HGGC和CUDA的跟踪信息，允许通过asys对CUDA应用采集跟踪数据，通过-t选项指定要抓取的跟踪项。如果不指定跟踪项，默认采集 hggc,hgtx,acdnn,acblas，选项--trace支持的各个PPU相关跟踪项，参见如下表格：

跟踪项hggc对HGGC/CUDA的跟踪采集范围，可通过--hggc-trace-set控制开启哪些子跟踪项，支持指定多个子集，通过","分隔，例如--hggc-trace-set=kernel-activity,kernel-api：

若希望精确地禁止跟踪项hggc中采集某些API，可通过配置ASIGHT_HGGC_TRACE_BLACKLIST环境变量，指定被禁止的API列表，多个API名称通过","分隔，例如：export ASIGHT_HGGC_TRACE_BLACKLIST=cudaEventQuery,cuEventQuery。

1.1 Device端PPU活动

1.1.1 PPU Activity

依赖的asys采集选项：--trace hggc

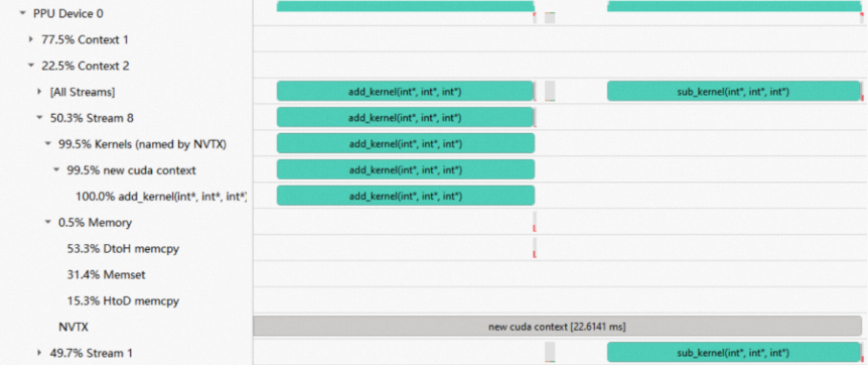

采集到的报告在GUI工具打开后，可按照以下层级展示PPU的工作情况，如下图所示：

为方便查看，同一个时间线会绘制在多行中，例如上图中的add_kernel除了在其本行内显示外，还在Kernels，Stream等多行中绘制。如果Context下有多个Stream，则会显示[All Stream]行，其中显示了所有Stream的汇总信息。

Tips：如果Device下只有一个Context，则不显示Context节点，直接显示其下面的Stream节点。同理，如果Context下只有一个Stream，Stream节点也被隐藏。

PPU的节点名字前显示了当前节点占其父节点的时间占比，以stream节点为例，具体规则如下：

stream时间占比 = 100.0 * stream耗时 / context耗时
stream耗时 = stream内的所有事件的时间总和
context耗时 = context内的所有事件的时间总和

所以50.3% Stream 8代表该Stream内所有事件时间占Context内所有事件时间的50.3%。

Tips：Kernels下面的Kernel HGTX节点的百分比计算方式是例外，其百分比计算的分母不是其父节点，而是Stream节点。

Tips：在进行filter后，PPU节点的时间占比会根据filter的范围重新计算，并且重新排序。

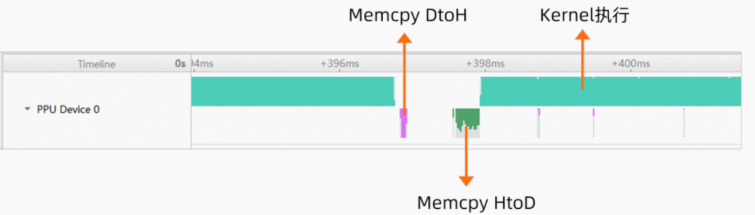

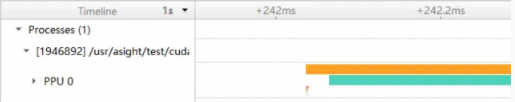

PPU Device行汇总了整个设备的活动情况，分为上下两层显示，上层为Kernel执行，下层为内存操作。用不同的颜色区分内存操作类型，如：HtoD/DtoH/DtoD，Pinned/Pageable等，如下图所示：

1.1.2 PPU Graph

依赖的asys采集选项：--trace hggc

Timeline View支持Graph时间线的独立显示，方便对graph的执行情况进行分析。如果报告中有graph信息，在stream节点下会显示graph节点，具体层级为：

• Graph Group

  • Graph

    • Graph Exec

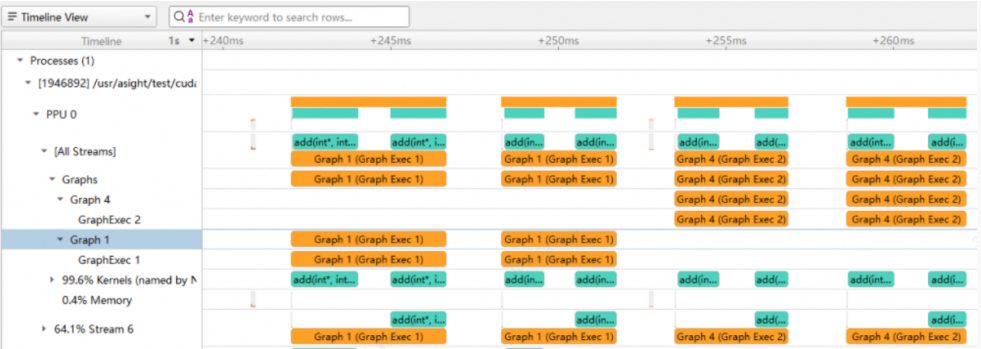

对于graph时间线，会显示其Graph ID和Graph Exec ID，如下图所示：

在device行上也会显示graph的汇总信息

1.1.3 PPU Video

依赖的asys采集选项：--trace hgvideo

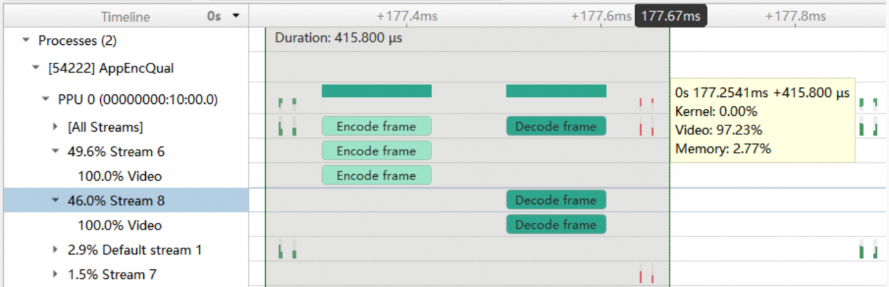

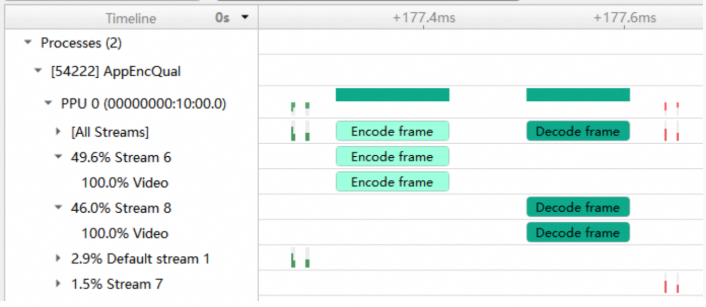

asys还支持采集PPU 上的Video Activity数据，并在时间轴上显示相关时间线，帮助分析video处理性能。如下图所示：

在stream节点下会有video节点，显示当前stream下的所有Video Activity，并且与kernel时间线一样，会汇总到device节点中。在选择时间范围时，tooltip中会有Video Activity的时间占比，如下图所示：

1.2 Host端API调用情况

1.2.1 HGGC API

依赖的asys采集选项：--trace hggc

线程节点下会显示HGGC的调用情况，可查看HGGC中Kernel的分发时间，以及内存操作的启动时间：

1.2.2 ACDNN

依赖的asys采集选项：--trace acdnn

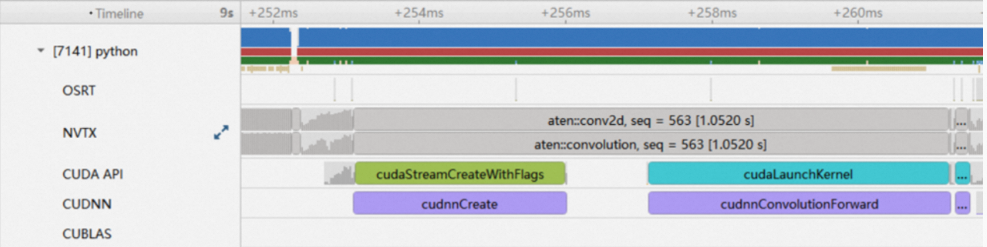

开启采集后，线程节点下会显示ACDNN的时间线：

1.2.3 ACBLAS

依赖的asys采集选项：--trace acblas

开启采集后，线程节点下会显示ACBLAS的时间线：

1.2.4 Video API

依赖的asys采集选项：--trace hgvideo

开启后，Video API的调用情况如下所示，包括Encode API、Decode API、HGJPEG API：

1.3 Host API与Device Activity的相互跳转

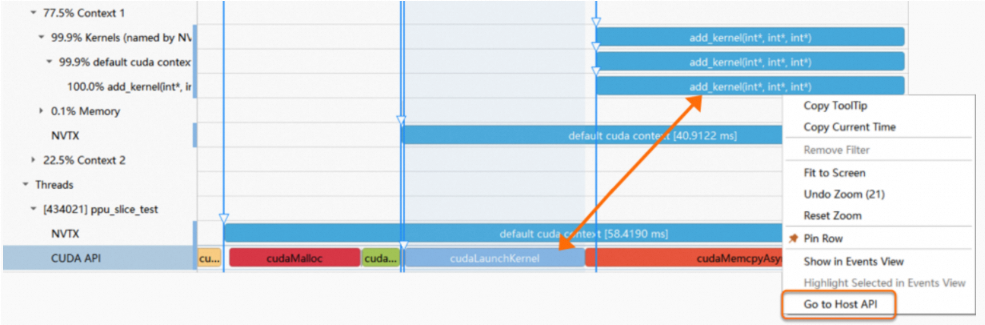

Asight Systems支持显示Host API与Device Activity之间的关联关系，并且支持二者之间的相互跳转：

上图点击cudaLaunchKernel，在Device上执行的kernel被关联高亮。可利用右键菜单中的Go to Host API或者Go to Device Activity进行相互跳转。

1.4 HGGC Launch API与Kernel名字的切换

可以通过Tools->Options->Systems Profile->HGGC API Name Mode来切换launch API名字的显示方式：

• 显示Host API名字

• 显示启动的Kernel的名字

1.5 PPU Activity之间的依赖关系

PPU上不同stream上的kernel之间可能通过cudaEventRecord和cudaStreamtWait，建立起执行的依赖关系，Timeline View支持该依赖关系的显示可以通过PPU Activity时间线或相关Event API时间线的右键菜单显示依赖：

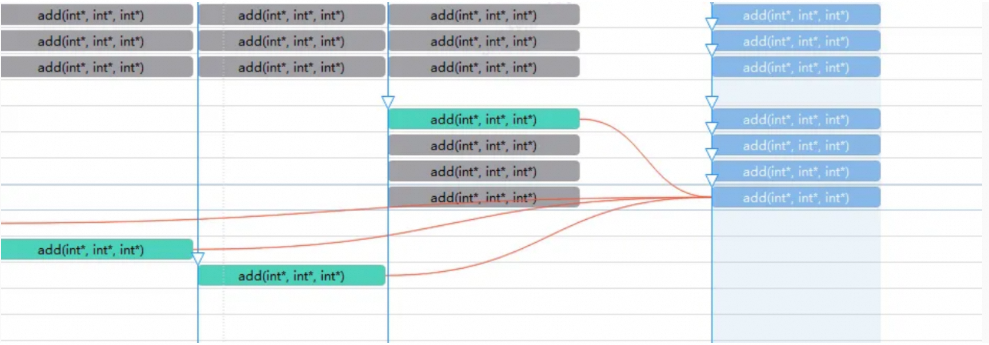

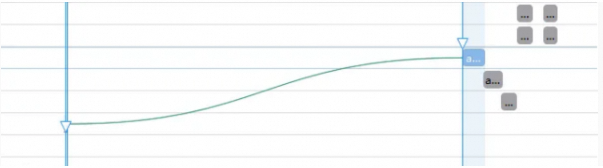

对于通过event相关API产生依赖的时间线，Timeline View利用橙色曲线表示二者之间的依赖关系，如下图所示：

与依赖无关的时间线会被置为灰色，鼠标悬停在曲线上时会显示当前依赖的细节。点击曲线后，与该依赖路径相关的时间线会被高亮相同stream上的kernel的依赖关系以及对default stream的依赖用绿色曲线表示：

Tips：依赖关系由报告中的跟踪数据计算生成，若多个线程操作HGGC stream存在竞争，依赖关系显示可能不准确。

1.6 深入分析单个kernel

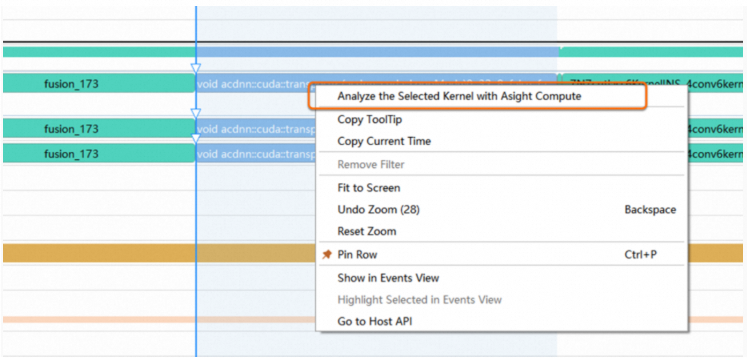

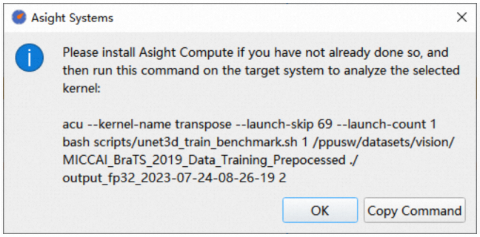

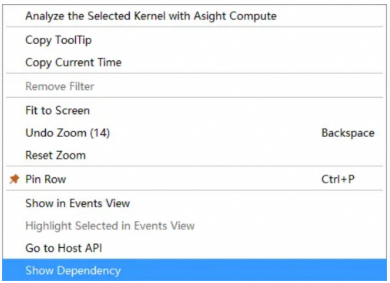

当某一个kernel的性能不符合预期并且想要深入分析该kernel时，在Timeline View中选中该kernel，通过右键菜单->Analyze the Selected Kernel with Asight Compute可以复制生成Asight Compute报告的命令，在Compute命令行工具中使用该命令即可生成Compute报告，然后在Compute GUI工具中进一步分析该kernel。

2. PPU Metrics跟踪

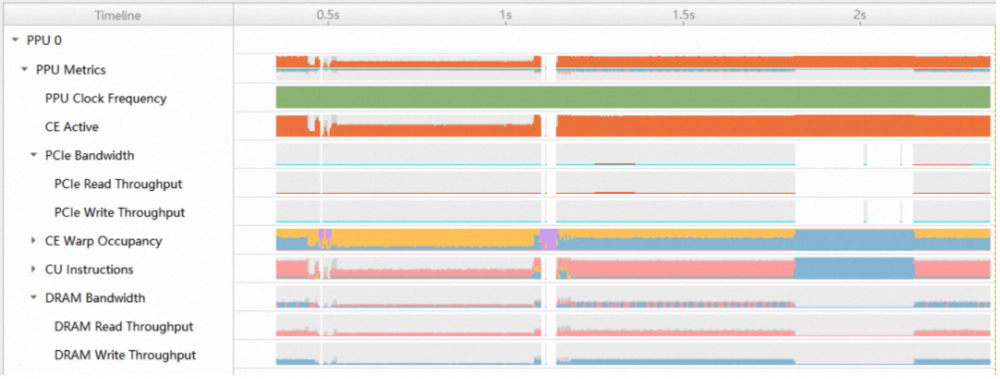

asys支持周期采集设备运行时的各类指标数据（metric），例如资源利用率、IO吞吐速率等指标，并在Asight Systems GUI中展示各类指标随时间的变化情况：

同一类别的metrics以分组的形式显示，支持Overlay和Stacked两种汇总显示方式。可通过--ppu-metrics-device选项指定asys采集的设备列表，可通过--ppu-metrics-device all指定采集所有设备，例如：

asys profile -t hggc --ppu-metrics-device all python test_linear.py

使用默认的metrics set，采集所有device。可通过--ppu-metrics-set选项指定采集的指标集合，例如--ppu-metrics-set throughput采集IO吞吐速率相关指标集合：

asys profile -t hggc --ppu-metrics-device all --ppu-metrics-set throughput python test_linear.py

可通过--ppu-metrics-device help选项查询当前可指定的设备列表，可指定多个设备，通过,分隔，比如--ppu-metrics-device 0,1表示只采集设备0和1的运行指标：

root@02892cb56ba5:~# asys profile --ppu-metrics-device help
Possible --ppu-metrics-device values are:
    all: Select all supported PPUs
    none: Disable PPU Metrics [Default]
    device ID list: comma separated device ID list(eg.: 0,1)

Available PPU metrics sampling devices are:
    0: PPU, PCI Bus ID: 00000000:10:00.0
    1: PPU, PCI Bus ID: 00000000:11:00.0
    2: PPU, PCI Bus ID: 00000000:CE:00.0
    3: PPU, PCI Bus ID: 00000000:CF:00.0

设备的各类指标是周期采集的，默认采集频率为每秒采集1000次（1kHz），可通过--ppu-metrics-frequency设置采集指标数据的频率，例如--ppu-metrics-frequency 10000设置采集频率为10kHz。

asys支持采集众多设备指标种类，由于设备性能数据采集的容量限制，每次可采集的指标种类受限。asys提供了若干预设的采集指标集合，可通过--ppu-metrics-set help选项查看支持的指标集合：

root@02892cb56ba5:~# asys profile --ppu-metrics-set help
Possible --ppu-metrics-set values are:
 ---------------- ---------------------------------------- --------------------------------------------
  Identifier       Description                              Enabled Metrics
 ---------------- ---------------------------------------- --------------------------------------------
  summary          Collect clock / memory / CU activity /   ce__cycles_elapsed.avg.per_second
                   Bus throughput information.              ce__cycles_active.avg.pct_of_peak_sustained_elapsed
                                                            gd__dispatch_count.avg.pct_of_peak_sustained_elapsed
                                                            ce__warps_active_accumulated.avg.pct_of_peak_sustained_elapsed
                                                            ce__warps_inactive_cu_active_accumulated.avg.pct_of_peak_sustained_elapsed
                                                            ce__warps_inactive_cu_idle_accumulated.avg.pct_of_peak_sustained_elapsed
                                                            cu__cycles_active.avg.pct_of_peak_sustained_elapsed
                                                            cu__ws_issue_active.avg.pct_of_peak_sustained_elapsed
                                                            cu__we_pipe_tensor_cycles_active.avg.pct_of_peak_sustained_elapsed
                                                            dram__exclude_hbm_bytes_read.sum.pct_of_peak_sustained_elapsed
                                                            dram__exclude_hbm_bytes_write.sum.pct_of_peak_sustained_elapsed
...
  throughput       Collect DRAM / PCIe / ICN link           kvd__transaction_hit_rate.pct
                   throughput information.                  ksd__transaction_hit_rate.pct
                                                            l2__transaction_hit_rate.pct
                                                            dram__exclude_hbm_bytes_read.sum.pct_of_peak_sustained_elapsed
                                                            dram__exclude_hbm_bytes_write.sum.pct_of_peak_sustained_elapsed
                                                            pcie__read_bytes.avg.pct_of_peak_sustained_elapsed
                                                            pcie__write_bytes.avg.pct_of_peak_sustained_elapsed
                                                            icnltx__bytes.sum.pct_of_peak_sustained_elapsed
                                                            icnlrx__bytes.sum.pct_of_peak_sustained_elapsed
...

asys支持自定义采集的指标列表，可通过--ppu-metrics-list help选项查看asys支持的指标说明信息：

root@02892cb56ba5:~# asys profile --ppu-metrics-list help
Possible --ppu-metrics-list values are:

ce__cycles_active.avg
    Display Name:
        ce__cycles_active.avg
    Unit: cycle
    Description:
        # of cycles active on CE across CEs
...
kvd__transaction_hit_rate.pct
    Display Name:
        kvd__transaction_hit_rate.pct
    Unit: %
    Description:
        (%) hit rate of KVD cacheable requests
...

可通过--ppu-metrics-list指定自定义的指标列表，指标通过“,”分隔。通过--ppu-metrics-list指定的指标和通过--ppu-metrics-set指定的指标集合将合并采集。例如--ppu-metrics-list ce__cycles_active.avg,kvd__transaction_hit_rate.pct指定采集CE利用率和KVD cache命中情况：

asys profile -t hggc --ppu-metrics-device all --ppu-metrics-set none --ppu-metrics-list ce__cycles_active.avg,kvd__transaction_hit_rate.pct python test_linear.py

由于设备性能数据采集的容量限制，通过--ppu-metrics-list指定自定义的指标列表时，需要确保采集的指标不超过设备容量限制，可通过--check-ppu-metrics-list检查指标列表，指标通过","分隔：

root@02892cb56ba5:~# asys profile --check-ppu-metrics-list ce__cycles_active.avg,kvd__transaction_hit_rate.pct,pu__we_average_warps_issue_stalled_compute_sfu_raw_per_issue_active.ratio
Check sampling metrics list result: PASS.
Metrics list is suitable for PPU sampling capacity.

Tips：asys采集设备运行指标可能由于PPU性能数据采集资源被其他应用占用而导致失败，可能由于如下原因导致无法采集设备运行指标数据：

• 其他asys应用正在采集设备运行指标数据。

• 其他acu应用正在采集跟踪数据。

• DCGM正在采集性能分析指标，可通过执行dcgmi profile --pause暂停DCGM采集。

• 可通过PPU-SMI查询PPU performance counter和HGML GPM服务的繁忙状态。

  • ppu-smi -q查询PPU performance counter工作状态。

  • ppu-smi gpm --get-sample-state查询HGML GPM服务是否使能（使能将会占用PPU performance counter）。

  • 可通过ppu-smi gpm -s 0暂停HGML GPM服务的输出，暂停其对PPU performance counter的占用。

3. HGTX跟踪

Asight Systems支持对HGTX的追踪，可以通过HGTX标注时间线，并且支持自定义Domain，支持push/pop，start/end API。下面展示了一个使用HGTX的例子：

#include <nvtx3/nvToolsExt.h>

for (int index = 0; index < 1000; ++index) {
    nvtxRangePushA("Loop");
    nvtxRangePushA("DoProcess");
    DoProcess();
    nvtxRangePop();
    ...
    nvtxRangePop();
}

依次push进Loop和DoProcesses两个HGTX range，最内层的DoProcess()函数调用了一些HGGC API。通过如下命令采集hgtx：

asys profile -t hgtx -o test_report sample

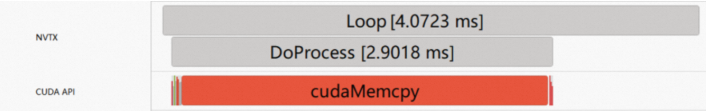

在采集报告后，在GUI中显示如下：

上图中可以看出，外层NVTX的时间线在上层，内层NVTX显示在下层。Loop的时间线包括DoProcess的时间线，DoProcess的时间线又包括最内层调用的CUDA API的时间线。Asight支持采集并显示用户指定的颜色：

4. OS Runtime跟踪

通过采集OSRT信息可以查看CPU线程挂起的原因，如pthread_mutex_lock/ sleep等。要采集OSRT，需要在跟踪选项-t参数中增加osrt：

• 可通过--osrt-threshold选项指定采集门限。

• 可通过--osrt-backtrace-threshold指定调用栈回溯门限。

例如：

asys profile -t osrt --osrt-backtrace-threshold 80000 python /test_script/ops/test_linear.py

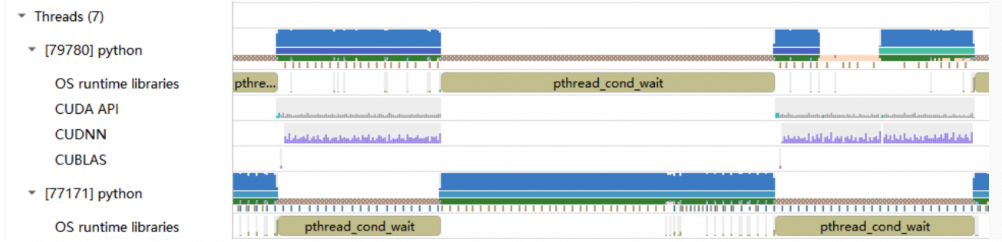

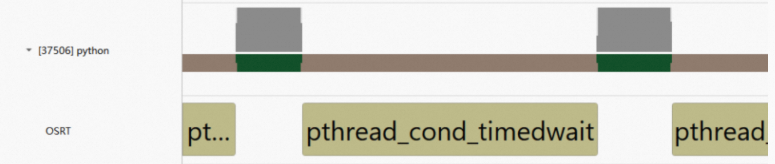

通过GUI查看OSRT的时间线：

5. CPU与线程活动跟踪

Asight Systems支持采集线程在CPU各核心的调度情况，asys支持通过--sample 或者 -s选项，采集应用程序在系统各CPU上的执行情况，并支持周期性采集CPU执行调用栈信息，以及通过汇总调用栈信息提供函数耗时统计信息。

例如：采集CPU执行信息，指定调用栈采集周期：

asys profile -s process-tree -b dwarf --sample-period 2000000 python test_linear.py

• -s process-tree采集本应用进程及其子孙进程的CPU调度跟踪。

• -b dwarf开启采集CPU执行调用栈信息，默认开启，可省略。

• --sample-period 2000000指定每个CPU调用栈采集的周期，单位为CPU执行cycle数。

• --sample-backtrace-depth指定CPU sampling调用栈深度，默认为24。

Tips：

• 开启CPU执行信息采样将会使报告大小显著增加，--sample-period设置越小，对应用程序的影响越大。

• 通过--sample-period选项指定的采集周期可能受操作系统限制，小于设定的采集频率。

• 通过--sample-period指定较短的采样周期时，部分采样点可能因为吞吐能力原因被忽略。

5.1 CPU活动情况

依赖以下2个采集选项之一：

• --sample process-tree：采集进程树。

• --sample system-wide：采集系统所有进程。

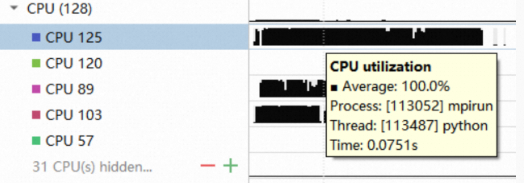

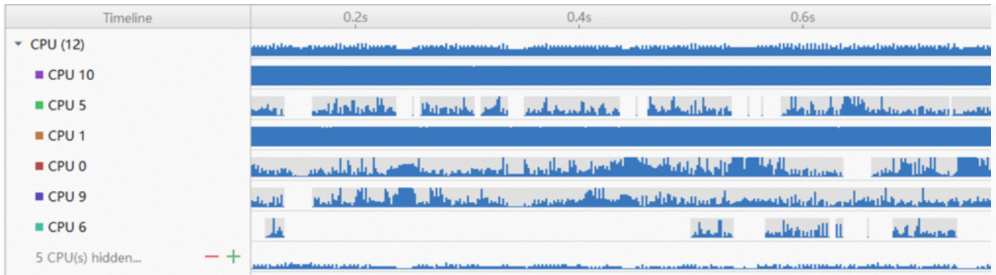

开启CPU采样后，可查看CPU的活动情况：

上图中CPU Group行显示了整体CPU活动的情况，下面每个节点分别代表了各核心的工作负载，Timeline占比高的部分代表该时间段该核心繁忙，空白的部分代表该时间段该核心空闲。主进程的活动情况用深蓝色表示，子进程的活动用黑色表示。左侧的CPU核心节点有一个代表其颜色的label，该label将在线程行中使用。在Timeline的tooltip中会显示当前CPU具体在执行哪个进程和线程：

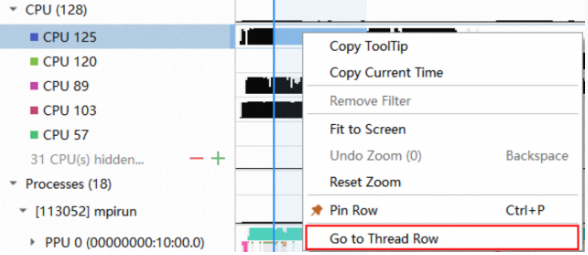

通过右键菜单中的"Go to Thread Row"功能，可以跳转至相应的线程行：

Tips：CPU Sampling的采样率较高，会增加报告文件的尺寸。如果对CPU采样不感兴趣，可以在asys命令行中传入-s none关闭采样。

5.2 线程调度情况

依赖以下2个采集选项之一：

• --sample process-tree：采集进程树。

• --sample system-wide：采集系统所有进程。

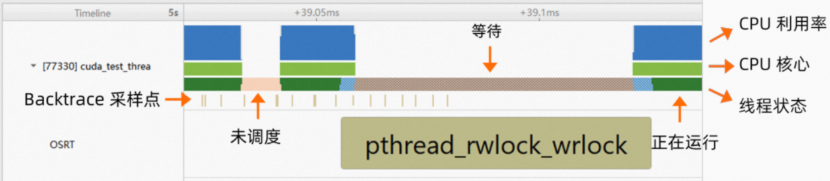

开启CPU采样的线程时间线如下所示：

线程行的子节点显示了各类API的调用，线程行中展示了其在CPU各核心上的执行情况，分为4个子行：

从上到下依次为：

• CPU利用率：CPU资源利用情况。

• CPU核心：当前线程在哪个核心上调度，其颜色与CPU核心节点的label颜色对应。

• 线程状态，分为4种：

  • 运行中

  • 未调度

  • 等待中

• 正在调用OSRT

• Backtrace采样点：代表采样点，其tooltip中有详细的调用栈信息

将鼠标悬停在item上会有更详细的信息显示。

在未开启CPU采样，但开启了OSRT采集时，Asight Systems支持利用OSRT的执行情况估算线程状态，将OSRT中执行的时间片视为CPU空闲；将OSRT外执行的时间片视为CPU忙碌，如下图所示：

此时线程状态分为两种：

• 可能运行中

• 可能等待中

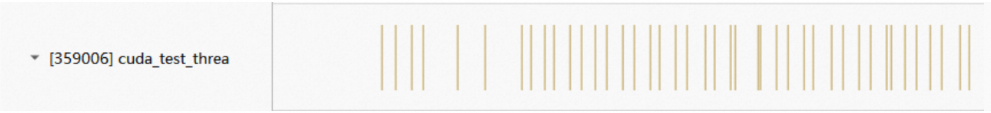

在仅开启backtrace采样时，线程行会显示采样点：

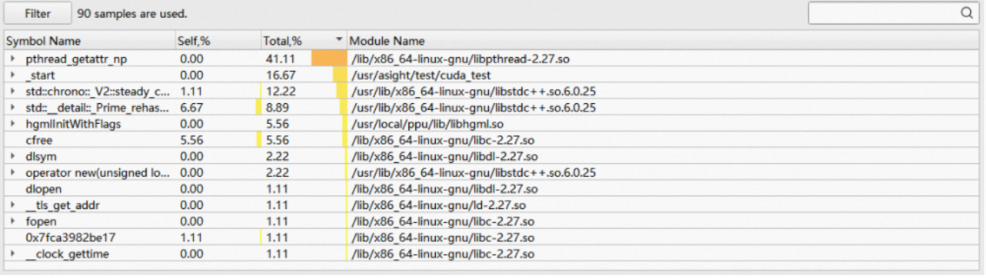

可以在GUI下方的Function View中查看应用程序中函数耗时统计信息：

6. API调用栈跟踪

asys支持采集HGGC/CUDA/OSRT/ACDNN/ACBLAS/CUDNN/CUBLAS相关API的调用栈信息，可以指定仅对运行时长超过指定门限的API采集调用栈信息，并且可控制调用栈回溯的最大深度。开启调用栈跟踪后，可以在GUI中的Function View中查看函数调用的火焰图/冰川图，以及Top Down/Bottom Up/Flat表格。

6.1 采集HGGC调用栈

使用如下命令采集HGGC跟踪，并采集调用栈信息：

asys profile -t hggc --hggcbacktrace all:1000 --hggc-backtrace-depth 24 python test_linear.py

• -t hggc开启hggc跟踪。

• --hggcbacktrace all:1000采集所有HGGC跟踪的调用栈，触发调用栈采集的API运行时长门限，单位纳秒（ns）。

• --hggc-backtrace-depth 24HGGC调用栈最大回溯深度（24帧）。

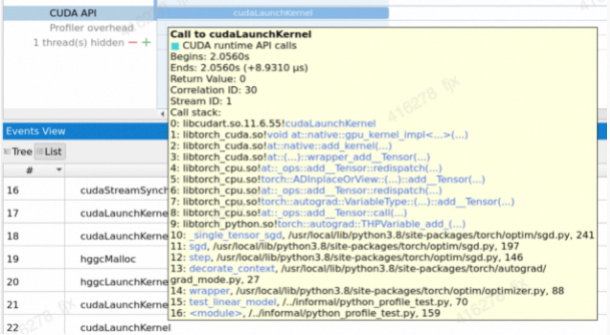

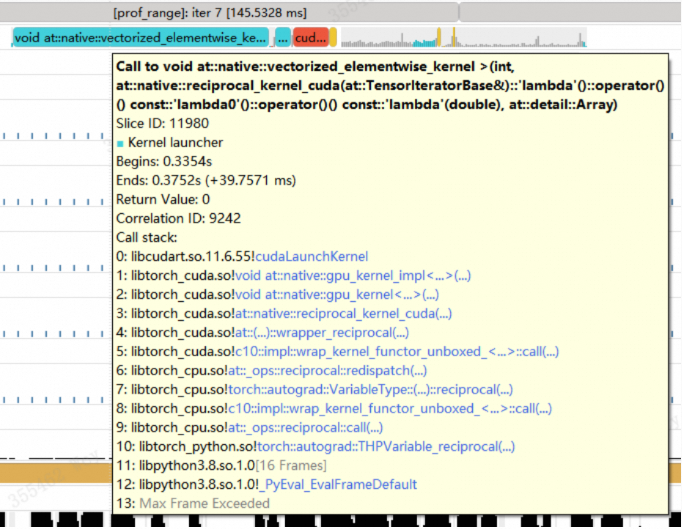

可将鼠标悬停时间线上查看调用栈：

6.2 采集OSRT调用栈

使用如下命令采集OSRT跟踪，并采集调用栈信息：

asys profile -t osrt --osrt-backtrace-threshold 80000 --osrt-backtrace-depth 24 python /test_script/ops/test_linear.py

• -t osrt开启osrt跟踪。

• --osrt-backtrace-threshold 80000采集OSRT API调用栈，触发调用栈采集的API运行时长门限，单位纳秒（ns）。

• --osrt-backtrace-depth 24OSRT调用栈最大回溯深度（24帧）。

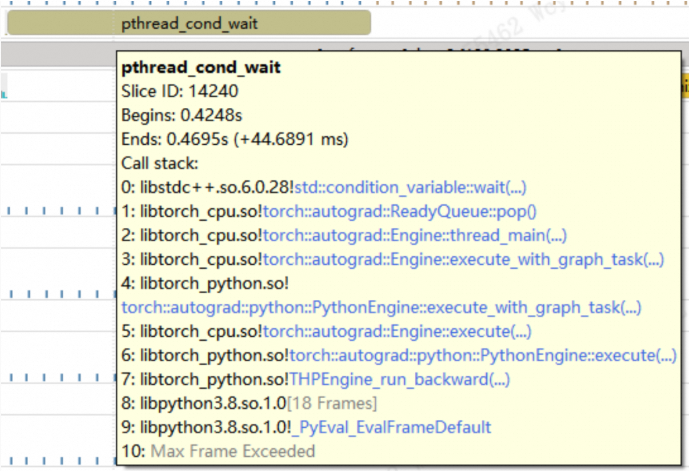

调用栈如下所示：

6.3 采集ACDNN/ACBLAS调用栈

使用如下命令采集ACDNN和ACBLAS跟踪，并采集调用栈信息：

asys profile -t acdnn,acblas --acompute-backtrace-threshold 80000 python /test_script/ops/test_linear.py

• -t acdnn,acblas开启ACDNN和ACBLAS跟踪。

• --acompute-backtrace-threshold 80000采集ACDNN和ACBLAS API调用栈，触发调用栈采集的API运行时长门限，单位纳秒（ns）。

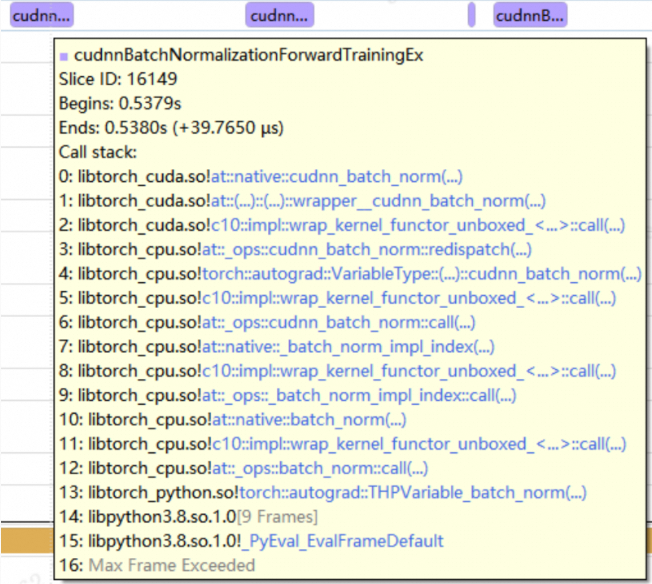

调用栈如下所示：

7. 内存使用情况跟踪

7.1 分析PPU内存使用情况

asys支持采集应用程序对设备内存的使用情况，采集申请、释放设备内存时的调用栈信息，并通过汇总调用栈信息提供设备内存使用统计信息。可通过--hggc-memory-usage选项使能对内存使用的采集，例如：

asys profile -t hggc --hggc-memory-usage true python test_linear.py

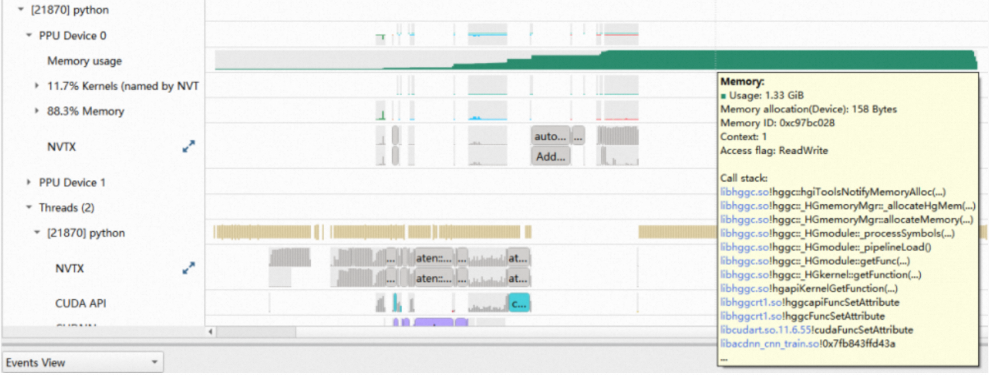

当开启内存用量跟踪时，Asight Systems会在时间轴上显示PPU内存的使用情况，可以对内存用量进行分析，如下图所示：

Device memory usage行中显示了程序运行过程中PPU内存的用量，功能包括：

• 支持与CUDA/HGGC API的关联显示。

• 支持Callstack。

• 支持在Events View中显示内存分配/释放事件。

当PPU内存申请失败时，会以小红点的形式在Device memory usage行显示：

在GUI的Device Memory View中可以查看Top Down/Bottom Up/Flat表格。

Tips：

• 可通过--hggc-backtrace-depth选项控制调用栈采集深度，默认采集24帧，例如--hggc-backtrace-depth 50指定最多回溯50帧调用栈。

• 进程结束时HGGC析构释放设备内存不在本功能的采集范围。

7.2 分析Host内存使用情况

asys支持周期采样应用程序对CPU侧系统内存的使用情况。可通过--host-memory-sampling选项使能系统内存使用采样，通过--host-memory-sampling-frequency控制采样频率，例如：

asys profile -t hggc --host-memory-sampling true --host-memory-sampling-frequency 500 python test_linear.py

通过采样进程的系统内存使用数据，可以在Asight Systems GUI中查看每个进程的CPU侧内存使用的变化情况：

支持显示两种内存用量：

• Resident set size：实际的物理内存用量。

• Water mark：采集过程中物理内存用量的峰值。

Tips：asys支持采集本应用程序进程树（根进程和子孙进程）的系统内存使用，当系统级跟踪采集使能时（-s system-wide），采集系统内存使用功能将不生效。

7.3 分析Pinned内存使用情况

asys支持采集应用程序对锁页内存（pinned memory）的使用情况，采集申请、释放锁页内存时的调用栈信息，并通过汇总调用栈信息提供锁页内存使用统计信息。当启用--hggc-memory-usage设备内存和--host-memory-samplingCPU侧系统内存选项时将默认开启锁页内存采集，例如：

asys profile -t hggc --hggc-memory-usage true --host-memory-sampling true python test_linear.py

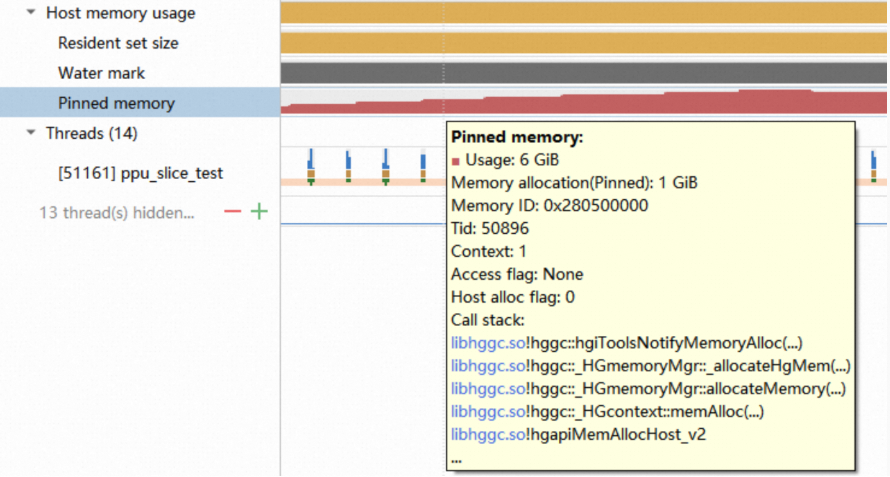

通过采集锁页内存使用，可以在Asight Systems GUI中查看每个进程锁页使用随时间的变化情况，并可查看应用程序中各个API的设备内存使用汇总信息，如下图所示：

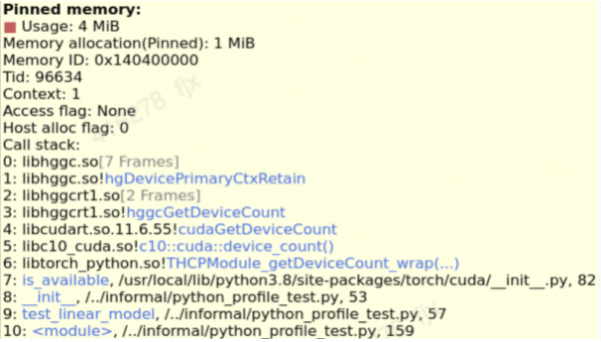

上图中，展示了Pinned内存随时间变化的情况，tooltip中显示了本次内存变化的分配/释放情况，以及调用栈信息。Pinned内存同样支持在Events View中显示。在GUI的Host Pinned Memory View中可以查看Top Down/Bottom Up/Flat表格。

Tips：

• 可通过--hggc-backtrace-depth选项控制调用栈采集深度，默认采集24帧，例如--hggc-backtrace-depth 50指定最多回溯50帧调用栈。

• 进程结束时HGGC析构释放锁页内存不在本功能的采集范围内。

8. Python跟踪

8.1 采集Python调用栈

8.1.1 周期采集Python调用栈 (Python Sampling)

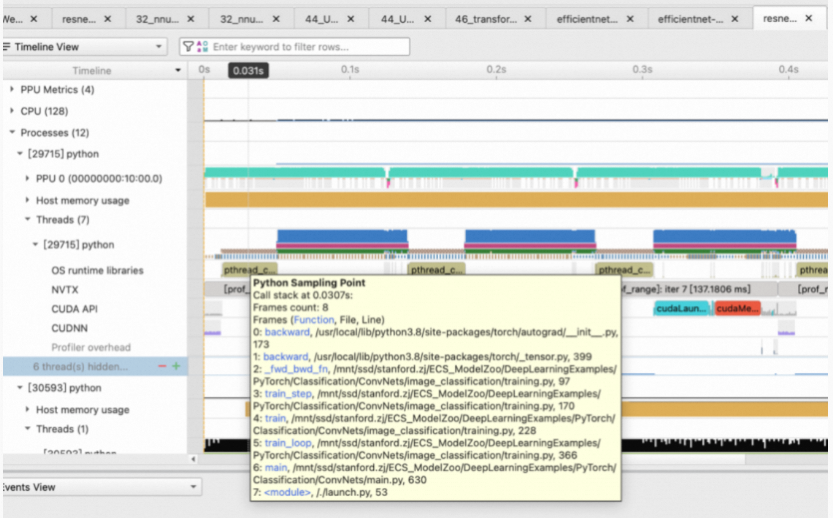

asys支持周期采集Python脚本运行时的调用栈，包含函数名、文件名、行号，并在Asight Systems GUI中展示调用栈情况：

可通过--python-sampling选项使能Python backtrace周期采集，通过--python-sampling-frequency控制采样频率，asys将周期采集python脚本内的调用栈情况。例如：

asys profile --python-sampling true --python-sampling-frequency 1000 python launch.py

• --python-sampling true使能Python backtrace周期采集，默认为true。

• --python-sampling-frequency 1000控制采样频率，范围为1Hz - 1kHz，默认为每秒采集500次（500Hz）。

• --python-backtrace-depth指定python sampling调用栈深度，默认为24。

8.1.2 采集特定事件时Python调用栈(Python Backtrace)

asys支持在跟踪特定事件时，采集当前的Python调用栈，并结合C调用栈展示完整调用链路。

可通过--python-backtrace=hggc进行使能，并通过--python-backtrace-depth控制采集调用栈深度，目前asys python backtrace支持的跟踪项为：

• hggc

  例如：

  asys profile --python-backtrace=hggc python launch.py


• device memory / pinned memory

  例如：

  asys profile --hggc-memory-usage=true --host-memory-sampling=true --python-backtrace=hggc python launch.py


Note：

• asys Python 调用栈采集目前只支持Python 3.8-3.12 版本。

• 暂时不支持使用别名的Python解释器（非官方的python/python3名称）启动应用场景的Python调用栈采集。

8.2 采集Python函数 (Python Functions Trace)

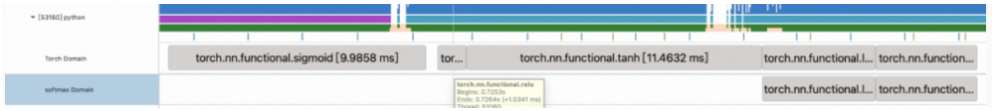

asys支持在不修改Python源码的情况下采集Python函数执行信息，并以HGTX range的形式展示：

可通过--python-functions-trace选项以不同的模式指定函数，指定模式如下：

可以通过--python-functions-threshold触发python函数采集的API运行时长门限，单位纳秒（ns），默认80000ns。通过json指定有如下三种方法：

• 只填写module模块，默认采集当前模块下所有函数（模块可以是父模块，例如指定'torch'，则'torch.nn'下所有函数都进行采集）。

  [
    {
      "module": "torch.nn.functional"
    },
    {
      "module": "threading"
    }
  ]

• 填写指定module模块（完整层级模块名）下的functions函数名列表，可自定义domain（默认值为'Python Hgtx'）。

  [
    {
      "module": "torch.nn.functional",
      "domain": "Torch Domain",
      "functions": ["sigmoid","log_softmax"]
    }
  ]

• 在指定模块下的函数名列表中，可以对function函数名进行属性覆盖，若function内指定module，则覆盖父module，若function内指定domain，则该函数将在多个domain中进行展示。

  [
    {
      "module": "torch.nn.functional",
      "domain": "Parent Domain",
      "functions": ["sigmoid", {"function": "Adadelta.step", "module": "torch.optim.adadelta", "domain": "Child Domain"}]
    }
  ]

上述json内指定方法可混合使用，若指定逻辑发生冲突，则按最后一次指定方法进行采集。

例如：采集python内torch模块下所有函数，并设置API运行时长门限为1000ns：

asys profile --python-functions-trace module:torch --python-functions-threshold 1000 python xx.py

Note：

• asys python function trace只支持Python 3.8及之后版本。

• 多线程场景下，子线程从创建到被采集可能存在延时。

• __main__模块下函数不支持指定。

• 应用程序在fork前后阶段，函数采集可能不准确。

9. PCCL活动跟踪

asys支持采集PCCL的活动事件，可以查看PCCL的活动情况，通过-t pccl开启采集，例如：

asys profile -t pccl hggc python test_pccl.py

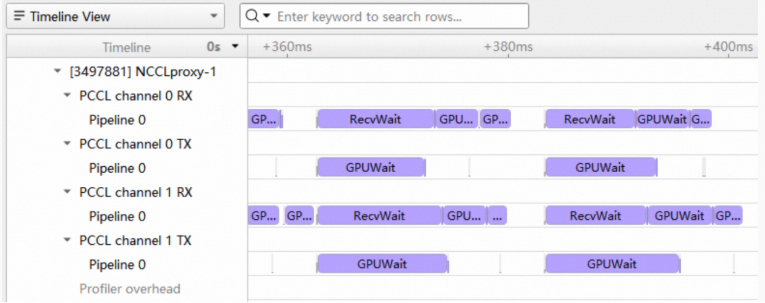

时间线如下图所示：

PCCL的时间线按照channel进行分类，channel中按照pipeline分类。

10. RDMA网卡运行指标跟踪

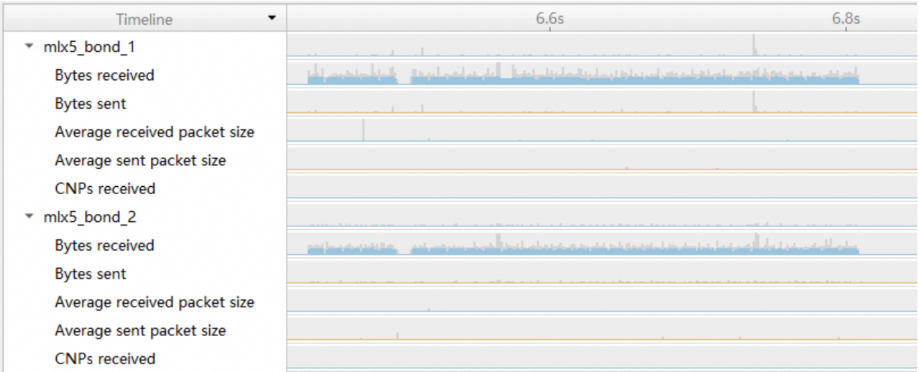

asys支持周期采集系统内RDMA网卡的运行指标，如收发字节数，收发包数平均大小，拥塞控制等信息，并在Asight Systems GUI中展示网卡各类指标随时间的变化情况：

支持显示的内容有

• 网络接收速度

• 网络发送速度

• 网络接收包尺寸

• 网络发送包尺寸

• 网络接收CNP速率

• 网络发送CNP速率

• Send Wait

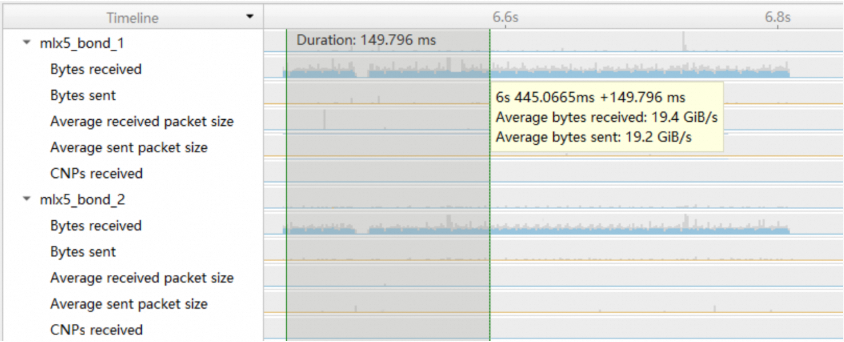

在框选时间范围时，tooltip中会显示所选时间范围内的平均网络传输速度，如下图所示：

可通过--nic-metrics选项使能网卡指标采集，asys将采集系统内所有网卡设备的运行情况，并在GUI显示活跃的网卡设备。例如：

asys profile --nic-metrics true ./all_reduce_perf

• --nic-metrics true使能网卡运行指标采集

可通过--nic-device-include选项指定网卡设备过滤的设备名称匹配正则表达式规则，多个正则表达式规则通过,连接。若网卡名称匹配任意一个指定的规则，该网卡将会被使能采集。例如：

asys profile --nic-metrics true --nic-device-include "bond" ./all_reduce_perf

• --nic-device-include "bond"：采集名称中包含bond的网卡设备指标。

asys profile --nic-metrics true --nic-device-include "bond,eth" ./all_reduce_perf

• --nic-device-include "bond"：采集名称中包含bond或者eth的网卡设备指标。

可通过--nic-metrics-frequency选项控制采样频率，范围为1Hz - 100kHz，默认为1kHz。

asys profile --nic-metrics true --nic-metrics-frequency 10000 ./all_reduce_perf

Note：受RDMA驱动接口影响，实际采样能力频率可能无法达到最高值，当设置采样频率超过实际采样频率最高值时，将以实际采样频率最高值进行采集。
