扩容云盘（Windows）

前提条件

请确保满足以下任一条件：

• 云盘已挂载到ECS实例，需要确保实例未过期，且实例状态为运行中（Running）或已停止（Stopped）。

• 云盘状态为待挂载（Available）。

操作步骤

1. 访问ECS控制台-块存储-云盘。在页面左侧顶部，选择目标资源所在的资源组和地域。

2. 单击目标云盘操作列中的扩容。

3. 强烈建议提前为云盘创建快照备份数据，避免扩容时误操作导致数据丢失，在确定目标盘与须知页面核实信息后，单击创建快照，设置快照名称和保留时间后单击确认。

   重要

   使用快照会产生费用。



4. 创建快照期间无法继续扩容，请等待快照创建完成，刷新页面。当是否支持扩容列变为是后，单击已知晓并备份，继续扩容。

   快照创建时长受到数据量和带宽等因素影响，可访问ECS控制台-快照，在目标快照的进度列中查看进度。

5. 在配置扩容方式与容量向导页面，设置扩容参数并确认费用后，单击扩容。

   重要

   扩展云盘容量时会收取新增容量的费用。

   参数	说明
   扩容后的容量	扩容后容量不允许小于当前容量。
   扩容方式	在线扩容（推荐）：扩展容量后无需重启实例，修改后的容量直接生效。 离线扩容：云盘处于待挂载状态、实例处于已停止状态或部分实例规格仅支持离线扩展容量。

6. （条件必选）若为包年包月云盘，请在支付弹框中等待5秒倒计时结束后，单击确认，去支付，完成支付后返回扩容流程，单击已完成支付，关闭。

   如果未完成支付，但单击了已完成支付，关闭，无法继续进行扩容操作，需要单击操作列的查看关联订单，完成支付后返回扩容流程。

7. 在确认扩展容量结果页面，当扩展容量完成列显示为成功后，还需要扩容分区与文件系统，才可正常使用新增容量。

前提条件

• 若云盘状态为待挂载（Available），需挂载至ECS实例。

• 若在上一步通过离线扩容方式扩展容量，云盘已挂载到ECS实例，请先重启或启动实例。

• 如果数据盘未创建文件系统，请依照初始化数据盘完成后续操作。

操作步骤

本操作以Windows Server 2022为例。

1. 判断是否需要转换分区。

   1. 访问ECS控制台-实例。在页面左侧顶部，选择目标资源所在的资源组和地域。

   2. 进入目标实例详情页，单击远程连接，选择通过Workbench远程连接。选择连接方式为终端连接，输入账号和密码，登录图形化终端页面。

   3. 在Windows Server桌面，右键单击图标，选择磁盘管理。

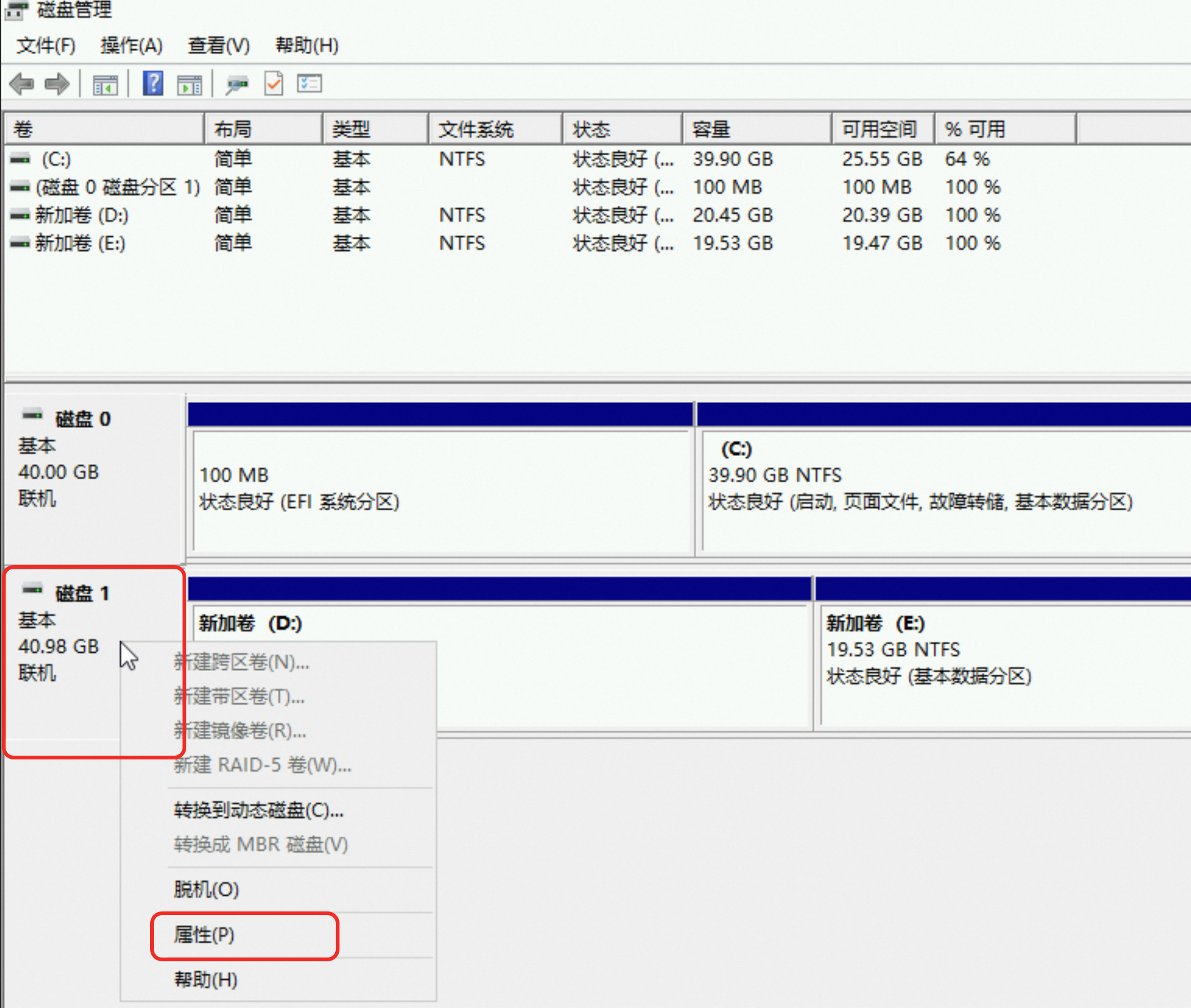

   4. 在磁盘管理界面，右键单击目标磁盘，在弹出菜单中选择属性。

   5. 在弹出的对话框中，单击卷页签，查看磁盘分区形式。

      若为MBR分区且扩容后容量大于2TiB请参考转换数据盘的分区类型为GPT并重新分区方案完成后续扩容操作。

2. 扩容分区与文件系统。

   扩展容量用于扩容原有分区

   1. 在磁盘管理对话框上方选择操作 > 重新扫描磁盘，查看未分配的磁盘容量。

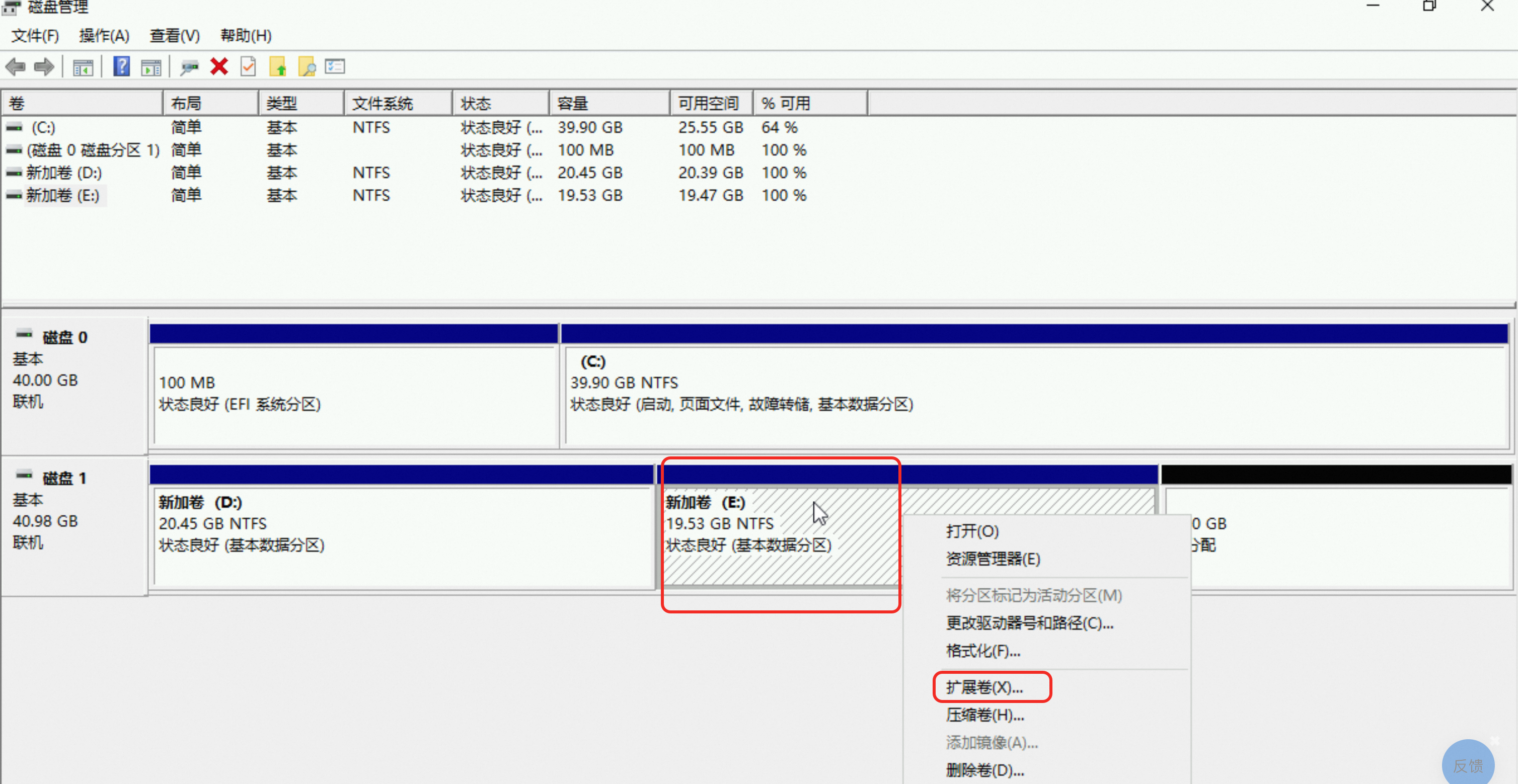

   2. 右键单击磁盘最后一个分区的空白处，选择扩展卷。

      由于磁盘的分区和文件系统相互独立，只能对相同磁盘的最后一个分区进行扩容。即示例中，磁盘1的未分配空间仅能扩展至新加卷（E:）。



   3. 根据扩展卷向导的默认设置完成扩展卷操作。扩容后，新增容量会自动合入最后一个分区。可根据实际情况检查云盘数据及业务程序是否正常。

   扩展容量用于新增分区

   1. 在磁盘管理对话框上方选择操作 > 重新扫描磁盘，查看未分配的磁盘容量。

   2. 右键单击未分配区的空白处，选择新建简单卷。

   3. 根据新建简单卷向导的默认设置完成新建卷操作。

扩展云盘容量的常见问题

• 已知晓并备份，继续扩容置灰，无法选择怎么办？

  检查云盘是否正在创建快照。创建快照期间不支持扩容。请等待快照完成后，再执行扩容操作。

• 已经做了离线扩容，但不想重启实例怎么办？

  离线扩容需重启实例生效。若业务不允许重启，但已选择离线扩容，可以通过一次1GiB的在线扩容，使新增容量和之前的离线扩容在线生效。该操作属于二次扩容，会产生额外费用，请根据实际业务需求谨慎操作。

• 仅支持离线扩容的部分实例规格。

  • ecs.ebmc4.8xlarge

  • ecs.ebmhfg5.2xlarge

  • ecs.ebmg5.24xlarge

  • ecs.t1

  • ecs.s1

  • ecs.s2

  • ecs.s3

  • ecs.c1

  • ecs.c2

  • ecs.m1

  • ecs.m2

• 如何通过API接口扩容云盘？

  1. 强烈建议扩展云盘容量前调用API接口CreateSnapshot为云盘创建快照备份数据。

     使用快照会产生快照费用。

     重要

     为避免扩容时误操作导致数据丢失，建议提前备份数据。

  2. 快照创建完成后，可通过调用API接口ResizeDisk扩展云盘容量。

  3. 扩容云盘容量后，还需要扩展分区及文件系统。

     • 调用 RunCommand接口向目标实例发送操作指令。

     • 调用 DescribeInvocations接口查询命令回执。

     操作指令：

     1. 执行以下命令，判断是否需要转换分区。

        Get-Disk

        回执参数	参数说明
        Number	表示云盘序号。
        Partition Style	表示云盘分区格式。

        若Partition Style为MBR分区且扩容后容量大于2TiB请参考转换数据盘的分区类型为GPT并重新分区方案完成后续扩容操作

     2. 扩容分区及文件系统

        扩展容量用于扩容原有分区

        1. 执行以下命令确定待扩容云盘驱动器编号。<Number>为上一步获取的云盘序号。

           Get-Partition -DiskNumber <Number>

           回执中，DriveLetter即为待扩容的驱动器号，存在多个分区时，仅能扩容最后一个分区。

        2. 执行以下命令扩容分区与文件系统。<DriveLetter>为上一步获取的驱动器号。

           Resize-Partition -DriveLetter <DriveLetter> -Size (Get-PartitionSupportedSize -DriveLetter <DriveLetter>).sizeMax

        3. 查看扩容分区及文件系统结果。

           执行Get-Partition -DiskNumber <Number>查看Size字段，若分区大小与期望大小基本一致，表明扩容成功。

        扩展容量用于新增分区

        1. 执行以下命令确定待扩容云盘分区情况。<Number>为上一步获取的云盘序号。

           Get-Partition -DiskNumber <Number>

           回执中，DriveLetter为已有分区的驱动器号。

        2. 执行以下命令，新建分区。

           命令参数	参数说明
           -DiskNumber	指定云盘序号Number。<Number>请填写为第一步获取的云盘序号。
           -UseMaximumSize	表示命令使用最大可用容量空间。
           -DriveLetter	<DriveLetter>请设置新建分区的驱动器号，不可与上一步已有分区的驱动器号重复。

           New-Partition -DiskNumber <Number> -UseMaximumSize -DriveLetter <DriveLetter>

        3. 执行以下命令，初始化新分区。

           命令参数	参数说明
           -DriveLetter	<DriveLetter>为上一步设置的驱动编号。
           -FileSystem	<FileSystem>为文件系统类型，如NTFS。
           -Confirm:$false	跳过确认提示。

           Format-Volume -DriveLetter <DriveLetter> -FileSystem <FileSystem> -Confirm:$false

        4. 查看新分区信息。

           执行Get-Partition -DiskNumber <Number>查看新分区基本信息。

扩容分区与文件系统的常见问题

• 重新扫描磁盘后未识别未分配空间。

  创建时间早于 2019 年 03 月 30 日的实例其 virtio 版本可能低于 58011，需重启实例以识别新增空间。可在 PowerShell 中运行以下命令查看驱动版本，必要时可更新Windows实例的virtio驱动。

  [System.Diagnostics.FileVersionInfo]::GetVersionInfo("C:\Windows\System32\drivers\viostor.sys")

• 数据盘的容量可否用于扩展其他数据盘或系统盘？

  由于云盘的分区与文件系统相互独立，只能对相同云盘的最后一个分区进行扩容，无法将该容量分配至其他云盘。因此数据盘的容量不可用于扩展其他数据盘或系统盘。

• 出现报错信息：“无法扩展该卷，因为群集的数量将超过文件系统支持的最大群集数量。”

  原因：初始化云盘时，未正确设置分配单元大小。具体云盘容量限制，请参看NTFS概述。

  对于分配单元大小：

  • 若要扩容至16TiB～32TiB（包括）时，需保证初始化时已设置为8192。

  • 若要扩容至32TiB～64TiB（包括）时，需保证初始化时已设置为16K。

  解决方案：

  重要

  分配单元大小在云盘初始化后无法更改。

  1. 查看待扩容云盘的分配单元大小。

     登录实例，进入powershell命令行界面，运行以下命令，获取分配单元大小。以查看D盘为例：

     输出结果中的每个簇字节数或每群集字节数即分配单元大小。

     fsutil fsinfo ntfsinfo D:

  2. 根据实际需求，选择解决方案。

     创建新盘进行数据拷贝

     1. 为当前实例新建目标容量的空数据盘。

     2. 在初始化数据盘时选择正确的分配单元大小。

     3. 将原盘数据手动拷贝至新盘。

     4. 验证业务是否恢复。操作完成后，建议重启相关服务并检查业务是否正常运行。

     5. 确认业务正常运行后，可卸载原数据盘，并将其释放。具体操作，请参见卸载数据盘和释放云盘。

     扩展容量用于新增分区

     1. 在磁盘管理对话框上方选择操作 > 重新扫描磁盘，查看未分配的磁盘容量。

     2. 右键单击未分配区的空白处，选择新建简单卷。

     3. 根据新建简单卷向导的默认设置完成新建卷操作。

• 转换分区类型并重新分区的API指令。

  重要

  转换过程中，云盘数据不可用，可能影响业务。建议规划停机窗口，先停止服务，待转换完成并恢复数据后再继续运行。

  步骤一：转换分区格式并重新分区

  • Windows转换分区过程中，需要删除卷，删除卷会清除该卷上的所有数据，在分区转换前请调用API接口CreateSnapshot为云盘创建快照备份数据。分区转换成功后，需通过快照恢复数据。

  • 调用 RunCommand接口向目标实例发送操作指令。

  • 调用 DescribeInvocations接口查询命令回执。

  操作指令

  1. 转换分区格式

     1. 执行以下命令获取目标云盘序号Number和云盘总容量Tolal Size。

        Get-Disk

     2. 执行以下命令确定目标云盘分区编号PartitionNumber。<Number>为上一步获取的云盘序号。

        Get-Partition -DiskNumber <Number>

     3. 执行以下命令，删除目标云盘分区。

        重要

        删除卷会清除该卷上的所有数据，请务必在删除卷前，调用API接口CreateSnapshot创建快照备份数据。

        命令参数	参数说明
        -DiskNumber	<Number>为第一步获取的云盘序号。
        -PartitionNumber	<PartitionNumber>为上一步获取的分区编号。
        -Confirm:$false	跳过确认提示。

        Remove-Partition -DiskNumber <Number> -PartitionNumber <PartitionNumber> -Confirm:$false

     4. 删除目标云盘的全部分区后，转换分区类型

        1. 执行以下命令进入diskpart工具界面。

           diskpart

        2. 执行以下命令列出所有磁盘信息。

           list disk

        3. 执行以下命令选择需要转换的磁盘。

           <Number>为第一步获取的云盘序号。

           select disk <Number>

        4. 执行以下命令将分区类型转换为gpt。

           convert gpt

        5. 执行以下命令退出diskpart工具

           exit

     5. 查看是否转换成功。

        执行Get-Disk ，若目标磁盘的Partition Style为GPT表示分区转换成功。

  2. 重新分区

     1. 执行以下命令重新分区。

        命令参数	参数说明
        -DiskNumber	<Number>为第一步获取的云盘序号。
        -Size	<Size>自定义新建分区的大小，如40 GB。
        -DriveLetter	<DriveLetter>自定义新建分区的驱动器编号。
        -FileSystem	<FileSystem>设置新分区的文件系统类型，如NTFS。

        New-Partition -DiskNumber <Number> -Size <Size> -DriveLetter <DriveLetter> | Format-Volume -FileSystem <FileSystem>

     2. 执行Get-Partition -DiskNumber <Number>查看新建分区信息。

  步骤二：恢复云盘数据

  • 调用CreateDisk接口利用快照创建数据盘。

  • 调用AttachDisk将创建的数据盘挂载至ECS实例拷贝数据，请勿使用快照回滚，以免回滚至MBR格式。
