访问Web UI

更新时间:
复制 MD 格式

访问Web UI页面需要进行用户身份认证,添加EMR用户后可以访问相应的UI页面。集群创建后,默认仅支持集群创建者对应的阿里云账号访问开源组件的Web UI,如果其他阿里云账号(主账号)或RAM用户(子账号)需要访问当前集群的Web UI,请按照本文操作。

前提条件

  • 已在EMR on ACK创建集群,创建详情请参见快速入门。

    说明

    关联的ACK集群需已安装Ingress组件,如果未安装Ingress组件,请先参见常见问题追加Ingress组件。

  • 已获取其他阿里云账号或RAM用户的账号ID。

操作步骤

  1. 进入配置页面。

    1. 登录EMR on ACK。

    2. 在EMR on ACK页面,单击目标集群操作列的配置。

  2. 添加用户。

    1. 在配置页面,单击oauth-config.conf页签。

    2. 设置allowed-accounts参数的参数值为阿里云账号的账号ID。

      添加多个账号时,使用英文逗号(,)隔开。单击 oauth-config.conf 页签,多个账号 ID 之间以半角逗号(,)分隔。

  3. 保存配置。

    1. 单击下方的保存。

    2. 在弹出的对话框中,输入执行原因,单击保存。

  4. 部署配置。

    1. 单击部署客户端配置。

    2. 在弹出的对话框中,输入执行原因,单击确定。

    3. 在确认对话框中,单击确定。

  5. 由于ACK控制台上访问链接与端口不可用,您可通过以下配置访问开源组件的Web UI。

    1. 登录容器服务管理控制台。

    2. 在集群列表页面,单击EMR on ACK所关联集群的集群名称。

    3. 鼠标悬浮在左边菜单栏网络,单击服务,在服务页面更新YAML文件。

      1. Spark 集群:编辑 sparkhistoryserver 服务YAML文件,将 type: ClusterIP 改为 type: LoadBalancer。

      2. Presto 集群:编辑 trino-https 服务YAML文件,将 type: ClusterIP 改为 type: LoadBalancer。

    4. 在更新完YAML文件后,服务页面的sparkhistoryserver或trino-https服务将显示相应的外部IP地址。您可以通过该IP地址及其对应的端口访问相关服务的Web UI。

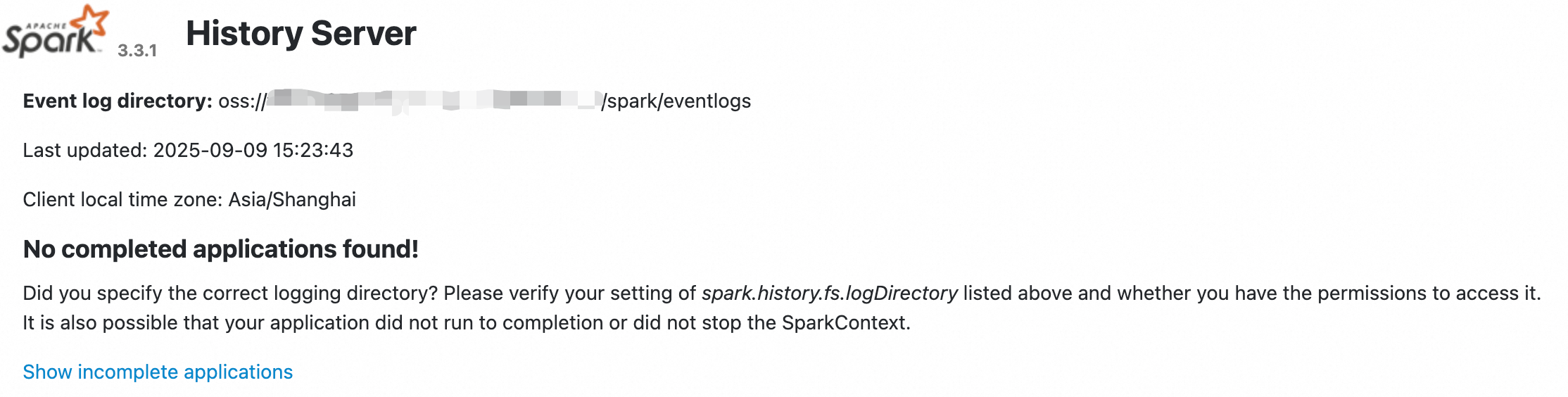

      1. Spark 集群Web UI访问地址:http://IP:18080。Spark History Server Web UI 页面显示版本号 3.3.1,Event log directory 为 oss://xxx/spark/eventlogs 路径。若无已完成的应用,页面显示 No completed applications found! 提示,建议检查 spark.history.fs.logDirectory 配置及权限。

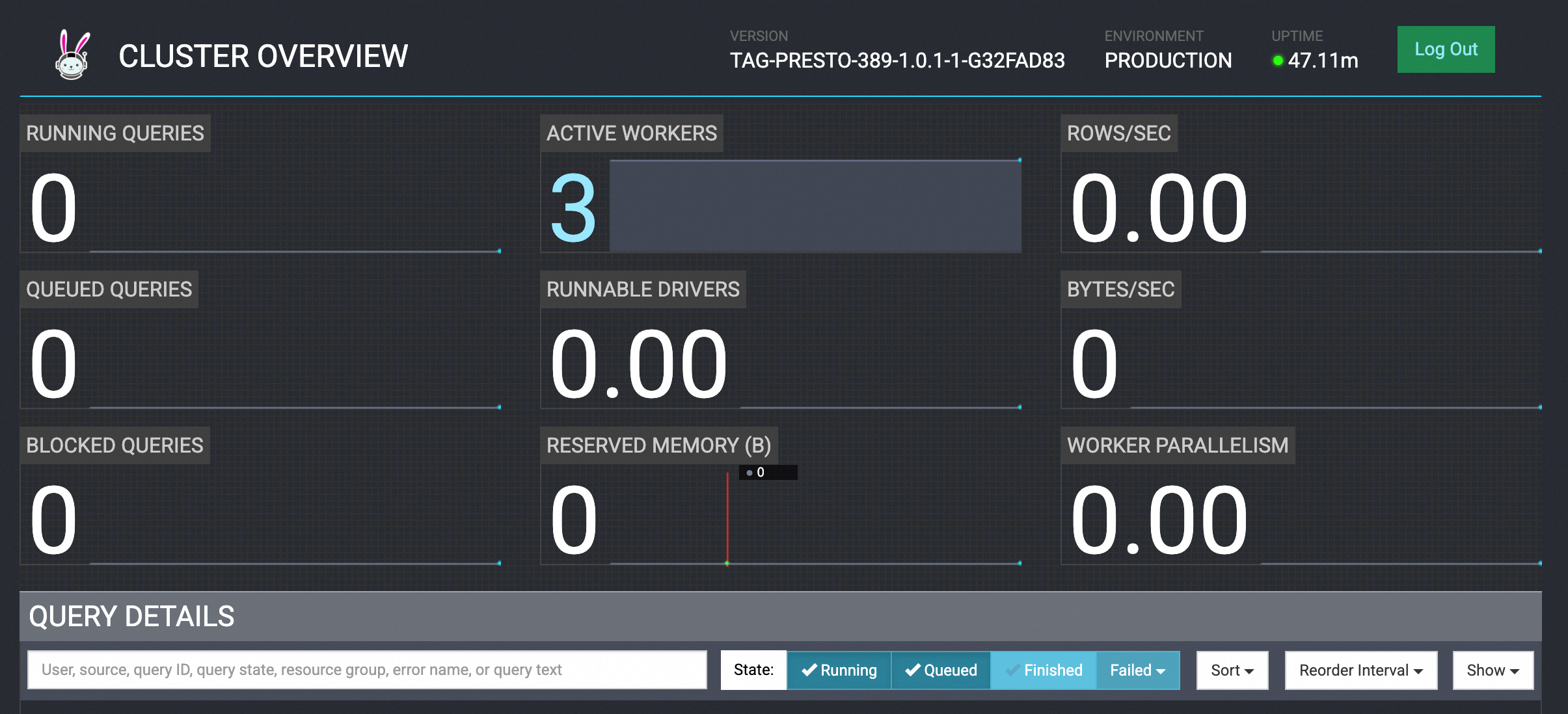

      2. Presto 集群Web UI访问地址:https://IP:8085。Presto 集群 Web UI 登录后进入 CLUSTER OVERVIEW 页面,展示 RUNNING QUERIES、ACTIVE WORKERS、QUEUED QUERIES、BLOCKED QUERIES、ROWS/SEC、BYTES/SEC、RUNNABLE DRIVERS、RESERVED MEMORY、WORKER PARALLELISM 等集群指标卡片及趋势图,底部 QUERY DETAILS 区域支持按用户、来源、Query ID 搜索和按状态(Running、Queued、Finished、Failed)过滤查询。

        说明

        Presto 集群访问Web UI需要输入用户名和密码。用户名和密码的相关设置,请参见配置集群管理密码。

常见问题

问题描述:ACK集群未安装Ingress组件,该如何处理?

解决方法:访问Web UI,需要ACK集群具备公网Ingress Controller以提供公网可达的域名,并转发请求到相应Service。如果创建ACK集群时没有勾选Ingress组件,则可以按照以下步骤为已有的ACK集群开启公网Ingress服务。

  1. 进入集群详情页面。

    1. 登录容器服务管理控制台。

    2. 在集群列表页面,单击EMR on ACK所关联集群的集群名称。

  2. 安装Nginx Ingress Controller,操作详情请参见方式二:在组件管理页面安装Nginx Ingress Controller。
