本文为您介绍如何通过NLB和PrivateLink实现阿里云Elasticsearch（简称ES）实例的跨集群搜索。

背景信息

跨集群搜索CCS（Cross Cluster Search）功能可实现无需将数据复制到本地集群，即可在本地集群中直接查询远程集群的数据。常用于在多个ES集群之间建立连接，支持联合查询、聚合、排序等操作。
网络型负载均衡NLB（Network Load Balancer）实例可接收来自客户端的请求，并按照监听规则将请求分发至后端服务器。
私网连接（PrivateLink）能够实现专有网络VPC与阿里云上的服务建立安全稳定的私有连接，实现私网访问服务。

前提条件

已创建两个7.7及以上版本的阿里云ES实例（ES_1、ES_2），并确保两个实例部署在相同地域及可用区下。

两个ES实例分别作为：

ES_1实例：作为本地集群，即发起搜索请求的集群，通过代理可直接访问远程集群中的索引数据。
ES_2实例：作为远程集群，是数据的实际存储位置，被本地集群查询的目标集群。

操作流程

通过NLB和PrivateLink实现跨集群搜索的操作流程如下：

配置ES实例间私网连接：实现本地集群与远程集群的网络连通。
配置跨集群搜索：在本地集群添加远程集群的代理信息，以便本地集群通过代理访问远程集群。
测试跨集群搜索：在本地集群搜索远程集群的数据，验证跨集群搜索是否可执行。

配置ES实例间私网连接

在该步骤，您将通过NLB及PrivateLink实现本地集群与远程集群的网络连通。

说明

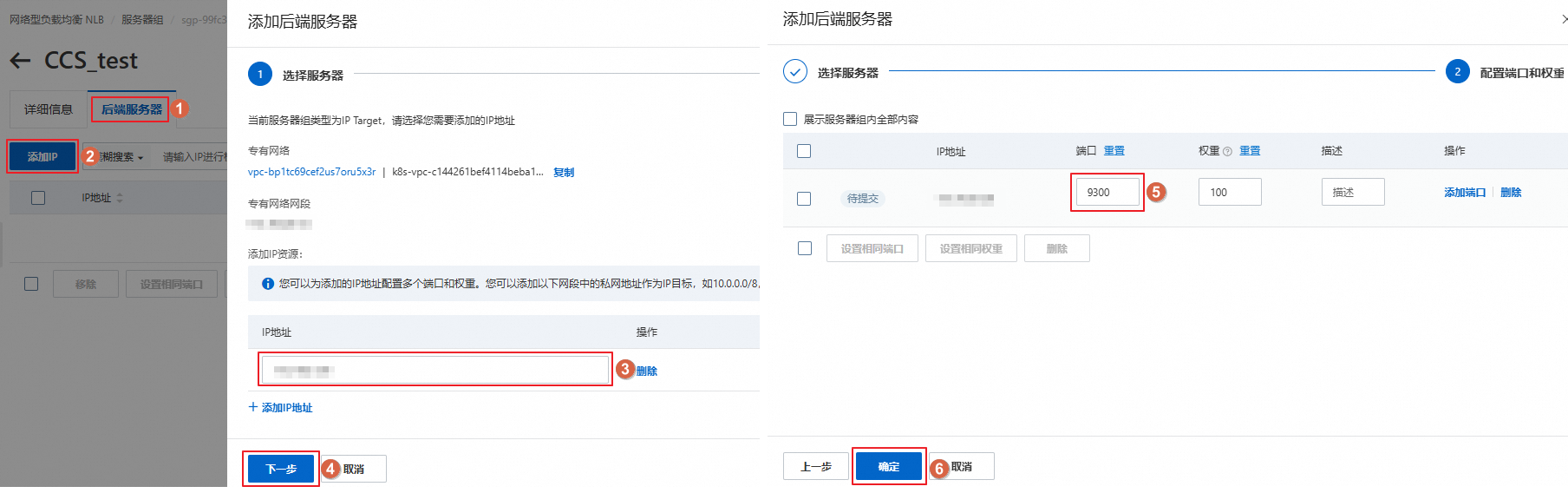

阿里云NLB支持IP挂载，可通过NLB挂载远程集群的域名IP，将本地集群通过私网连接至远程集群。同时，监听及后端IP的端口需配置为9300。

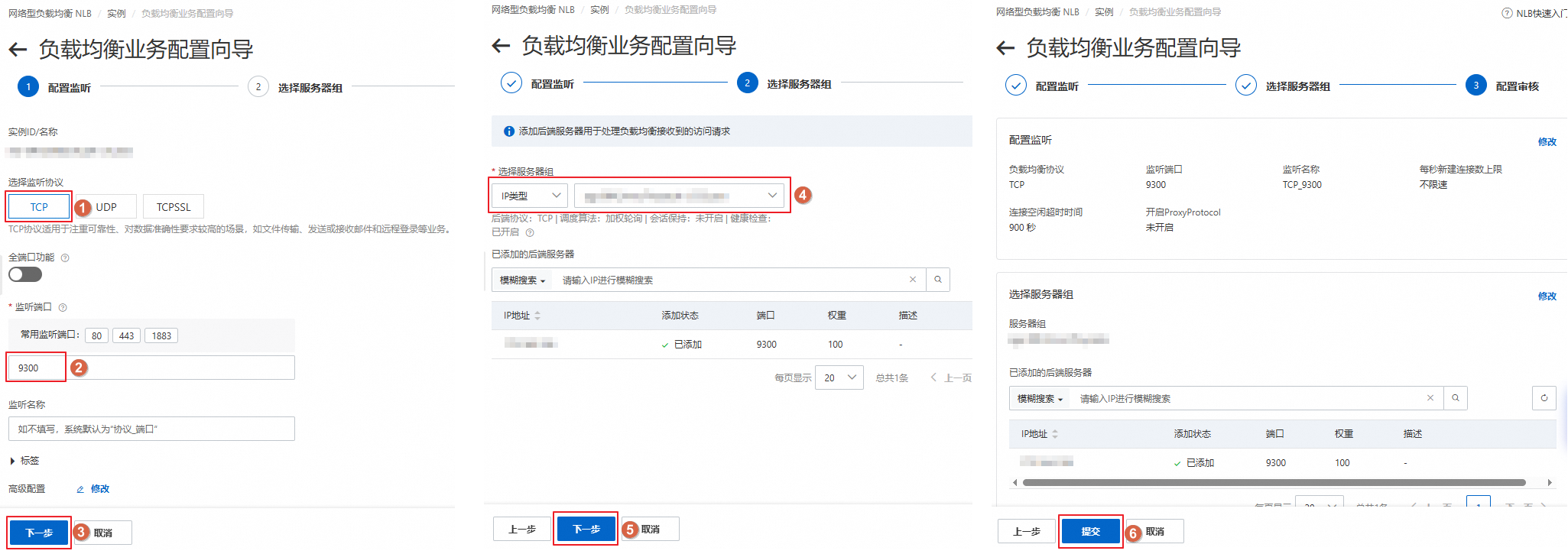

步骤一：创建并配置网络型负载均衡服务NLB

详细步骤请参见创建NLB和服务器组

步骤二：创建终端节点服务

详细步骤请参见配置PrivateLink

配置跨集群搜索

在该步骤，您将通过在本地集群（即ES_1实例）添加远程集群（即ES_2实例）的代理信息，实现本地集群通过代理访问远程集群的数据。

进入远程集群信息添加页面。
1. 登录本地集群的Kibana控制台。
2. 在页面左上角单击图标，选择Management > Stack Management。
3. 在管理页面的左侧导航栏，单击远程集群，进入远程集群的添加页面。

添加远程集群。

单击添加远程集群。

在添加远程集群页面中，输入远程集群信息。

参数	描述
名称	远程集群的名称，名称必须唯一。例如，`cluster_one`。
连接模式	开启使用代理模式开关，通过代理访问远程集群。
代理地址	代理服务器地址，格式为`终端节点域名:9300`。终端节点域名，即PrivateLink终端节点服务中终端节点ID的域名。说明由于CCS功能是Kibana通过数据节点之间的TCP端口（9300）访问数据节点IP的形式来进行网络互通，因此不支持HTTP端口（9200）访问。

单击下一步，按照界面指引完成信任建立。
信任建立成功后，系统会自动连接远程集群。连接成功后，状态将显示已连接。

API配置示例

PUT /_cluster/settings
{
	"persistent": {
		"cluster": {
			"remote": {
				"<remote_cluster>": {
					"mode": "PROXY",
					"proxy_address": "终端节点域名:9300"
				}
			}
		}
	}
}

参数	描述
persistent	表示设置会持久保存，即使在集群重启后也会保留。
<remote_cluster>	替换为所要连接的远程集群名称。
mode	仅支持Proxy模式。本地集群通过配置的代理地址来访问远程集群。所有的远程请求都会发送到这个代理地址，并由代理服务器转发到远程集群的合适节点。
proxy_address	代理服务器地址，格式为`PrivateLink终端节点服务下的终端节点ID的域名:9300`。说明本文CCS使用的是Elasticsearch的传输层（Transport layer），需使用`9300`端口进行通讯。

测试跨集群搜索

跨集群搜索配置完成后，您可按照如下步骤，验证跨集群搜索功能是否实现。

说明

本文代码仅作为示例，具体请以您实际业务使用的代码为准。

在远程集群中准备测试数据。
说明
若您的远程集群中已有待测试的数据，可忽略此步骤。
1. 登录远程集群的Kibana控制台，根据页面提示进入Kibana主页。
2. 在左侧导航栏，单击开发工具。
3. 在控制台中执行以下命令，在远程集群中创建索引和文档，并插入数据。
  1. 创建索引，命令示例如下。
```
PUT /twitter
{
    "settings" : {
        "index" : {
            "number_of_shards" : 3,
            "number_of_replicas" : 2
        }
    }
}
```
  2. 创建文档并插入数据，命令示例如下。
```
POST twitter/_doc/
{
    "user" : "kimchy",
    "post_date" : "2009-11-15T14:12:12",
    "message" : "trying out Elasticsearch"
}
```
在本地集群验证跨集群搜索是否成功。
登录本地集群的Kibana控制台，执行以下命令，验证跨集群搜索是否成功。
```
# 跨集群搜索cluster_one集群的twitter索引数据
POST /cluster_one:twitter/_search
{
  "query": {
    "match_all": {}
  }
}
```
参数说明如下：
- cluster_one：您在配置跨集群搜索步骤中配置的远程集群名称。
- twitter：您在远程集群中创建的索引名称。
说明
此处需替换为您实际使用的集群及索引名称。

验证成功后，将返回如下结果。

{
  "took": 70,
  "timed_out": false,
  "_shards": {
    "total": 3,
    "successful": 3,
    "skipped": 0,
    "failed": 0
  },
  "_clusters": {
    "total": 1,
    "successful": 1,
    "skipped": 0,
    "running": 0,
    "partial": 0,
    "failed": 0,
    "details": {
      "cluster_one": {
        "status": "successful",
        "indices": "twitter",
        "took": 42,
        "timed_out": false,
        "_shards": {
          "total": 3,
          "successful": 3,
          "skipped": 0,
          "failed": 0
        }
      }
    }
  },
  "hits": {
    "total": {
      "value": 1,
      "relation": "eq"
    },
    "max_score": 1,
    "hits": [
      {
        "_index": "cluster_one:twitter",
        "_id": "tXw9IJcBWKa9yNTIjlih",
        "_score": 1,
        "_source": {
          "user": "kimchy",
          "post_date": "2009-11-15T14:12:12",
          "message": "trying out Elasticsearch"
        }
      }
    ]
  }
}
