使用Filebeat Sidecar采集ACK集群日志至阿里云ES

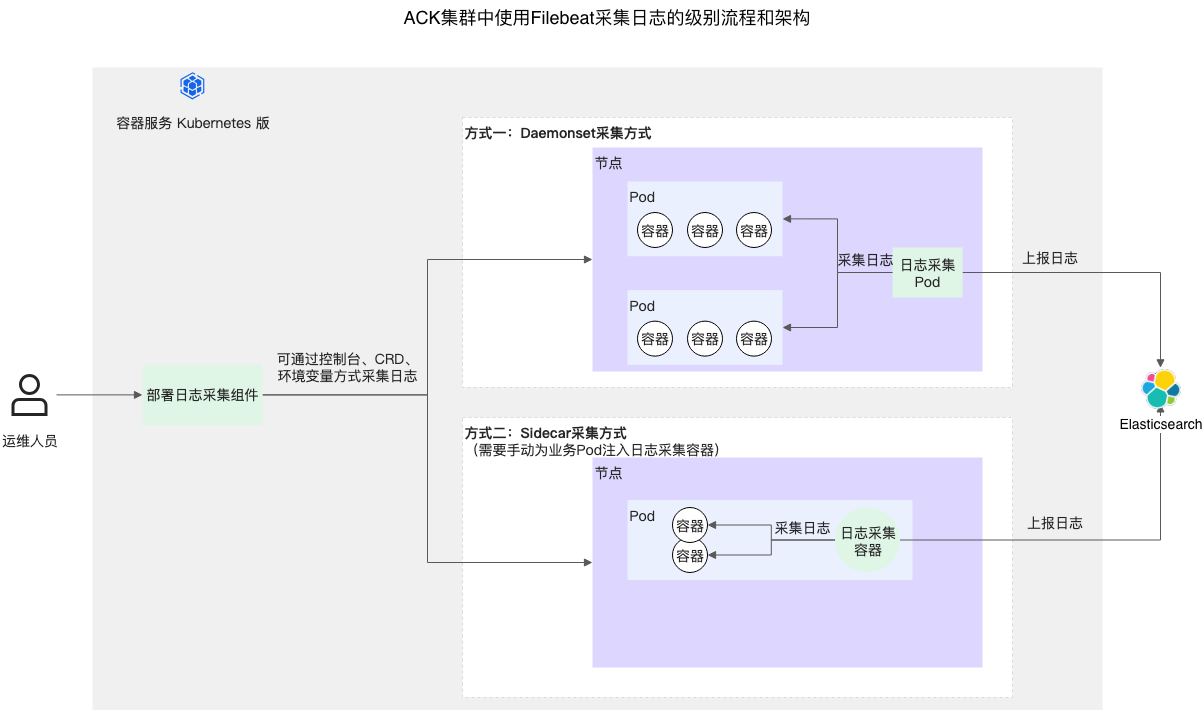

方案架构

本方案以采集阿里云容器服务 Kubernetes 版（简称ACK）日志为例，如需接入自建Kubernetes集群并采集日志，请联系技术支持。

1. 环境准备

请确保以下环境和配置已准备就绪：

1. 准备 ACK、 ES、Logstash以及Kafka实例

   • 一个可用的容器服务 ACK 集群。

   • 一个阿里云 ES 实例。建议开启自动创建索引功能，以便服务能自动根据上报数据创建索引。

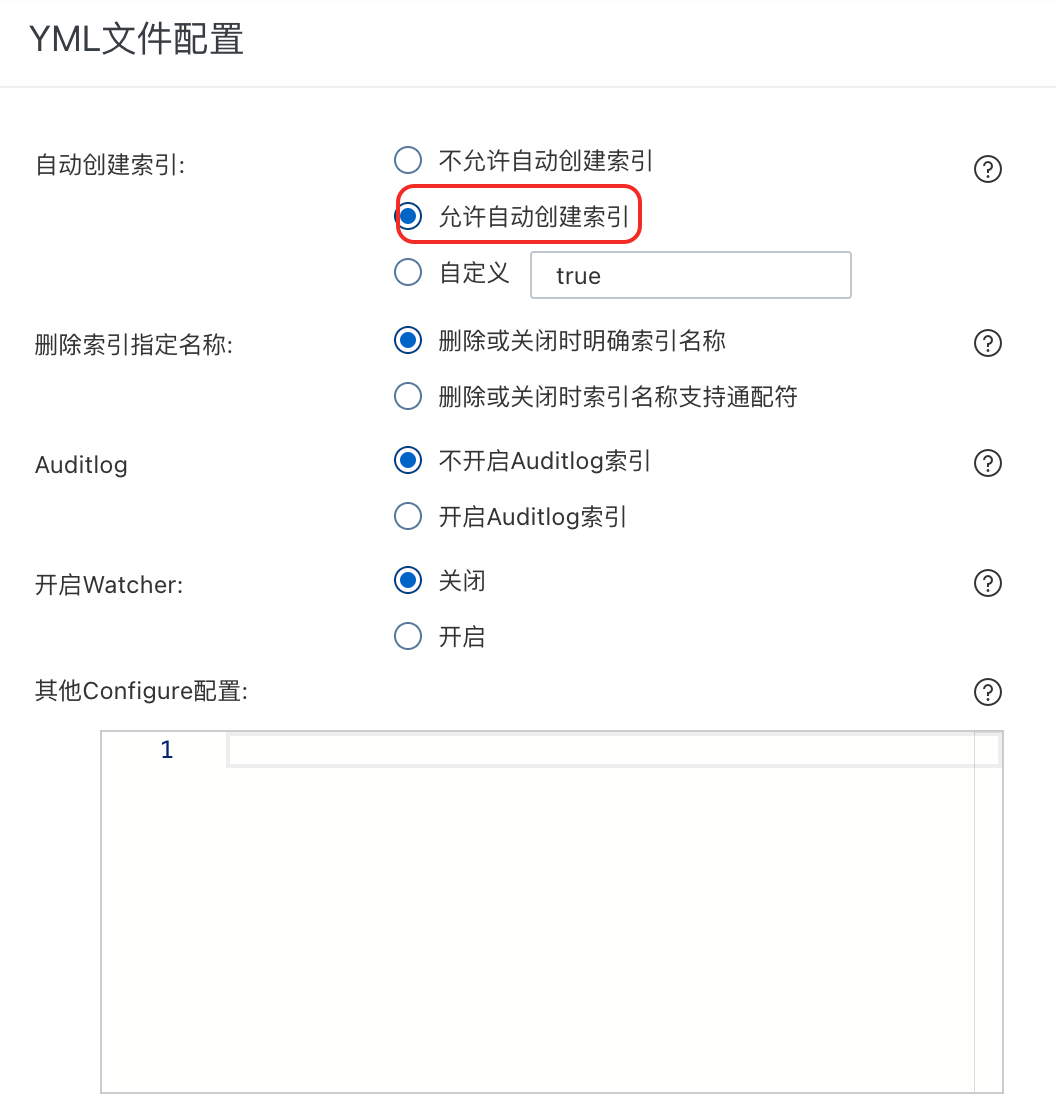

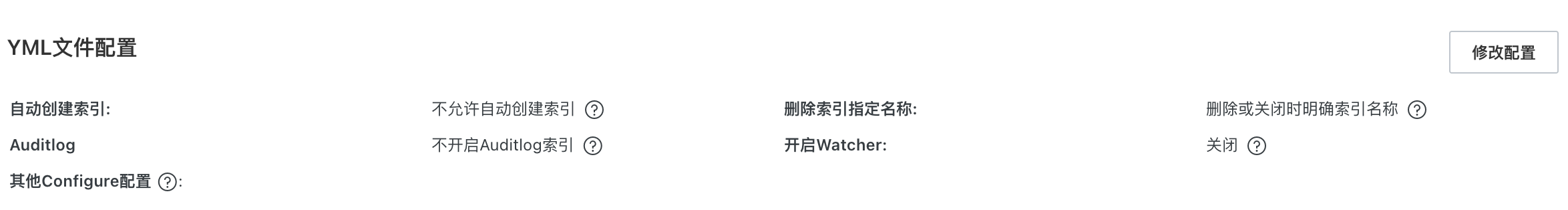

     进入ES实例的基本信息页面，单击 配置与管理 > ES集群配置，单击修改配置，选择允许自动创建索引。





   • Kafka实例（可选）：在Kafka实例中创建Topic和Group资源。

   • Logstash实例（可选）：如果使用Kafka等消息队列，则需要创建Logstash实例，用于消费Kafka中的数据并写入Elasticsearch。Logstash实例需要满足：

     • 版本：与阿里云ES实例的版本兼容，详情请参见产品兼容性。

     • 网络：与阿里云ES实例在同一VPC下，否则需要配置NAT网关实现与公网的连通，具体步骤请参见配置NAT公网数据传输。

2. 确保网络连通性

   • 确认 ACK 集群、 ES 实例、Logstash实例、Kafka实例之间的网络是连通状态。如果不在同一个专有网络 VPC (Virtual Private Cloud) 内，须先打通网络，推荐使用 VPC对等连接实现网络互通。

3. 准备Filebeat镜像

   使用Filebeat官方镜像。为确保与ES实例的版本兼容，请选择版本匹配的Filebeat镜像。例如，ES 8.17版本的实例，使用docker.elastic.co/beats/filebeat:8.17.10镜像地址。

2. 创建配置项

在ACK集群中创建配置项，用于存储Filebeat配置文件。

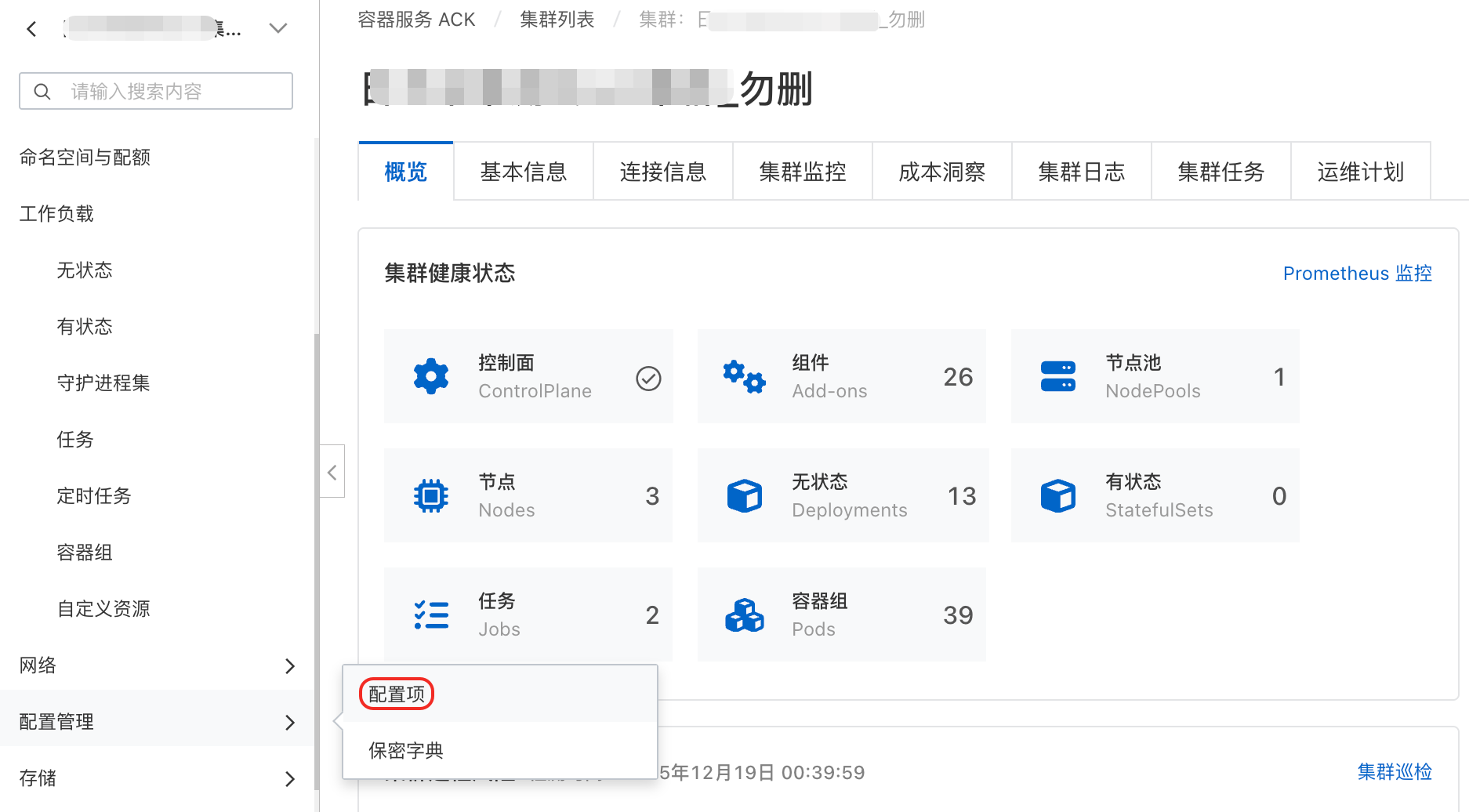

1. 登录ACK控制台，单击配置管理 > 配置项。

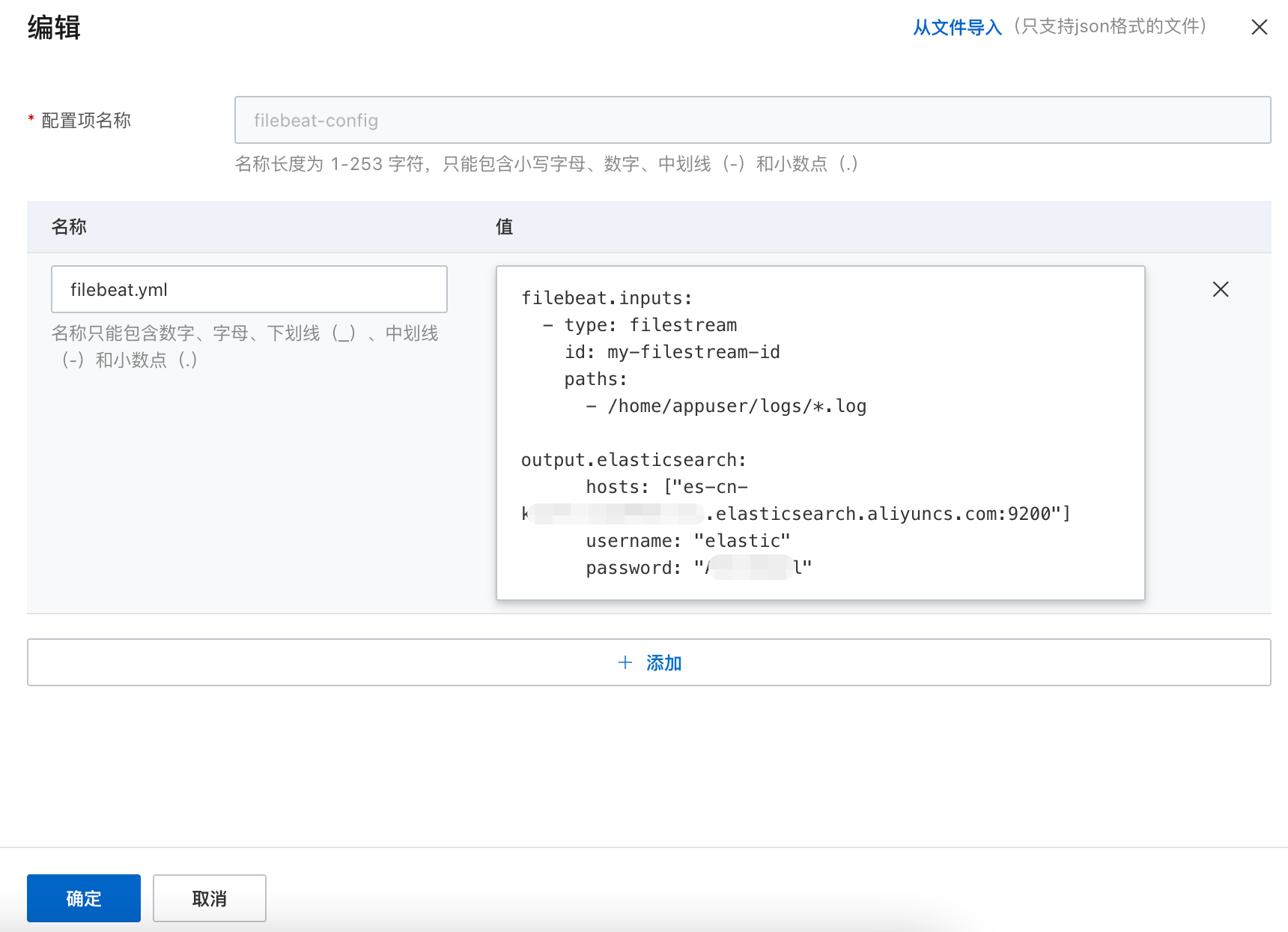

2. 创建一个名为filebeat-config的配置项，key名称为filebeat.yml，值为您的Filebeat配置文件内容。



   以下提供两种filebeat.yml配置示例：直接写入ES和写入Kafka。更多配置详情，请参见Filebeat官方文档。

   • 示例一：直接写入ES

     filebeat.inputs:
       - type: filestream
         id: my-filestream-id
         paths:
           - /home/appuser/logs/*.log

     output.elasticsearch:
           hosts: ["xxx:9200"]
           index: "filebeat-logs"
           username: "elastic"
           password: "xxx"

   • 示例二：写入Kafka

     filebeat.inputs:
       - type: filestream
         id: my-filestream-id
         paths:
           - /home/appuser/logs/*.log

     output.kafka:
       hosts: ["xxx:9092"]
       topic: 'kafka-logstash-es'
       partition.round_robin:
         reachable_only: false
       required_acks: 1
       compression: gzip
       max_message_bytes: 1000000

3. 部署应用与 Sidecar 容器

在现有Deployment 或 StatefulSet 的 Pod 模板中添加日志采集 Sidecar 容器的定义，可使需要日志采集的业务 Pod 在创建时自动包含该 Sidecar 容器。以下以 Deployment 为例说明，StatefulSet 的配置方式相同。

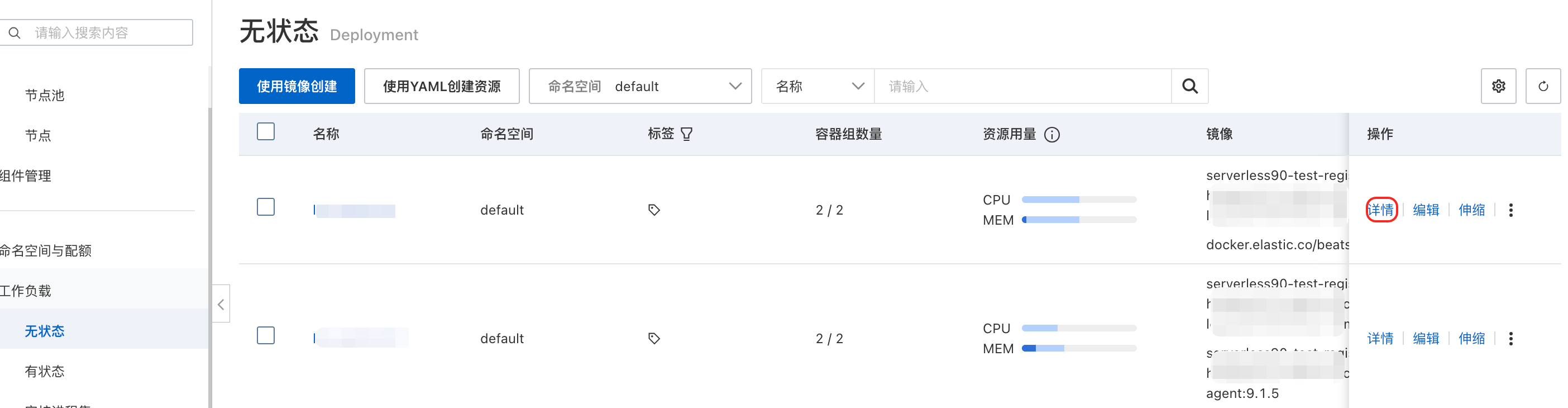

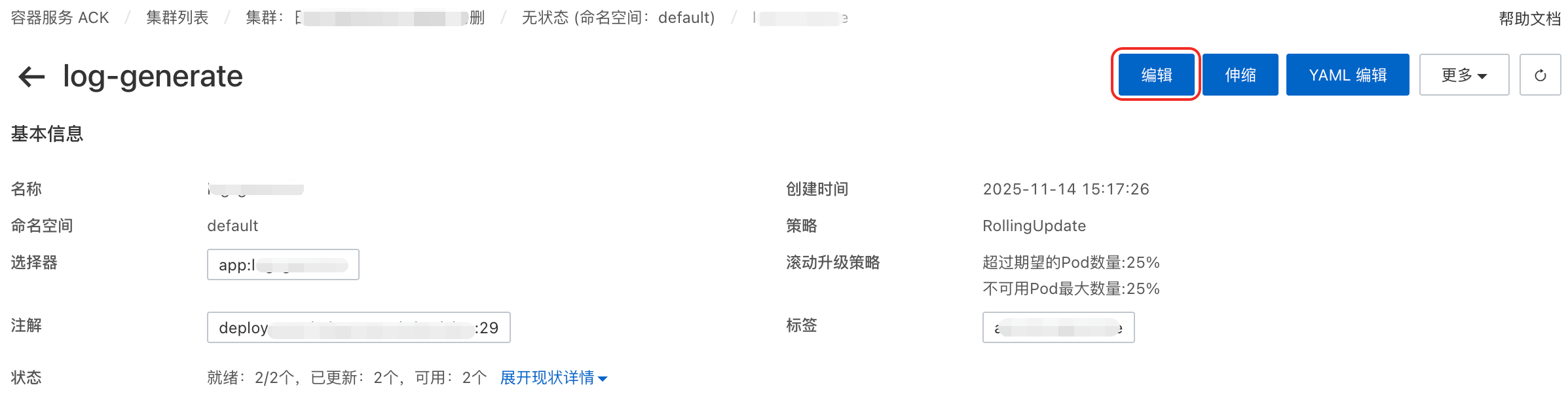

1. 单击工作负载 > 无状态，单击目标Deployment名称，进入详情页。



2. 单击编辑。



3. 单击原有业务容器名称。



4. 在数据卷区域，单击增加本地存储，添加一个数据卷，用于将应用打印的日志文件引入到Sidecar容器能访问的数据卷中。



   • 存储类型：选择临时目录。

   • 名称：自定义数据卷名称，例如app-log。

   • 容器路径：填写业务容器输出日志的路径，例如/home/appuser/logs。

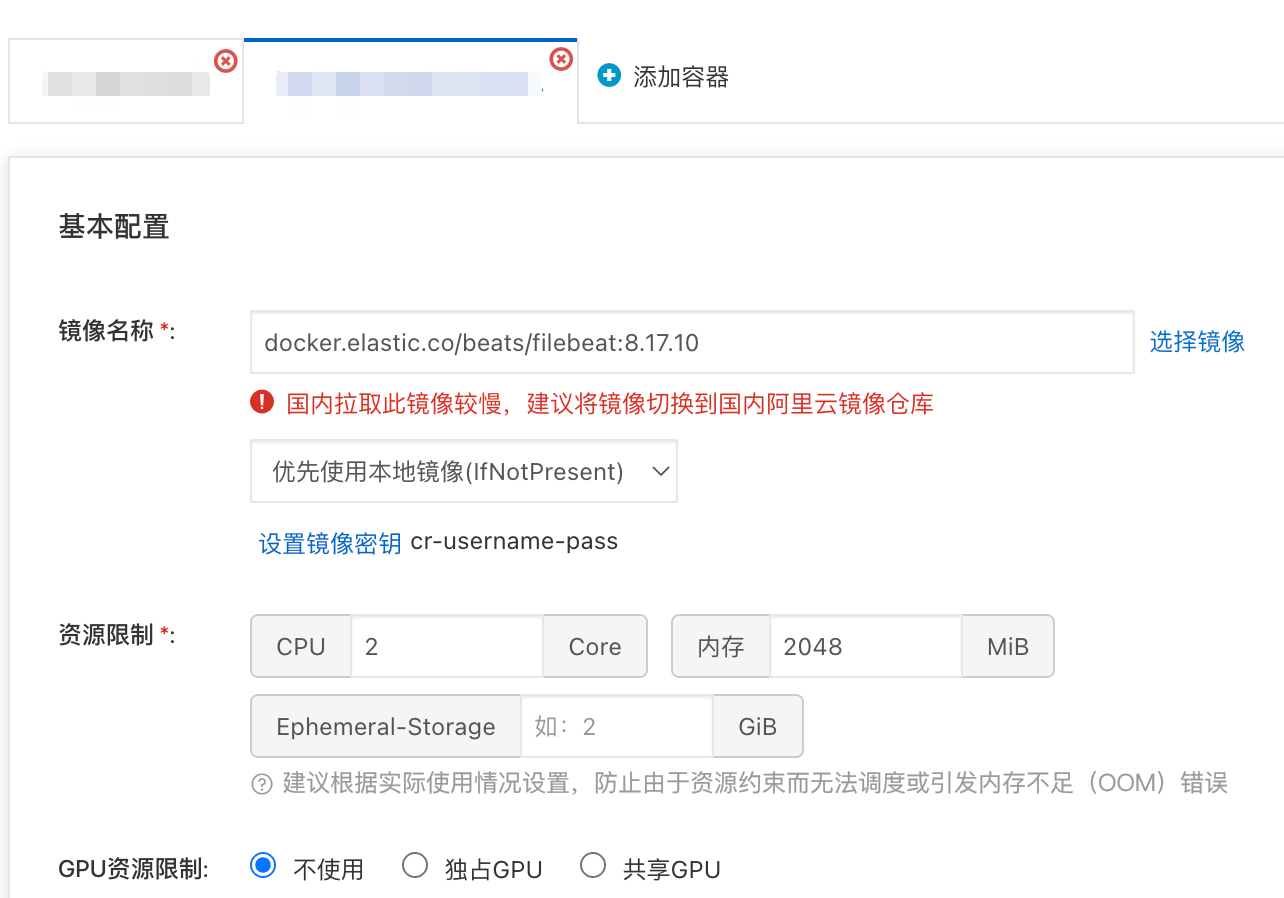

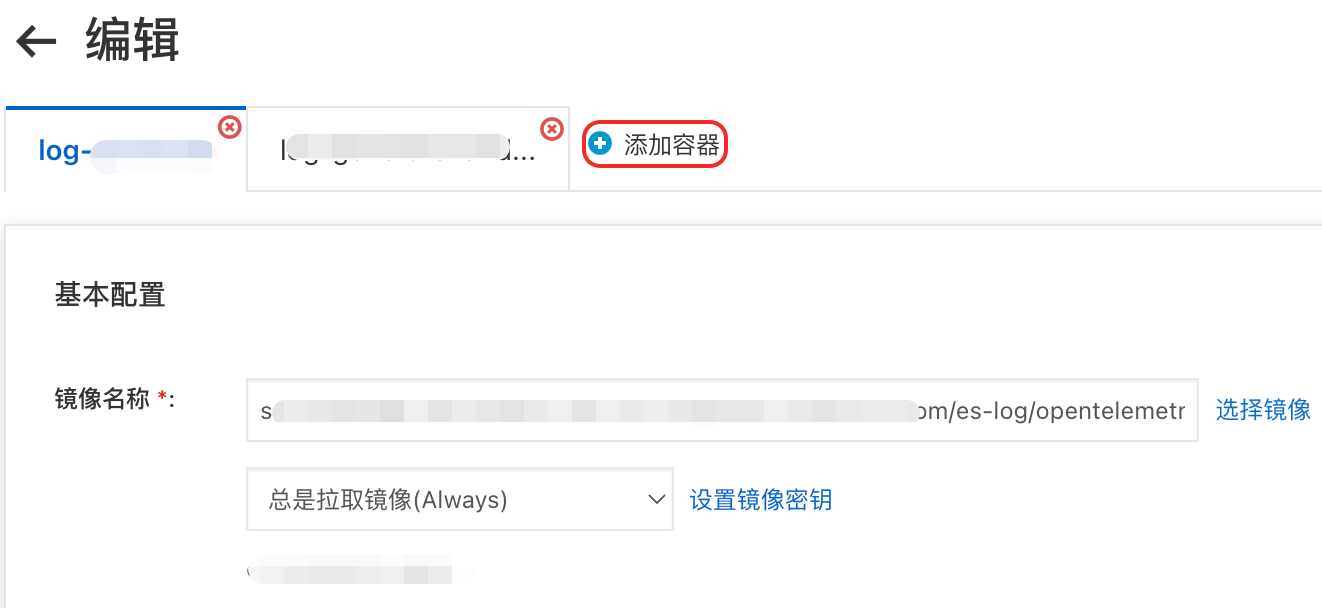

5. 在编辑页面，单击添加容器添加日志采集 Sidecar 容器。



   镜像名称：选择在环境准备环节提前准备好的docker.elastic.co/beats/filebeat:8.17.10镜像。

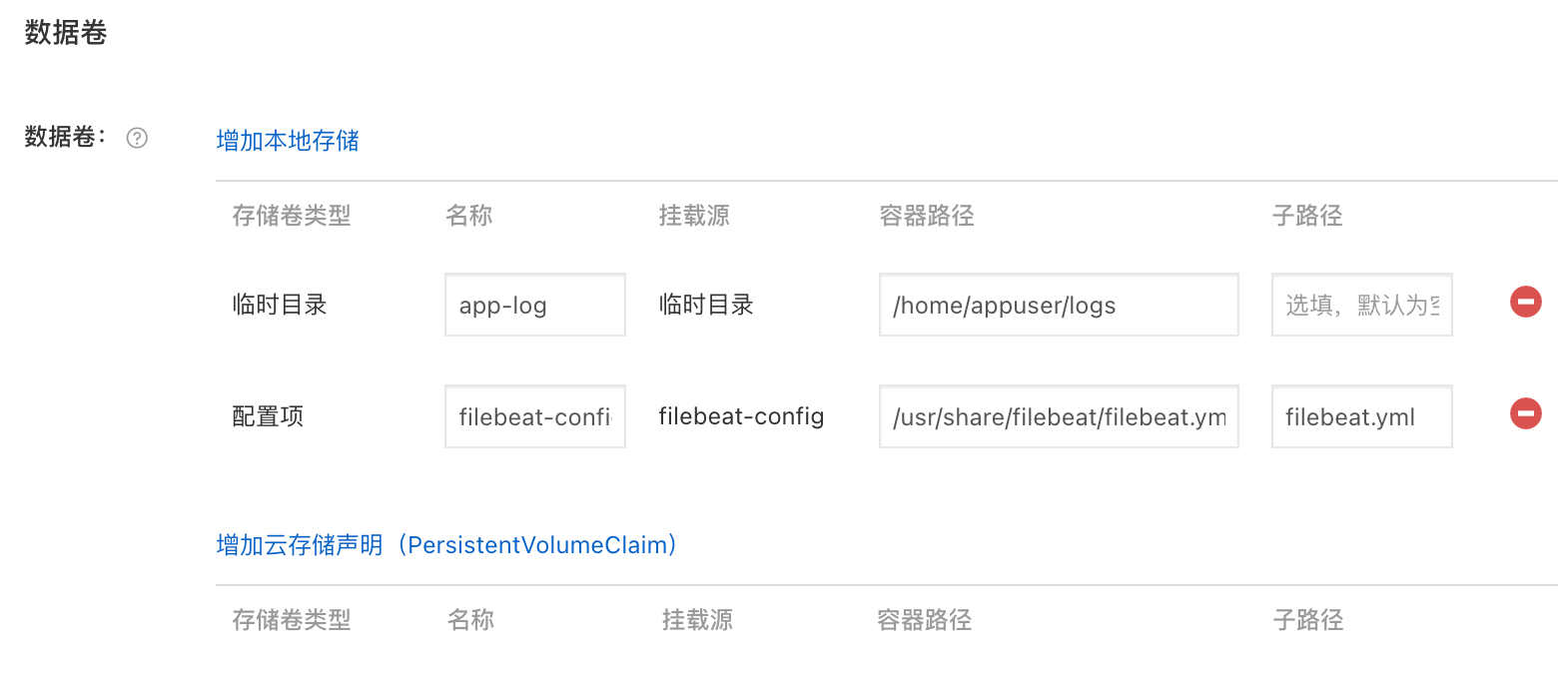

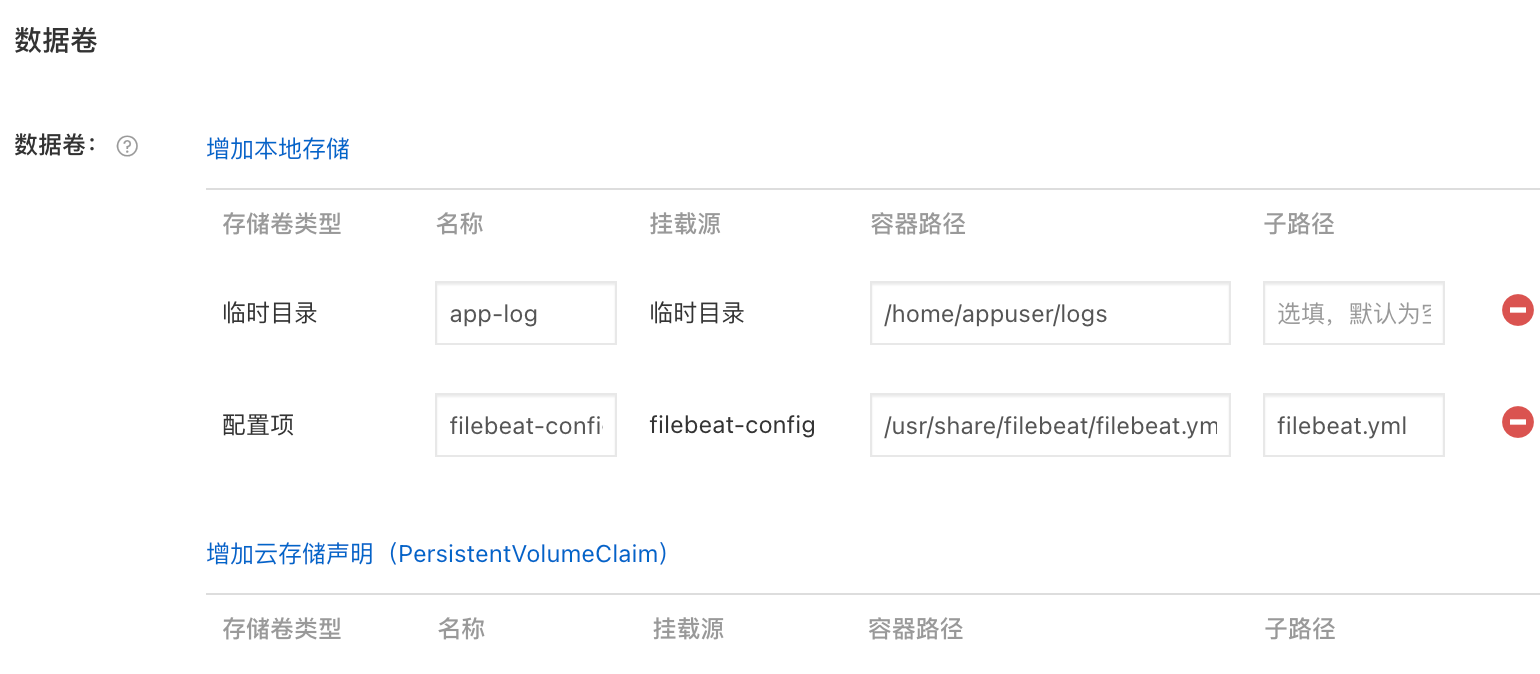

6. 配置 Sidecar 容器的卷挂载，添加两个挂载项：



   • 挂载共享日志目录：单击增加本地存储，挂载此前（第4步）创建的共享数据卷app-log，容器路径保持一致。

   • 挂载Filebeat配置文件：单击增加本地存储，挂载步骤2中创建的配置项。

     • 类型：选择配置项。

     • 名称：自定义名称，例如filebeat-config。

     • 挂载源：选择步骤2中创建的配置项（filebeat-config）。

     • 容器路径：填写usr/share/filebeat/filebeat.yml。

     • 子路径：填写filebeat.yml。

       重要

       挂载filebeat.yml文件时，必须使用子路径（subPath）方式。否则，挂载配置项会覆盖镜像中的/usr/share/filebeat/整个目录，导致Filebeat无法正常启动。

7. 确认所有配置无误后，单击更新提交变更。

   Kubernetes将自动滚动重启 Pod，新 Pod 会包含业务容器和 Sidecar 容器。

常见问题

1. ACK集群和Kafka集群不在同一个VPC，如何实现网络互通？

   如果ACK集群与其他云服务（如Elasticsearch、Kafka）不在同一个VPC，可以使用VPC对等连接打通网络。具体操作，请参见VPC对等连接。

2. Pod内的应用容器和Filebeat容器如何共享日志文件？

   可通过以下两种方式共享日志文件：

   • 使用临时目录（emptyDir）：如操作步骤中所述，通过挂载临时目录实现文件共享。

   • 使用持久化存储卷：将日志文件存储在NAS或OSS等持久化存储上。

3. 如何在不使用Kafka的情况下，实现日志文件的持久化存储？

   可以将Pod的日志输出到静态供应的持久化存储卷（例如NAS或OSS），以实现日志文件的长期保存。动态供应的存储卷会为每个Pod创建独立的存储路径，不适用于Sidecar共享场景。

   以下以NAS共享存储卷为例介绍操作步骤，OSS操作类似。

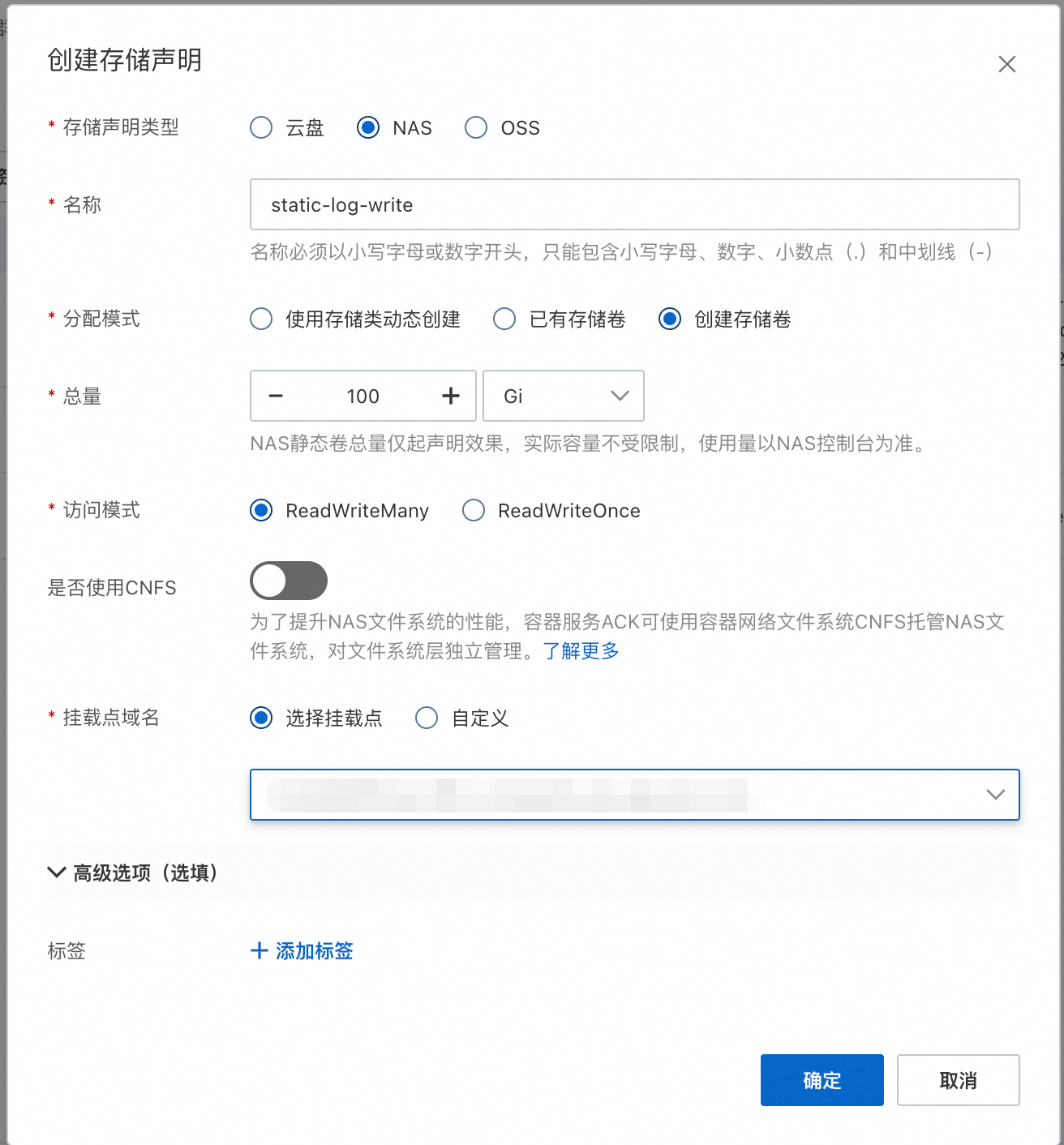

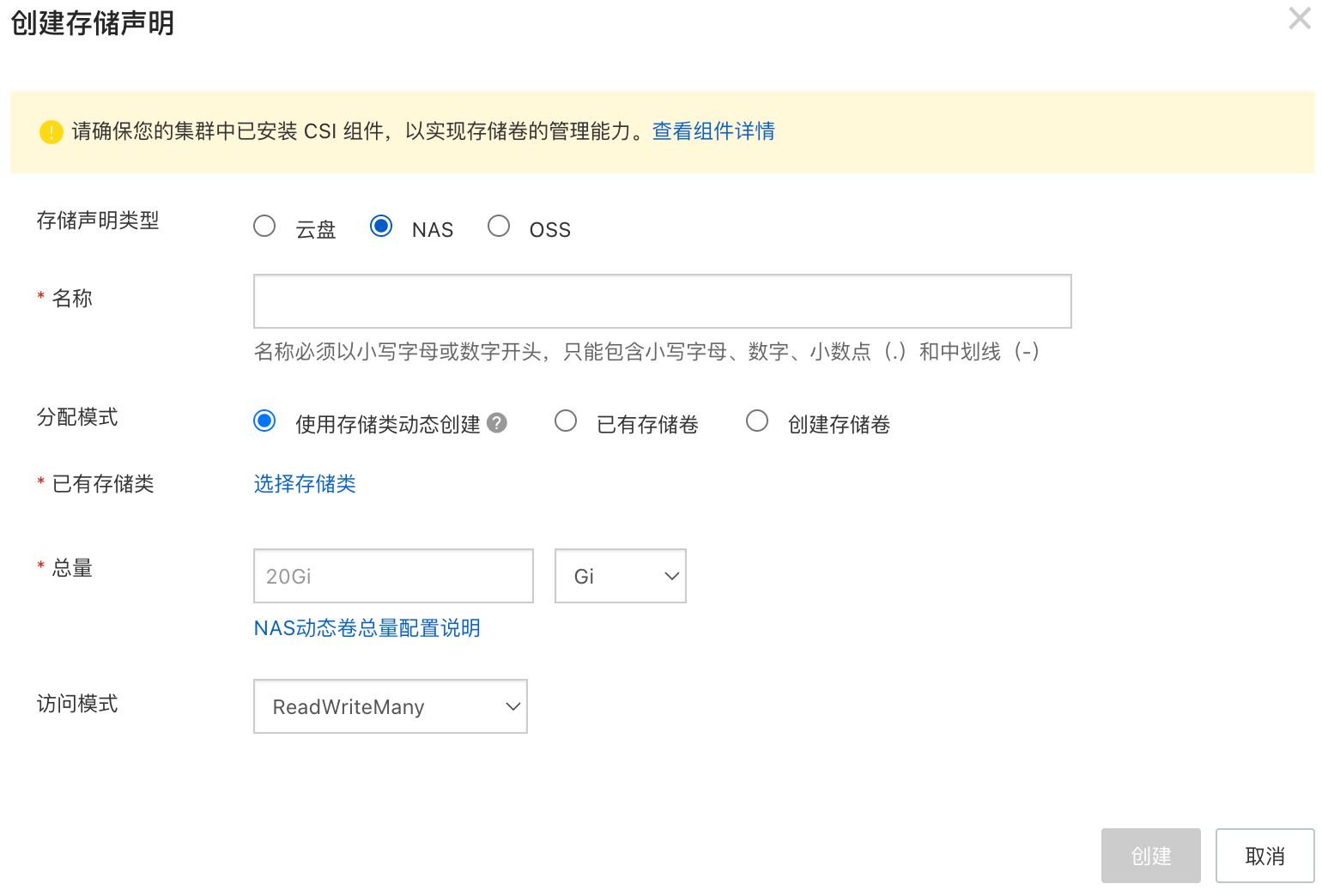

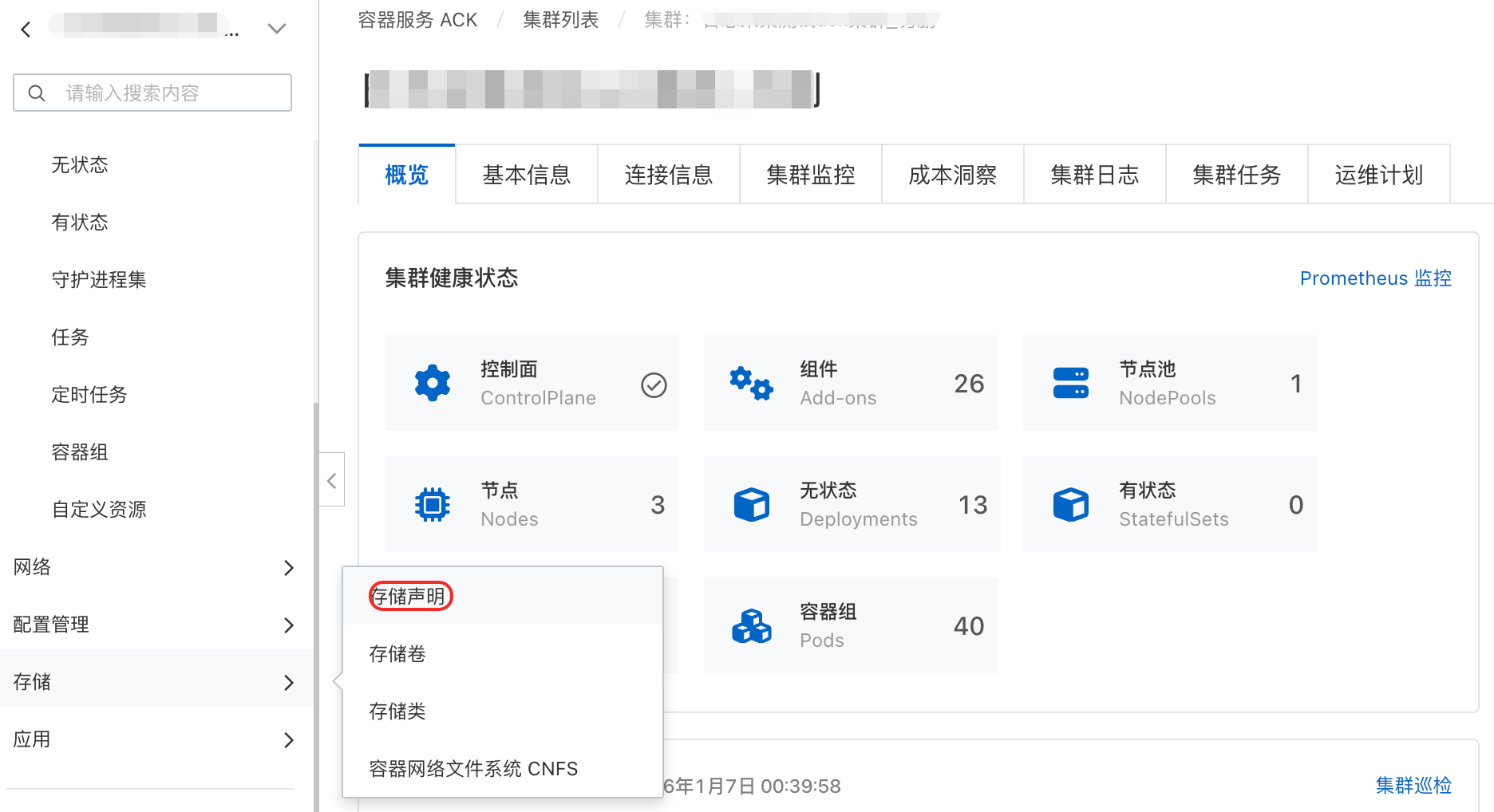

   1. 在ACK控制台，单击存储 > 存储声明，创建两个存储声明，例如static-log-write和static-log-read。

      一个Pod中不能多次引用同一个存储声明，因此需要创建两个指向同一存储卷的存储声明，分别用于日志的写入和读取。





      static-log-write存储声明定义如下，static-log-read类似。

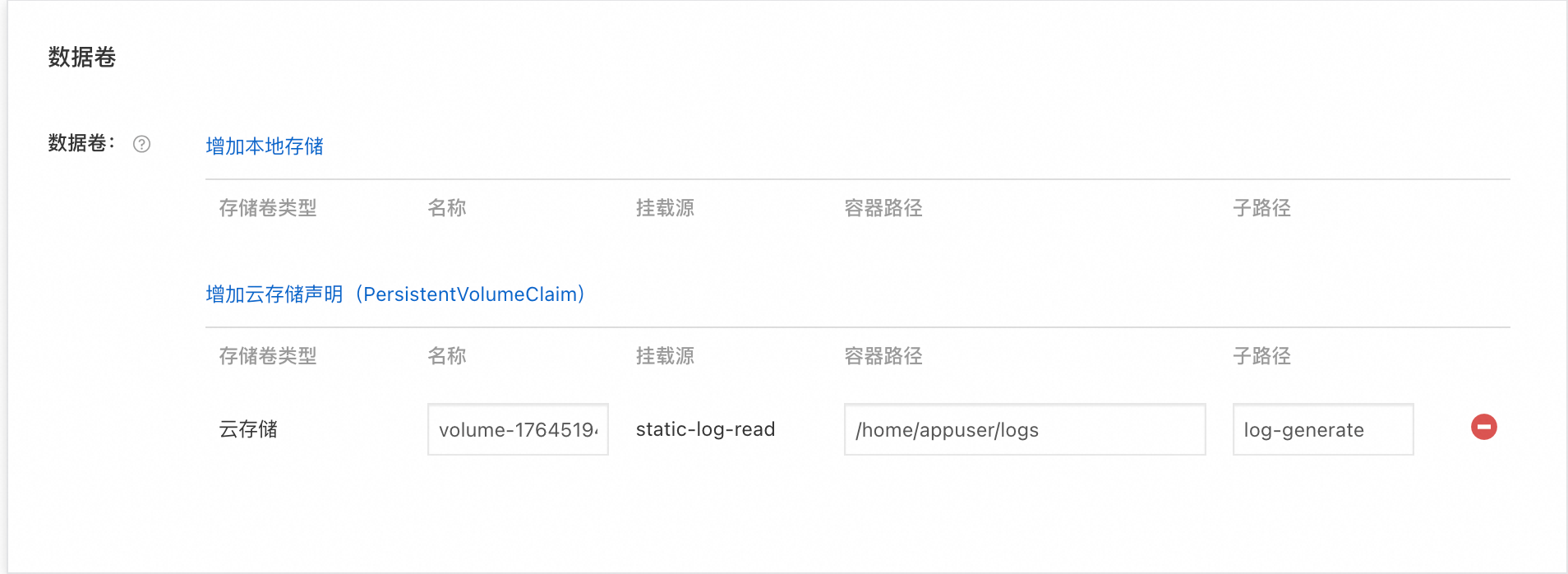

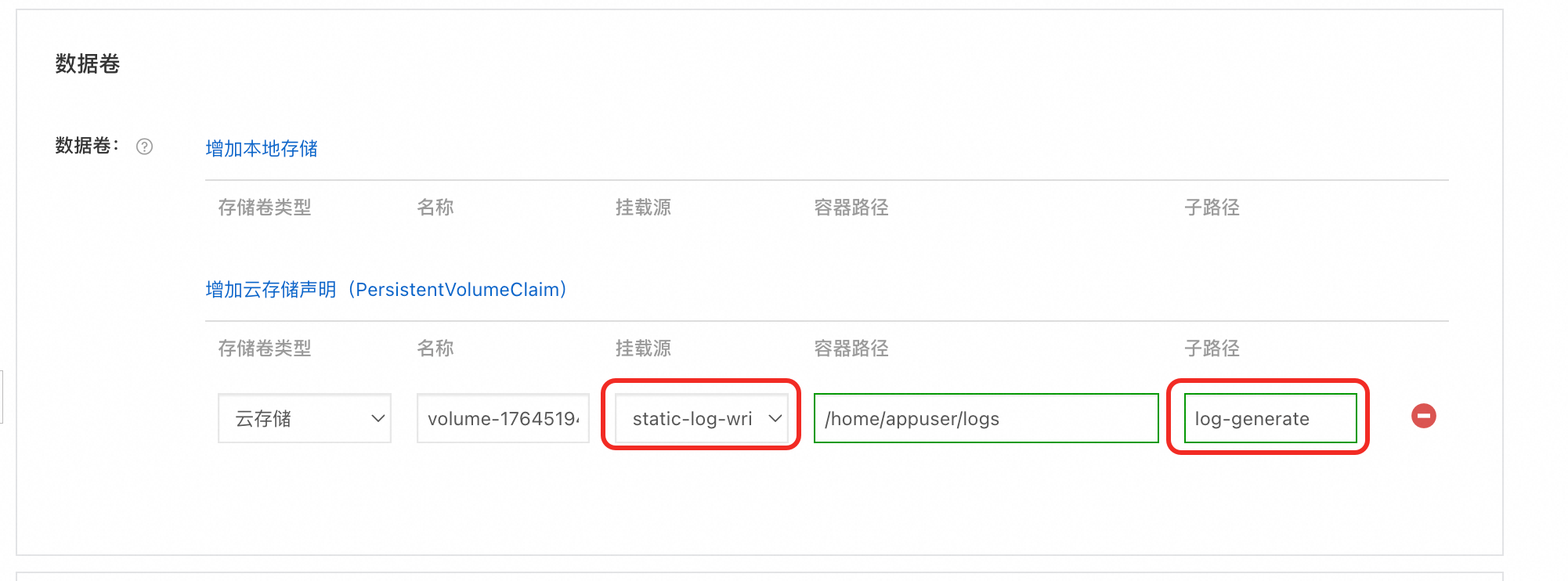

   2. 修改步骤3中的数据卷挂载配置，将类型从临时目录改为云存储声明。

      • 业务应用容器：挂载static-log-write。在子路径中输入应用名（例如log-generate），用于在NAS上区分不同应用的日志目录。



      • Filebeat Sidecar容器：挂载static-log-read，子路径保持与业务应用容器一致。



   3. 更新配置使之生效。

4. 如何解决Deployment多副本Pod向同一NAS路径写入日志时的冲突问题？

   通过控制台无法直接实现此配置，需要手动编辑YAML文件。操作方法如下：

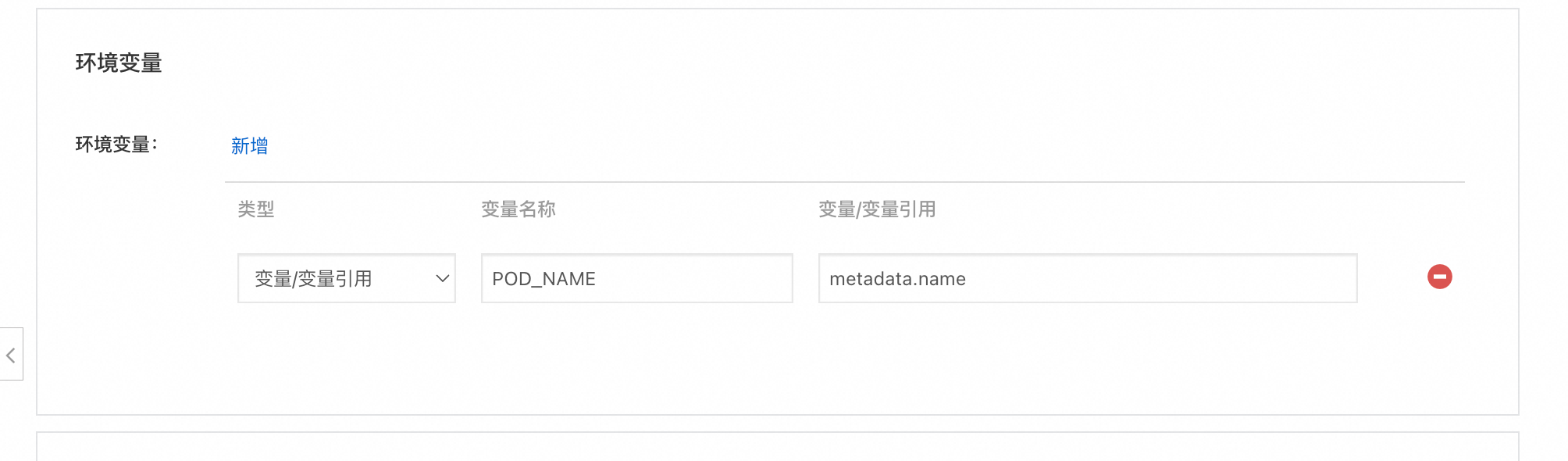

   1. 在控制台编辑Deployment，为业务容器和Sidecar容器分别添加一个环境变量。变量名称设置为POD_NAME，变量值通过关联元数据选择metadata.name。

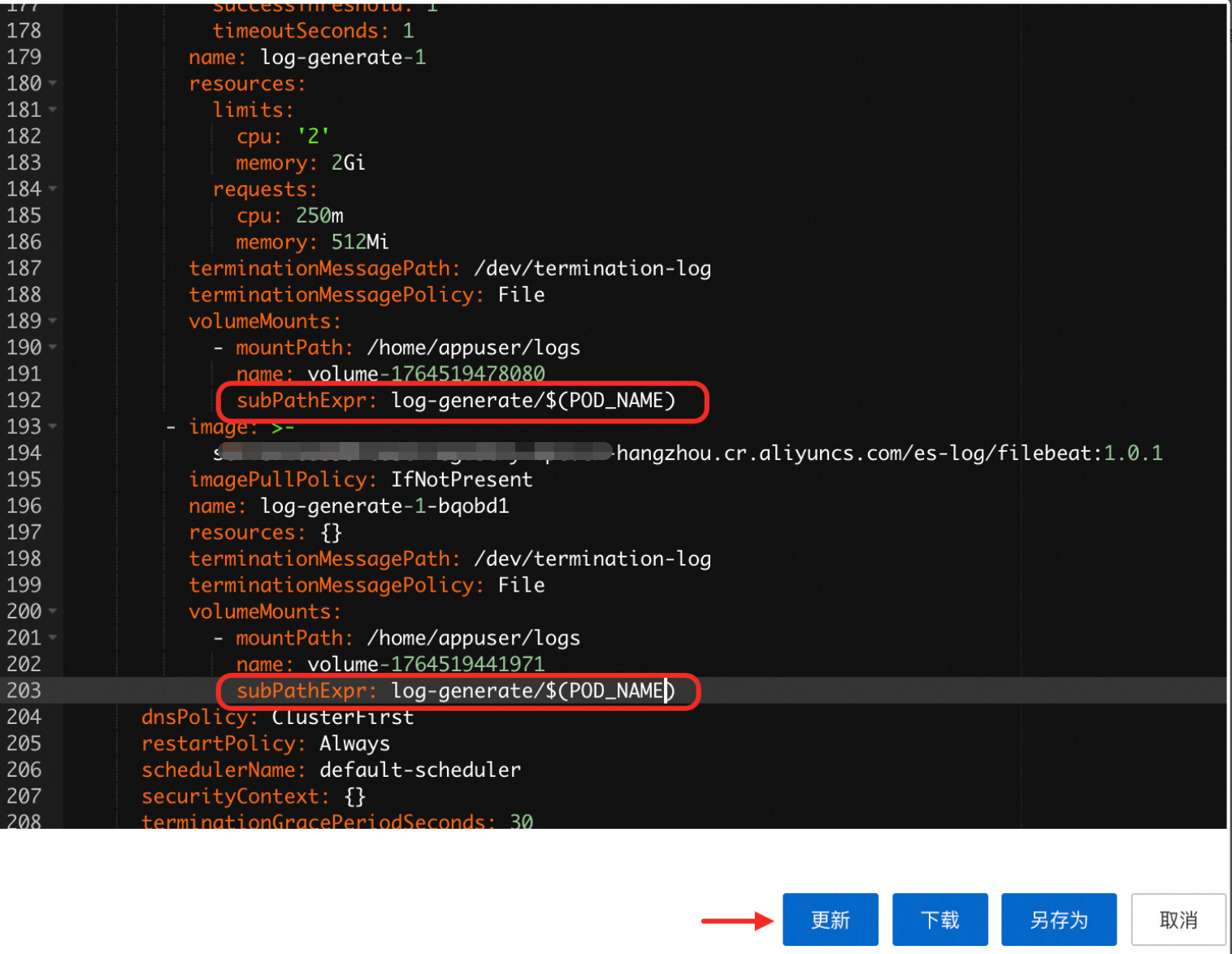

   2. 单击页面上方的YAML编辑，找到volumes挂载定义部分。将subPath: log-generate修改为subPathExpr: 'log-generate/$(POD_NAME)'。单击更新保存修改。

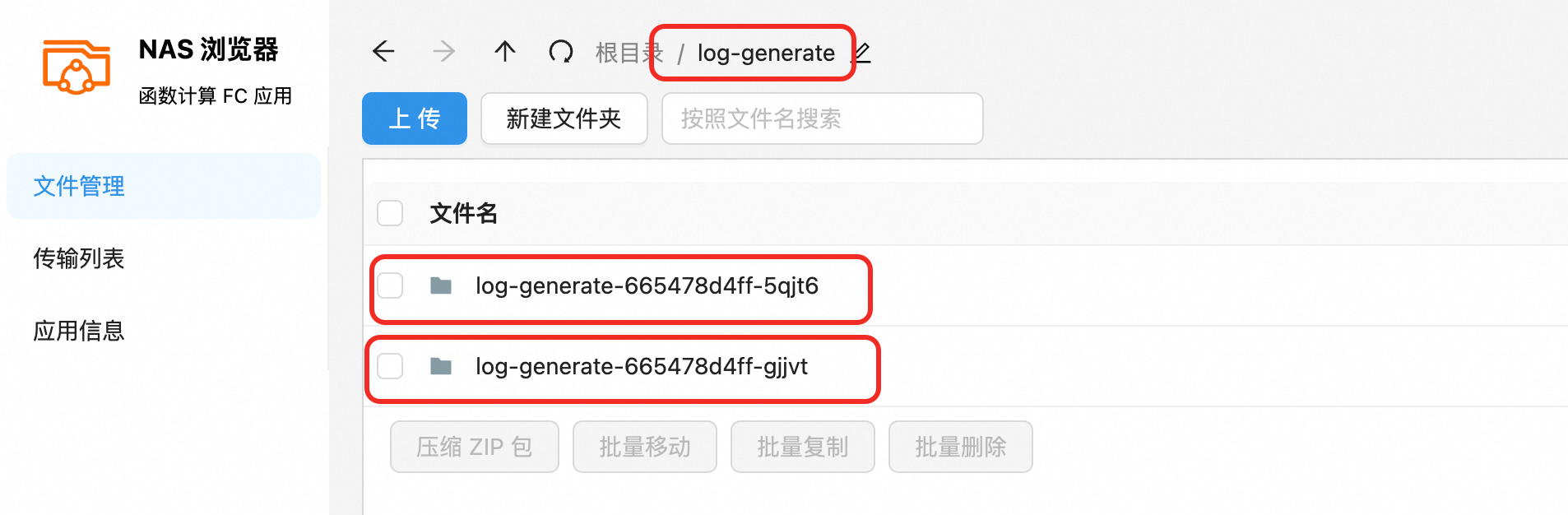

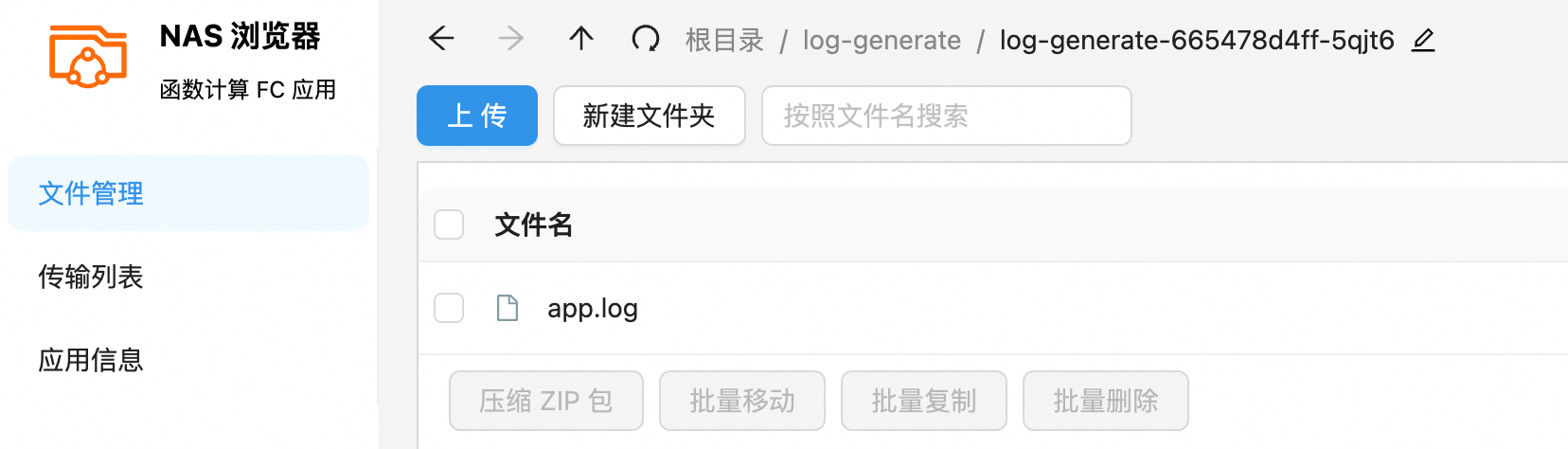

   3. 在NAS文件浏览器中验证结果。可以看到，在log-generate目录下，每个Pod副本都将日志保存到了以各自Pod名称命名的子目录中。
