日志实时入湖

前提条件

• 如果您使用RAM用户或RAM角色等身份访问，需要确认已具有Flink控制台相关权限，详情请参见权限管理。

• 已创建Flink工作空间，详情请参见开通实时计算Flink版。

• 上下游存储

  • 已创建消息队列Kafka实例，详情请参见步骤二：购买和部署实例。

  • 已开通数据湖构建DLF，详情请参见授权并开通DLF。

  说明

  消息队列Kafka需要与实时计算Flink版工作空间在相同地域相同VPC下，否则需要打通网络，详情请参见如何访问跨VPC的其他服务？或如何访问公网？。

步骤一：配置IP白名单

为了让Flink能访问Kafka实例，您需要将Flink工作空间的网段添加到Kafka的白名单中。

1. 获取Flink工作空间的VPC网段。

   1. 登录实时计算控制台。

   2. 在目标工作空间右侧操作列，选择更多 > 工作空间详情。

   3. 在工作空间详情对话框，查看虚拟交换机的网段信息。

      对话框中展示了虚拟交换机列表，包含名称/ID、所属可用区、网段、可用IP数和可启动TM/JM实例数等列。请记录网段列中显示的CIDR地址段，用于后续配置Kafka白名单。

2. 在消息队列Kafka的IP白名单中，添加Flink工作空间的网段信息。

   您需要为网络类型为VPC的接入点配置白名单，操作步骤请参见配置白名单。打开编辑默认接入点白名单对话框后，单击添加白名单IP按钮添加网段。

步骤二：准备Kafka测试数据

使用实时计算Flink版的模拟数据生成Faker作为数据生成器，将数据写入到Kafka中。请按以下步骤使用实时计算开发控制台将数据写入至消息队列Kafka。

1. 在Kafka控制台创建一个名称为users的Topic。

   操作详情请参见步骤一：创建Topic。

2. 创建将数据写入到Kafka的作业。

   1. 登录实时计算管理控制台。

   2. 单击目标工作空间操作列下的控制台。

   3. 在左侧导航栏，单击数据开发 > ETL。

   4. 单击后，单击新建流作业，填写文件名称并选择引擎版本。

      Flink也为您提供了丰富的代码模板和数据同步，每种代码模板都为您提供了具体的使用场景、代码示例和使用指导。您可以直接单击对应的模板快速地了解Flink产品功能和相关语法，实现您的业务逻辑，详情请参见代码模板和数据同步模板。

      作业参数	说明	示例
      文件名称	作业的名称。 说明 作业名称在当前项目中必须保持唯一。	flink-test
      引擎版本	当前作业使用的Flink引擎版本。 建议使用带有推荐、稳定标签的版本，这些版本具有更高的可靠性和性能表现，引擎版本详情请参见功能发布记录和引擎版本介绍。	vvr-11.5-jdk11-flink-1.20

   5. 单击创建。

   6. 编写SQL作业。

      将以下作业代码拷贝到作业文本编辑区，然后根据实际配置，修改参数配置信息。

      CREATE TEMPORARY TABLE source (
        id INT,
        first_name STRING,
        last_name STRING,
        `address` ROW<`country` STRING, `state` STRING, `city` STRING>,
        event_time TIMESTAMP
      ) WITH (
        'connector' = 'faker',
        'number-of-rows' = '100',
        'rows-per-second' = '10',
        'fields.id.expression' = '#{number.numberBetween ''0'',''1000''}',
        'fields.first_name.expression' = '#{name.firstName}',
        'fields.last_name.expression' = '#{name.lastName}',
        'fields.address.country.expression' = '#{Address.country}',
        'fields.address.state.expression' = '#{Address.state}',
        'fields.address.city.expression' = '#{Address.city}',
        'fields.event_time.expression' = '#{date.past ''15'',''SECONDS''}'
      );

      CREATE TEMPORARY TABLE sink (
        id INT,
        first_name STRING,
        last_name STRING,
        `address` ROW<`country` STRING, `state` STRING, `city` STRING>,
        `timestamp` TIMESTAMP METADATA
      ) WITH (
        'connector' = 'kafka',
        'properties.bootstrap.servers' = 'alikafka-host1.aliyuncs.com:9092,alikafka-host2.aliyuncs.com:9092,alikafka-host3.aliyuncs.com:9092',
        'topic' = 'users',
        'format' = 'json',
        'properties.enable.idempotence'='false'
      );

      INSERT INTO sink SELECT * FROM source;

      需要修改的参数配置信息如下：

      参数	示例值	说明
      properties.bootstrap.servers	alikafka-host1.aliyuncs.com:9092,alikafka-host2.aliyuncs.com:9092,alikafka-host3.aliyuncs.com:9092	Kafka Broker地址。 格式为host:port,host:port,host:port，以英文逗号（,）分割。您可以在实例详情页面的接入点信息区域获取网络类型为VPC的域名接入点作为该参数的值。
      topic	users	Kafka Topic名称。

3. 启动作业。

   1. 在数据开发 > ETL页面，单击部署。

   2. 在部署新版本对话框中，单击确定。

   3. 配置作业资源，资源设置填写详情请参见配置作业资源。

   4. 在运维中心 > 作业运维页面，单击目标作业名称操作列中的启动。关于作业启动的配置说明，请参见作业启动。

   5. 您可以在作业运维页面观察作业的运行信息和状态。

      由于faker数据源是一个有限流，因此在作业处于运行状态后，大约1分钟左右后，作业就会处于完成状态。当作业结束运行代表作业已经将相关的数据写入到Kafka的users中。其中，写入到消息队列Kafka的JSON数据格式大致如下。

      {
        "id": 765,
        "first_name": "Barry",
        "last_name": "Pollich",
        "address": {
          "country": "United Arab Emirates",
          "state": "Nevada",
          "city": "Powlowskifurt"
        }
      }

步骤三：创建并启动数据摄入作业

1. 登录实时计算开发控制台，创建数据摄入作业。

   1. 登录实时计算管理控制台。

   2. 单击目标工作空间操作列下的控制台。

   3. 在左侧导航栏，单击数据开发 > 数据摄入。

   4. 单击后，单击新建数据摄入草稿，填写文件名称并选择引擎版本。

      作业参数	说明	示例
      文件名称	作业的名称。 说明 作业名称在当前项目中必须保持唯一。	flink-test
      引擎版本	当前作业使用的Flink引擎版本。 建议使用带有推荐、稳定标签的版本，这些版本具有更高的可靠性和性能表现，引擎版本详情请参见功能发布记录和引擎版本介绍。	vvr-11.5-jdk11-flink-1.20

   5. 单击创建。

2. 编写数据摄入作业。将以下作业代码拷贝到作业文本编辑区，然后根据实际配置，修改参数配置信息。

   假设Kafka的topic users中存有JSON格式的表数据，下面的作业可以将表的数据同步到DLF的test_database库的表users中。

   source:
     type: kafka
     name: Kafka Source
     properties.bootstrap.servers: alikafka-host1.aliyuncs.com:9092,alikafka-host2.aliyuncs.com:9092,alikafka-host3.aliyuncs.com:9092
     topic: users
     scan.startup.mode: earliest-offset
     value.format: json
     # （可选）递归式地展开JSON中的嵌套列
     json.infer-schema.flatten-nested-columns.enable: true
     # （可选）跳过前 100 次出现的解析异常；若超过 100 次则作业失败。
     ingestion.ignore-errors: true
     ingestion.error-tolerance.max-count: 100

   sink:
     type: paimon
     name: Paimon Sink
     catalog.properties.metastore: rest
     catalog.properties.uri: dlf_uri
     catalog.properties.warehouse: your_warehouse
     catalog.properties.token.provider: dlf
     #（可选）开启删除向量，提升读取性能
     table.properties.deletion-vectors.enabled: true

   transform:
     - source-table: \.*.\.*
       projection: \*
       primary-keys: id

   route:
     - source-table: users
       sink-table: test_database.users

   pipeline:
     # （可选）将会导致处理异常的脏数据记录到日志中
     dirty-data.collector:
       name: Logger Dirty Data Collector
       type: logger

   需要修改的参数配置信息如下：

   参数	示例值	说明
   properties.bootstrap.servers	alikafka-host1.aliyuncs.com:9092,alikafka-host2.aliyuncs.com:9092,alikafka-host3.aliyuncs.com:9092	Kafka Broker地址。 格式为host:port,host:port,host:port，以英文逗号（,）分割。您可以在实例详情页面的接入点信息区域获取网络类型为VPC的域名接入点作为该参数的值。
   topic	users	Kafka Topic名称。
   catalog.properties.uri	http://cn-hangzhou-vpc.dlf.aliyuncs.com	访问DLF Rest Catalog Server的URI，格式为http://[region-id]-vpc.dlf.aliyuncs.com。详见地域与服务接入点中的Region ID。
   catalog.properties.warehouse	dlf_test	DLF Catalog名称。
   source-table	users	定义来自于上游哪个表，默认是topic名称。
   sink-table	test_database.users	定义写入下游哪张表，使用逗号连接Schema和表名。

3. 单击保存。

4. 在数据开发 > 数据摄入页面，单击部署。

5. 在运维中心 > 作业运维页面，单击目标作业名称操作列中的启动。关于作业启动的配置说明，请参见作业启动。

   作业启动后，您可以在作业运维界面观察作业的运行信息和状态。

步骤四：观察全量同步结果

1. 登录数据湖构建控制台。

2. 选择作业目标表所在的Catalogs。

3. 点击名称为test_database的数据库，查看users数据库中同步的users表结构和数据。

   同步后的表结构和数据如下所示。

   • 表结构

     点击users表名称，查看表结构。

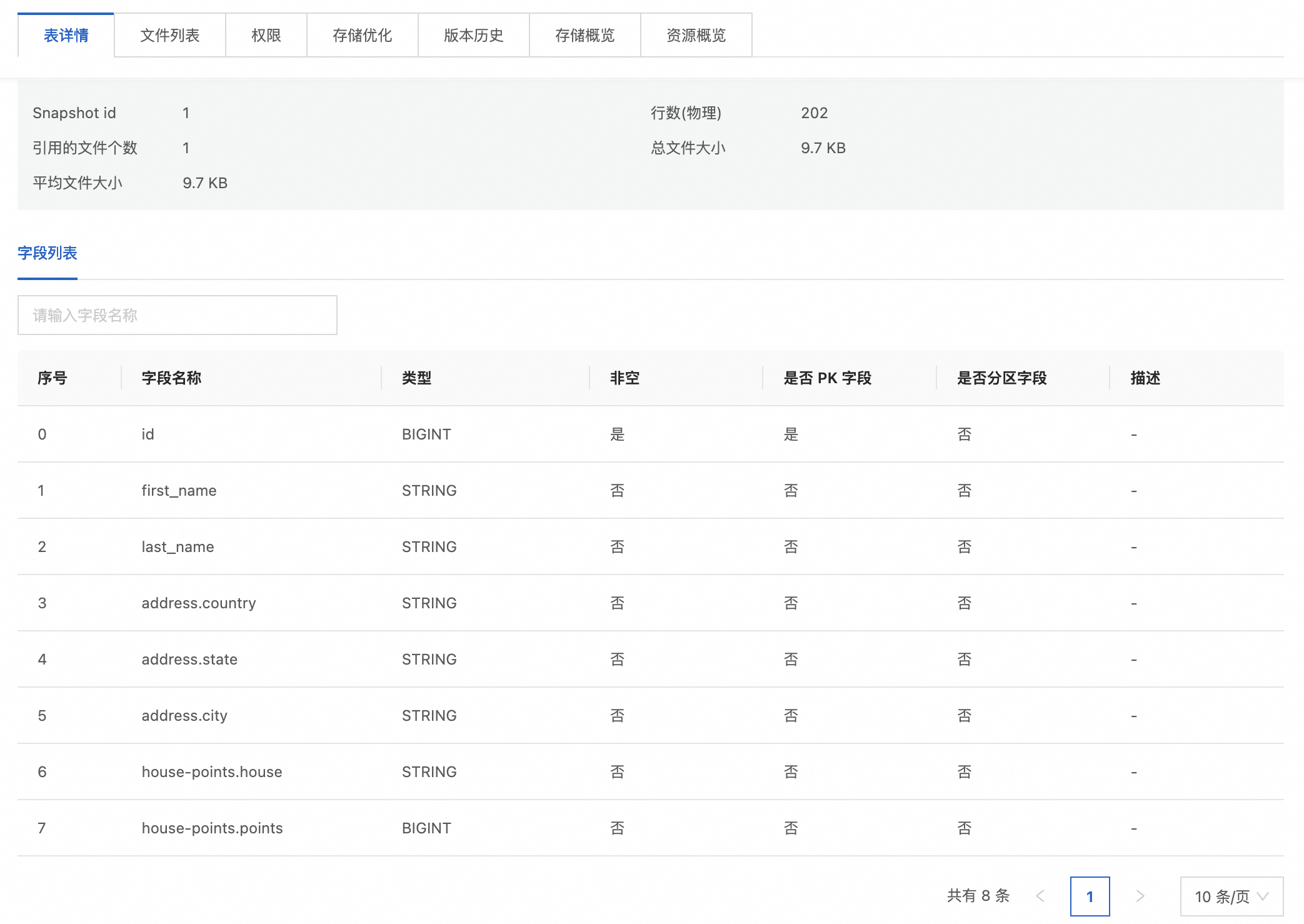

     表结构共包含8个字段：id（BIGINT，主键，非空）、first_name（STRING）、last_name（STRING）、address.country（STRING）、address.state（STRING）、address.city（STRING）、house-points.house（STRING）和house-points.points（BIGINT）。共202行数据，Snapshot ID为1。

   • 表数据

     • 在实时计算Flink版上添加Catalog，参见创建DLF Catalog。

     • 在作业运维 > Session管理页面，单击创建Session集群。

     • 在数据开发 > 数据查询页面，单击新建查询脚本。

     在查询脚本中填写如下内容：

     SELECT * FROM `catalog_name`.test_database.users;

     点击运行，将作业指定提交到刚才创建的Session集群中：

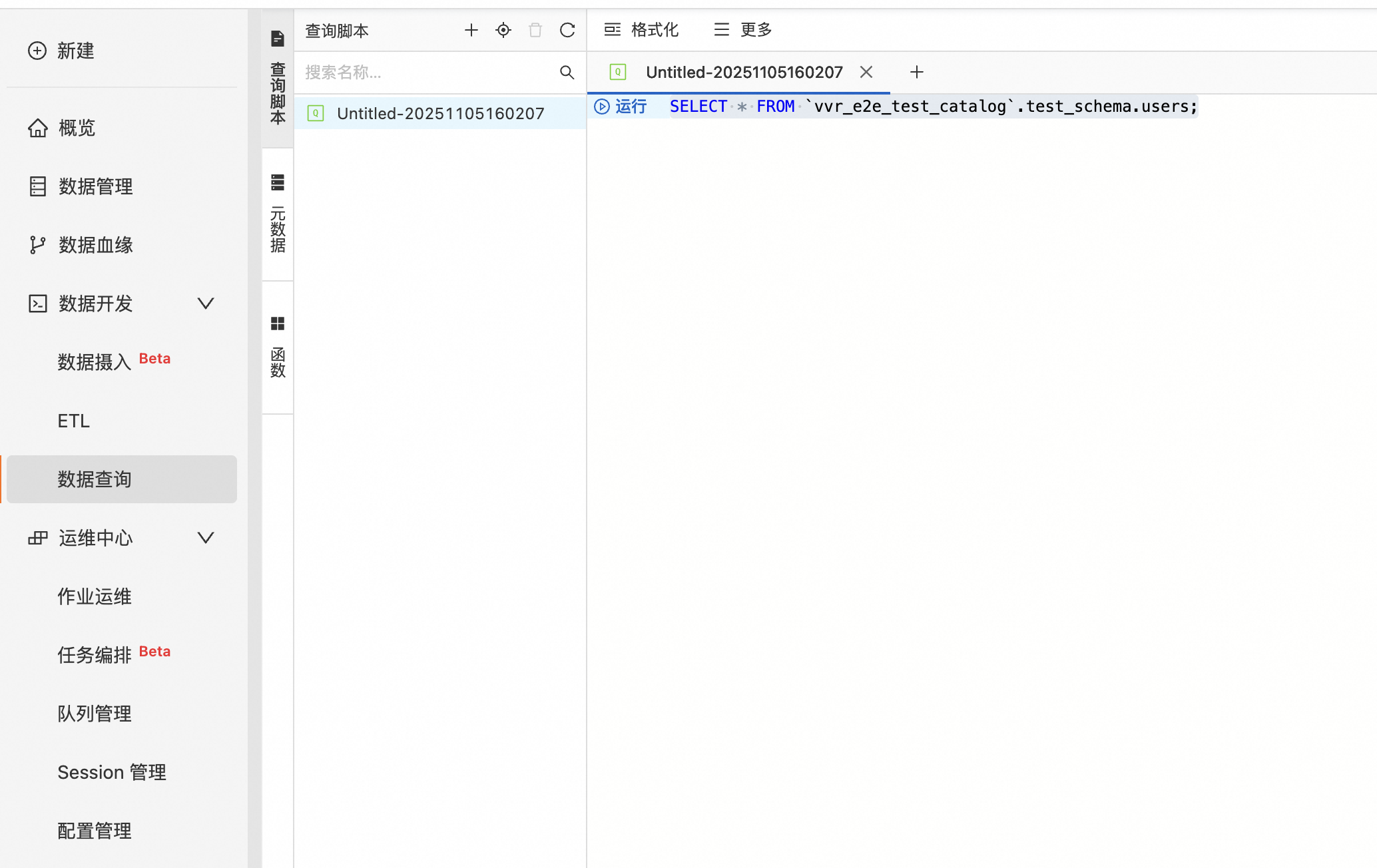

     在实时计算控制台的数据查询页面中，左侧为查询脚本列表，右侧SQL编辑区上方有运行按钮及格式化等工具选项。

     表数据结果如下所示。

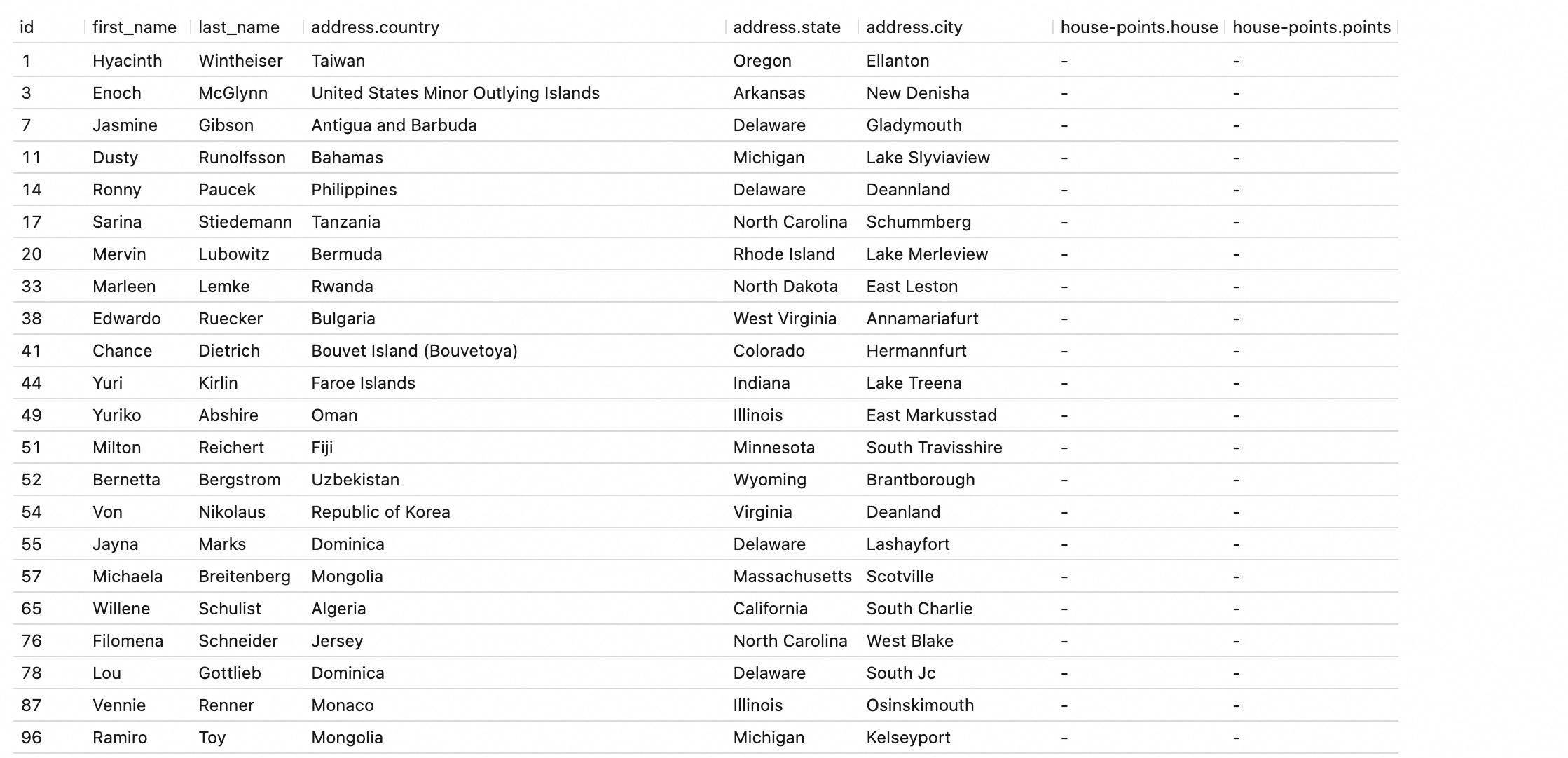

     查询结果展示了全量同步的数据记录，包含id、first_name、last_name、address.country、address.state、address.city、house-points.house和house-points.points共8列。其中初始同步的记录中house-points.house和house-points.points列的值均为空。

步骤五：观察自动同步表结构变更

1. 在Kafka控制台手动发送一条包含新增列的消息。

   1. 登录云消息队列 Kafka 版控制台。

   2. 在实例列表页面，单击目标实例名称。

   3. 在Topic管理页面，单击目标Topic名称users。

   4. 单击体验发送消息。

   5. 填写消息内容。

      在快速体验消息收发对话框中，按照下表配置各参数。

      配置项	示例
      发送方式	选中控制台。
      消息Key	填写为flinktest。
      消息内容	将以下JSON内容复制粘贴到消息内容中。 { "id": 100001, "first_name": "Dennise", "last_name": "Schuppe", "address": { "country": "Isle of Man", "state": "Montana", "city": "East Coleburgh" }, "house-points": { "house": "Pukwudgie", "points": 76 } } 说明 该示例中house-points是一个新增的嵌套列。
      发送到指定分区	选中是。
      分区ID	填写为0。

   6. 单击确定。

2. 在DLF和Flink实时计算控制台，查看users表结构和数据的变化。

   1. 登录数据湖构建控制台。

   2. 点击名称为test_database的数据库，查看users数据库中同步的users表结构和数据。

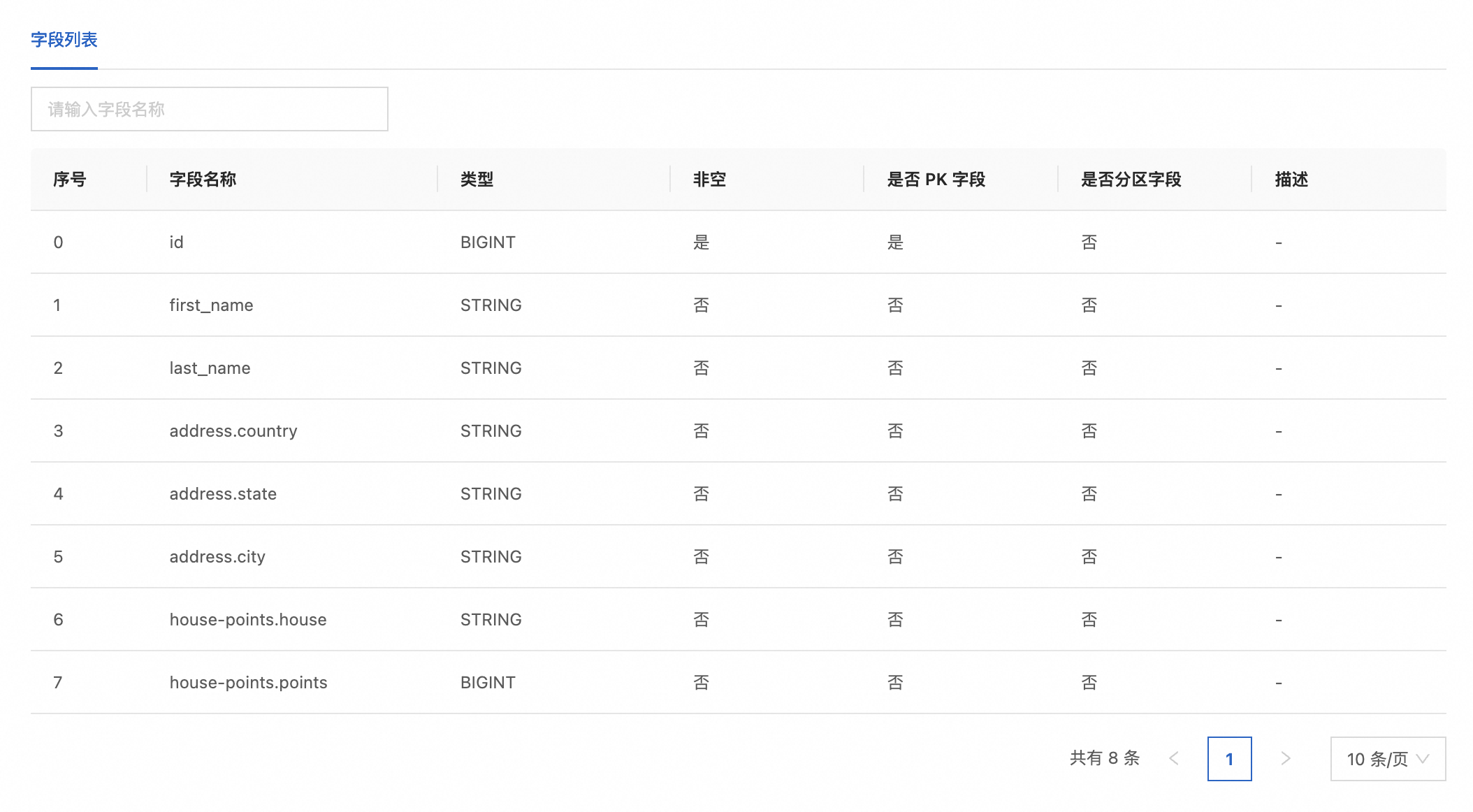

      可以看到users表的字段列表中，除原有的id、first_name、last_name、address.country、address.state和address.city字段外，新增了house-points.house（STRING）和house-points.points（BIGINT）两个字段，表明表结构变更已自动同步。

   3. 在实时计算平台数据查询页面执行如下查询。

   4. SELECT * FROM `catalog_name`.test_database.users;

   5. 查看表数据结果。

      表数据结果如下所示。

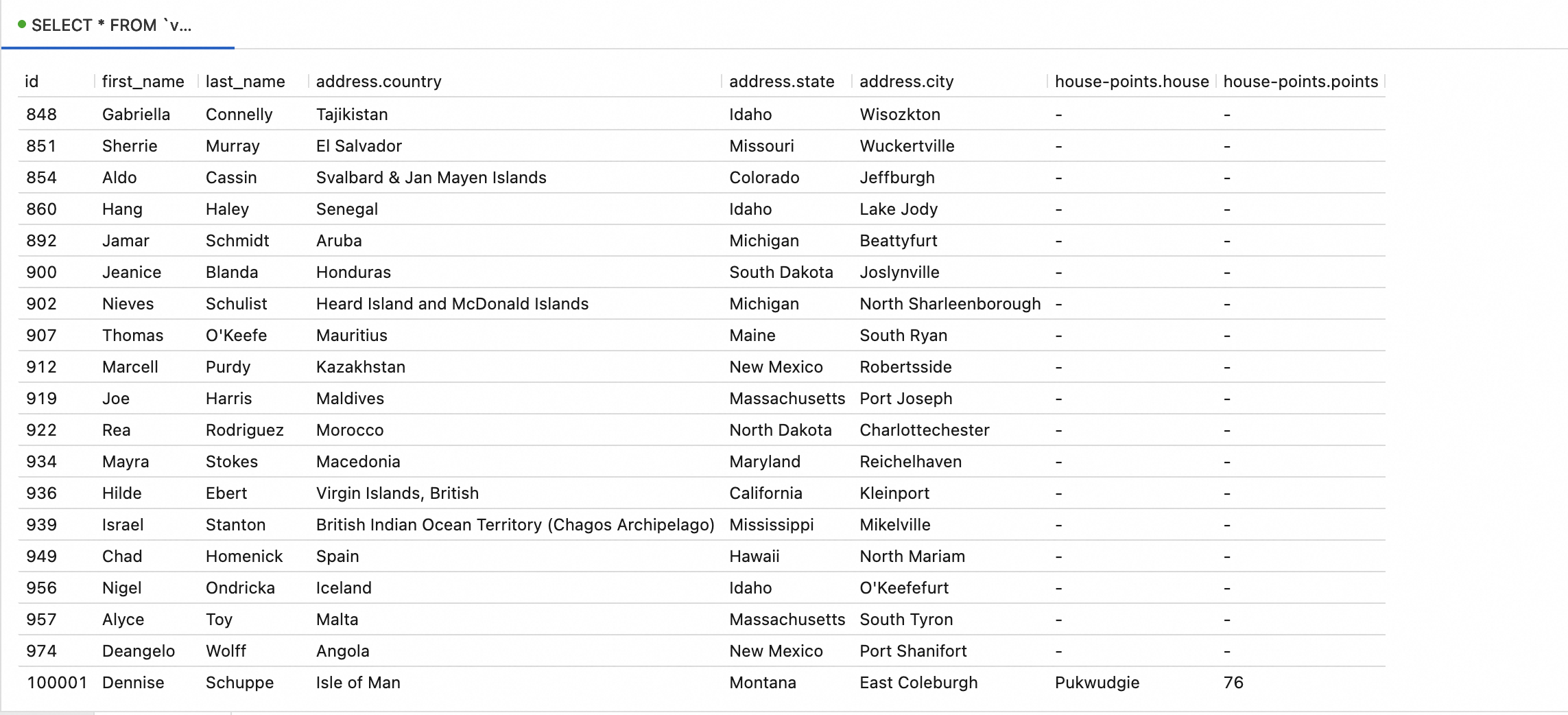

      可以观察到ID为100001的数据已经成功地写入到了DLF目标表中。同时，DLF中的test_database.users表多了house-points.house和house-points.points 两列。

      说明

      虽然插入到Kafka中的数据只有一个嵌套列house-points，但是由于在users表的WITH参数内声明要求json.infer-schema.flatten-nested-columns.enable，那么Flink 就会自动展平新增的嵌套列，并用访问该列的路径作为展开后的列的名字。

相关文档

• 消息队列Kafka作为源表或者结果表使用的功能介绍，请参见消息队列Kafka。

• 数据摄入作业各个模块的详细说明，请参见Flink CDC数据摄入作业开发参考。

• 复杂场景下的数据摄入作业的配置实践示例，请参见Flink CDC数据摄入最佳实践。
