在进行自建Flink作业迁移之前，需首先搭建基础环境。本文将为您介绍基础环境的搭建方法。

背景信息

CADT是一个云资源创建工具，借助该工具，您可以快速开通各种云资源，搭建好迁移环境。当然，您也可以在各云产品控制台开通云资源，和在CADT上效果一样。

本文将按以下步骤为您介绍如何搭建基础环境并测试环境：

步骤一：使用云速搭CADT创建基础环境

步骤二：创建Flink SQL作业并上线后测试数据生产

步骤三：在Kafka控制台查看测试数据

步骤一：使用云速搭CADT创建基础环境

登录CADT控制台，创建应用。
1. 登录CADT控制台。
2. 在顶部菜单栏，选择新建 > 官方解决方案 > 模板。
3. 在搜索框中，输入Flink迁移后，按回车键。
4. 鼠标悬浮在开源Flink迁移实时计算Flink全托管版上，单击基于方案新建。
（可选）修改部署地域。

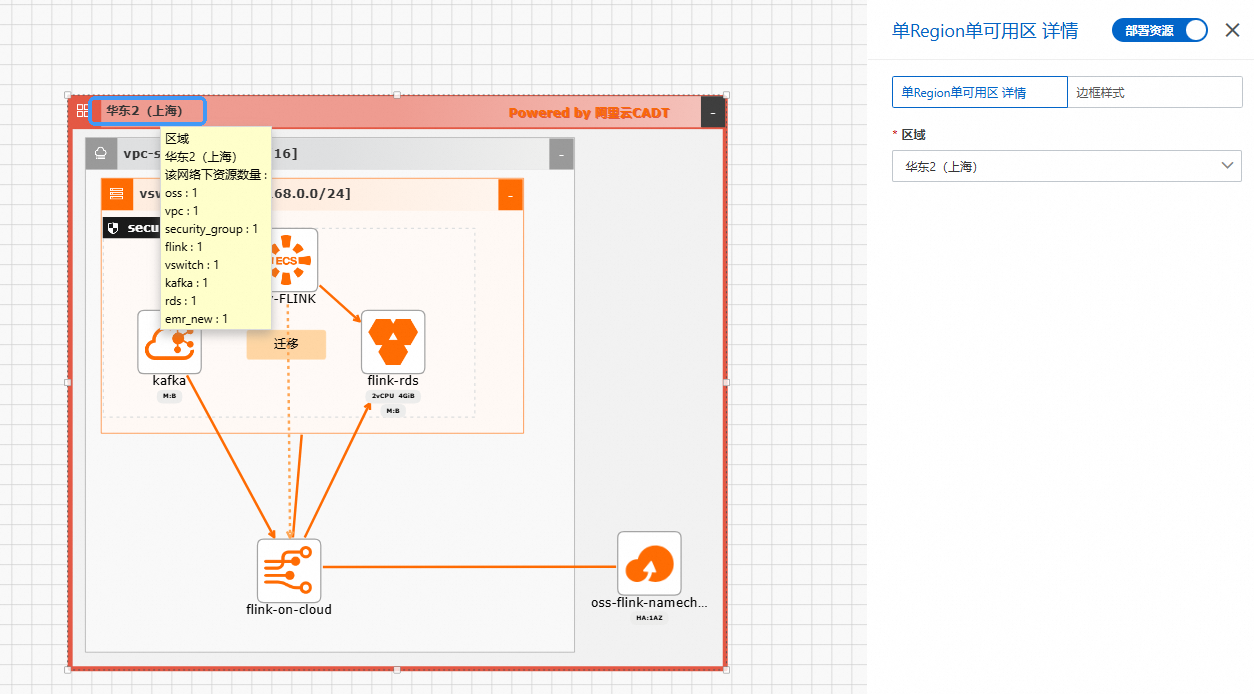

1. 鼠标左键双击外边框。
2. 在右侧面板上选择区域。

  面板标题为单Region单可用区详情，在区域下拉列表中选择目标地域，例如华东2（上海）。

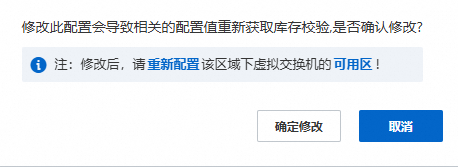

3. 修改区域后单击确认修改。此时弹出确认对话框，提示修改后需重新配置该区域下虚拟交换机的可用区。
修改Flink集群密码。

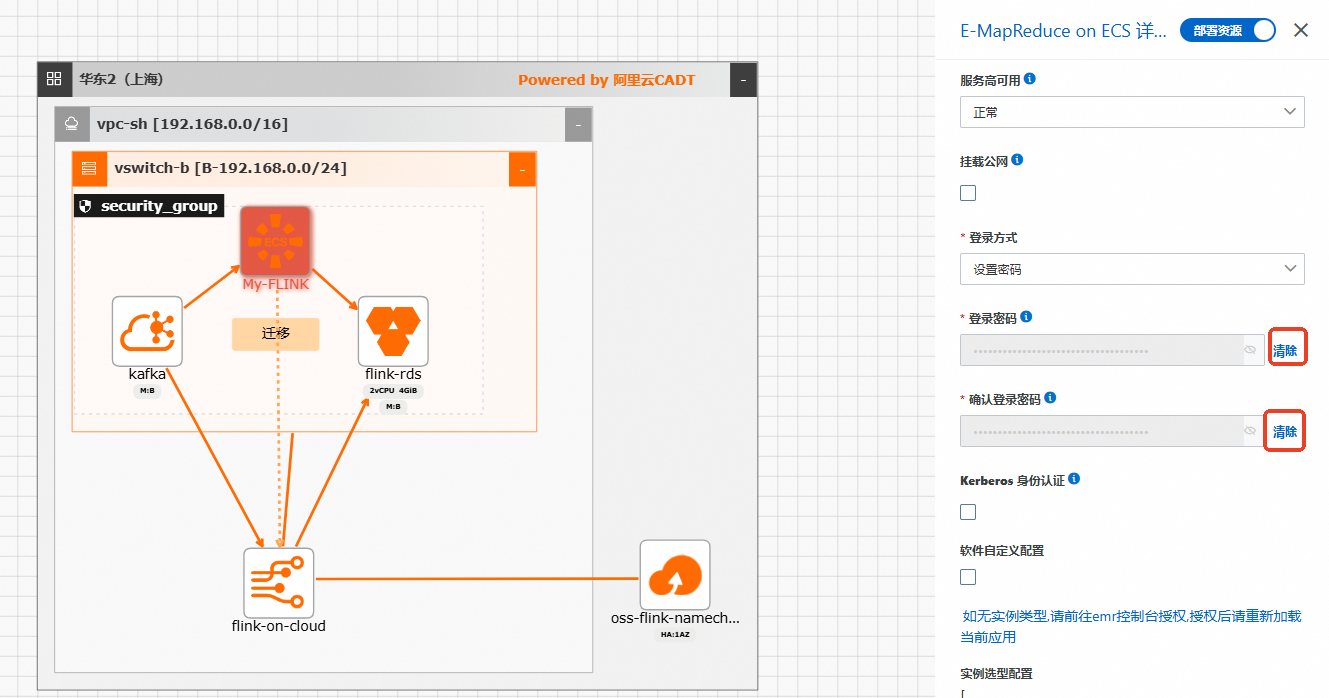

1. 鼠标左键双击My-FLINK集群图标。
2. 在右侧面板上，点击清除后修改密码。

  在E-MapReduce on ECS 详情面板中，将登录方式设置为设置密码，然后单击登录密码和确认登录密码右侧的清除按钮，重新输入新密码。
修改Kafka实例配置。
1. 鼠标左键双击kafka实例图标。
2. 修改部署实例-版本，选用2.6.2最新版本。

  在消息队列 Kafka 版详情面板中，找到部署实例-版本下拉列表并选择2.6.2。

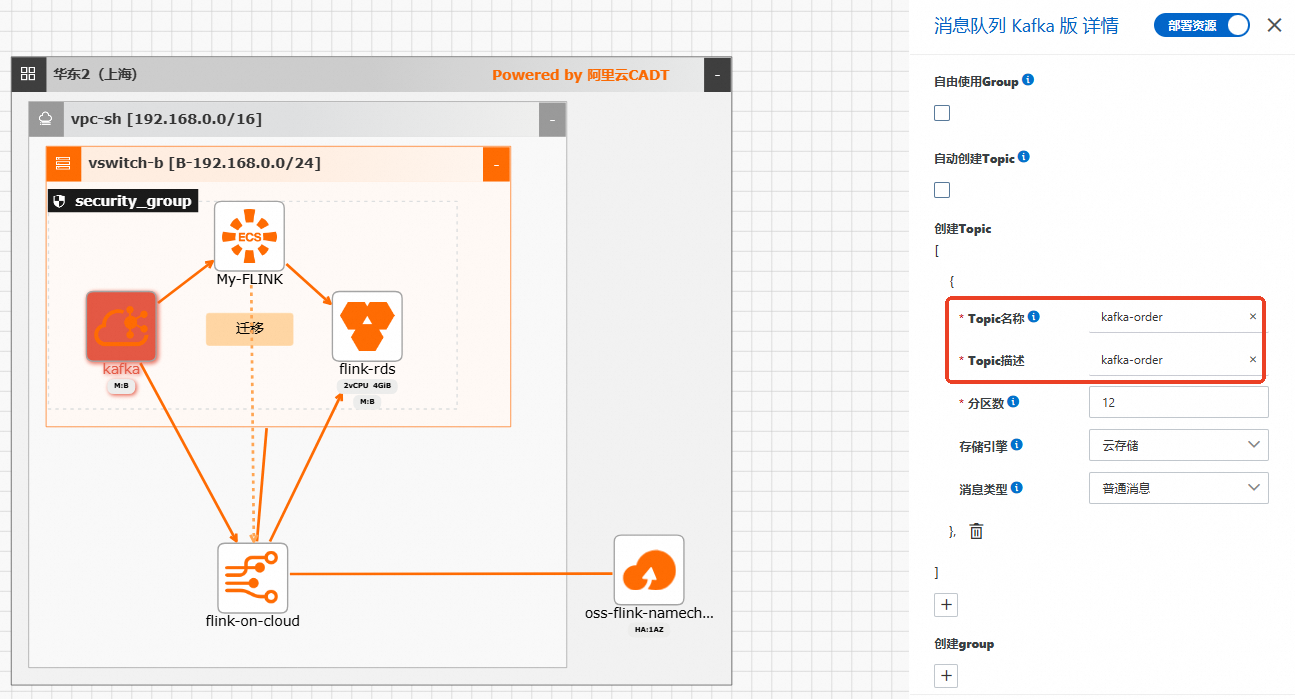

3. 修改创建Topic。

  本文修改为kafka-order。

  同时将Topic描述也设置为kafka-order，分区数设置为12，存储引擎和消息类型保持默认值。
修改云数据库RDS配置。
1. 鼠标左键双击flink-rds实例图标。

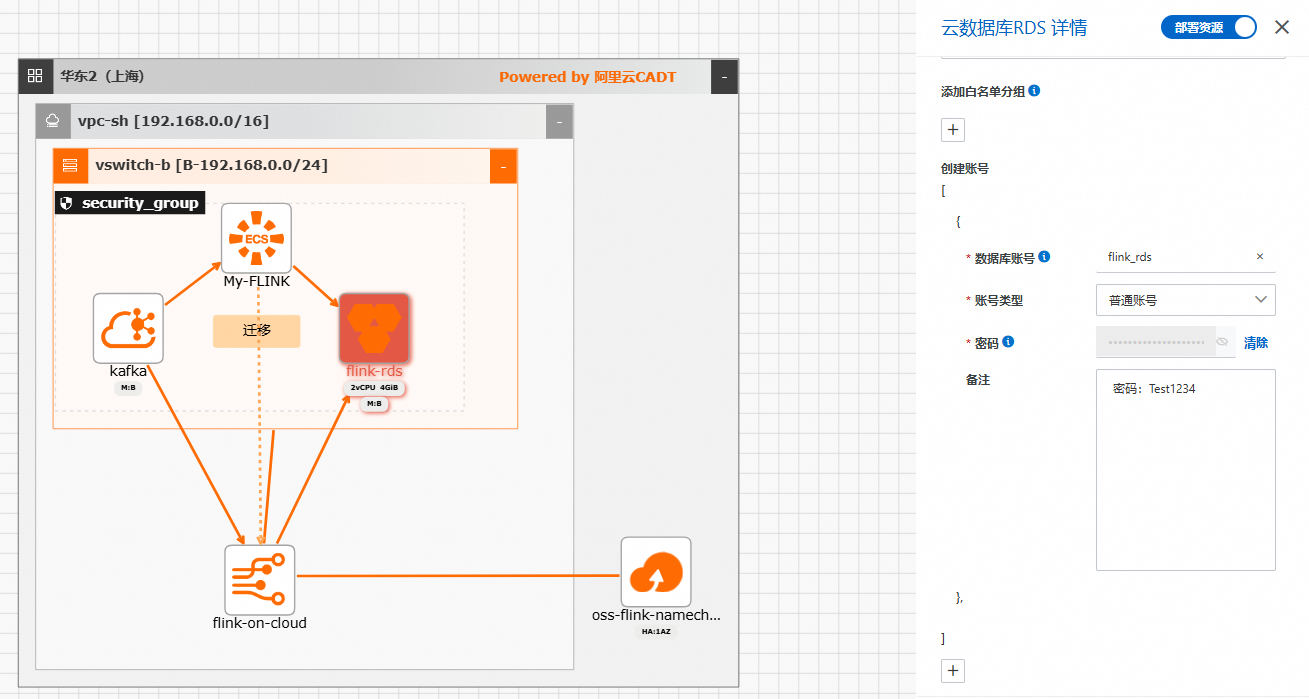

2. 修改创建账号。

  填写数据库账号、账号类型、密码信息。

  例如将数据库账号设置为flink_rds，账号类型选择普通账号，然后设置密码。

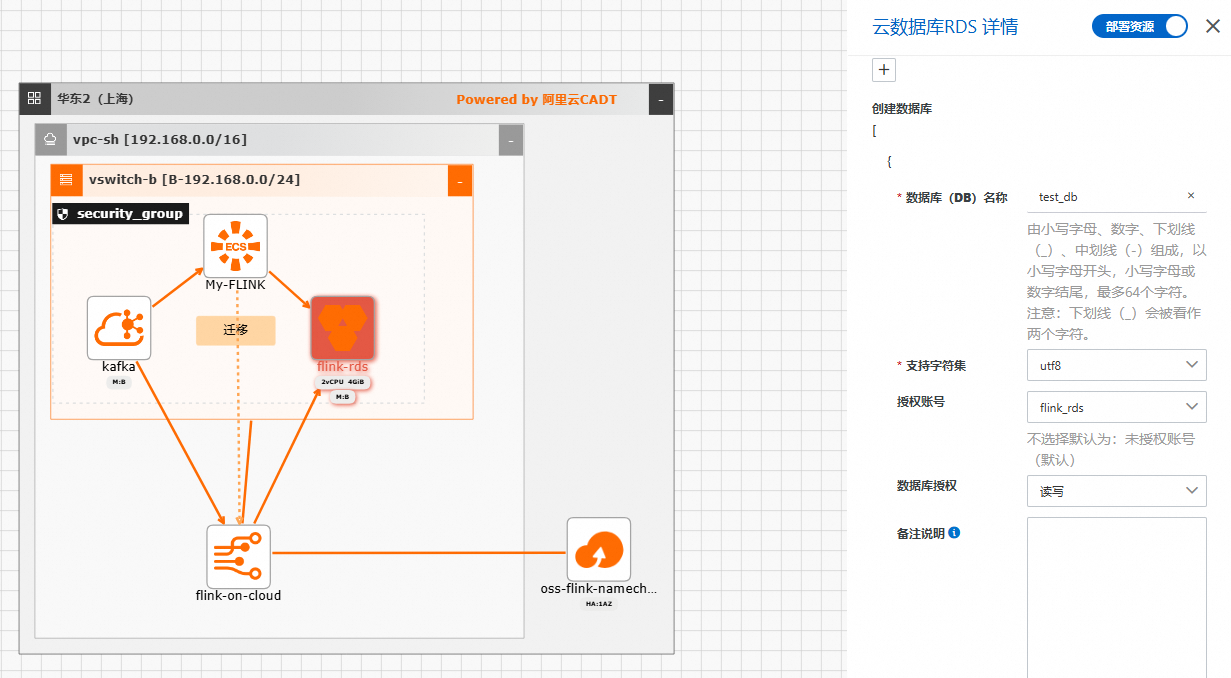

3. 修改创建数据库。

  填写数据库名称，选择授权账号和数据库授权模式。

  例如将数据库名称设置为test_db，支持字符集选择utf8，授权账号选择flink_rds，数据库授权设置为读写。
部署应用。
1. 在页面右上角，单击保存。输入应用名称后点击确认。
2. 单击切换到编辑模式。

  确认后模板会变成到浏览模式，此时需要切回编辑模式才能部署应用。

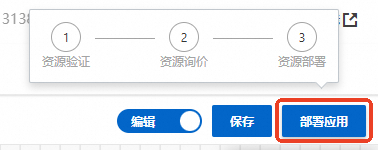

3. 单击部署应用。

  页面顶部显示资源验证、资源询价和资源部署三个步骤的部署进度。
4. 单击下一步：价格清单。
5. 单击下一步：确认订单。
6. 选中云速搭服务条款，单击下一步：支付并创建。

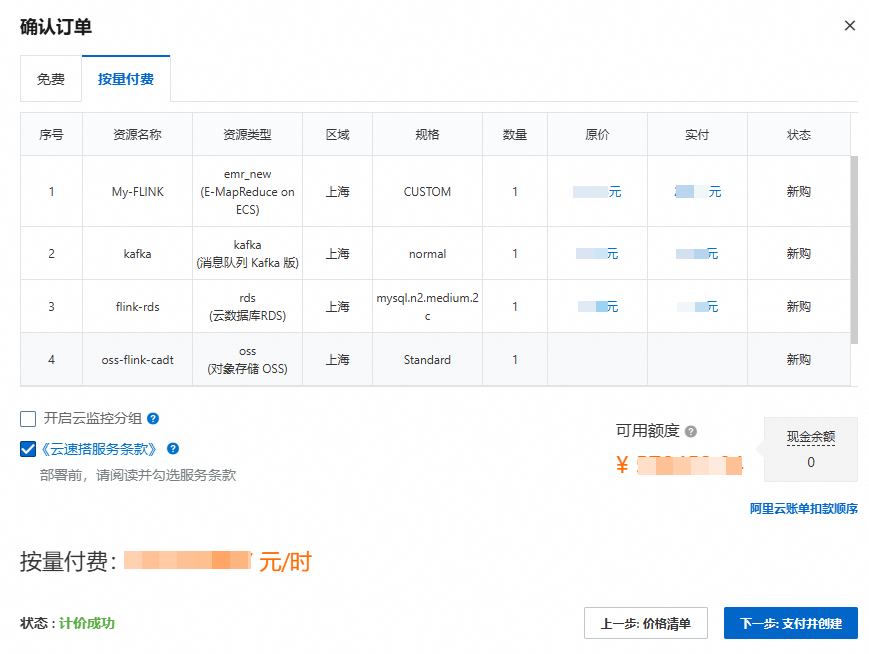

  确认订单页面列出待创建的资源清单，包括My-FLINK（E-MapReduce on ECS）、kafka（消息队列 Kafka 版）、flink-rds（云数据库RDS）和oss-flink-cadt（对象存储 OSS），确认费用信息后进行支付。

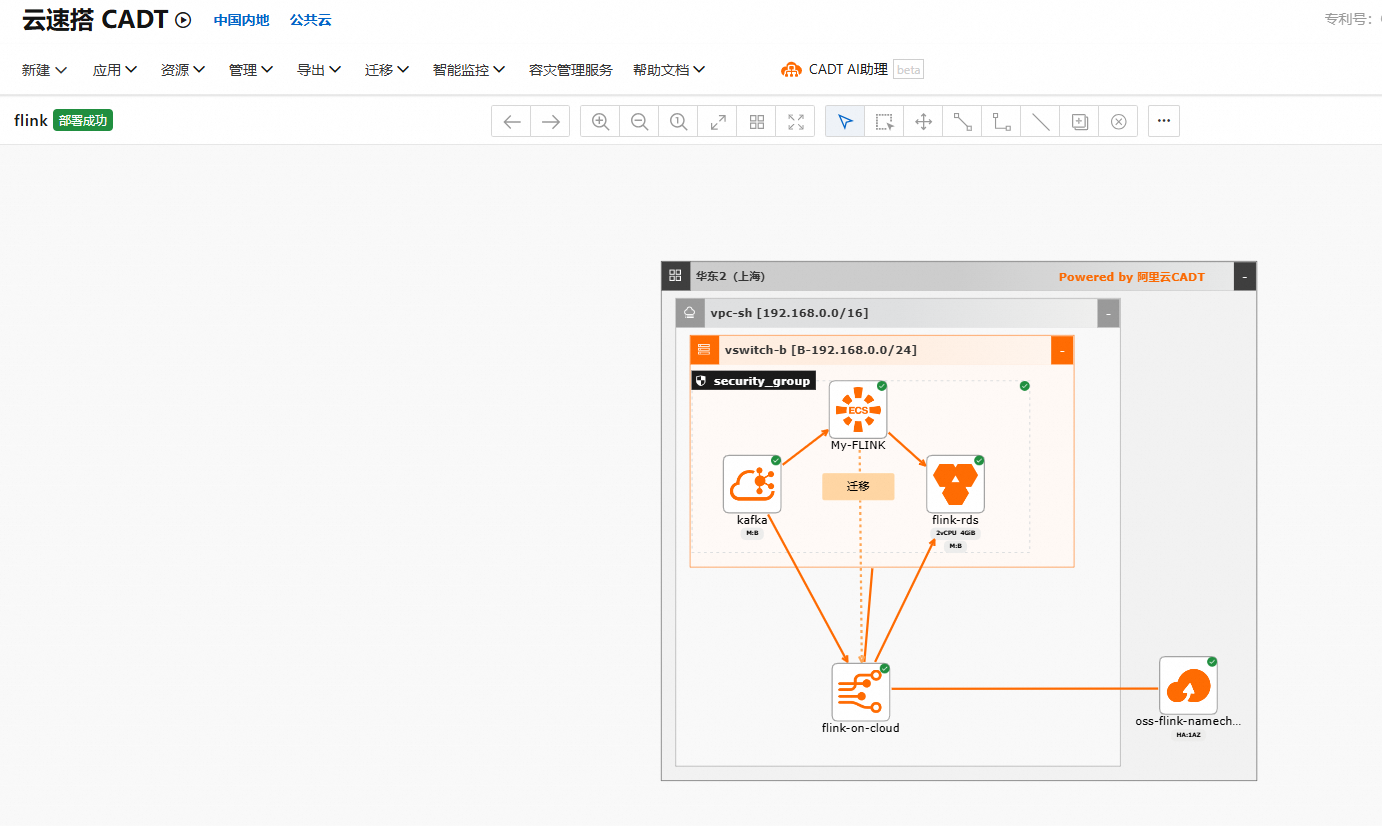

  创建成功后，页面左上角显示部署成功标识，CADT架构图中各组件（kafka、My-FLINK、flink-rds、flink-on-cloud、oss-flink-namech等）均显示绿色对勾，表示所有云资源已成功创建并部署。

步骤二：创建Flink SQL作业并上线后测试数据生产

这里使用Flink往Kafka实时写入测试数据，首先创建Flink作业。说明：源表为Kafka中的订单表，topic名为kafka-order，存储格式为 CSV，Schema 如下。 Schema

登录实时计算控制台。

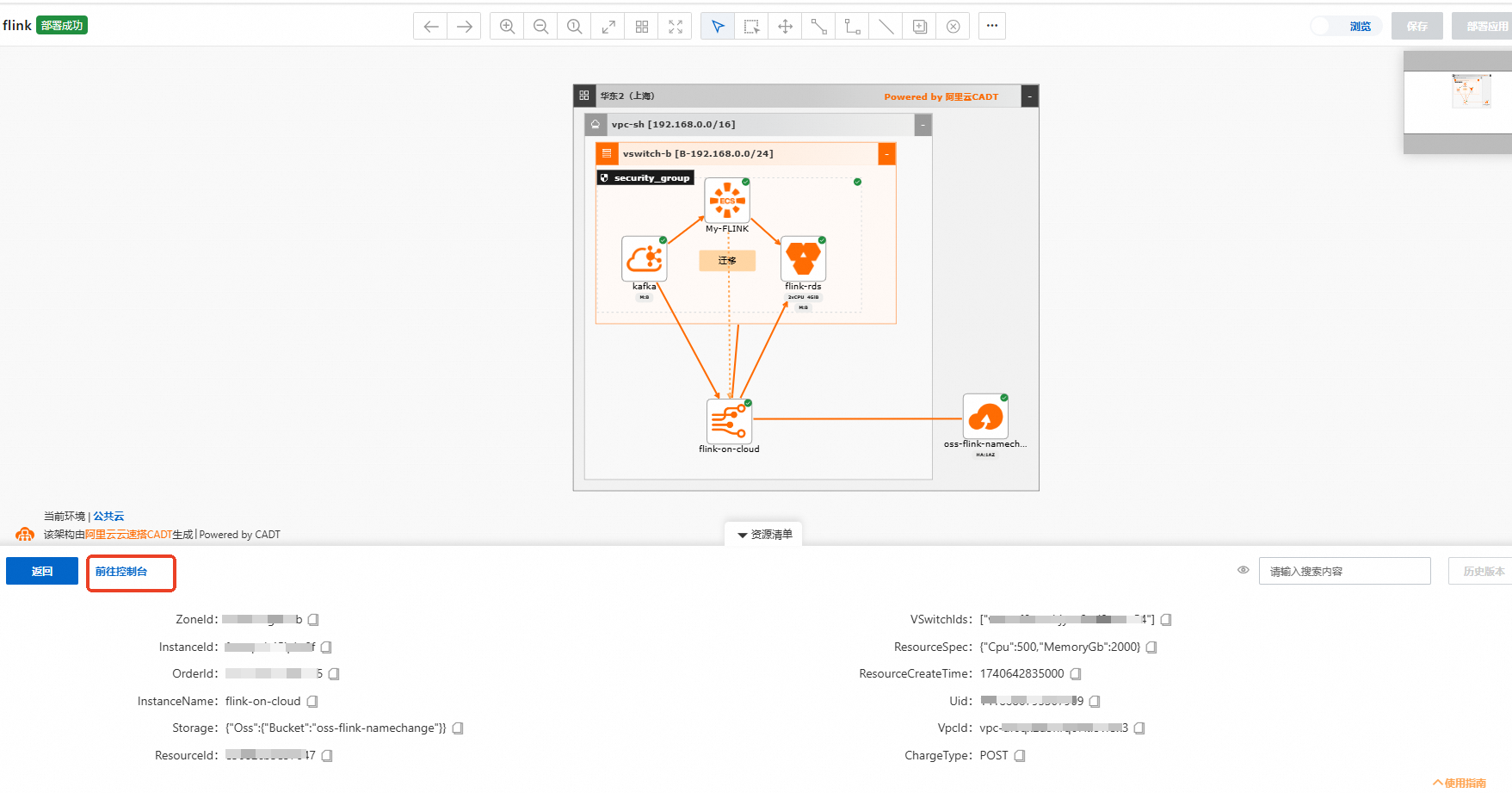

1. 鼠标左键双击flink-on-cloud图标。

  在CADT架构图中，flink-on-cloud组件位于底部区域，为实时计算Flink全托管实例。
2. 单击前往控制台。
3. 单击目标工作空间操作列下的控制台。

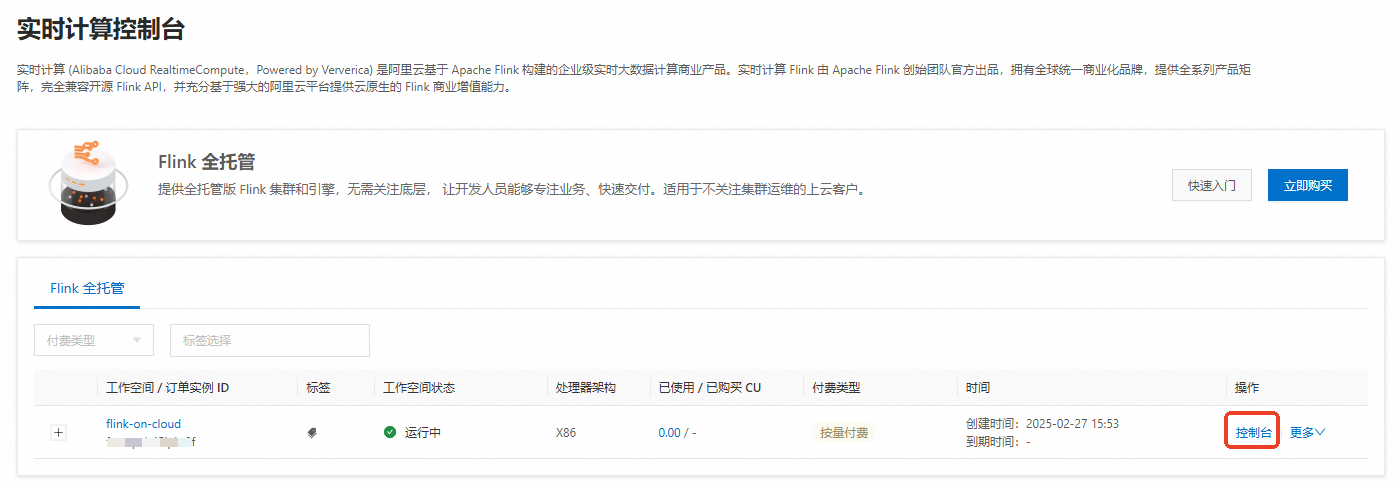

  在实时计算控制台的Flink 全托管页签中，可以看到名为flink-on-cloud的工作空间，其工作空间状态为运行中，处理器架构为X86，付费类型为按量付费。

创建Flink SQL流作业。

在左侧导航栏，单击数据开发 > ETL。
单击后，单击新建流作业，填写文件名称并选择引擎版本，单击创建。

在SQL作业开发页面，编写DDL和DML代码。

代码示例如下。

CREATE TEMPORARY TABLE data_in (
  id VARCHAR,
  order_value FLOAT
) WITH (
  'connector' = 'datagen',
  'rows-per-second' = '100',
  'fields.id.length' = '10',
  'fields.order_value.min' = '1.0',
  'fields.order_value.max' = '100.0'
);

CREATE TEMPORARY TABLE kafka_order (
  order_id VARCHAR,
  order_time TIMESTAMP,
  order_type VARCHAR,
  order_value FLOAT
) WITH (
  'connector' = 'kafka',
  'topic' = 'kafka-order',
  'properties.bootstrap.servers' = 'alikafka-****.aliyuncs.com:9092,alikafka-****.aliyuncs.com:9092',
  'format' = 'csv'
);

INSERT INTO kafka_order
SELECT id as order_id,
  CURRENT_TIMESTAMP as order_time,
  CASE
    WHEN (substring (id, 1, 1) <= 'z' AND substring (id, 1, 1) >= 'a') and (substring (id, 2, 1) <= 'z' AND substring (id, 2, 1) >= 'a') THEN 'typeA'
    WHEN (substring (id, 1, 1) <= 'z' AND substring (id, 1, 1) >= 'a') and (substring (id, 2, 1) <= '9' AND substring (id, 2, 1) >= '0') THEN 'typeB'
    WHEN (substring (id, 1, 1) <= '9' AND substring (id, 1, 1) >= '0') and (substring (id, 2, 1) <= '9' AND substring (id, 2, 1) >= '0') THEN 'typeC'
    ELSE 'typeD'
  END as order_type,
  order_value
FROM
  data_in;

修改SQL中properties.bootstrap.servers取值，改为Kafka实例的接入点信息。
1. 在云速搭CADT模板界面中，鼠标左键双击kafka实例图标。
2. 单击前往控制台，查看接入点信息。

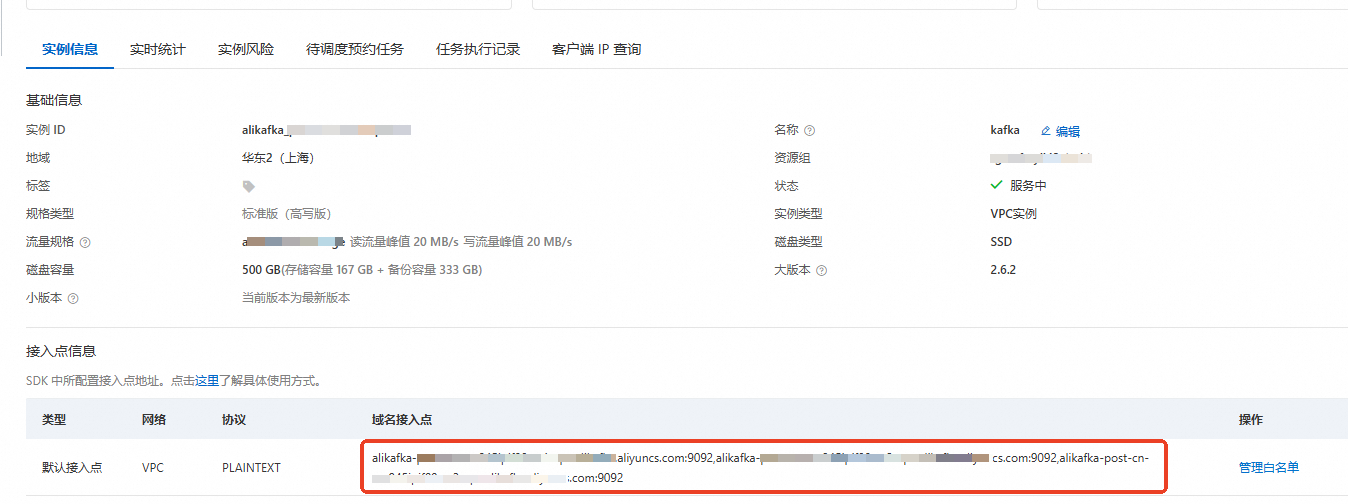

  在Kafka实例的实例信息页面，找到接入点信息区域。默认接入点的网络为VPC，协议为PLAINTEXT，复制域名接入点地址用于配置SQL中的properties.bootstrap.servers参数。
在SQL编辑区域右上方，单击部署，在部署新版本对话框，单击确定。
在运维中心 > 作业运维页面，单击目标作业操作列中的启动。
在作业启动对话框中，默认选择无状态启动，单击启动。

步骤三：在Kafka控制台查看测试数据

登录Kafka控制台。

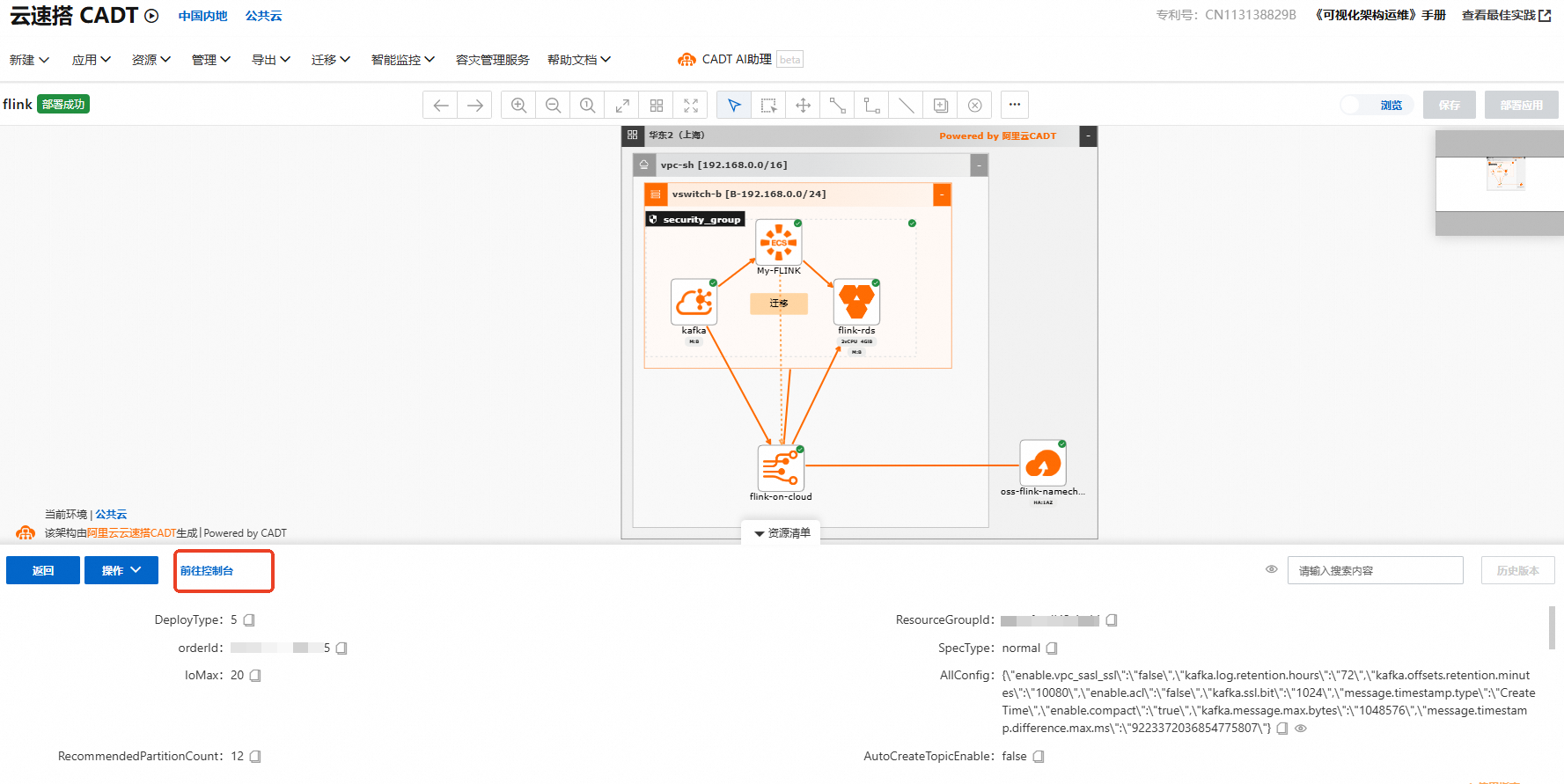

1. 在云速搭CADT模板界面中，鼠标左键双击kafka实例图标。
2. 单击前往控制台。

  选中kafka实例后，CADT页面底部显示该实例的资源信息。
在Kafka Topic中，查看Flink全托管写入的消息。
1. 在左侧导航栏，单击Topic管理。
2. 单击kafka_order。
3. 在消息查询页签，查询消息。

  选择按时间点查询方式，分区选择全部分区，设置查询时间点后单击查询按钮。查询结果表格中显示分区、位点、Key、Value和消息创建时间等字段，Value列中的CSV格式数据即为Flink写入的测试消息。

  说明
  等Flink作业启动运行后，在Kafka Topic中就可以看到测试数据已生成。
