最佳实践：自动驾驶图像高性能分析系统

更新时间：
产品详情
我的收藏

在自动驾驶系统中，车辆图片分析是环境感知模块的核心场景之一，主要用于实时解析车辆内外部摄像头捕捉的视觉信息，以实现对周围环境的精准理解与决策。本文以BDD自动驾驶数据集为例模拟自动驾驶场景，模拟真实驾驶场景，采集10万张包括驾驶区域、地理、环境、天气多样性等数据的图片，通过对图片的分析与检索，进行了行驶轨迹分析、环境感知优化及行人车辆识别精度提升等全栈技术验证，提升系统对复杂交通场景的适应能力、安全性和用户体验。

核心能力介绍

本文主要实现对图片的加工与多模检索分析，包含的主要能力如下：

  • 非结构化数据（Object Table）：支持通过表的形式读取OSS中非结构化数据（PDF、IMAGE、PPT等）。

  • AI Function：在Hologres中可以用标准SQL的方式调用Function，自动调用内置大模型，完成AI服务建设场景。

    • 数据加工：提供Embed、Chunk算子，可以对非结构化数据加工成结构化数据存储，无需使用外部算法就能自动Embed。

    • 数据检索和分析：提供ai_gen、ai_summarize等算子，使用SQL就能对数据进行推理、问题总结以及翻译等能力。

  • Dynamic Table介绍：支持增量刷新模式对非结构化数据自动加工，每次只计算增量的数据有效减少重复计算，降低资源利用率。

  • 向量检索：支持标准SQL的向量检索，用于非结构化数据的相似度搜索、场景识别等，在同一个查询中可以自由地实现向量和标量的检索。

  • 全文检索：通过倒排索引、分词等机制实现对非结构化数据的高效检索，支持关键词匹配、短语检索等丰富的检索方式，实现更加灵活的检索。

方案优势

通过如上核心能力，在Hologres中对图片检索的核心优势如下：

  • 完整的AI数据处理流程：涵盖从数据Embed、Chunk、增量加工和检索/分析的全流程，与使用大数据系统一样轻松构建AI应用。

  • 标准SQL加工图片数据：无需使用专用开发语言，纯SQL就能完成图片数据提取、加工。

  • 一个平台支持跨模态检索：支持以文搜图、以图搜图，语义理解突破关键词局限，在Hologres就能实现跨模态检索。

  • 检索更精准、灵活和智能：可以轻松构建“关键词+语义+多模态”的混合检索链路，覆盖从精准搜索到意图理解的全场景需求。还能结合AI Function实现对用户意图的深度理解，语义关联和上下文推理，实现更智能的检索能力。

  • 数据不出库，安全性更高：不需要将数据导出到外部系统，与Hologres的多种安全能力无缝集成，并高效保护数据安全。

方案流程介绍

本次方案的流程如下：

  1. 数据集准备。

    将图片数据上传至OSS存储。

  2. 图片加工。

    使用Object Table读取图片的元数据信息，然后创建增量刷新的Dynamic Table对数据进行Embed，并为Dynamic Table构建向量索引，以便后续检索能够充分利用索引的功能。

  3. 使用ai_embed算子将自然语言的问题进行Embedding，然后使用向量检索输出Top N的结果。


准备工作

  • 数据准备

    本文使用ModelScope公开的BDD100K 自动驾驶图像数据集中val.zip文件，模拟多个车辆真是行驶数据。

  • 环境准备

    1. 购买Hologres V4.0及以上版本实例并创建数据库。

    2. 购买AI资源。

      本文以large-96core-512GB-384GB、1个节点为例。

    3. 模型部署。本次方案使用的模型以及分配的资源为：

      类别

      示例值

      模型名称

      image_embed

      模型类别

      clip-ViT-B-32

      模型作用描述

      图片Embedding

      单副本CPU（Core）

      7

      单副本内存

      30 GB

      单副本GPU

      1卡(96 GB)

      资源副本数

      1

      说明

      上述模型的资源均为默认分配的资源。

操作步骤

  1. 下载图片数据并导入至OSS。

    1. 下载BDD100K 自动驾驶图像数据集中的val.zip文件。

    2. 登录OSS管理控制台，创建Bucket并将已下载的val.zip文件上传至该Bucket路径下。上传操作详情，请参见简单上传。

      说明

      文件夹名称请使用小写。

  2. 账号授权。

    1. 登录RAM控制台，创建阿里云RAM角色并授予OSS的相关权限。

      推荐授予AliyunOSSReadOnlyAccess权限。

    2. 为上述阿里云RAM角色添加登录和Hologres的访问权限。

      • 阿里云账号（主账号）

        修改RAM角色的信任策略。重点需更新如下参数：

        • Action：更新为sts:AssumeRole。

        • Service：更新为hologres.aliyuncs.com。

        {
  "Statement": [
    {
      "Action": "sts:AssumeRole",
      "Effect": "Allow",
      "Principal": {
        "RAM": [
          "acs:ram::1866xxxx:root"
        ],
        "Service": [
          "hologres.aliyuncs.com"
        ]
      }
    }
  ],
  "Version": "1"
}

      • RAM用户（子账号）

        1. 为RAM用户授权。

          1. 在权限管理 > 权限策略页面，单击创建权限策略，并选择脚本编辑模式创建权限策略。具体操作，请参见创建自定义权限策略

            Hologres可通过该策略判断当前RAM用户是否具备创建对应RAM角色的权限。权限策略内容如下。

            {
  "Version": "1",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": "hologram:GrantAssumeRole",
      "Resource": "<arn账号>"
    }
  ]
}

          2. 在身份管理 > 用户页面，单击目标RAM用户操作列中的添加权限，为RAM用户（子账号）授予上述步骤已创建的权限策略。具体操作，请参见为RAM用户授权。

        2. 为已创建的RAM角色授权。

          修改RAM角色的信任策略。重点需更新如下参数：

          • Action：更新为sts:AssumeRole。

          • Service：更新为hologres.aliyuncs.com。

          {
  "Statement": [
    {
      "Action": "sts:AssumeRole",
      "Effect": "Allow",
      "Principal": {
        "RAM": [
          "acs:ram::1866xxxx:root"
        ],
        "Service": [
          "hologres.aliyuncs.com"
        ]
      }
    }
  ],
  "Version": "1"
}

  3. 对图片进行Embedding。

    创建Object Table和Dynamic Table读取图片元数据，并对图片加工Embedding。因为流程较长，Hologres直接将过程封装成附录：存储过程。该存储过程包括的能力如下：

    • 创建一张Object Table，用于读取图片的元数据。

    • 创建一张增量刷新的Dynamic Table结果表，用于存储加工后的数据，并设置向量索引。该Dynamic Table未设置自动刷新，需要手动刷新。

    • Dynamic Table的刷新过程中会使用ai_embed对图片进行Embedding。

    该存储过程的使用如下：

    --存储过程，创建Object Table和Dynamic Table，使用dt对图片进行Embedding
CALL create_image_table_from_oss(
    oss_path => 'oss://xxxx/bdd100k/val/images',
    oss_endpoint => 'oss-cn-hangzhou-internal.aliyuncs.com',
    oss_role_arn => 'acs:ram::1xxxx:role/xxxx',
    image_table => 'public.dt_image_bdd100k',
    embedding_model =>'image_embed'
);

  4. 刷新结果表。

    通过上述步骤创建的Object Table和Dynamic Table都需要手动刷新，才能完成数据加工。该步骤已被封装为附录：存储过程，该存储过程包括的能力如下：

    • 刷新一次Object Table获取图片元数据。

    • 刷新一次Dynamic Table，进行图片的Embedding加工。

    该存储过程的使用如下：

    --刷新Dynamic Table，将图片Embedding
CALL refresh_image_table(
    image_table => 'public.dt_image_bdd100k'
);

  5. 图片检索。

    图片数据处理过后可以使用向量检索和AI Function进行检索。

    以文搜图

    如果使用clip-ViT-B-32模型进行以文搜图，问题请使用英文。如果是中文问题，请换成LLM模型。以文搜图的示例SQL如下：

    --以文搜图
SELECT
    object_uri,
    approx_cosine_distance (embedding_vector, ai_embed ('image_embed', 'a red car in the rain')) AS score
FROM
    public.dt_image_bdd100k
ORDER BY
    score DESC
LIMIT 1;

                            object_uri                         |  score
---------------------------------------------------------------+-------
 oss://****/bd****k/val/images/b836b14a-fb13****.jpg｜ 0.322337151
(5 rows)

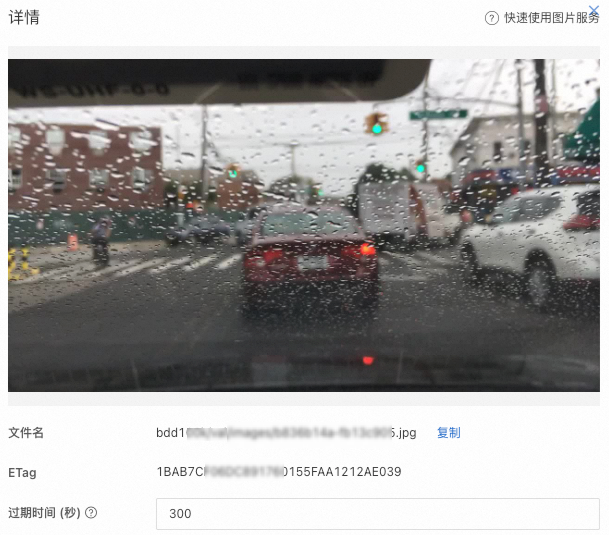

    在OSS中找到第一个结果的图片如下：


    以图搜图

    以图搜图的示例SQL如下：

    --以图搜图
SELECT
    object_uri,
    approx_cosine_distance (embedding_vector, ai_embed ('image_embed', to_file ('oss://xxxx/val/images/b9b53753-91a5d5f8.jpg', 'oss-cn-hangzhou-internal.aliyuncs.com', 'acs:ram::18xxx:role/xxx'))) AS score
FROM
    public.dt_image_bdd100k
WHERE
    object_uri <> 'oss://hm-**-hangzhou/bd****k/val/images/b9b53753-91a5****.jpg' --排除自身
ORDER BY
    score DESC
LIMIT 1;

                          object_uri                           |  score
---------------------------------------------------------------+------
 oss://****/bd****k/val/images/c0e9b7c4-cd8b****.jpg | 0.918008327

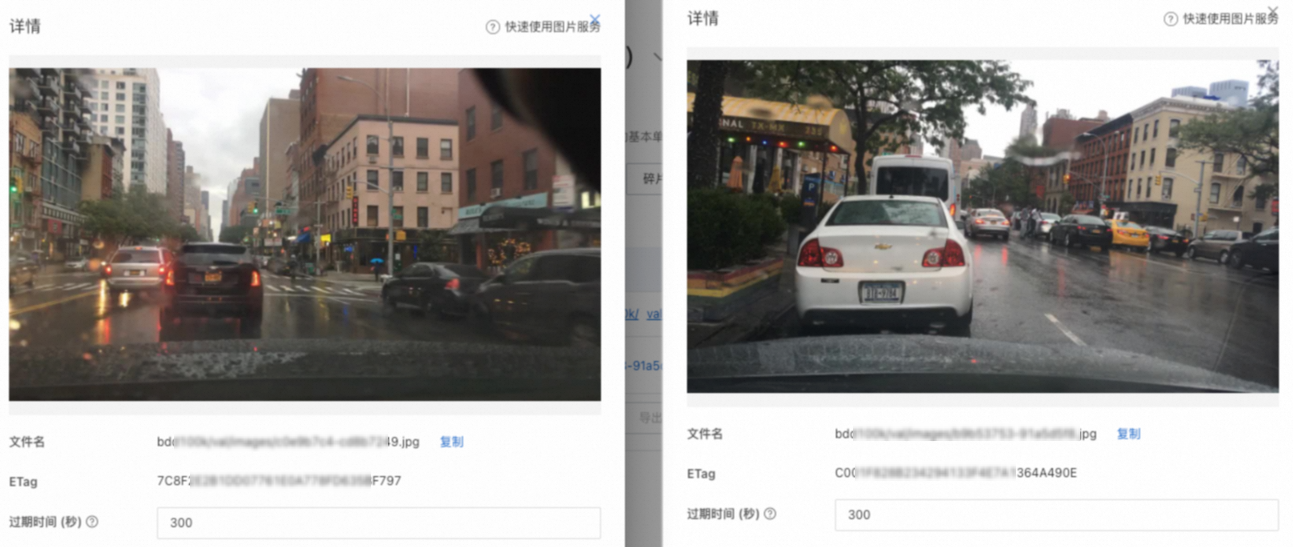

    在OSS中找到召回的图片，并做对比，结果如下：


附录：存储过程

  • 创建Object Table和Dynamic Table

    -- Query查询结果默认限制200行，如需更多数据请修改limit，最多展示10000行或20M。
CREATE OR REPLACE PROCEDURE create_image_table_from_oss(
    oss_path TEXT,
    oss_endpoint TEXT,
    oss_role_arn TEXT,
    image_table TEXT,
    embedding_model TEXT DEFAULT NULL,
    overwrite BOOLEAN DEFAULT FALSE
)
AS $$
DECLARE
    image_schema_name TEXT;
    image_table_name TEXT;
    obj_table_name TEXT;
    full_image_table_ident TEXT;
    full_obj_ident TEXT;
    embed_expr TEXT;
    create_sql TEXT;
    embedding_dims INT;
BEGIN
    -- 1. 拆 schema name + table name
    IF position('.' in image_table) > 0 THEN
        image_schema_name := split_part(image_table, '.', 1);
        image_table_name  := split_part(image_table, '.', 2);
    ELSE
        image_schema_name := 'public';
        image_table_name  := image_table;
    END IF;

    obj_table_name := image_table_name || '_obj_table';

    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);
    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);

    -- 2. 如果需要覆盖，先删表和索引
    IF overwrite THEN
        DECLARE
            dyn_table_exists BOOLEAN;
            rec RECORD;
        BEGIN
            -- 检查 dynamic table 是否存在
            SELECT EXISTS (
                SELECT 1
                FROM pg_class c
                JOIN pg_namespace n ON n.oid = c.relnamespace
                WHERE c.relname = image_table_name
                AND n.nspname = image_schema_name
            )
            INTO dyn_table_exists;

            IF dyn_table_exists THEN
                -- 2.1 关闭动态表自动刷新
                -- RAISE NOTICE 'Disabling auto refresh for %', full_image_table_ident;
                -- EXECUTE format('ALTER TABLE IF EXISTS %s SET (auto_refresh_enable=false)', full_image_table_ident);

                -- 2.2 查找 RUNNING 刷新任务并取消
                FOR rec IN
                    EXECUTE format(
                        $f$
                        SELECT query_job_id
                            FROM hologres.hg_dynamic_table_refresh_log(%L)
                            WHERE status = 'RUNNING';
                        $f$,
                        image_table
                    )
                LOOP
                    RAISE NOTICE 'Found running refresh job: %', rec.query_job_id;
                    IF hologres.hg_internal_cancel_query_job(rec.query_job_id::bigint) THEN
                        RAISE NOTICE 'Cancel job % succeeded.', rec.query_job_id;
                    ELSE
                        RAISE WARNING 'Cancel job % failed.', rec.query_job_id;
                    END IF;
                END LOOP;

                -- 2.3 删除 Dynamic Table
                EXECUTE format('DROP TABLE IF EXISTS %s;', full_image_table_ident);
            ELSE
                RAISE NOTICE 'Dynamic table % does not exist, skip cancel job and drop.', full_image_table_ident;
            END IF;

            -- 2.4 无论如何，Object Table 都要删除
            EXECUTE format('DROP OBJECT TABLE IF EXISTS %s;', full_obj_ident);
        END;
    END IF;

    -- 3. 创建 Object Table
    RAISE NOTICE 'Create object table: %', obj_table_name;
    EXECUTE format(
        $f$
        CREATE OBJECT TABLE %s
        WITH (
            path = %L,
            oss_endpoint = %L,
            role_arn = %L
        );
        $f$,
        full_obj_ident,
        oss_path,
        oss_endpoint,
        oss_role_arn
    );

    COMMIT;

    -- 4. 刷新 Object Table
    RAISE NOTICE 'Refresh object table: %', obj_table_name;
    EXECUTE format('REFRESH OBJECT TABLE %s;', full_obj_ident);

    COMMIT;

    -- 5. embedding 模型选择
    IF embedding_model IS NULL OR length(trim(embedding_model)) = 0 THEN
        embed_expr := 'ai_embed(file)';

        EXECUTE 'SELECT array_length(ai_embed(''dummy''), 1)'
        INTO embedding_dims;
    ELSE
        embed_expr := format('ai_embed(%L, file)', embedding_model);

        EXECUTE format(
            'SELECT array_length(ai_embed(%L, ''dummy''), 1)',
            embedding_model
        )
        INTO embedding_dims;
    END IF;

    RAISE NOTICE 'embedding dimension is: %', embedding_dims;

    -- 6. 创建 RAG 输出动态表
    RAISE NOTICE 'create dynamic table: %', image_table_name;
    EXECUTE format(
        $f$
        CREATE DYNAMIC TABLE %s(
            CHECK(array_ndims(embedding_vector) = 1 AND array_length(embedding_vector, 1) = %s)
        )
        WITH (
            vectors = '{
                "embedding_vector": {
                    "algorithm": "HGraph",
                    "distance_method": "Cosine",
                    "builder_params": {
                    "base_quantization_type": "sq8_uniform",
                    "max_degree": 64,
                    "ef_construction": 400,
                    "precise_quantization_type": "fp32",
                    "use_reorder": true
                    }
                }
            }',
            auto_refresh_mode = 'incremental',
            freshness = '5 minutes',
            auto_refresh_enable = 'false'
        ) AS
        SELECT
            object_uri,
            etag,
            %s AS embedding_vector
        FROM %s;
        $f$,
        full_image_table_ident,
        embedding_dims,
        embed_expr,
        obj_table_name
    );

    COMMIT;

    RAISE NOTICE '';
    RAISE NOTICE 'Create image table success: %', image_table;
    RAISE NOTICE '    Vector index is: %.embedding_vector', image_table;
END;
$$ LANGUAGE plpgsql;

  • Object Table和Dynamic Table

    CREATE OR REPLACE PROCEDURE refresh_image_table(
    image_table TEXT
)
AS $$
DECLARE
    image_schema_name TEXT;
    image_table_name   TEXT;
    obj_table_name TEXT;
    full_image_table_ident TEXT;
    full_obj_ident    TEXT;
BEGIN
    -- 1. 解析 schema 和表名
    IF position('.' in image_table) > 0 THEN
        image_schema_name := split_part(image_table, '.', 1);
        image_table_name  := split_part(image_table, '.', 2);
    ELSE
        image_schema_name := 'public';
        image_table_name  := image_table;
    END IF;

    obj_table_name := image_table_name || '_obj_table';

    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);
    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);

    -- 2. 刷新 Object Table
    RAISE NOTICE 'Refreshing Object Table: %', obj_table_name;
    EXECUTE format('REFRESH OBJECT TABLE %s;', full_obj_ident);

    -- 3. 刷新 Dynamic Table
    RAISE NOTICE 'Refreshing Dynamic Table: %', image_table_name;
    EXECUTE format('REFRESH TABLE %s;', full_image_table_ident);

    RAISE NOTICE 'Refresh image table complete: %', image_table;
END;
$$ LANGUAGE plpgsql;

  • 删除存储过程

    CREATE OR REPLACE PROCEDURE drop_image_table(
    image_table TEXT
)
AS $$
DECLARE
    image_schema_name TEXT;
    image_table_name   TEXT;
    obj_table_name TEXT;
    full_image_table_ident TEXT;
    full_obj_ident    TEXT;
    rec RECORD;
BEGIN
    -- 1. 解析 schema 和表名
    IF position('.' in image_table) > 0 THEN
        image_schema_name := split_part(image_table, '.', 1);
        image_table_name   := split_part(image_table, '.', 2);
    ELSE
        image_schema_name := 'public';
        image_table_name   := image_table;
    END IF;

    obj_table_name := image_table_name || '_obj_table';

    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);
    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);

    -- 2. 删除表
    -- 2.1 关闭动态表自动刷新
    -- RAISE NOTICE 'Disabling auto refresh for %', full_image_table_ident;
    -- EXECUTE format('ALTER TABLE IF EXISTS %s SET (auto_refresh_enable=false)', full_image_table_ident);

    -- 2.2 查找 RUNNING 刷新任务并取消
    FOR rec IN
        EXECUTE format(
            $f$
            SELECT query_job_id
                FROM hologres.hg_dynamic_table_refresh_log(%L)
                WHERE status = 'RUNNING';
            $f$,
            image_table
        )
    LOOP
        RAISE NOTICE 'Found running refresh job: %', rec.query_job_id;
        IF hologres.hg_internal_cancel_query_job(rec.query_job_id::bigint) THEN
            RAISE NOTICE 'Cancel job % succeeded.', rec.query_job_id;
        ELSE
            RAISE WARNING 'Cancel job % failed.', rec.query_job_id;
        END IF;
    END LOOP;

    -- 2.3 删除 Dynamic Table
    RAISE NOTICE 'Dropping Dynamic Table: %', image_table_name;
    EXECUTE format('DROP TABLE IF EXISTS %s;', full_image_table_ident);

    -- 2.4 删除 Object Table
    RAISE NOTICE 'Dropping Object Table: %', obj_table_name;
    EXECUTE format('DROP OBJECT TABLE IF EXISTS %s;', full_obj_ident);

    RAISE NOTICE 'Drop image table complete: %', image_table;
END;
$$ LANGUAGE plpgsql;

上一篇：最佳实践：金融多模态AI数据分析与检索系统下一篇：生态集成最佳实践
