RTOS SDK

本文介绍如何使用智能语音交互语音对话的RTOS SDK,包括SDK的安装方法及SDK代码示例等。

前提条件

  • 创建项目并获取项目Appkey。

    语音对话的项目类型选择语音识别 + 语音合成 + 语音分析,然后在服务管理与开通页面将其升级为商用版。

  • 获取Token

下载安装

下载SDK和示例代码

平台依赖

支持平台

Linux、YOC、FreeRTOS

依赖库

mbedtls、cjson、lwip

最小化配置参考

#ifndef MBEDTLS_CONFIG_H
#define MBEDTLS_CONFIG_H

#define MBEDTLS_PLATFORM_C
#define MBEDTLS_PLATFORM_MEMORY

/* mbed TLS feature support */
#define MBEDTLS_CIPHER_MODE_CBC
#define MBEDTLS_CIPHER_MODE_CFB
#define MBEDTLS_PKCS1_V15
#define MBEDTLS_KEY_EXCHANGE_RSA_ENABLED
#define MBEDTLS_SSL_PROTO_TLS1_2

#ifdef MBEDTLS_RSA_ALT
#define MBEDTLS_RSA_NO_CRT
#endif

/* mbed TLS modules */
#define MBEDTLS_AES_C
#define MBEDTLS_ASN1_PARSE_C
#define MBEDTLS_BIGNUM_C
#define MBEDTLS_CIPHER_C
#define MBEDTLS_CIPHER_MODE_CTR
#define MBEDTLS_CTR_DRBG_C
#define MBEDTLS_ENTROPY_C

#define MBEDTLS_MD_C
#define MBEDTLS_MD5_C

#define MBEDTLS_NET_C_ALT
#define MBEDTLS_OID_C
#define MBEDTLS_SHA1_C
#define MBEDTLS_SHA256_C
#define MBEDTLS_SHA512_C
#define MBEDTLS_PK_C
#define MBEDTLS_PK_PARSE_C
#define MBEDTLS_RSA_C
#define MBEDTLS_SSL_CLI_C

#define MBEDTLS_SSL_TLS_C
#define MBEDTLS_X509_CRT_PARSE_C
#define MBEDTLS_X509_USE_C
#define MBEDTLS_BASE64_C
#define MBEDTLS_CERTS_C
#define MBEDTLS_PEM_PARSE_C

#define MBEDTLS_SSL_SERVER_NAME_INDICATION

/* Save some RAM by adjusting to your exact needs */
#define MBEDTLS_PSK_MAX_LEN    16 /* 128-bits keys are generally enough */

#define MBEDTLS_SSL_CIPHERSUITES  \
        MBEDTLS_TLS_RSA_WITH_AES_128_CBC_SHA

/*
 * Save RAM at the expense of interoperability: do this only if you control
 * both ends of the connection!  (See comments in "mbedtls/ssl.h".)
 * The optimal size here depends on the typical size of records.
 */

#if !defined (MBEDTLS_DEBUG_C)
/*reduce readonly date size*/
#define CK_REMOVE_UNUSED_FUNCTION_AND_DATA
#endif

#ifdef CK_SAVE_MEM_L2

#error "comment this line and set CK_FLASH_BLOCK_START,CK_FLAHS_BLOCK_NUM"

#define ck_alloc(a)      ck_cert_flash_alloc(a)
#define ck_memcpy(d,s,l) ck_cert_flash_copy((uint32_t)d,s,l)

#endif

#ifdef MBEDTLS_SSL_PROTO_DTLS
#define CK_SAVE_MEM_L4   /*alicoap can open*/
#endif

#endif /* MBEDTLS_CONFIG_H */

交互模式

RTOS SDKDemo目前支持按键开始/结束交互的模式。

使用Demo测试

  1. 编辑入口类,修改如下参数。

    参数

    说明

    ws_url

    域名地址。生产环境网关URL:

    wss://nls-gateway-cn-beijing.aliyuncs.com/ws/v1

    appkey

    语音对话服务接入的key。详情请参见创建项目

    token

    访问系统的令牌。具体获取操作,请参见通过控制台获取Token

  2. 代码示例如下。

    #include <stdio.h>
    #include <stdlib.h>
    #include <unistd.h>
    #include <string.h>
    #include <time.h>
    #include <pthread.h>

    #include "nui_things.h"
    #include "log_new.h"
    #include "my_fifo.h"

    #define TAG "voice_chat_api_test"

    static int global_state_ = -1;
    static int first_frame = 1;
    my_fifo_t *asr_fifo_ = NULL;
    my_fifo_t *tts_fifo_ = NULL;
    FILE *fp_asr_ = NULL;
    FILE *fp_tts_ = NULL;
    char *g_appkey = NULL;
    char *g_token = NULL;
    char *g_dialog_id = NULL;
    char *g_in_file = NULL;
    char *g_url = NULL;

    static long long current_milliseconds() {
        struct timespec ts;
        clock_gettime(CLOCK_REALTIME, &ts);
        return (long long)(ts.tv_sec) * 1000 + (ts.tv_nsec / 1000000);
    }
    static int event_cb(void *user_data, NuiThingsEvent event, int dialog_finish)
    {
        int ret = 0;
        switch (event) {
        case kNuiThingsEventStarted:
            KLOGW(TAG, "============================Started:\n%s\n", (char *)user_data);
            //设备端可记录dialog_id,下次会话初始化时可选择添入dialog_id以继续上一次会话
            break;
        case kNuiThingsEventListening:
            global_state_ = kNuiThingsEventListening;
            first_frame = 1;
            KLOGW(TAG, "============================Listening");
            break;
        case kNuiThingsEventThinking:
            global_state_ = kNuiThingsEventListening;
            KLOGW(TAG, "============================Thinking");
            break;
        case kNuiThingsEventResponding:
            global_state_ = kNuiThingsEventResponding;
            KLOGW(TAG, "============================Responding");
            break;
        case kNuiThingsEventSpeechContent:
            KLOGW(TAG, "============================SpeechContent:\n%s\n", (char *)user_data);
            break;
        case kNuiThingsEventSpeechEnded:
            KLOGW(TAG, "============================SpeechEnded:\n%s\n", (char *)user_data);
            break;
        case kNuiThingsEventRespondingContent:
            KLOGW(TAG, "============================RespondingContent:\n%s\n", (char *)user_data);
            break;
        default:
            break;
        }

        return ret;
    }
    static int provide_asr_data_cb(void *user_data, char *buffer, int len)
    {
        int ret = 0;
        if (get_fifo_count(asr_fifo_) > 0) {
            ret = my_fifo_get(asr_fifo_, buffer, len);
        }
        return ret;
    }
    static int tts_data_cb(void *user_data, NuiThingsEvent event, const char *event_response, const int event_length) {
        int ret = 0;
        char file_name[64];
        memset(file_name, 0, sizeof(file_name));
        switch(event) {
            case kNuiThingsEventTTSStart:
                KLOGW(TAG, "============================TTSStart");
                if (fp_tts_ == NULL) {
                    my_fifo_clear(tts_fifo_);
                    sprintf(file_name, "tts_%lld.pcm", current_milliseconds());
                    fp_tts_ = fopen(file_name, "wb");
                }
                break;
            case kNuiThingsEventTTSEnd:
                KLOGW(TAG, "============================TTSEnd");
                if (fp_tts_ != NULL) {
                    fclose(fp_tts_);
                    fp_tts_ = NULL;
                }
                global_state_ = kNuiThingsEventTTSEnd;
                break;
            case kNuiThingsEventTTSData:
                ret = my_fifo_put(tts_fifo_, (void *)event_response, event_length);
                break;
        }
        return ret;
    }
    void *flow_handler(void * arg) {
        while (1) {
            usleep(20*1000);
            if (global_state_ == kNuiThingsEventTTSEnd) {
                nui_things_set_action(kVoiceChatActionLocalRespondingEnded);
                if(fp_asr_ == NULL) {
                    my_fifo_clear(asr_fifo_);
                    fp_asr_ = fopen(g_in_file, "rb");
                }
                global_state_ = kNuiThingsEventNone;
            }
        }
        return NULL;
    }
    int invalied_argv(int index, int argc) {
      if (index >= argc) {
        printf("invalid params...\n");
        return -1;
      }
      return 0;
    }
    int parse_argv(int argc, char *argv[]) {
        int index = 1;
        while (index < argc) {
            if (!strcmp(argv[index], "--appkey")) {
                index++;
                if (invalied_argv(index, argc)) return -1;
                g_appkey = argv[index];
            } else if (!strcmp(argv[index], "--token")) {
                index++;
                if (invalied_argv(index, argc)) return -1;
                g_token = argv[index];
            } else if (!strcmp(argv[index], "--dialog_id")) {
                index++;
                if (invalied_argv(index, argc)) return -1;
                g_dialog_id = argv[index];
            } else if (!strcmp(argv[index], "--in_file")) {
                index++;
                if (invalied_argv(index, argc)) return -1;
                g_in_file = argv[index];
            } else if (!strcmp(argv[index], "--url")) {
                index++;
                if (invalied_argv(index, argc)) return -1;
                g_url = argv[index];
            }
            index++;
        }
        if (g_in_file == NULL || g_appkey == NULL || g_token == NULL) {
            return -1;
        }
        return 0;
    }
    int main(int argc, char *argv[]) {
        if (parse_argv(argc, argv)) {
            printf(
                "params is not valid.\n"
                "Usage:\n"
                "  --url <url of server>\n"
                "  --appkey < >\n"
                "  --token < >\n"
                "  --in_file < >\n"
                "eg:\n"
                "./out/linux/bin/VoiceChatApiTest --appkey xxx --token xxx --url wss://nls-gateway-cn-beijing.aliyuncs.com/ws/v1 --in_file 16k_16bit_mono.pcm\n");
            return -1;
        }
        char asr_buffer[16*2*320];
        char tts_buffer[24*2*100];
        int count = sizeof(asr_buffer)/2;
        int read_size = 0;
        pthread_t flow_thread;

        /* mit sdk struct */
        NuiThingsListener   mit_listener;
        NuiThingsInitConfig mit_init_config; //sdk init config
        NuiThingsConfig     mit_dialog_config; //nls dialog config

        memset(&mit_init_config, 0, sizeof(mit_init_config));
        memset(&mit_dialog_config, 0, sizeof(mit_dialog_config));


        //init sdk config
        mit_listener.on_event_callback       = event_cb;
        mit_listener.need_data_callback      = provide_asr_data_cb;
        mit_listener.tts_data_callback       = tts_data_cb;
        mit_listener.user_data               = NULL;
        mit_init_config.mode                 = kNuiThingsModeNls;
        mit_init_config.listener             = &mit_listener;
        mit_init_config.log_link_enable      = 0;
        mit_init_config.log_level            = Warning;

        //init nls dialog config
        mit_dialog_config.mode                      = "push2talk";
        mit_dialog_config.device_uuid               = "1234567890";
        if (g_url != NULL) {
            mit_dialog_config.url                   = g_url;
        } else {
            mit_dialog_config.url                   = "wss://nls-gateway-cn-beijing.aliyuncs.com/ws/v1";
        }
        mit_dialog_config.app_key                   = g_appkey;
        mit_dialog_config.token                     = g_token;
        mit_dialog_config.model_id                  = "qwen-plus";
        mit_dialog_config.prompt                    = "\u4f60\u662f\u4e2a\u6709\u7528\u7684\u52a9\u624b";//你是个有用的助手
        mit_dialog_config.voice                     = "loongstella";
        mit_dialog_config.inbound_format            = "pcm";
        mit_dialog_config.outbound_format           = "pcm";
        mit_dialog_config.outbound_sample_rate      = 24000;
        if (g_dialog_id != NULL) {
            //上轮对话的dialog_id,不设置默认从服务端返回
            mit_dialog_config.dialog_id             = g_dialog_id;
        }
        mit_dialog_config.context_depth             = "all";
        mit_dialog_config.enable_search             = "false";
        mit_dialog_config.debug                     = "false";

        //init fifo
        asr_fifo_ = my_fifo_alloc(16*2*1000*9);
        tts_fifo_ = my_fifo_alloc(24*2*1000*9);

        //init
        nui_things_init(&mit_init_config);

        //start Connect->Start->Listening
        nui_things_start(&mit_dialog_config);

        if (fp_asr_ = fopen(g_in_file, "rb")) {
            KLOGW(TAG, "open file success.");
            fread(asr_buffer, 1, sizeof(asr_buffer), fp_asr_);
            my_fifo_put(asr_fifo_, asr_buffer, sizeof(asr_buffer));
        } else {
            KLOGE(TAG, "open file failed.");
            nui_things_stop(1);
            return -1;
        }
        pthread_create(&flow_thread, NULL, flow_handler, NULL);

        while (1) {
            if (global_state_ == kNuiThingsEventListening) {
                //KLOGW(TAG, "Listening");
                if (first_frame) {
                    nui_things_set_action(kVoiceChatActionSendSpeech);
                    first_frame = 0;
                }
                read_size = 0;
                if (fp_asr_) {
                    if ((read_size = fread(asr_buffer, 1, count, fp_asr_)) < count) {
                        my_fifo_put(asr_fifo_, asr_buffer, read_size);
                        nui_things_set_action(kVoiceChatActionStopSpeech);
                        fclose(fp_asr_);
                        fp_asr_ = NULL;
                    } else {
                        my_fifo_put(asr_fifo_, asr_buffer, count);
                    }
                }
            } else if (global_state_ == kNuiThingsEventResponding) {
                if (get_fifo_count(tts_fifo_) > 0) {
                    if (fp_tts_) {
                        read_size = my_fifo_get(tts_fifo_, tts_buffer, sizeof(tts_buffer));
                        fwrite(tts_buffer, 1, read_size, fp_tts_);
                    }
                }
            }
            usleep(20*1000);
        }
    }

接口说明

/**
 * 初始化VoiceChat实例
 */
int nui_things_init(NuiThingsInitConfig * config);
/**
 * 销毁VoiceChat实例,释放资源
 */
int nui_things_uninit();
/**
 * 启动VoiceChat实例,连接服务
 */
int nui_things_start(NuiThingsConfig *config);
/**
 * 发送请求
 */
int nui_things_set_action(VoiceChatActionType action);
/**
 * 在Listening状态时,通知服务端与用户主动交互
 * type : "transcript" 表示直接把文本转语音,"prompt" 表示把文本送大模型回答
 * text : 请求文本,如"您好,我是您的智能语音助手,期待为您服务。"
 */
int nui_things_request_to_respond(const char *type, const char *text);
/**
 * 停止VoiceChat实例
 * cancel : 0 等待当前交互完成后停止, 1 立即停止
 */
int nui_things_stop(int cancel);

DialogState:对话状态说明

语音对话服务包括以下三种状态:

状态

说明

LISTENING

表示机器人正在监听用户输入。用户可以发送音频。

THINKING

表示机器人正在思考。

RESPONDING

表示机器人正在生成语音或语音回复中。

时序图


状态机


移植适配流程

根据平台选择对应的配置文件


根据平台创建相应的目录

YOC平台

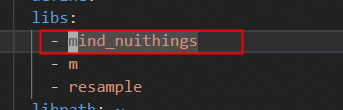

  1. package.yaml文件和voicechat-rtos目录放到componets/mind_nuithings目录下,根据目录结构修改package.yaml目录中source_file:的相对路径,例如将nui_things替换为源码目录voicechat-rtos。

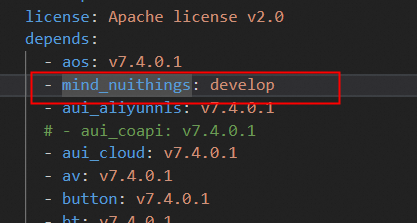

  2. 在工程目录solutions/smart_speaker_demo/package.yaml文件中增加mind_nuithings组件。



  3. solutions/smart_speaker_demo目录下编译即可生成静态库libmind_nuithings.a。

FreeRTOS平台

本文以XR872为例进行说明。

  1. voicechat-rtos工程拷贝至src目录中。


  2. demo目录下的Makefile文件拷贝至voicechat-rtos根目录下。


  3. 修改xradio-skylark-sdk/src目录下的Makefile文件,增加voicechat-rtos模块。

    diff --git a/src/Makefile b/src/Makefile
    index b3996e6..20f5943 100755
    --- a/src/Makefile
    +++ b/src/Makefile
    @@ -68,6 +68,7 @@ SUBDIRS += $(AT_SUBDIRS)
     SUBDIRS += cjson
     SUBDIRS += util
     SUBDIRS += jpeg
    +SUBDIRS += voicechat-rtos
     endif

     # ----------------------------------------------------------------------------
  4. 修改xradio-skylark-sdk目录下的gcc.mk文件,增加头文件路径(此处请根据具体的voicechat-rtos目录设置)。

    diff --git a/gcc.mk b/gcc.mk
    index 91a120b..b55514d 100755
    --- a/gcc.mk
    +++ b/gcc.mk
    @@ -80,7 +80,7 @@ endif

     CC_FLAGS = $(CPU) -c $(DBG_FLAG) -fno-common -fmessage-length=0 \
            -fno-exceptions -ffunction-sections -fdata-sections -fomit-frame-pointer \
    -       -Wall -Werror -Wpointer-arith -Wno-error=unused-function \
    +       -Wall -Wpointer-arith -Wno-error=unused-function \
            -MMD -MP $(OPTIMIZE_FLAG)

     LD_FLAGS = $(CPU) -Wl,--gc-sections --specs=nano.specs \
    @@ -181,6 +181,11 @@ endif
     INCLUDE_PATHS += -I$(INCLUDE_ROOT_PATH)/net
     INCLUDE_PATHS += -I$(INCLUDE_ROOT_PATH)/net/$(LWIP_DIR)
     INCLUDE_PATHS += -I$(INCLUDE_ROOT_PATH)/net/$(MBEDTLS_DIR)
    +INCLUDE_PATHS += -I$(ROOT_PATH)/src/voicechat-rtos/include
    +INCLUDE_PATHS += -I$(ROOT_PATH)/src/voicechat-rtos/hal/include
    +INCLUDE_PATHS += -I$(ROOT_PATH)/src/voicechat-rtos/src/util
    +INCLUDE_PATHS += -I$(ROOT_PATH)/src/voicechat-rtos/src/nls_nui_things/include
    +INCLUDE_PATHS += -I$(ROOT_PATH)/src/voicechat-rtos/src/nls_nui_things/nls_sdk/include
     ifeq ($(__CONFIG_LWIP_V1), y)
       INCLUDE_PATHS += -I$(INCLUDE_ROOT_PATH)/net/$(LWIP_DIR)/ipv4
     endif
  5. project/demo/audio_demo/gcc目录中,编译即可生成libvoicechat.a。

    make lib -j4

Linux平台编译测试

本文以Ubuntu主机为例进行说明。

sudo apt install libmbedtls-dev
sh build_linux.sh
# 一次会话,进行多轮交互
./out/linux/bin/VoiceChatApiTest --appkey xxx --token xxx --url wss://nls-gateway-cn-beijing.aliyuncs.com/ws/v1 --in_file 16k_16bit_mono.pcm
# 继续上一次会话,进行多轮交互
./out/linux/bin/VoiceChatApiTest --appkey xxx --token xxx --url wss://nls-gateway-cn-beijing.aliyuncs.com/ws/v1 --in_file context_test.pcm --dialog_id xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
