面向多套容器集群的网络规划方案

方案概述

当企业计划使用多套容器集群（ACK）时，需要提前规划好专有网络VPC、虚拟交换机、Pod网段CIDR（地址段）和Service CIDR（地址段）。借助云企业网CEN和转发路由器的能力可以实现不同账号内的VPC网络连通。进而实现不同容器集群内的Pod相互调用。

本方案会提供面向多账号多套容器集群的网络规划建议，包括容器集群内的服务暴露建议。通过这篇方案能够指导客户合理规划好集群网络。

方案优势

弹性可扩展的容器网络设计

结合Landing Zone多账号最佳实践，企业可以将不同业务部署在不同云账号内的容器集群。通过提前规划好不同账号及各个账号内的VPC网络，可以设计出一套面向企业级的可扩展容器网络架构。

灵活组网

转发路由器TR支持自定义路由策略，满足企业级组网需求。例如：实现不同安全域隔离、统一隔离区DMZ（Demilitarized Zone）出口、搭建安全服务链（Service Chaining）等复杂的组网架构。控制台提供基于地理位置和基于网络资源的可视化管理界面，您可以通过可视化管理界面快速查看同地域和跨地域组网拓扑，帮助您迅速掌握全网运行状态，提高网络运维效率。

客户场景

多账号多套集群，且集群内网需互通

场景描述

客户有多个账号，并且每个账号内都会部署容器集群。需要实现跨账号的容器集群网络互通。

适用客户

• 使用资源目录管理云上多个账号的企业客户。
• 使用多个容器集群来部署业务。
• 需要打通多个容器集群的内网连接。

混合云场景，实现容器网络与线下IDC网络互通

场景描述

计划使用容器上云的客户，部分业务往云上容器进行部署，需要实现云上容器与线下服务互通。

适用客户

• 使用容器上云的企业客户。
• 从IDC往云上迁移的混合云客户。

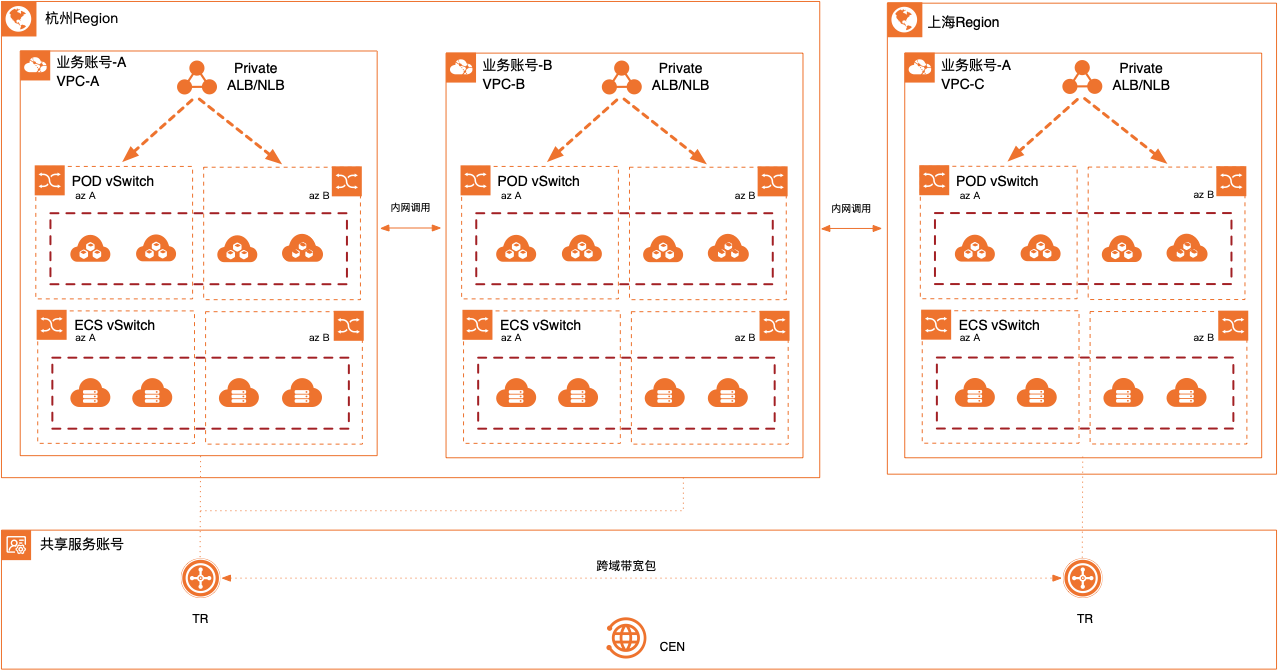

方案架构

网络规划

在阿里云环境下使用ACK支持的Kubernetes集群，首先需要根据业务场景、集群规模进行网络规划。您可以按下表进行规划（未包含场景，请根据实际需要自行调整）。

VPC网络规划

集群节点规模	目的	VPC规划	可用区
小于100个节点	一般性业务	单VPC	1个
任意	需要多可用区	单VPC	2个及以上
任意	对可靠性有极致要求、需要多地域	多VPC	2个及以上

Terway容器网络规划（可依据自身业务适当调整，仅供参考）

建议将容器集群Node节点与Pod节点所对应的交换机分开配置，参考示例：

专有网络网段	虚拟交换机网段	Pod虚拟交换机网段	最大可分配Pod地址数
192.168.0.0/16	可用区I 192.168.0.0/19	192.168.32.0/19	8192
	可用区J 192.168.64.0/19	192.168.96.0/19	8192

Service CIDR规划：172.21.0.0/20

服务选择

集群里面需要提供4层负载服务建议使用SLB的来做Service。 具体可以查看官网链接。

集群里面需要提供7层以及服务很多需要共用同一个入口来节省成本的推荐用ingress。具体可以查看官网链接。

产品费用及名词

产品费用

产品名称	产品说明	产品费用
专有网络VPC	专有网络VPC（Virtual Private Cloud）是用户基于阿里云创建的自定义私有网络, 不同的专有网络之间二层逻辑隔离，用户可以在自己创建的专有网络内创建和管理云产品实例，比如ECS、SLB、RDS等。	免费
云企业网CEN	云企业网可帮助您在不同地域专有网络VPC（Virtual Private Cloud）之间、VPC与本地数据中心间搭建私网通信通道，实现同地域或跨地域网络互通；同时，云企业网支持在地域内定义灵活的互通、隔离、引流策略，帮助您打造一张灵活、可靠、大规模的企业级全球互联网络。	免费
转发路由器TR	转发路由器TR（Transit Router）提供连接网络实例、添加自定义路由表、添加路由条目、添加路由策略等丰富的网络互通和路由管理功能。本文为您介绍企业版和基础版转发路由器工作原理。	收费，详情参见产品定价。
容器集群（ACK）	阿里云容器服务Kubernetes版是全球首批通过Kubernetes一致性认证的服务平台，提供高性能的容器应用管理服务，支持企业级Kubernetes容器化应用的生命周期管理，让您轻松高效地在云端运行Kubernetes容器化应用。	收费，详情参见官网链接。
PrivateZone	PrivateZone，是基于阿里云专有网络VPC（Virtual Private Cloud）环境的私有DNS服务。该服务允许您在自定义的一个或多个VPC中将私有域名映射到IP地址。	收费，详情参见产品计费。
ALB	应用型负载均衡ALB（Application Load Balancer）是阿里云推出的专门面向HTTP、HTTPS和QUIC等应用层负载场景的负载均衡服务，具备超强弹性及大规模应用层流量处理能力，并提供最高99.995%的SLA可用性保障。ALB具备处理复杂业务路由的能力，与云原生相关服务深度集成，是阿里云官方提供的云原生Ingress网关。	收费，详情参见产品定价。

名词解释

名称	说明
Terway网络	Terway网络模式采用的是云原生的网络方案，直接基于阿里云的虚拟化网络中的弹性网卡资源来构建的容器网络。
Service	由于云原生的应用，通常需要敏捷的迭代和快速的弹性，且单一容器和其相关的网络资源的生命非常短暂，所以需要固定的访问地址，以及自动负载均衡实现快速的业务弹性。ACK采用Service方式为一组容器提供固定的访问入口，并对这一组容器做负载均衡。
Ingress	Ingress是集群内Service对外暴露7层的访问接入点。您可以通过Ingress资源来配置不同的7层的转发规则。

安全性

VPC安全性

专有网络VPC具有安全可靠、灵活可控、灵活可用以及较强的可扩展性，详情参见产品优势及访问控制。

跨账号网络实例授权

在转发路由器实例连接其他账号的网络实例前，需要其他账号的网络实例对转发路由器实例进行授权。授权说明及操作详情参见跨账号网络实例授权。

注意事项

地域限制

转发路由器分为基础版和企业版。企业版转发路由器是基础版转发路由器的升级版，除包含基础版转发路由器的所有功能外，还支持定义灵活的路由策略。企业版转发路由器支持的地域和可用区可参考产品链接。

实施步骤

场景规划

本文会介绍两个场景的实施步骤：

场景1：跨账号同地域容器集群通过转发路由器组网，验证两个集群内Pod连通性。

场景2：通过PrivateZone来配置域名解析，实现ECS调用容器集群内的服务。

实施准备

• 请提前规划好各个账号内VPC及Vswitch的网段。具体操作，请参见创建和管理专有网络。

实施时长

在实施准备工作完成的情况下，本方案实施预计时长：60分钟。

操作步骤

场景一：跨账号同地域容器集群通过转发路由器组网，验证两个集群内Pod连通性

数据规划

账号	VPC名称	VPC段	Vswitch段	备注	ServiceIP
账号A	VPC1	10.0.0.0/16	10.0.0.0/24	Node节点	172.16.0.0/20
			10.0.16.0/20	Pod节点
账号B	VPC2	192.168.0.0/16	192.168.0.0/24	Node节点	172.16.16.0/20
			192.168.16.0/20	Pod节点

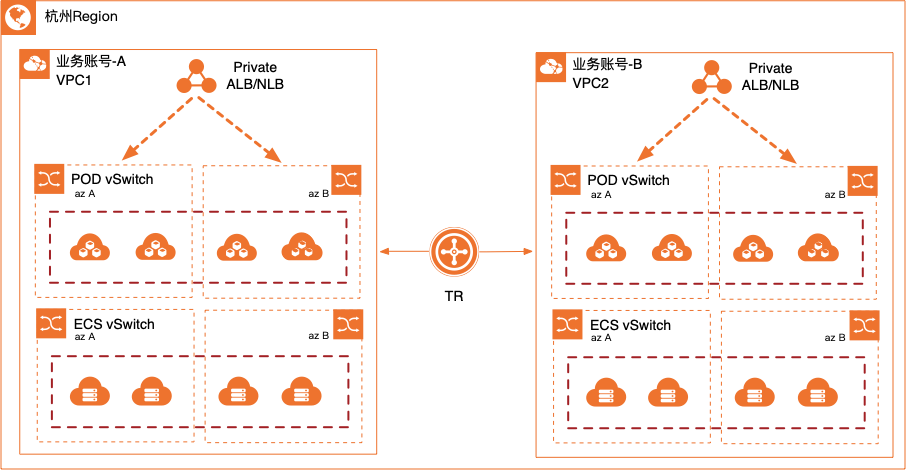

架构图

配置云企业网和转发路由器

1、登录账号A，配置云企业网。操作见官方文档。

2、配置转发路由器，添加VPC连接，操作见官方文档。

这一步，将VPC1添加到TR里面。

3、配置VPC跨账号网络实例授权

登录账号B，完成跨账号网络实例授权。操作见官方文档。需要完成VPC2的跨账号授权。

切换到账号A，继续配置转发路由器，添加VPC连接，操作见官方文档。这一步完成将VPC2添加到TR。

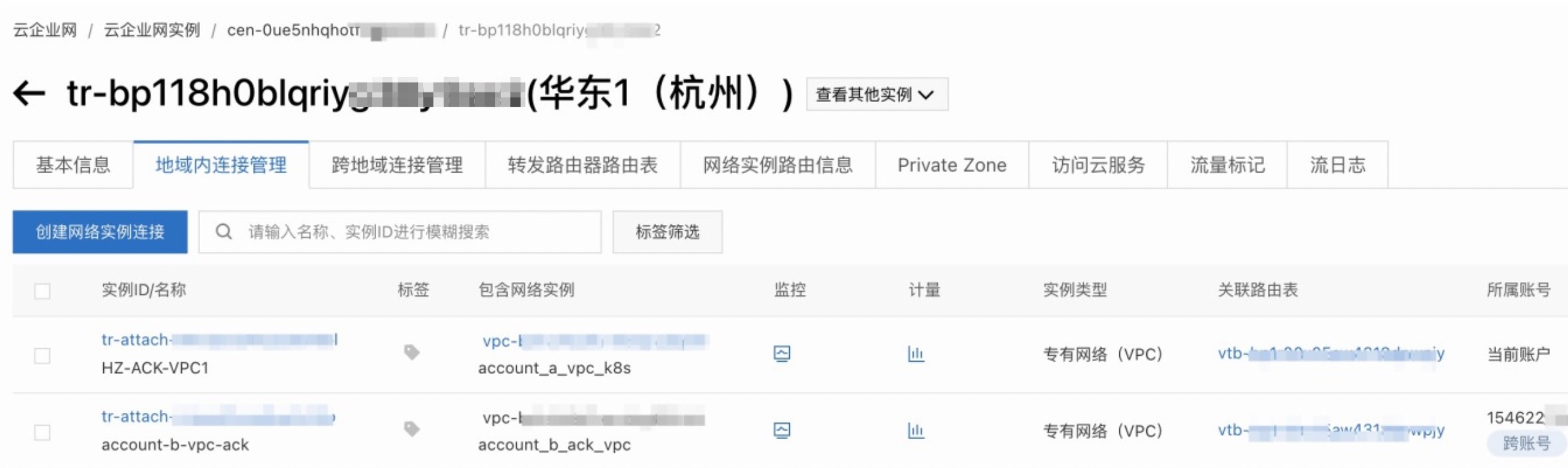

配置完成之后TR的截图：

完成这步操作之后，登录VPC1与VPC2的网络完成打通。

在VPC1与VPC2内分别创建ACK集群，验证POD网络连通性

1、登录账号A，选择VPC1网络，创建ACK集群。具体可以参考 开通ACK。

2、登录账号B，选择VPC2网络，创建ACK集群。具体可以参考 开通ACK。

3、分别在账号A与账号B内的集群创建POD。参考指令：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment-basic
  labels:
    app: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80
        resources:
          limits:
            cpu: "500m"

登录到A账号内的容器POD中ping 另外一个账号B中的容器IP，可以发现能够正常PING通。

场景二：通过PrivateZone来配置域名解析，实现ECS调用容器集群内的服务

数据规划

账号	VPC名称	VPC段	Vswitch段	备注	ServiceIP
账号A	VPC1	10.0.0.0/16	10.0.0.0/24	Node节点	172.16.0.0/24
			10.0.16.0/20	Pod节点
	VPC3	172.16.0.0/12	172.29.192.0/20	部署ECS	ECS主机： 172.29.196.3

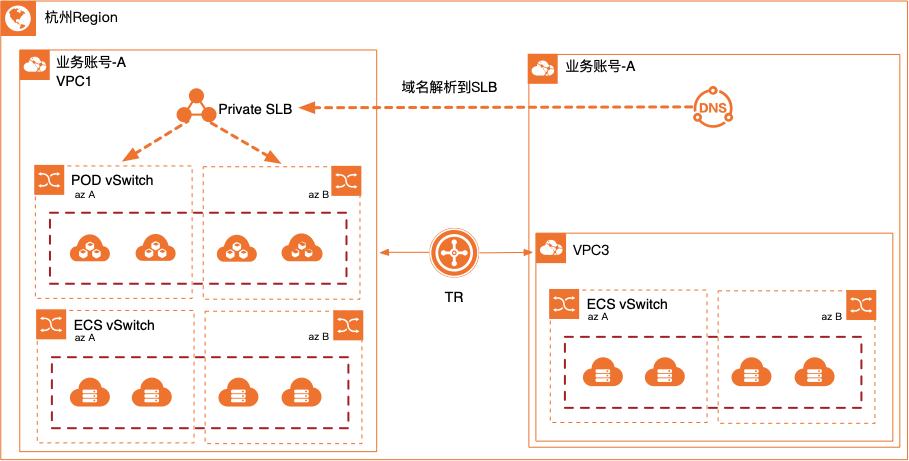

架构图

把VPC3添加到转发路由器

在场景1的基础环境内，把VPC3添加到转发路由器。这样可以确保在VPC2内的主机访问到私有SLB地址。

1、登录账号A，配置转发路由器，添加VPC连接，操作见官方文档。

这一步，将VPC3添加到TR里面。

在账号A内的ACK集群上创建服务并配置域名

1、在ACK容器集群上执行如下指令：

apiVersion: v1
kind: Service
metadata:
  name: my-service1
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: intranet
  labels:
    app: nginx-svc
spec:
  selector:
    app: nginx
  ports:
  - protocol: TCP
    name: http
    port: 80
    targetPort: 80
  type: LoadBalancer

执行完这段指令返回的SLB地址：10.0.0.XX

2、在账号A的PrivateZone中配置域名解析

2.1、添加Zone及PrivateZone解析记录

2.2、关联/解关联VPC

参考截图：

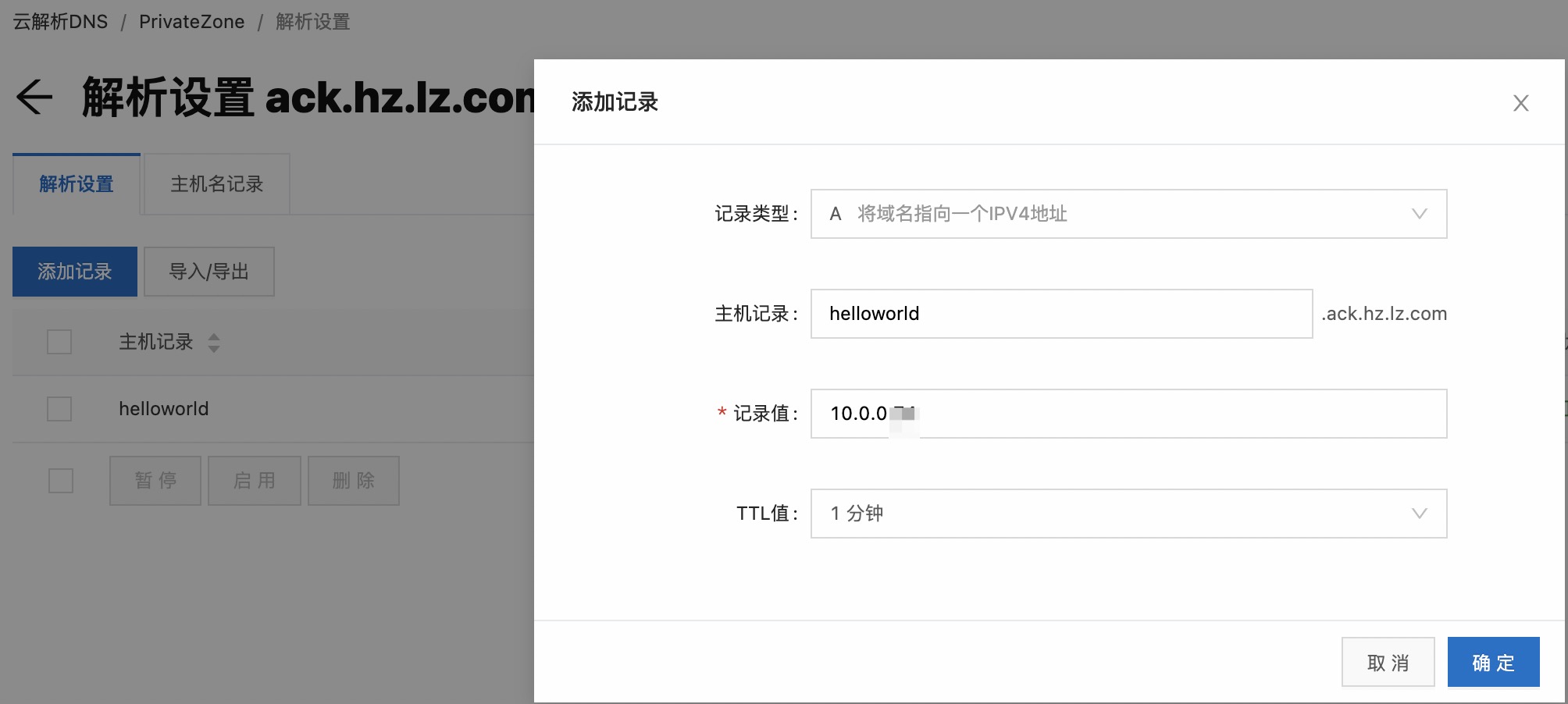

配置解析记录

在VPC3上的ECS主机PING测试

登录VPC3上的ECS发起PING 测试可以看到网络能够正常解析并可达。

[root@iZbp1h0edwd7 ~]# ping helloworld.ack.hz.lz.com
PING helloworld.ack.hz.lz.com (10.0.0.XX) 56(84) bytes of data.
64 bytes from 10.0.0.XX (10.0.0.XX): icmp_seq=1 ttl=101 time=1.27 ms

故障排除

CEN常见问题

CEN常见问题详情参见常见问题。

VPC常见问题

VPC常见问题详情参见常见问题。

ECS实例间ping不通的排查思路

ECS实例ping不通可以参见排查思路。

相关内容

• 基于CEN-TR的企业级云上互联方案
