基于操作日志实现业务资源事件关联分析
本方案以中心化审计日志归集及资源标签为基础，通过搭建日志处理服务，为操作日志新增具有业务语义的资源标签，向企业提供业务视角的审计日志查询方案。
方案概述
本方案以多账号操作日志统一归集与审计及资源标签为基础，通过搭建日志处理服务，为操作日志新增具有业务语义的资源标签，向企业提供业务视角的审计日志查询方案。
操作审计支持将日志归集到日志服务SLS，部署日志处理服务对日志消息进行监听消费，对数据清洗过滤后实时处理成用户关注的内容后再次写入SLS，支持生成用户关注的业务审计视图。日志处理过程主要为过滤掉用户不关心的操作事件、查询资源标签，从用户视角重新构建新的操作日志写入SLS，通过SLS的查询分析能力支持按标签查询用户关注的操作记录。
方案优势
提升审计效率
基于已归集的审计日志和资源标签，产出业务项目视角的审计视图，提升客户的操作日志审计效率和分析体验。
客户场景
从业务视角对操作日志进行审计
场景描述
企业在内部有多个业务单元或项目，存在资源被多个账号或业务单元共享的场景，多个业务单元或项目用户会对资源有变更操作。现有操作审计日志中能看到的只是事件类型、资源、账号维度的操作记录，不具备业务属性，在进行操作审计日志统计分析的时候缺乏业务视角，无法快速统计用户操作的资源属于什么业务单元、某个项目进行了哪些变更，只能线下手动进行关联，审计操作繁琐且成本高昂。
适用客户
完成操作审计配置，从业务视角对操作审计日志有统计分析诉求的企业客户。
客户案例
客户背景
某国内公司X为互联网电动汽车知名品牌，专注于针对一线城市年轻人的互联网时尚电动汽车的研发。
客户痛点
在一个UID下面，有多个RAM用户，这些用户对资源有变更操作，需要按项目的角度来统计哪些不同项目分别被哪些RAM User操作过，现有操作审计日志无法快速按项目统计。
实施方案
客户收益
基于已归集的审计日志和资源标签，产出业务项目视角的审计视图，有效提升用户的操作日志审计效率和审计体验。

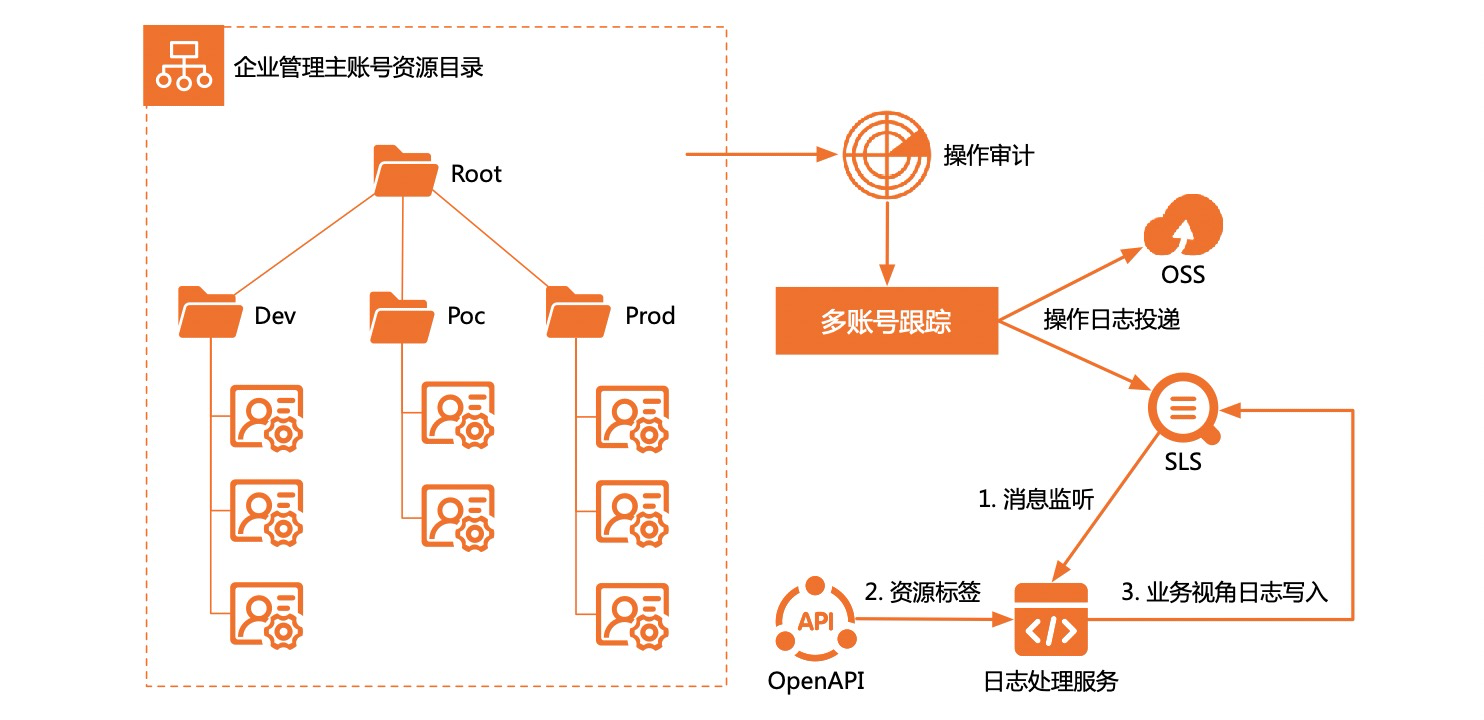

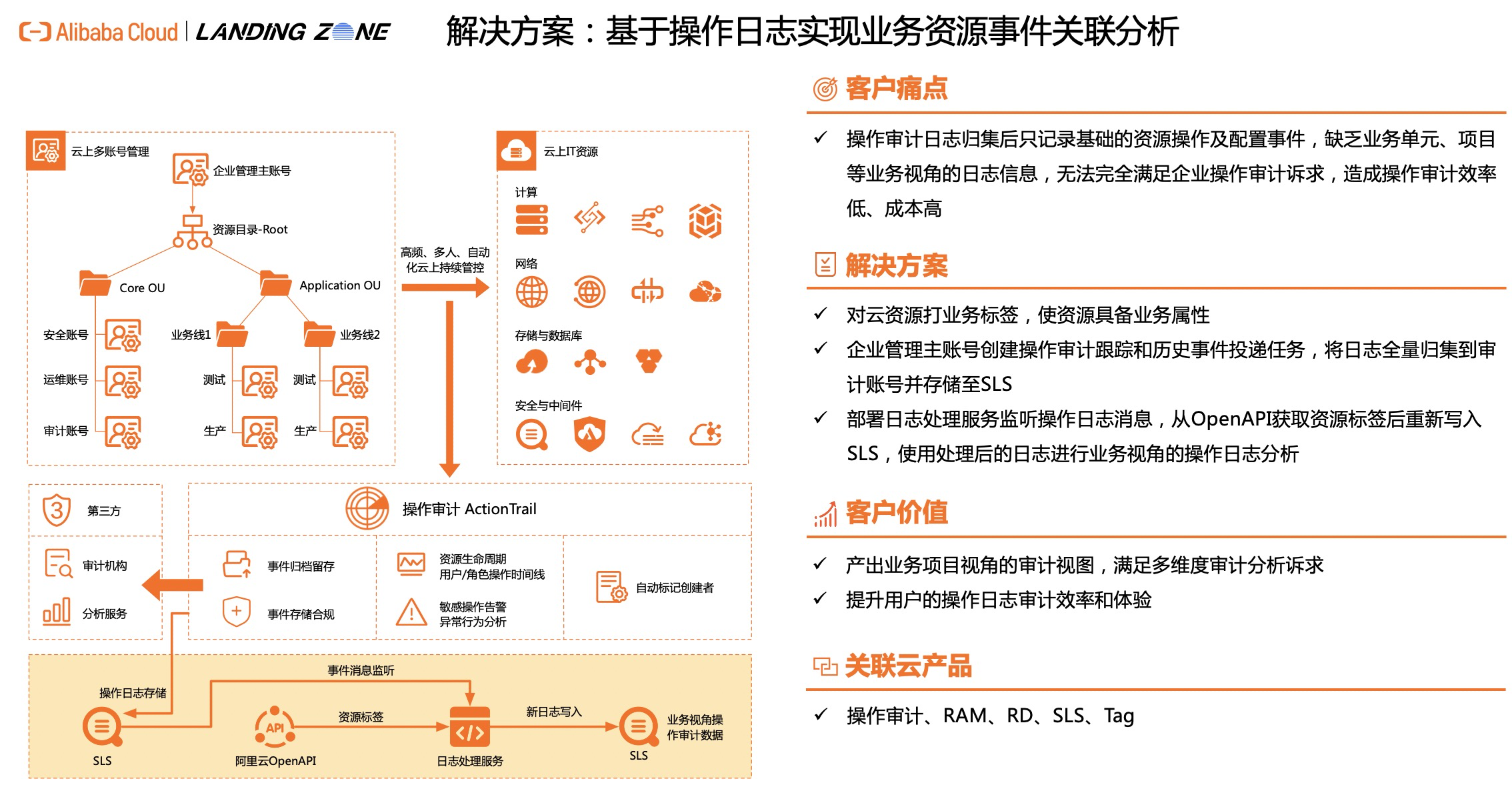

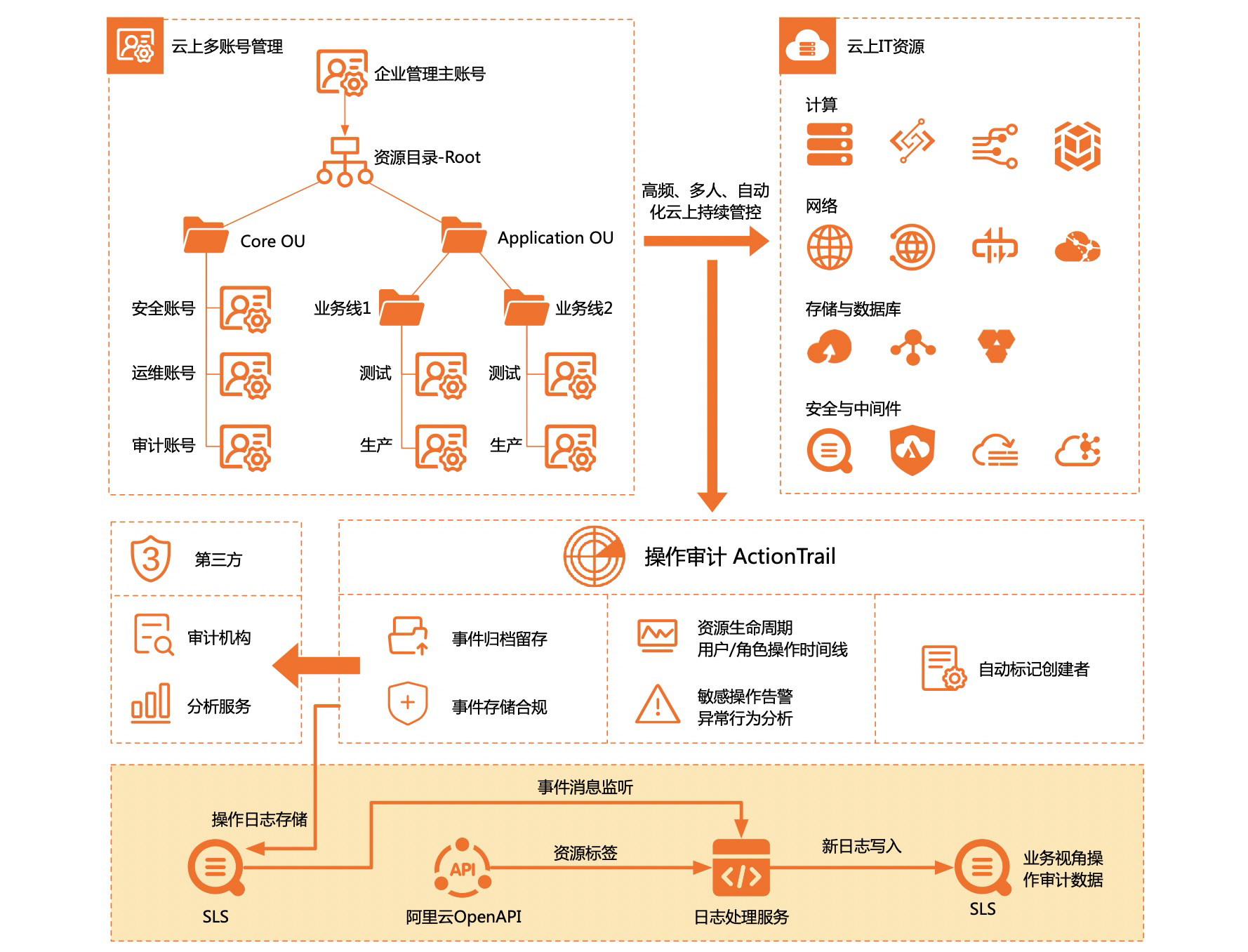

方案架构
关键流程：
- 在企业管理主账号已完成操作审计日志归集到SLS。
- 在相应账号下对关注的资源打标签，使资源具备业务属性。
- 在审计账号SLS创建新LogStore用于业务视角的日志存储，创建RAM用户及AccessKey用于供日志处理服务监听SLS消息、写入新LogStore。
- 在企业管理账号创建只读权限的RAM用户及AccessKey，用于日志处理服务读取所有账号的资源标签。
- 在ECS服务器部署启动Python日志处理服务。
- 日志处理服务对SLS日志消息进行过滤及操作事件处理、获取资源标签，将用户关注字段写入新LogStore。
- 在日志审计账号对新LogStore构建业务查询视图。
产品费用及名词
产品费用
|
产品名称 |
产品说明 |
产品费用 |
|
资源目录RD |
资源目录RD（Resource Directory）是阿里云面向企业客户提供的一套多级账号和资源关系管理服务。 |
免费，详情参见产品定价。 |
|
资源标签 |
标签是云资源的标识，可以帮助您从不同维度对具有相同特征的云资源进行分类、搜索和聚合，让资源管理变得更加轻松。 |
免费，详情参见计费方式。 |
|
操作审计ActionTrail |
操作审计（ActionTrail）帮助您监控并记录阿里云账号的活动，包括通过阿里云控制台、OpenAPI、开发者工具对云上产品和服务的访问和使用行为。您可以将这些行为事件下载或保存到日志服务或OSS存储空间，然后进行行为分析、安全分析、资源变更行为追踪和行为合规性审计等操作。 |
开通免费，详情参见产品计费。 |
|
日志服务SLS |
日志服务SLS是云原生观测与分析平台，为Log、Metric、Trace等数据提供大规模、低成本、实时的平台化服务。日志服务一站式提供数据采集、加工、查询与分析、可视化、告警、消费与投递等功能，全面提升您在研发、运维、运营、安全等场景的数字化能力。 |
收费，详情参见产品计费。 |
|
云服务器ECS |
云服务器ECS（Elastic Compute Service）是阿里云提供的性能卓越、稳定可靠、弹性扩展的IaaS（Infrastructure as a Service）级别云计算服务。 |
收费，详情参见产品计费。 |
|
访问控制RAM |
访问控制使您能够安全地集中管理对阿里云服务和资源的访问。您可以使用RAM创建和管理用户和组，并使用各种权限来运行或访问他们对云资源的访问。 |
免费。 |
名词解释
|
名称 |
说明 |
|
企业管理主账号 |
在企业拥有多个阿里云账号时，特指拥有管理其他账号资源权限的管理员账号。用于管理多账号，统一配置多账号身份权限，统一查看各云账号账单，统一配置审计规则并下发到各成员账号。 |
|
日志审计账号 |
一般在资源目录的Core资源夹中建议存在一个日志审计账号，专门用于存储云上收集的各种日志，并且仅有审计管理员使用的角色拥有对该日志账号的管控权限，实现运维管控权限和审计监管权限的隔离，避免出现恶意运维之后又能删除审计日志逃避司法追责的情况。该账号仅承担审计日志收集、留存和分析的职能，账号下不保有其他计算和数据库资源，与业务账号独立。这个账号在初始化的时候可以通过云治理中心生成。 |
安全性
资源目录权限
资源目录服务关联角色（AliyunServiceRoleForResourceDirectory）为资源目录集成服务提供可信访问通道，详情参见资源目录服务关联角色。
操作审计
操作审计管理权限相关，如RAM用户授权、服务关联角色、系统权限策略等详情参见管理权限。
AccessKey使用
- 需要使用企业管理主账号下RAM用户的AccessKey，该RAM用户需要拥有资源只读权限 ReadOnlyAccess和角色扮演AliyunSTSAssumeRoleAccess两个权限，用于日志处理服务读取资源目录账号下的资源标签。
- 需要使用日志审计账号下RAM用户的AccessKey，该RAM用户需要拥有SLS的读取及写入权限，用于监听日志消息及写入处理后的日志。
注意事项
操作审计
- 操作审计相关限制详情参见使用限制，地域支持详情参见支持操作审计的地域，云产品支持情况详情参见支持操作审计的云服务及事件。
- 企业需要为用于存储操作事件的SLS付费，根据自身需求设置新写入的日志保留天数。
日志处理服务可用性
方案中部署的日志处理Python服务若需要高可用，需要根据实际情况进行配置消费组信息、进行多套部署并进行异常处理加固。SLS SDK概述及异常处理等详情参见SDK参考。
标签使用限制
云产品对标签支持情况详情参见支持标签的云服务。
资源目录使用限制
资源目录及资源共享使用限制详情参见使用限制。
实施步骤
实施步骤中以ECS、SLB打标签及其操作事件为例进行部署验证。
实施准备
已完成审计日志归集
- 按照多账号操作日志统一归集与审计完成审计日志配置。
- 企业管理账号需确保已开启操作审计服务。
拥有运行Python环境的ECS及SLB资源
- ECS用于部署日志处理服务，具备Python3运行环境。
- 已有ECS、SLB，用于打标签并进行管控操作，进行日志写入验证。

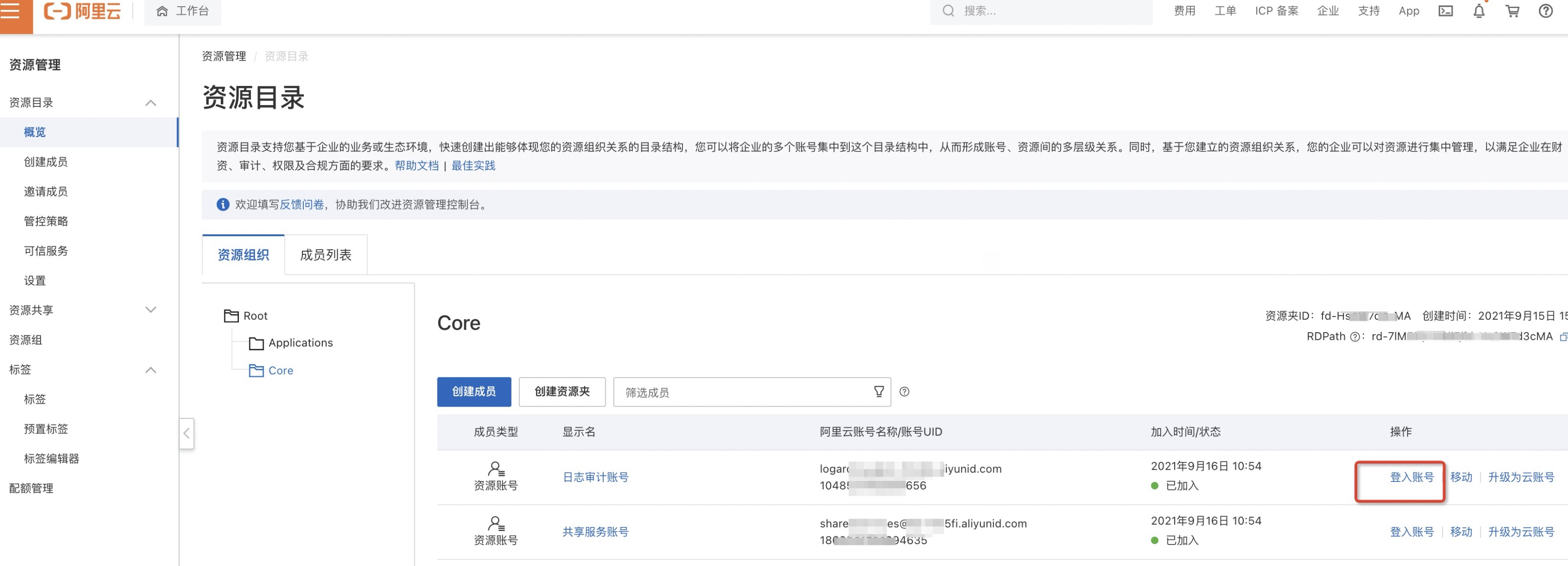

确保资源结构已创建，本方案中相应的账号UID及用途如下表
|
账号UID |
账号用途 |
|
114093xxxxxx7592 |
企业管理账号，即开通资源目录的账号 |
|
104853xxxxxx7656 |
日志审计账号（LoggingAccount），专门收集操作审计日志及资源配置数据的账号，与业务账号独立 通过Landingzone部署之后会默认在Core/文件夹下面创建LoggingAccount账号 |
|
133313xxxxxx3815 |
成员账号，该账号持有ECS等资源，用于测试资源配置数据变更 |
实施时长
在实施准备工作完成的情况下，本方案实施预计时长：45分钟。
操作步骤
为资源添打标签

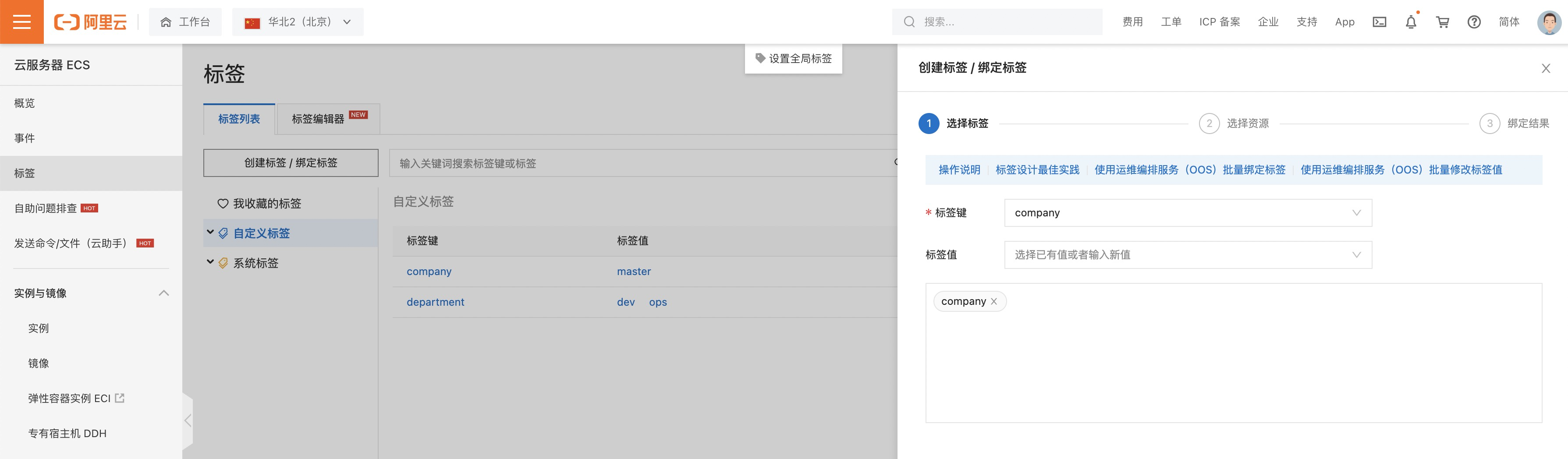

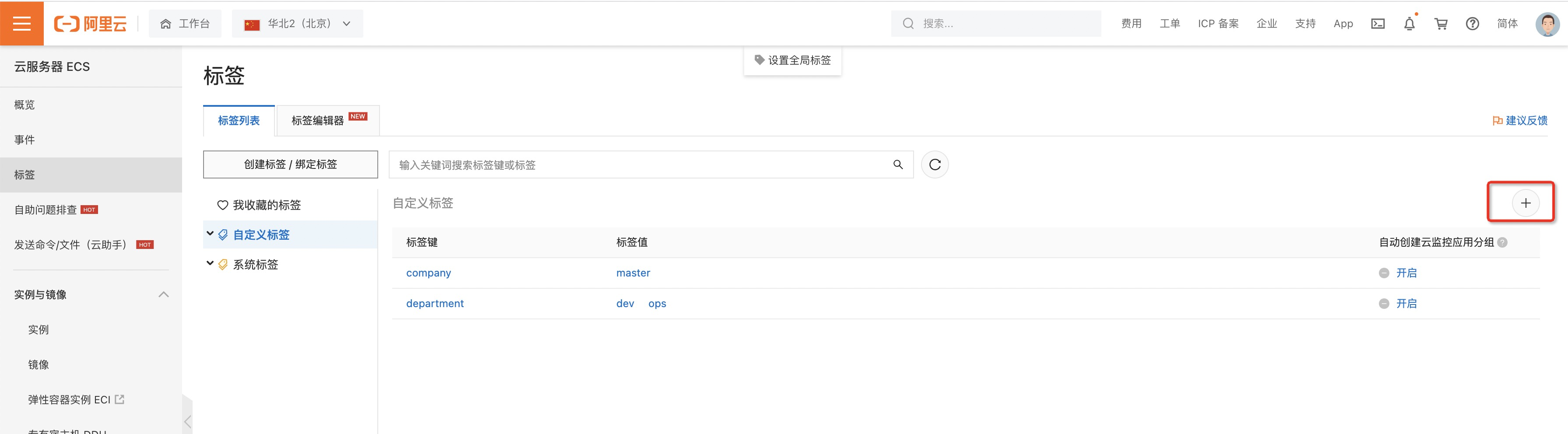

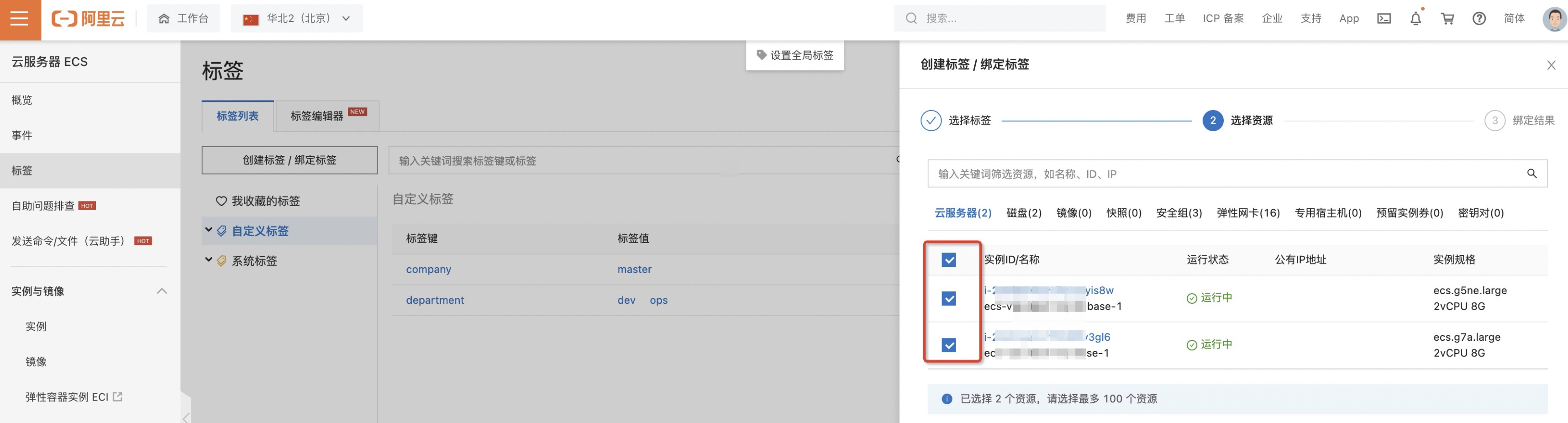

- 登录成员账号ECS控制台，为ECS打标签。如果资源已有标签可跳过此步骤。

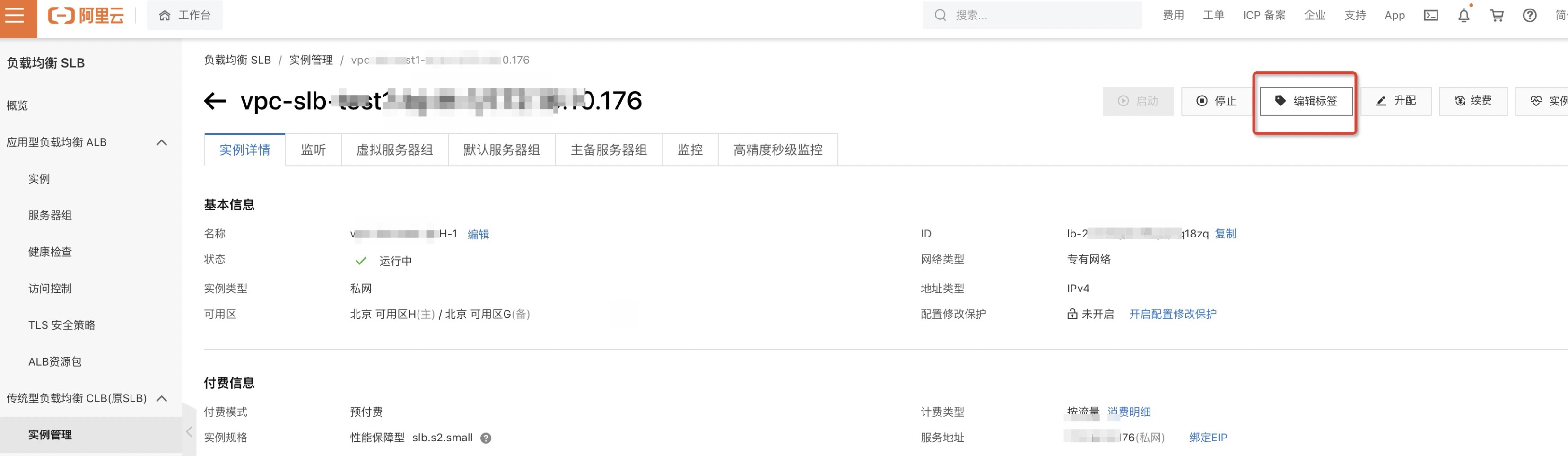

- 登录成员账号负载均衡控制台，为SLB打标签。如果资源已有标签可跳过此步骤。
创建日志审计目标LogStore

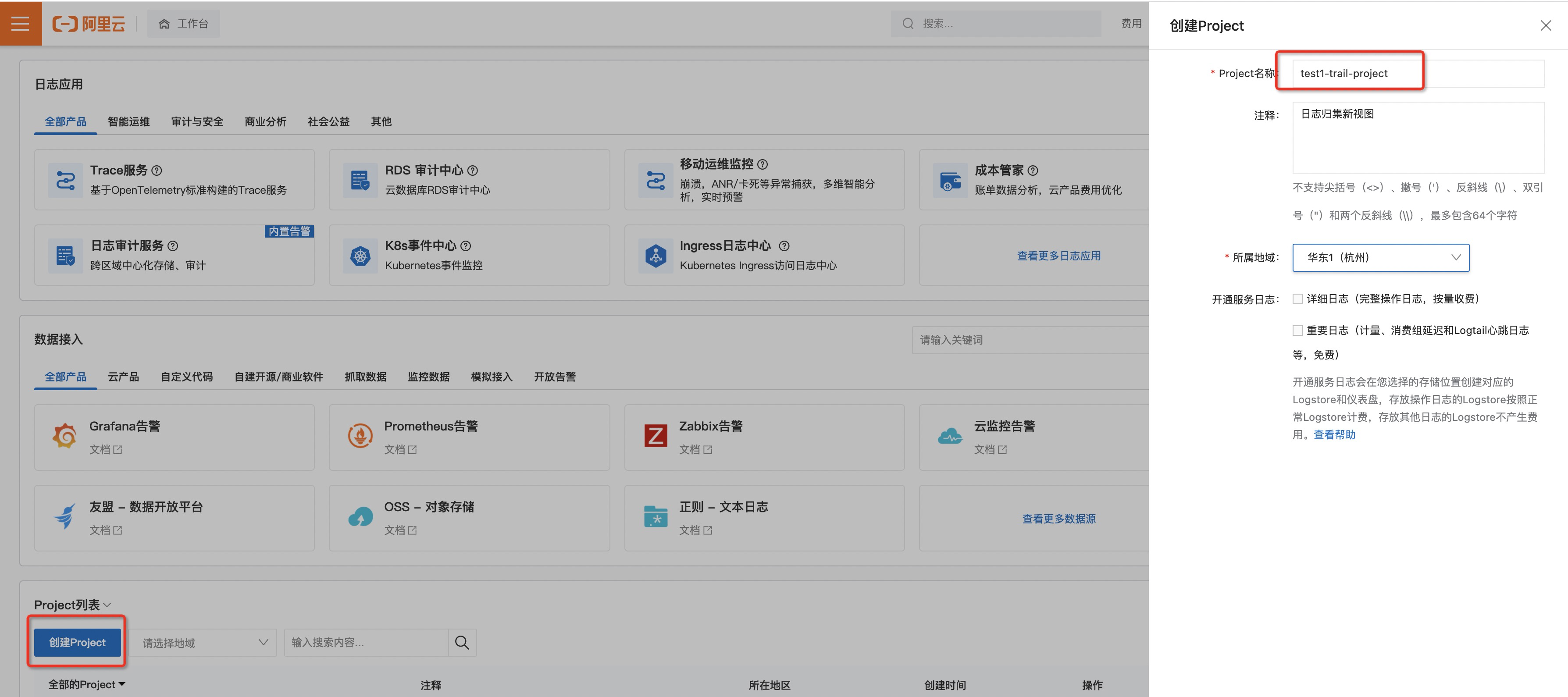

- 在日志服务控制台新建Project并记录名称备用，该Project用于存储处理后的日志，也可不新建使用已有Project。

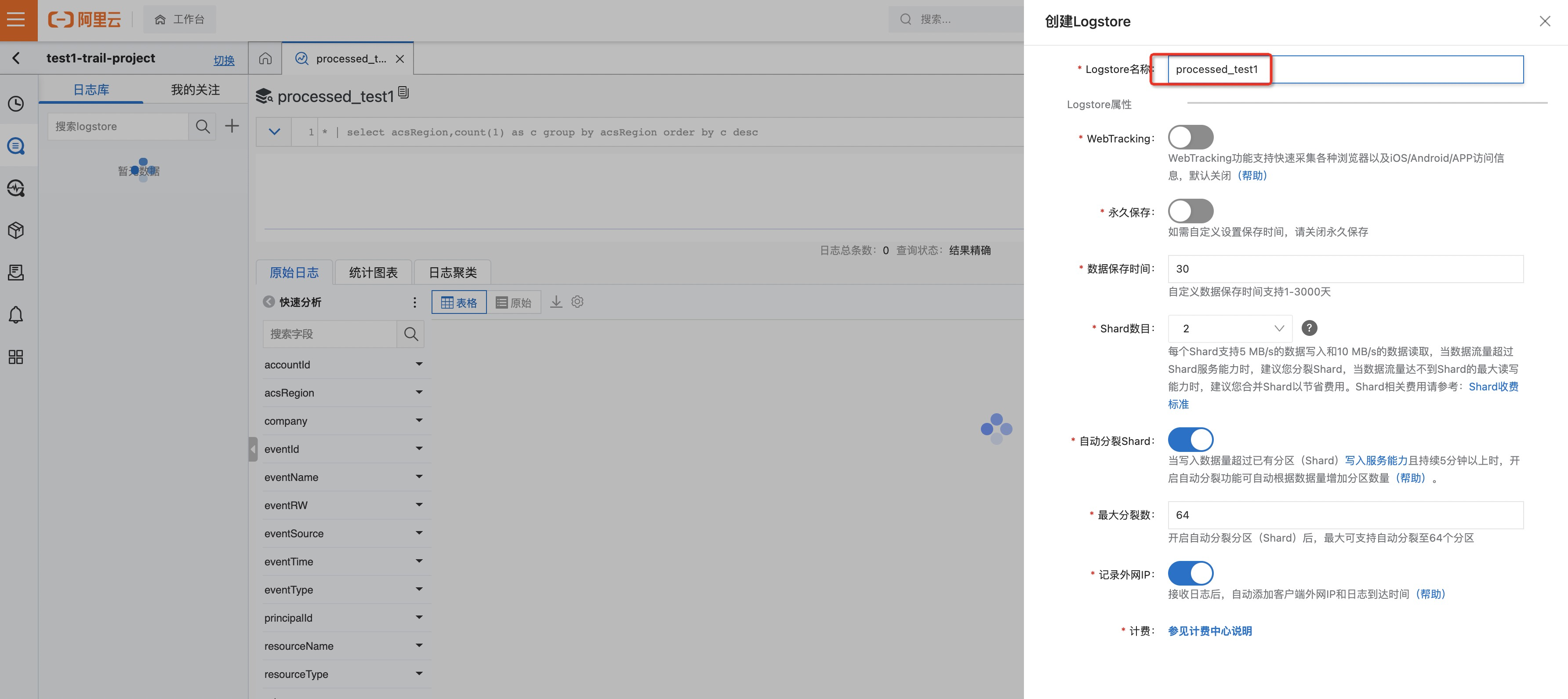

- 在新建的Project下新增LogStore，作为存储处理后的日志的LogStore，记录LogStore名称备用。
新建RAM用户及AccessKey

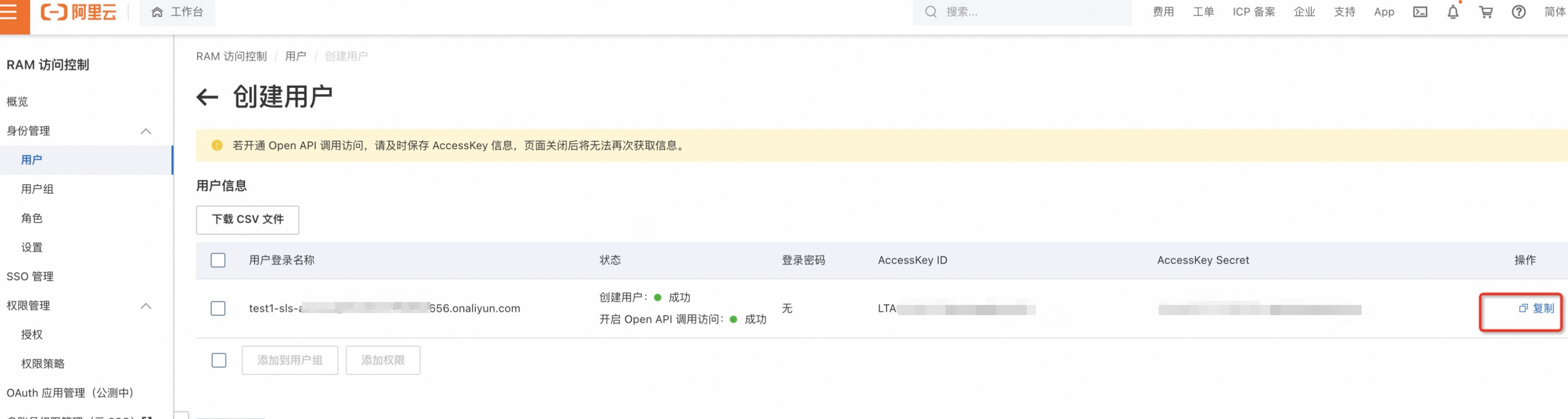

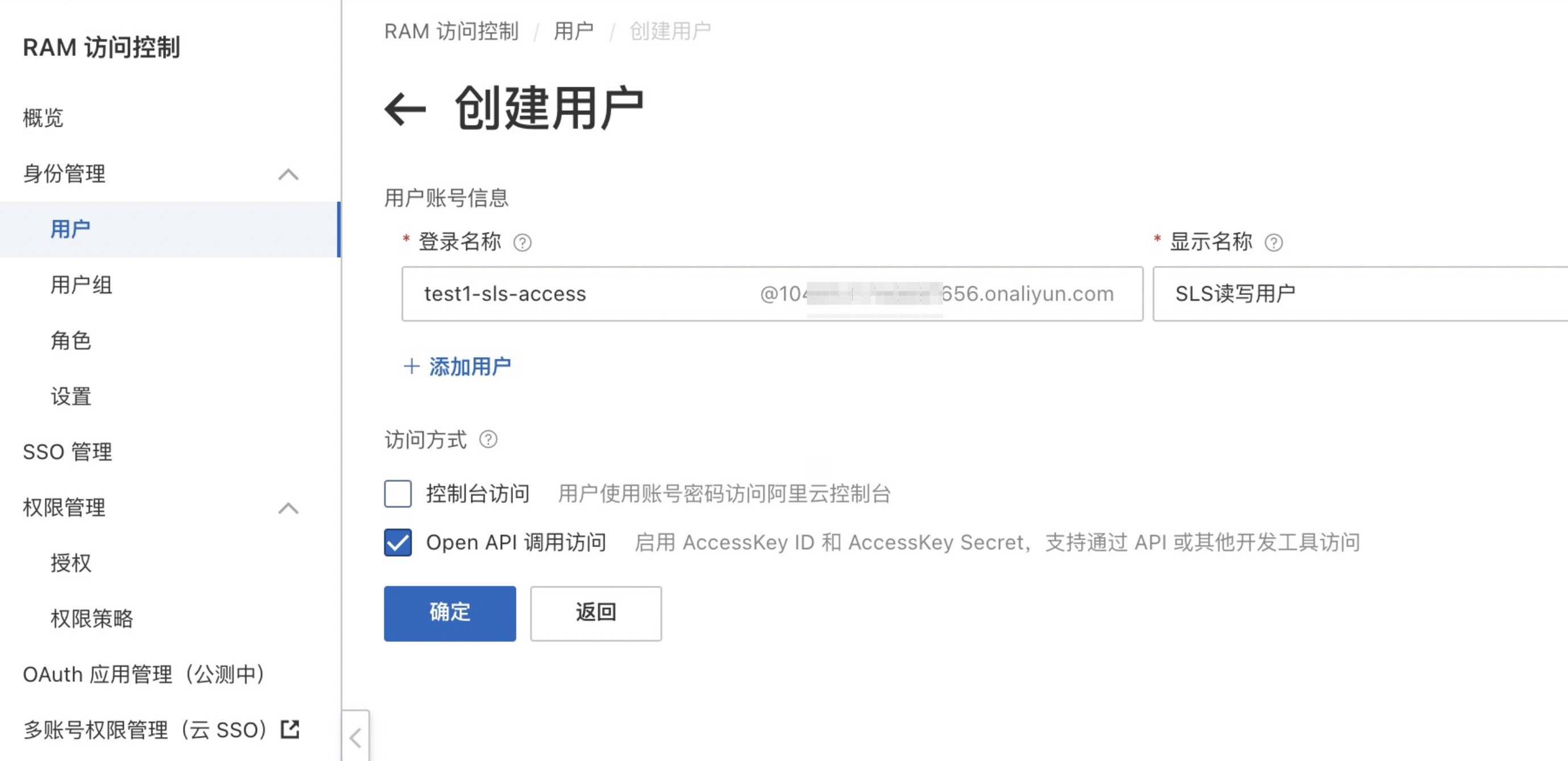

- 登录日志审计账号RAM控制台，新建RAM用户后复制保存AccessKey备用，该AccessKey用于日志处理服务的SLS消息消费以及处理后的日志写入。

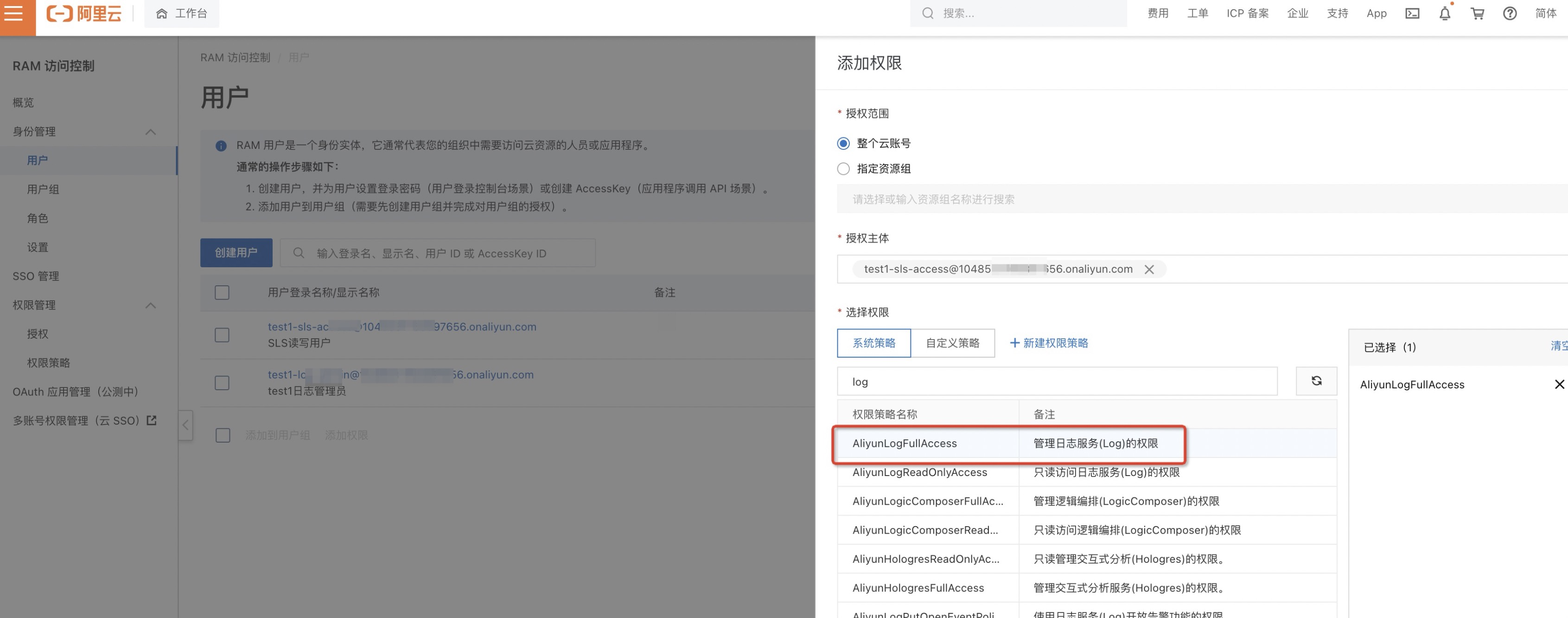

- 为日志审计账号新建的RAM用户授予日志服务管控权限。

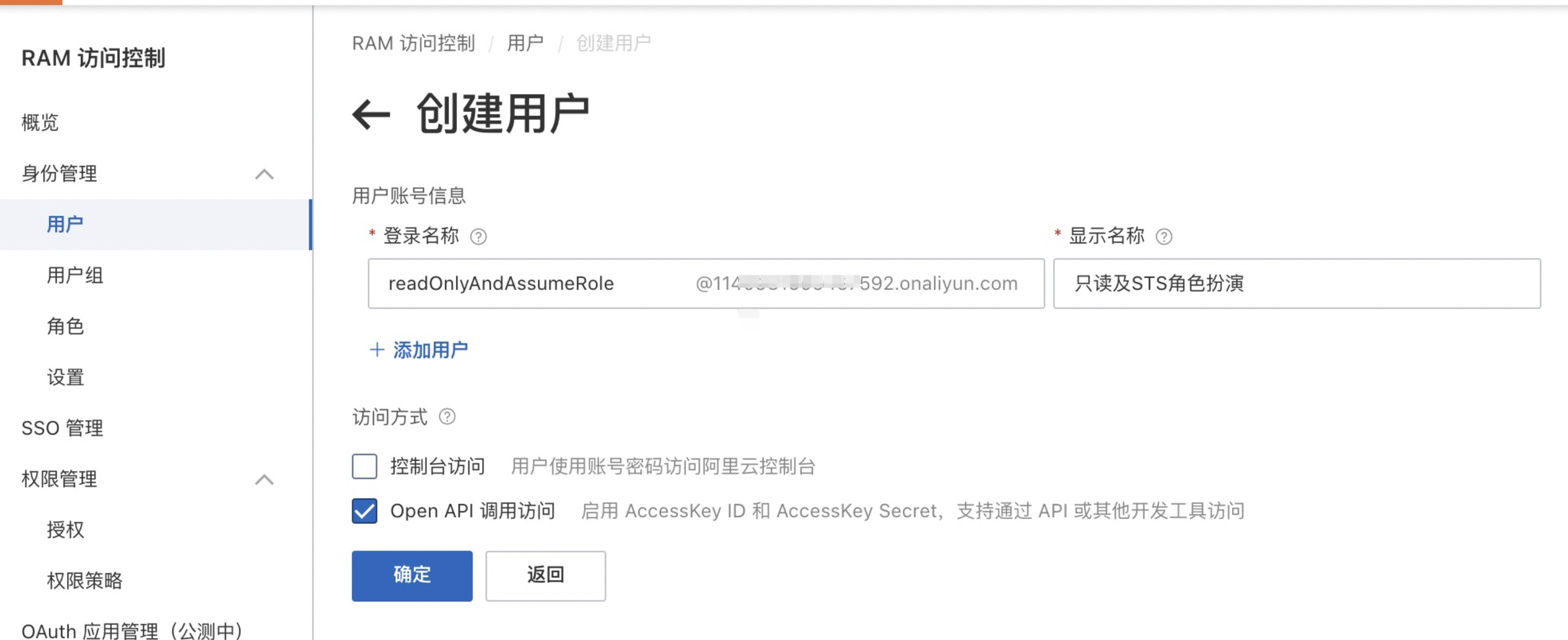

- 切换到管理账号RAM控制台，新建RAM用户后保存AccessKey备用，用于日志处理服务读取所有账号的ECS/SLB等资源信息。

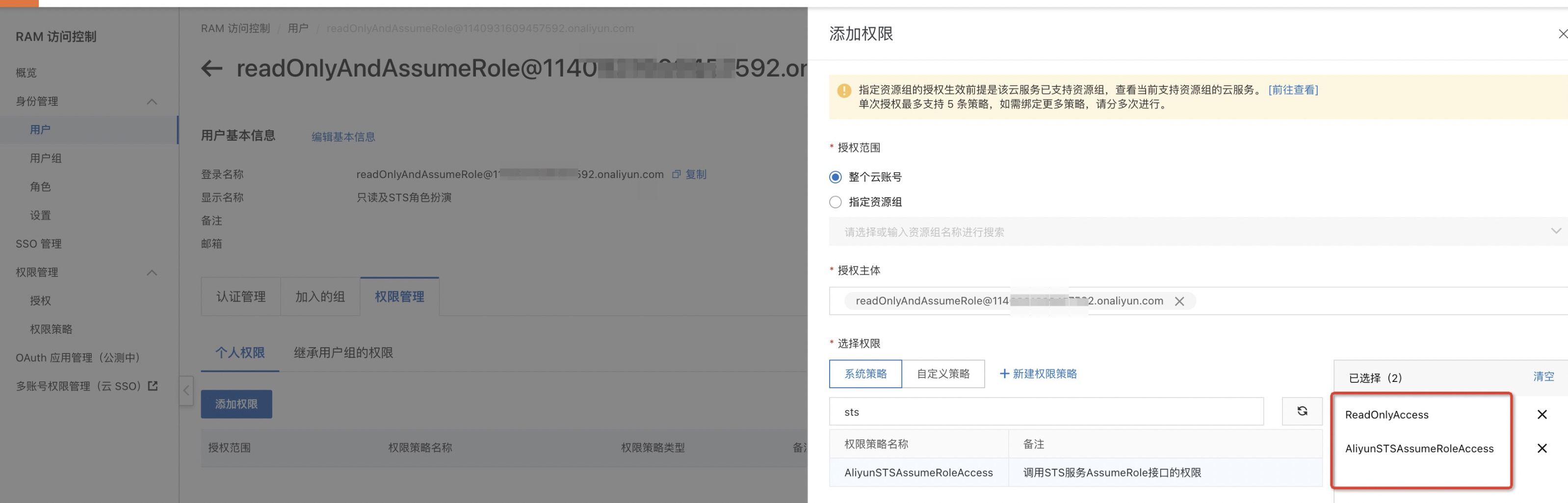

- 按最小授权原则，为管理账号新建的RAM用户授予只读和STS角色扮演权限，用于日志处理服务读取管理账号的资源信息、扮演资源目录角色读取成员账号的ECS/SLB等资源标签信息。日志处理服务读取成员账号的资源信息时，会使用该管理账号的RAM用户，扮演为成员账号的资源目录角色ResourceDirectoryAccountAccessRole进行资源数据读取，该角色在成员账号纳入管理账号资源目录时已经自动创建。
部署日志处理服务
- 确保要部署日志处理服务的服务器已安装Python环境，在服务器上安装阿里云相关Python SDK，本方案使用Python3。
# 安装阿里云 SDK 核心库
pip3 install aliyun-python-sdk-core
# 安装阿里云 STS SDK
pip3 install aliyun-python-sdk-sts
# 安装阿里云 日志服务SLS SDK
pip3 install aliyun-log-python-sdk
# 安装阿里云 ECS SDK
pip3 install aliyun-python-sdk-ecs
# 安装阿里云 SLB SDK
pip3 install aliyun-python-sdk-slb- 修改下面代码配置，填入管理账号UID、源LogStore、目标LogStore、AccessKey等配置信息，配置完成后运行Python脚本启动日志处理服务，服务会持续消费SLS源日志库，当操作事件类型为“写入”时会进行处理并写入目标LogStore。代码示例中收到ECS及SLB的操作日志时会去查询资源标签，每个标签都会向目标LogStore写入单独字段，需要查询其它资源类型的标签时引入相应sdk依赖，在query_resource_tags函数中添加类型支持即可。
# encoding: utf-8
import time
import json
from aliyun.log.consumer import *
from aliyun.log import *
from aliyunsdkcore.client import AcsClient
from aliyunsdkcore.auth.credentials import AccessKeyCredential
from aliyunsdkcore.auth.credentials import StsTokenCredential
from aliyunsdkecs.request.v20140526.ListTagResourcesRequest import ListTagResourcesRequest as EcsListTagResourcesRequest
from aliyunsdkslb.request.v20140515.ListTagResourcesRequest import ListTagResourcesRequest as SlbListTagResourcesRequest
from aliyunsdksts.request.v20150401.AssumeRoleRequest import AssumeRoleRequest
# SLS消息消费组
sls_consumer_group_name = 'g2'
sls_consumer_name = 'c2'
# SLS endpoint
sls_endpoint = 'cn-hangzhou.log.aliyuncs.com'
# SLS 源project
sls_source_project = 'testl1-trail-project'
sls_source_logstore = 'actiontrail_test212'
# SLS 目的project
sls_target_project = 'test1-trail-project'
sls_target_logstore = 'processed_test1'
# SLS AccessKey
sls_access_key = ''
sls_secret_key = ''
# 管理账号UID
admin_account_id = '1140931609457592'
# 查询资源(如ecs/slb/vpc)标签所需AK，使用管理账号RAM用户的AK，RAM用户需具备所有资源读取和STS角色扮演权限
resource_access_key = ''
resource_secret_key = ''
# 需要处理的event的serviceName，如ecs/slb/vpc/oss/cloudsso/sts，为空表示处理所有
need_process_service = []
# need_process_service = ['ecs', 'slb', 'vpc', 'oss']
# 是否只处理写事件，建议开启True
only_process_write_event = True
class SampleConsumer(ConsumerProcessorBase):
shard_id = -1
last_check_time = 0
def initialize(self, shard):
self.shard_id = shard
def process(self, log_groups, check_point_tracker):
for log_group in log_groups.LogGroups:
items = []
for log in log_group.Logs:
item = dict()
item['time'] = log.Time
for content in log.Contents:
item[content.Key] = content.Value
items.append(item)
log_items = dict()
log_items['topic'] = log_group.Topic
log_items['source'] = log_group.Source
log_items['logs'] = items
for item in log_items['logs']:
"""

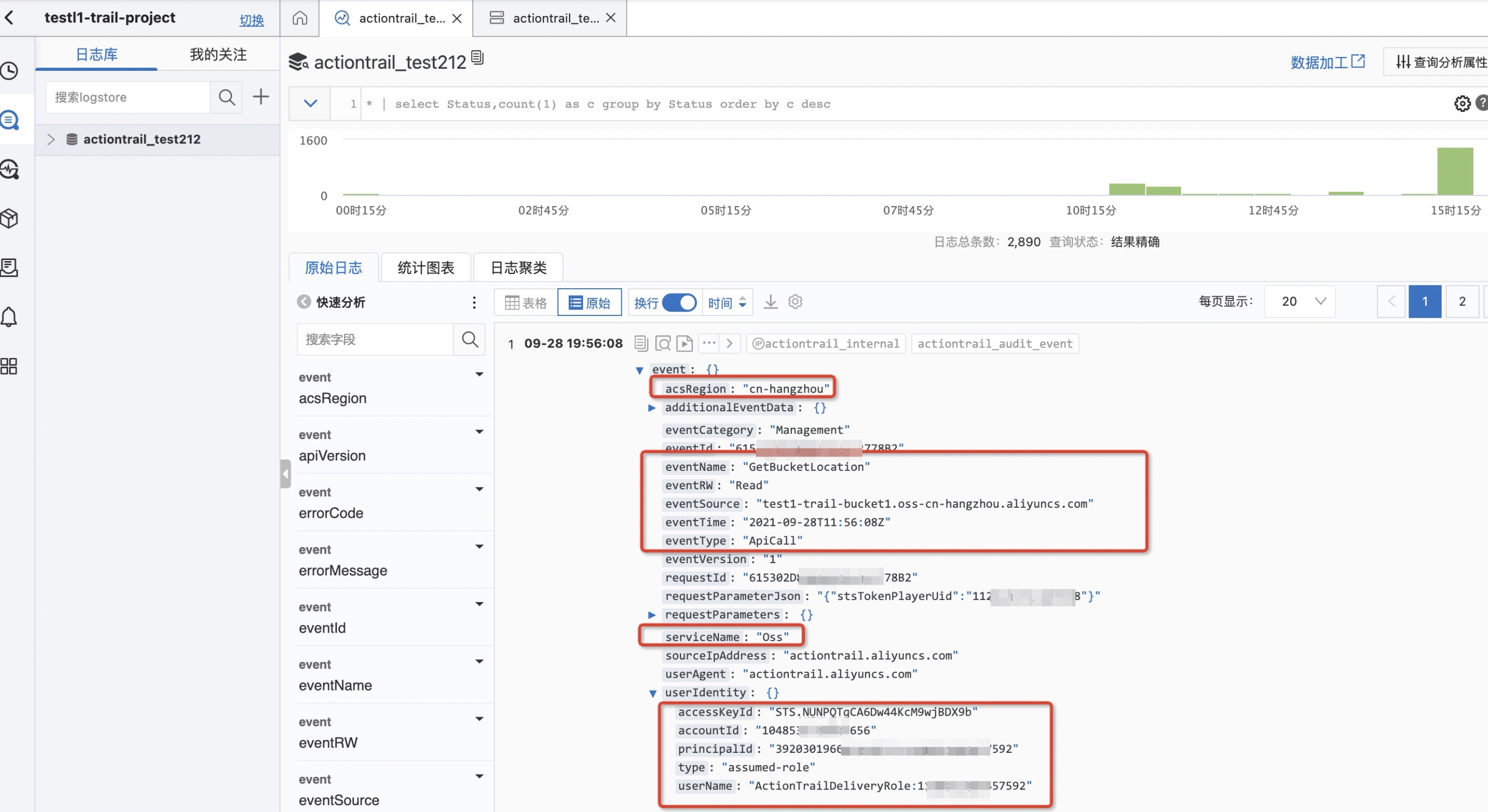

item格式
{'time': 1632708969, 'event': '{"acsRegion":"cn-beijing","serviceName":"Ecs","xxx":"xxx"}'}
"""
if 'event' not in item:
continue
log_item_event = parse_json(item['event'])
# 只处理写事件
if only_process_write_event and log_item_event['eventRW'] != 'Write':
continue
# 只处理关心的service event
if need_process_service and str(log_item_event['serviceName']).lower() not in need_process_service:
continue
print('\noriginEvent:' + str(item))
try:
# 构建新事件，只包含所关心的字段
new_log_item_event = build_new_event(log_item_event)
print('\nnewEvent:' + str(new_log_item_event))
# 查询资源标签
res_tags = query_resource_tags(new_log_item_event['accountId'],
new_log_item_event['serviceName'],
new_log_item_event['acsRegion'],
new_log_item_event['resourceName'])
print('\nresTags:' + str(res_tags))
# 构建写入sls的tuple
log_tuples = build_log_item_tuples(new_log_item_event, res_tags)
print('\nlogTuples:' + str(log_tuples))
# 写入sls
put_logs(log_tuples)
except Exception:
import traceback
traceback.print_exc()
return check_point_tracker.get_check_point()
current_time = time.time()
if current_time - self.last_check_time > 3:
try:
self.last_check_time = current_time
check_point_tracker.save_check_point(True)
except Exception:
import traceback
traceback.print_exc()
else:
try:
check_point_tracker.save_check_point(False)
except Exception:
import traceback
traceback.print_exc()
# None means succesful process
# if need to roll-back to previous checkpoint，return check_point_tracker.get_check_point()
return None
def shutdown(self, check_point_tracker):
try:
check_point_tracker.save_check_point(True)
except Exception:
import traceback
traceback.print_exc()
def build_new_event(log_item_event):
if 'resourceType' not in log_item_event or 'resourceName' not in log_item_event:
log_item_event['resourceType'] = ''
log_item_event['resourceName'] = ''
if 'principalId' not in log_item_event['userIdentity']:
log_item_event['userIdentity']['principalId'] = ''
new_log_item_event = {
'eventId': log_item_event['eventId'],
'eventName': log_item_event['eventName'],
'eventRW': log_item_event['eventRW'],
'eventSource': log_item_event['eventSource'],
'eventTime': log_item_event['eventTime'],
'eventType': log_item_event['eventType'],
'acsRegion': log_item_event['acsRegion'],
'serviceName': log_item_event['serviceName'],
'resourceType': log_item_event['resourceType'],
'resourceName': log_item_event['resourceName'],
'accountId': log_item_event['userIdentity']['accountId'],
'principalId': log_item_event['userIdentity']['principalId'],
'userName': log_item_event['userIdentity']['userName'],
'userType': log_item_event['userIdentity']['type'],
}
return new_log_item_event
def assume_res_dir_role(account_id):
request = AssumeRoleRequest()
request.set_accept_format('json')
request.set_RoleSessionName("ResourceDirectoryAccountAccessRoleSession")
request.set_RoleArn("acs:ram::" + str(account_id) + ":role/ResourceDirectoryAccountAccessRole")
client = AcsClient(resource_access_key, resource_secret_key)
response = client.do_action_with_exception(request)
print(str(response, encoding='utf-8'))
return parse_json(str(response, encoding='utf-8'))
def query_resource_tags(account_id, resource_type, region_id, resource_id):
# 若需新增其它资源标签查询在此添加代码
if 'ecs' in str(resource_type).lower():
request = EcsListTagResourcesRequest()
elif 'slb' in str(resource_type).lower():
request = SlbListTagResourcesRequest()
else:
return []
request.set_accept_format('json')
request.set_ResourceType("instance")
request.set_ResourceIds([resource_id])
if account_id == admin_account_id:
# 若是管理账号下资源，直接使用自己的ak
resource_access_credentials = AccessKeyCredential(resource_access_key, resource_secret_key)
else:
# 成员账号，管理账号扮演资源目录角色获取STS令牌
rd_role = assume_res_dir_role(account_id)
resource_access_credentials = StsTokenCredential(rd_role['Credentials']['AccessKeyId'],
rd_role['Credentials']['AccessKeySecret'],
rd_role['Credentials']['SecurityToken'])
client = AcsClient(region_id=region_id, credential=resource_access_credentials)
response = client.do_action_with_exception(request)
print(region_id + ' originTagResponse:' + str(response, encoding='utf-8'))
response_json = parse_json(str(response, encoding='utf-8'))
if response_json is not None and 'TagResources' in response_json and 'TagResource' in response_json['TagResources']:
return response_json['TagResources']['TagResource']
else:
return []
def parse_json(content):
try:
return json.loads(content)
except Exception as e:
return None
def build_log_item_tuples(log_dict, tags):
log_tuples = []
for k, v in log_dict.items():
log_tuple = (k, v)
log_tuples.append(log_tuple)
for tag in tags:
log_tuple = (tag['TagKey'], tag['TagValue'])
log_tuples.append(log_tuple)
return log_tuples
def put_logs(log_tuples):
print("ready to put logs for %s" % sls_target_logstore)
log_item = LogItem()
log_item.set_contents(log_tuples)
log_group = [log_item]
request = PutLogsRequest(sls_target_project, sls_target_logstore, "", "", log_group, compress=False)
sls_log_client = LogClient(sls_endpoint, sls_access_key, sls_secret_key)
sls_log_client.put_logs(request)
print("put logs for %s success " % sls_target_logstore)
def main():
client_worker = None
try:
option = LogHubConfig(sls_endpoint, sls_access_key, sls_secret_key, sls_source_project, sls_source_logstore,
sls_consumer_group_name, sls_consumer_name,
cursor_position=CursorPosition.END_CURSOR,
heartbeat_interval=6,
data_fetch_interval=1)
client_worker = ConsumerWorker(SampleConsumer, consumer_option=option)
print('********start consume********')
client_worker.start()
client_worker.join()
except Exception as ex:
print(ex)
print('********end consume********')
client_worker.shutdown()
if __name__ == '__main__':
main()目标日志库添加索引及验证

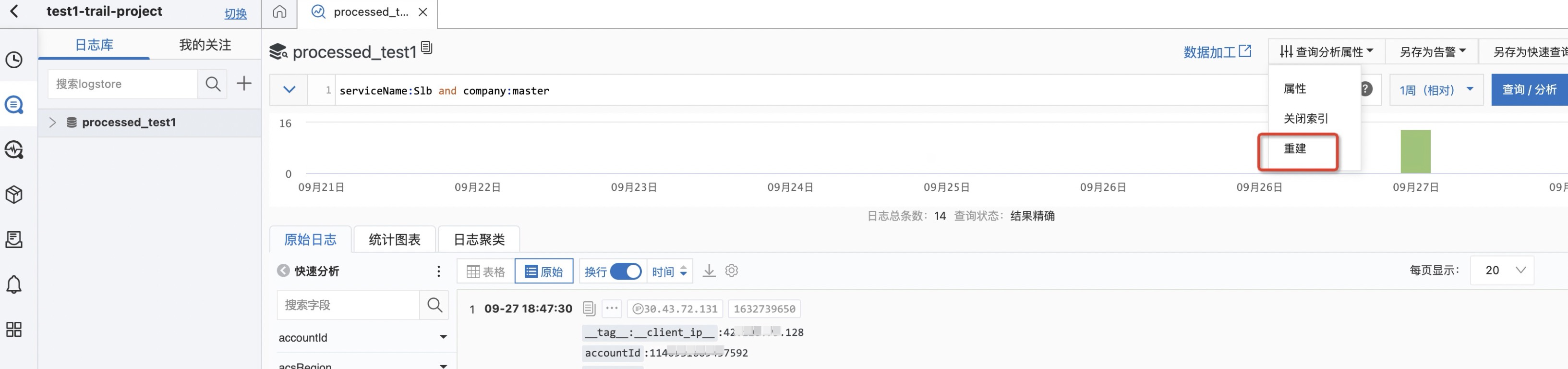

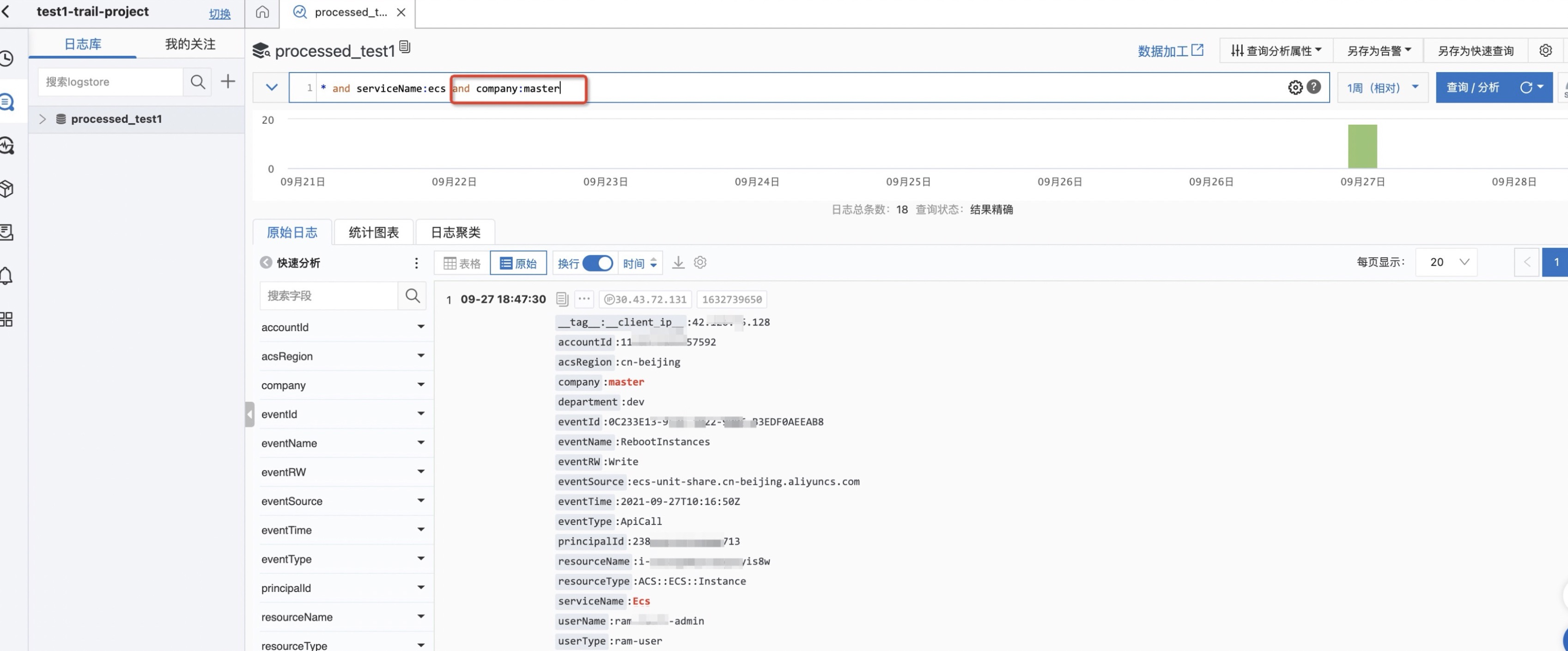

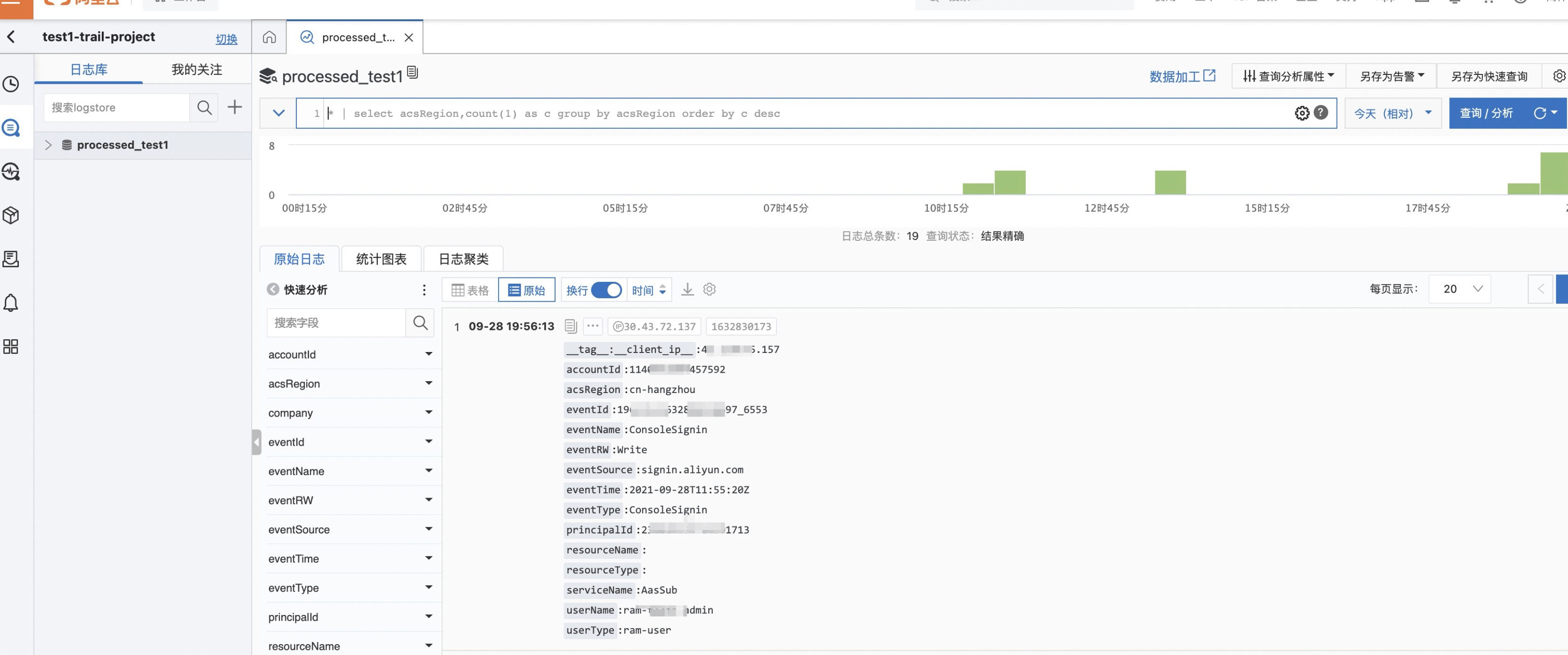

- 登录日志审计账号日志服务控制台，可查看目标日志库写入情况。

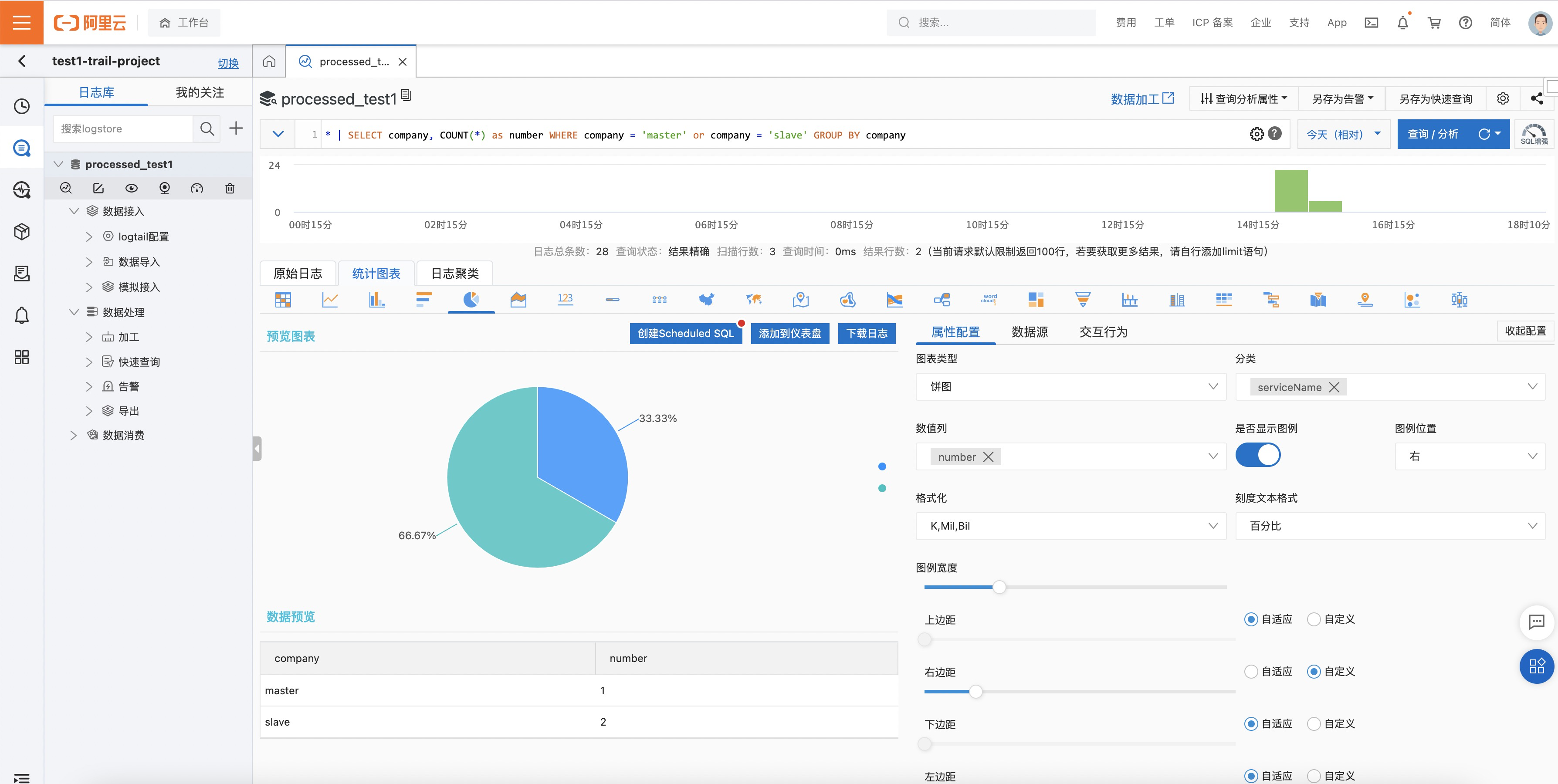

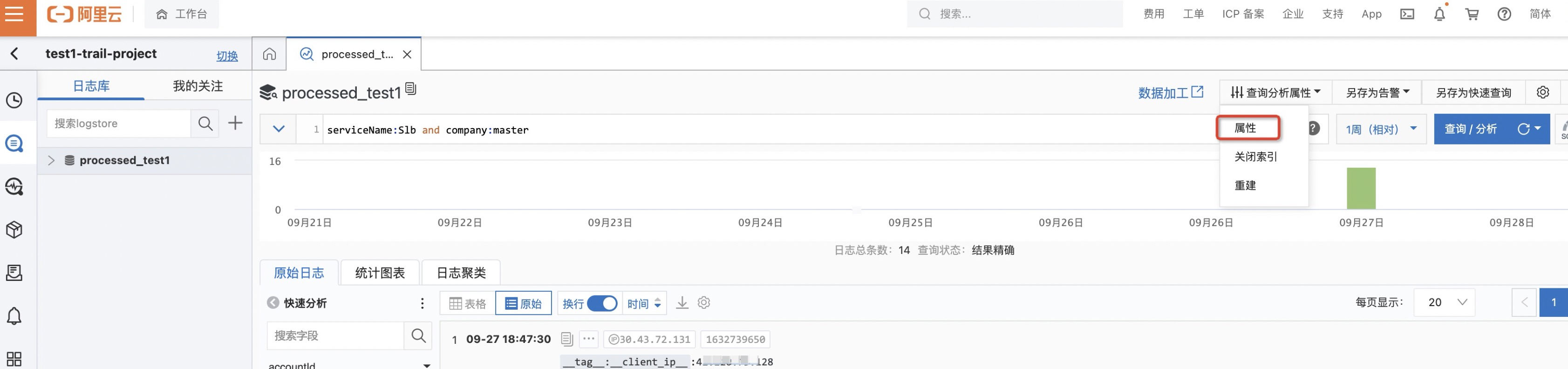

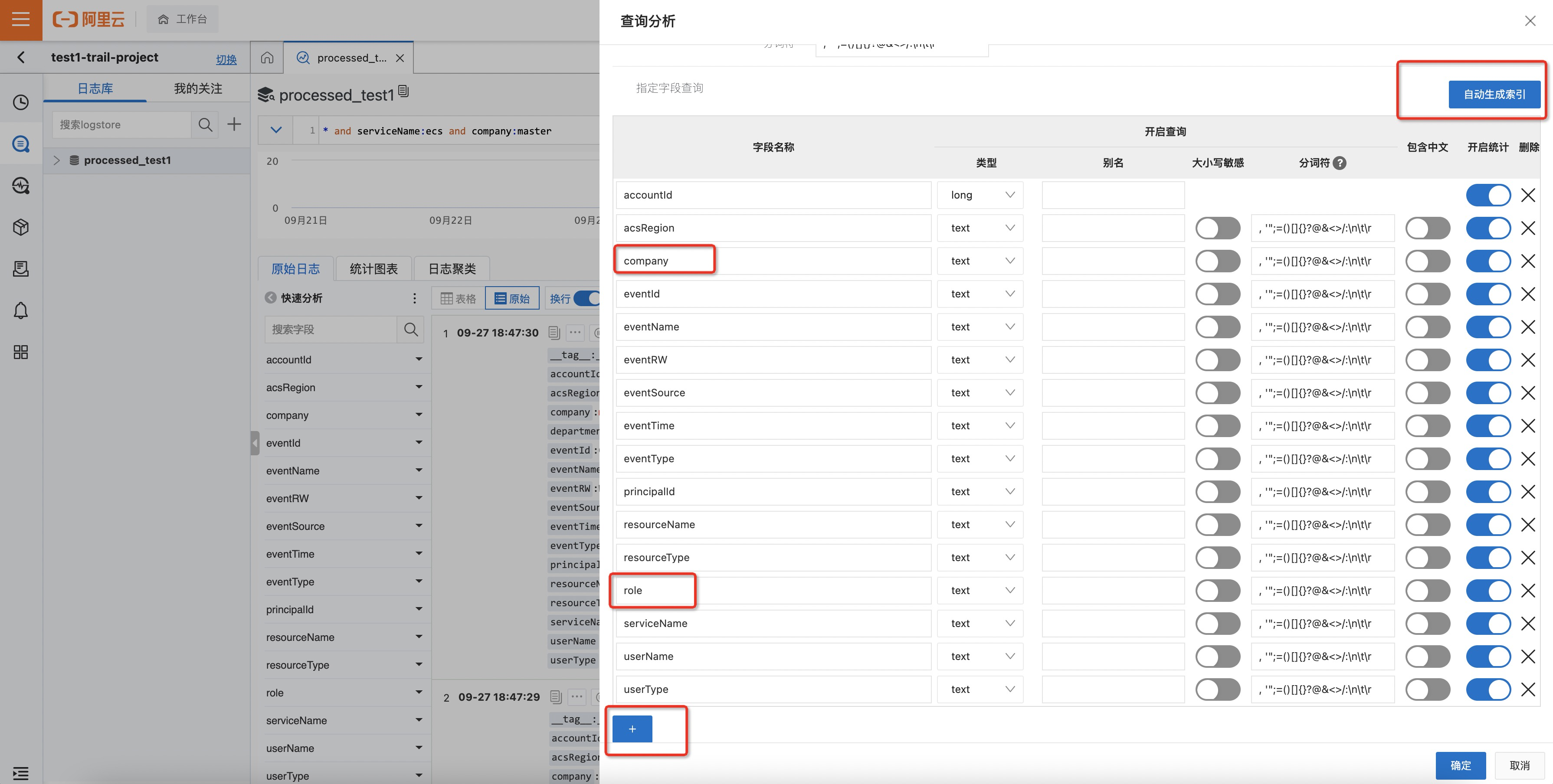

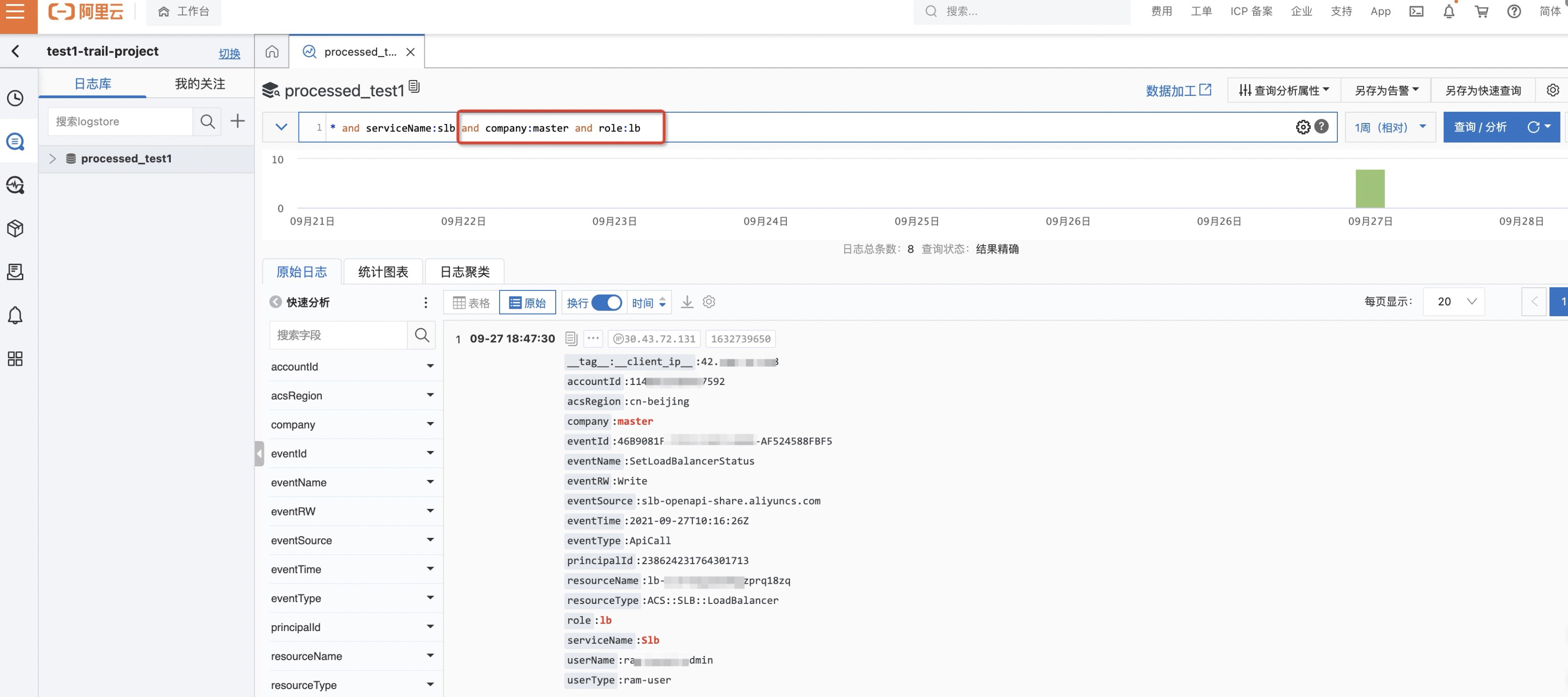

- 建立字段索引，用于支持单字段查询分析。如果是标签字段，点击自动生成索引后可能无法自动出现在列表内，需要点击“+”号手动添加标签Key到列表中，例如company、role标签。
- 按需重建索引。建立索引后只对之后的日志写入生效，如果需要按字段查询历史数据需要进行索引重建。
- 验证资源变更日志数据写入。对SLB、ECS进行变更类操作后等待片刻，可按资源类型及标签等字段查询处理后的日志。
- 按业务标签查询，快速构建统计视图。
故障排除
SLS
日志服务问题详情参见常见问题，SDK异常处理详情参见错误处理。
操作审计
操作审计常见问题详情参见常见问题。
资源目录
资源目录常见问题处理详情参见常见问题。
