与三方监管机构网络互联方案

方案概述

我们面对传统大B客户，例如金融机构、医疗、制造类企业，较多的存在多DC互联地址冲突问题。例如金融机构与三方监管机构上报数据，监管机构需指定分配访问地址，医院/药店与医保局地址规划问题，拉专线后地址冲突问题等等。该方案即针对上述场景，利用阿里云VPC 私网NAT网关来实现云上云下地址冲突互访、监管机构指定通讯IP等方案，让云上企业客户轻松应对监管挑战。

方案优势

满足与监管机构对接诉求

使用指定地址与对接机构对接，满足对接机构限定地址互访的需求。通过阿里云标准VPC NAT及转发路由器产品能力，解决了金融机构与三方监管机构通过NAT转换来满足监管机构的互联地址管理要求，支撑云上企业客户与三方监管机构的业务互联场景。

安全隔离

业务和对接地址管理隔离，业务系统地址无需向外部机构暴露，避免被攻击。

管理更简单

VPN、专线等多种私网连接方式接入统一私网入口网关，便于监控及运维管理。

客户场景

使用指定地址与监管机构对接

场景描述

云上VPC与三方金融等监管机构互联场景下，应监管机构网段要求，存在如下两个需求：

1、阿里云侧需支持公网私用地址。

2、阿里云侧需完成云上VPC源地址转换成监管分配的地址。

适用客户

需要使用指定地址与监管机构对接的企业客户。

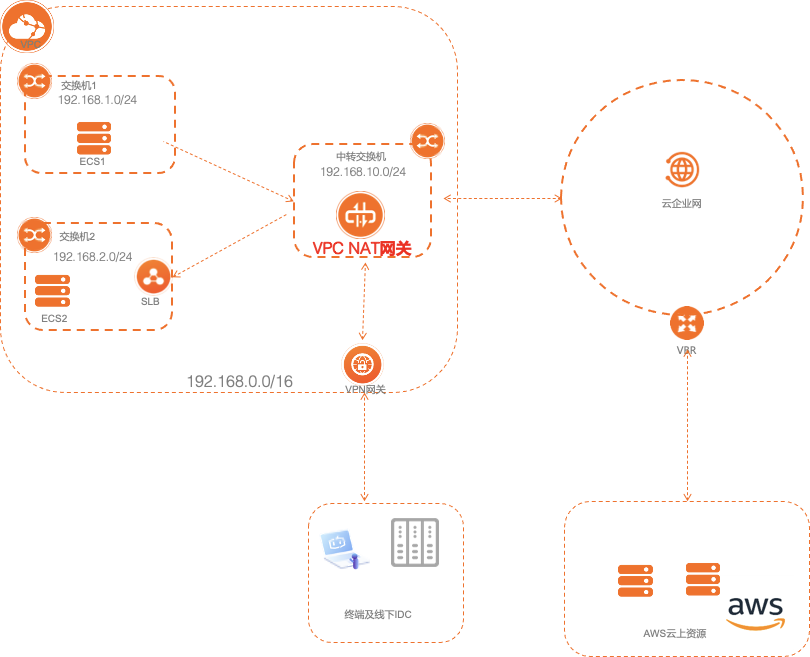

使用指定地址与云上云下通信

场景描述

企业内部网络进行多云或IDC互通，需要指定地址互访，对接多云对端只希望加白有限地址，需要使用指定地址作为源地址访问。因地址冲突通过VPC NAT交付的标准方案，同时不限于金融与三方机构互联，也可以适用于企业客户上云与IDC互联、云服务与线下IDC打通，如果有类似网段冲突或者限制的客户场景。

适用客户

存在网段冲突、需要使用指定地址与其它云或IDC互访的企业客户。

客户案例

客户背景

某东南亚非常受欢迎的一款电子钱包企业。自2017年以来在当地被广泛接受，涵盖在线商店和实体商店，提供购物，用餐、旅行、电影等支付服务。随时随地充值预付款，支付账单，还可以通过数字商店以优惠的价格购买各种数字凭证。

客户痛点

• 指定地址互访：对接多云对端只希望加白有限地址，需要使用指定地址作为源地只访问。
• 安全隔离性：业务地址不能对外部暴露，只使用特定私网地址开放业务互访。
• 需要易运维：统一私网入口网关，便于监控运维管理。

实施方案

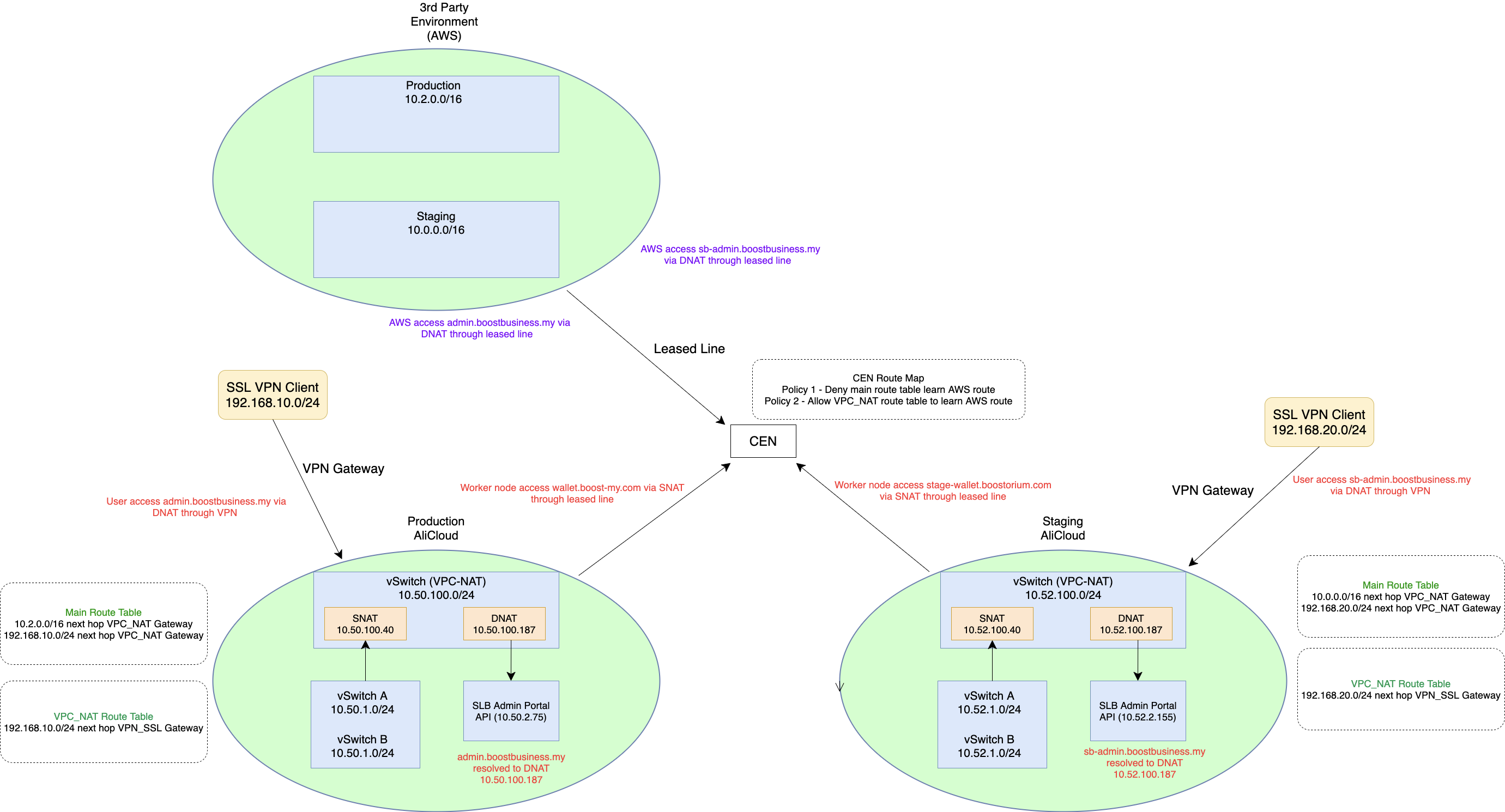

实施架构图

客户收益

• 使用指定地址与对接机构对接，满足对接机构限定地址互访的需求。
• 业务和对接地址管理隔离，业务系统地址无需向外部机构暴露，避免被攻击。
• VPN、专线等多种私网接入的统一私网入口网关，便于监控及运维管理。

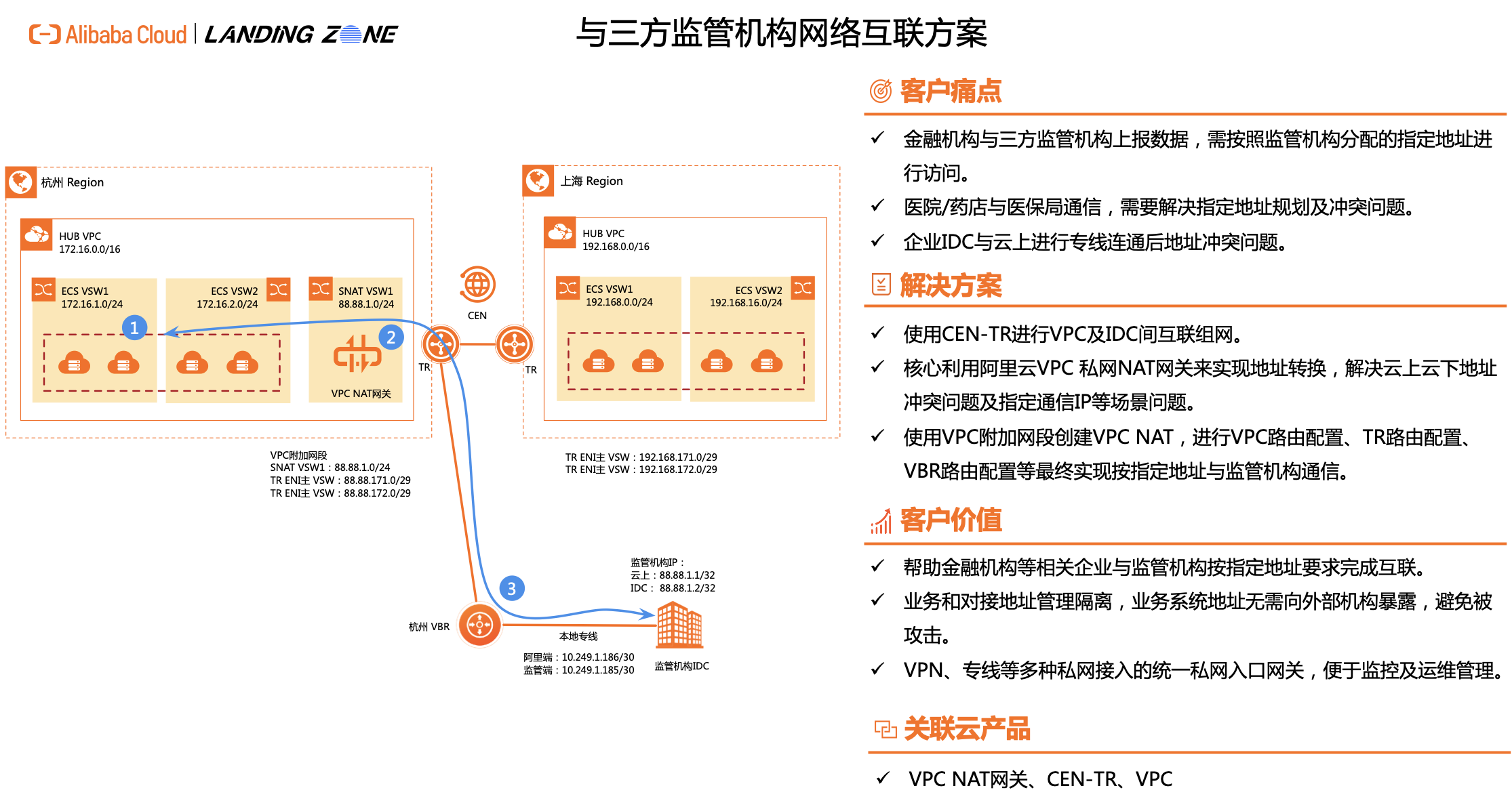

方案架构

使用VPC NAT网关对云上VPC网段做NAT源地址映射，转换成监管提供的地址访问IDC，满足IDC正常回包给云上的要求完成通信。图示中箭头为业务访问方向，包含访问及回包路径。配置NAT网关后需要进行路由配置，方案中涉及访问节点1为VPC默认系统路由表，节点2为NAT所在的子网路由表，节点3为VBR路由表。

VPC NAT网关

使用建议

• VPC NAT网关要求您在创建时选择VPC，并且需要指定VPC内的交换机。为了便于路由配置，建议您使用独立交换机。
• NAT IP地址是在SNAT功能或DNAT功能中用于源或目的地址转换的IP地址。VPC NAT网关创建成功后，系统会使用VPC NAT网关所在交换机的网段作为默认NAT IP地址段，使用默认NAT IP地址段中的一个IP地址作为默认NAT IP地址。您可以在默认地址段中添加NAT IP地址，也可以新建地址段并添加NAT IP地址。

SNAT及DNAT

由于当前单个VPC NAT仅能实现源地址转换SNAT或目的地址转换DNAT，若客户需求同时存在SNAT和DNAT需求，故从项目交付的简易程度简易，有如下建议：

• 部署两个独立的SNAT网关和DNAT网关，同时需要利用CEN-TR的静态路由能力来实现流量的引流。
• 云上到线下DC仅做SNAT，线下到云上利用DC的路由器或者防火墙等硬件设备来实现DNAT。

产品费用及名词

产品费用

产品名称	产品说明	产品费用
云企业网	云企业网CEN（Cloud Enterprise Network）是运行在阿里云私有全球网络上的一张高可用网络。云企业网通过转发路由器TR（Transit Router）帮助您在跨地域专有网络之间，专有网络与本地数据中心间搭建私网通信通道，为您打造一张灵活、可靠、大规模的企业级云上网络。	收费，详情参见产品计费。
转发路由器TR	转发路由器TR（Transit Router）提供连接网络实例、添加自定义路由表、添加路由条目、添加路由策略等丰富的网络互通和路由管理功能。本文为您介绍企业版和基础版转发路由器工作原理。	收费，详情参见产品计费。
NAT网关	阿里云NAT网关（NAT Gateway，简称NAT）提供公网NAT和私网NAT两种功能。公网NAT网关通过自定义SNAT、DNAT规则可为云上服务器提供对外公网服务、及主动访问公网能力；私网NAT网关(也即VPC NAT网关)可使VPC内的ECS实例通过私网地址转换服务，实现VPC与VPC之间、及VPC与线下IDC互访能力。	收费，详情参见产品定价。
专有网络VPC	专有网络VPC（Virtual Private Cloud）是您专有的云上私有网络。您可以完全掌控自己的专有网络，例如选择IP地址范围、配置路由表和网关等，您可以在自己定义的专有网络中使用阿里云资源，如云服务器、云数据库RDS和负载均衡等。	本身免费，详情参见产品计费。

安全性

对接安全

方案中业务系统地址和监管对接地址管理隔离，业务系统地址无需向外部机构暴露，避免被攻击。

NAT网关安全

NAT网关的SNAT功能具有安全防护的能力，只有当VPC内的ECS实例主动访问外部才可以建立连接进行通信，而外部无法主动访问VPC内的ECS实例。SNAT功能会屏蔽VPC内ECS实例对外的端口，保护VPC内的ECS实例免受外部的入侵和攻击，详情参见产品优势。

VPC安全性

专有网络VPC具有安全可靠、灵活可控、灵活可用以及较强的可扩展性，详情参见产品优势及访问控制。

注意事项

白名单

公网私用白名单

方案中涉及到公网私用，需要联系阿里云开白名单才能够实施，白名单主要包括：

• VPC User CIDR白名单，需要提供账号UID、VPC实例ID、需要加白的网段（例如88.88.1.0/24），提工单加白。
• VBR互联地址公网私用白名单，提工单加白。

实施步骤

本章内容主要以方案架构中金融机构与三方监管机构互联为背景，云上源地址转换（SNAT）功能的落地部署介绍。以下步骤为了验证可行性，建议先让客户在测试VPC做实施验证。

实施准备

• 确保客户已经创建VPC、云企业网转发路由器TR、VPC NAT等产品，并通过高速通道-物理专线与IDC已经完成内网互联。
• 本章节主要聚焦VPC NAT、高速通道VBR和TR等产品的配置，以上产品的购买、基础配置不再本章节赘述。
• 已按照注意事项中的描述完成白名单添加。
• 具体产品的购买和基础配置可参考以下最佳实践：

• 专线接入流程
• 创建独享专线连接
• 本地IDC通过专线访问云服务器
• CEN-TR转发路由器快速入门

实施时长

在实施准备工作完成的情况下，本方案实施预计时长：60分钟。

实施步骤

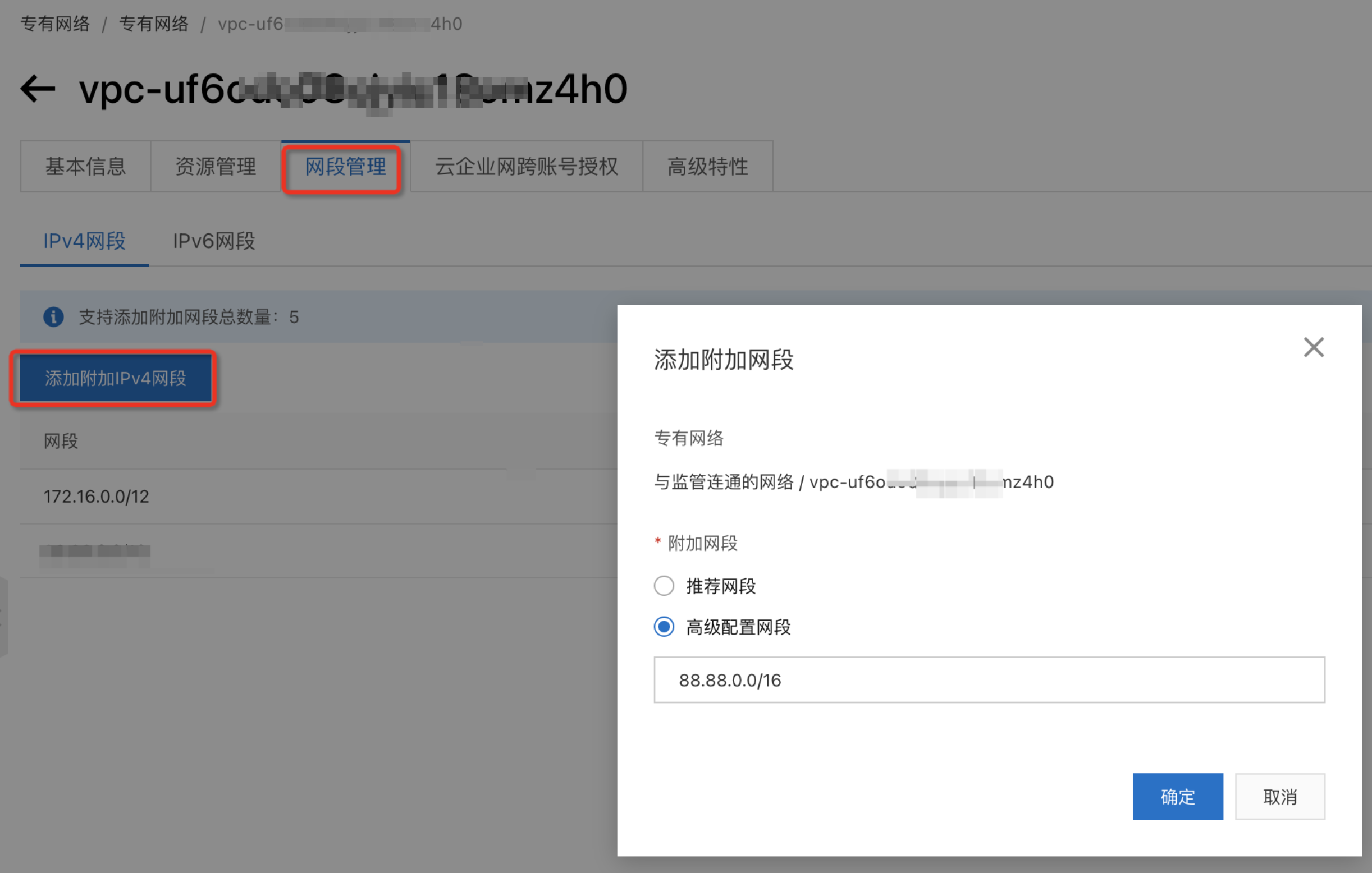

添加VPC附加网段

登录VPC控制台，在要与监管机构连通的VPC详情页面添加附加公网私用的网段，本示例输入88.88.0.0/16。

创建VPC NAT网关

1. 使用已添加的附加网段，在要与监管连通的VPC中新建一个交换机，本示例交换机网段为88.88.1.0/24。
2. 新建VPC NAT网关，选择刚创建的交换机作为网关所属交换机。

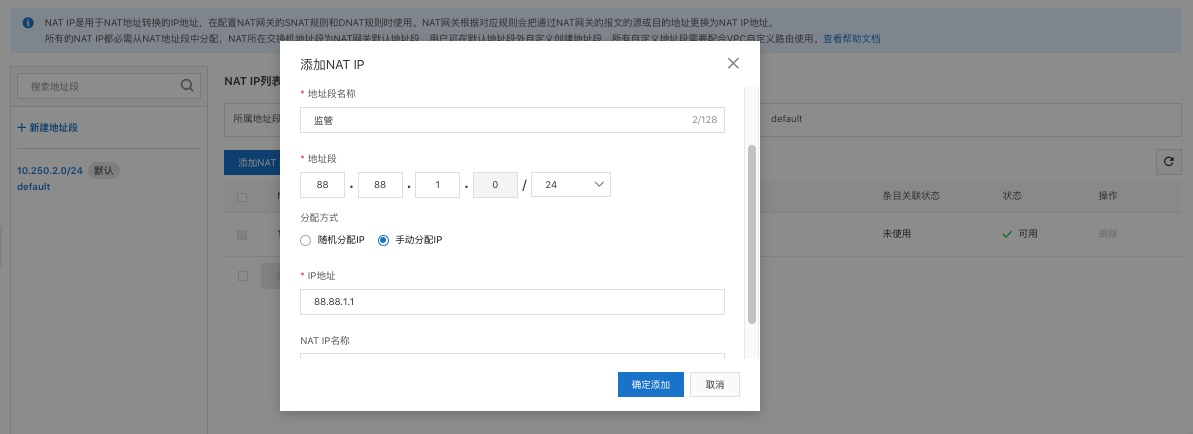

3. 在VPC NAT网关中添加NAT IP，本示例填写88.88.1.1，作为要访问监管机构的目的地址。

创建SNAT条目

1. 登录NAT网关管理控制台。
2. 在左侧导航栏，选择NAT网关 > VPC NAT网关。
3. 在顶部菜单栏，选择VPC NAT网关的地域。
4. 在VPC NAT网关页面，找到目标VPC NAT网关实例，然后在操作列单击SNAT管理。
5. 在SNAT管理页签，单击创建SNAT条目。具体可参考官网文档的创建SNT条目部分，“SNAT条目粒度”可以选择“自定义网段粒度”，具体配置监管机构提供的网段。

	源地址	SNAT映射后地址	说明
SNAT规则	172.16.1.0/24 172.16.2.0/24	NAT IP 88.88.1.1/32	通过NAT-VPC完成源地址转换； NAT IP实际可自定义

配置VPC系统路由表

1. 参考下表路由配置，在要与监管机构连通的VPC系统路由表中增加两条自定义路由条目。具体操作可参考官网文档的创建自定义路由部分。

路由表	网段明细	下一跳	说明
业务VPC系统路由表	88.88.1.2/32	NAT网关	去NAT所在路由表做源地址转换
	88.88.1.1/32	NAT网关 备注：发布到TR	监管机构IDC回包路由

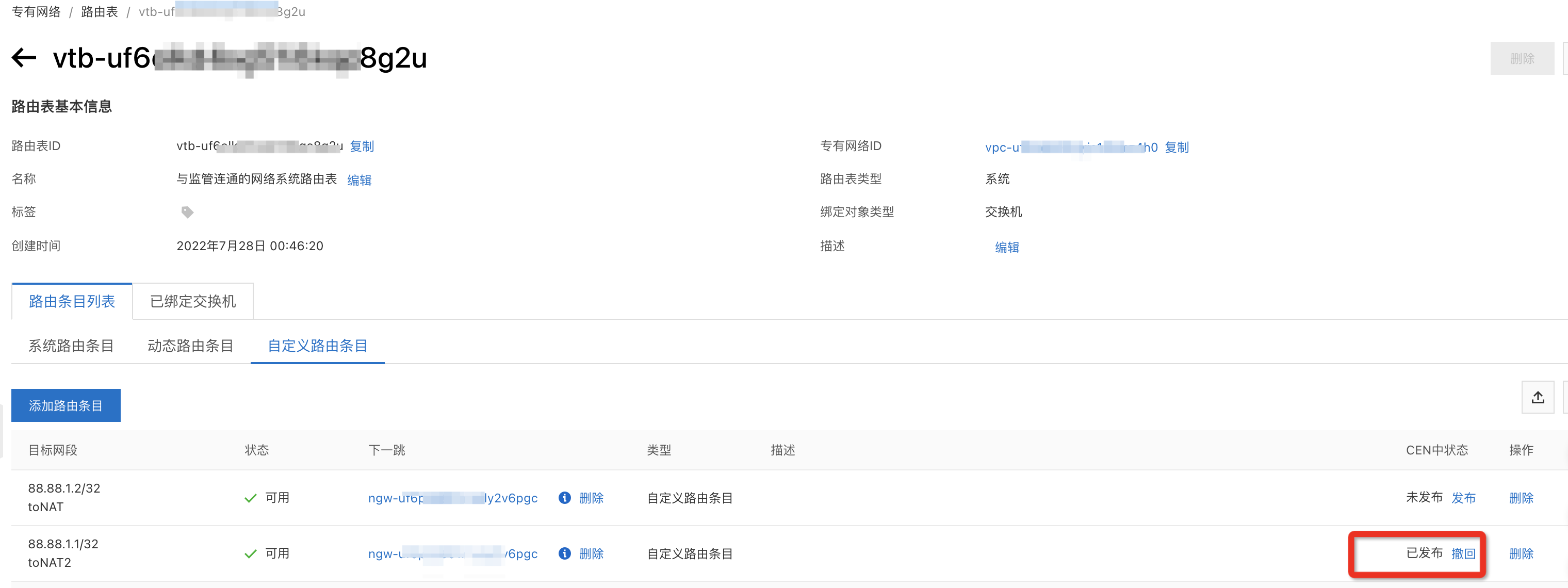

2. 将该IDC回包路由条目88.88.1.1/32发布到CEN-TR。

配置VPC自定义路由表

1. 在与监管连通的VPC下新建自定义路由表。具体操作可参考创建自定义路由表。
2. 将下述路由条目添加到新建的自定义路由表中。

路由表	网段明细	下一跳	说明
业务VPC自定义NAT路由表	88.88.1.2/32	杭州TR-att1	访问VBR

3. 将自定义路由表绑定到NAT网关所在交换机，具体操作可参考绑定交换机和自定义路由表。

配置VBR路由

在边界路由器VBR下添加自定义路由，并将该路由发布到转发路由器TR。

路由表	网段明细	下一跳	说明
VBR路由表	88.88.1.2/32	专线实例：pc-xxx 备注：发布到TR	去IDC路由

方案验证

接下来结合路由从流量流转的角度做推演验证，实际环境验证VPC下ECS测试连通性

去向流量路径

1. 云上ECS访问线下监管机构的目的地址88.88.1.2/32, VPC系统路由表中添加一条自定义路由88.88.1.2/32下一跳为NAT网关，所以经过系统路由表目的地址是88.88.1.2/32的请求会先被路由到NAT网关
2. 经过NAT转换后，源地址变为NAT IP 88.88.1.1，属于VPC NAT所在交换机网段，请求到达NAT网关交换机。
3. NAT网关交换机路由表添加目的地址为88.88.1.2/32，下一跳为TR。
4. TR会根据路由表中从CEN学习到的路由条目，将目的地址是88.88.1.2/32的请求路由指向VBR。
5. VBR根据路由表将请求转发到专线，继而到达IDC。

回包流量路径

1. IDC根据本地上云路由将回包（回包目的地址是NAT转换后的地址，属于VPC的网段）请求转发到VBR。
2. VBR根据从TR同步过来的路由，TR转发路由器，将请求转发到VPC，请求到达VPC内NAT网关交换机，根据本地路由找到VPC网段内的NAT网关。

路由表	网段明细	下一跳	说明
业务VPC系统路由表 Ecs Vsw:172.16.1.0/24	88.88.1.1/32	NATgw 备注：发布到TR	IDC回包路由

4. 根据NAT网关根据SNAT的映射条目，将回包报文返回给VPC ECS，往返链路全部打通。

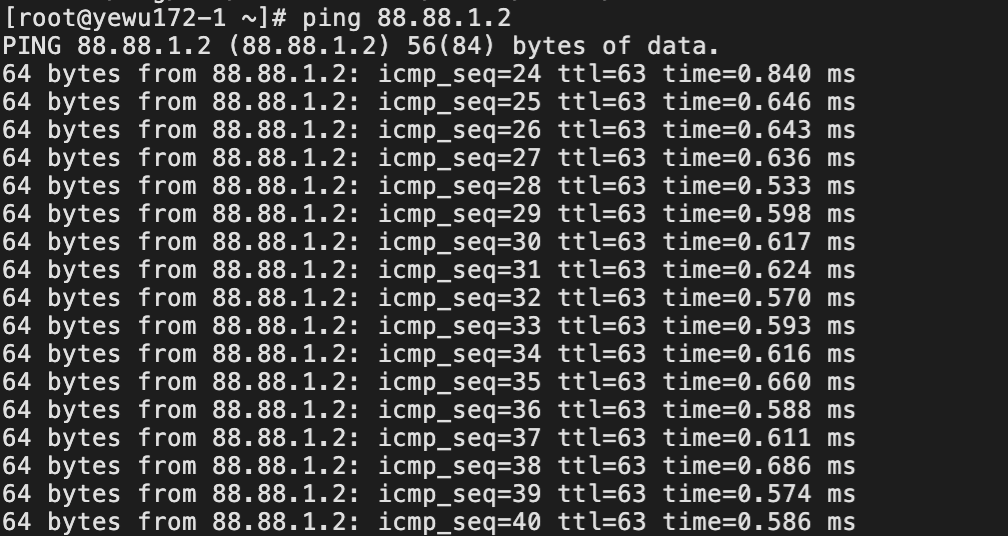

访问验证

在要访问监管机构的业务VPC中的业务VSwitch（172.16.1.0/24）下新建一台ECS，访问监管机构IP测试连通性。

故障排除

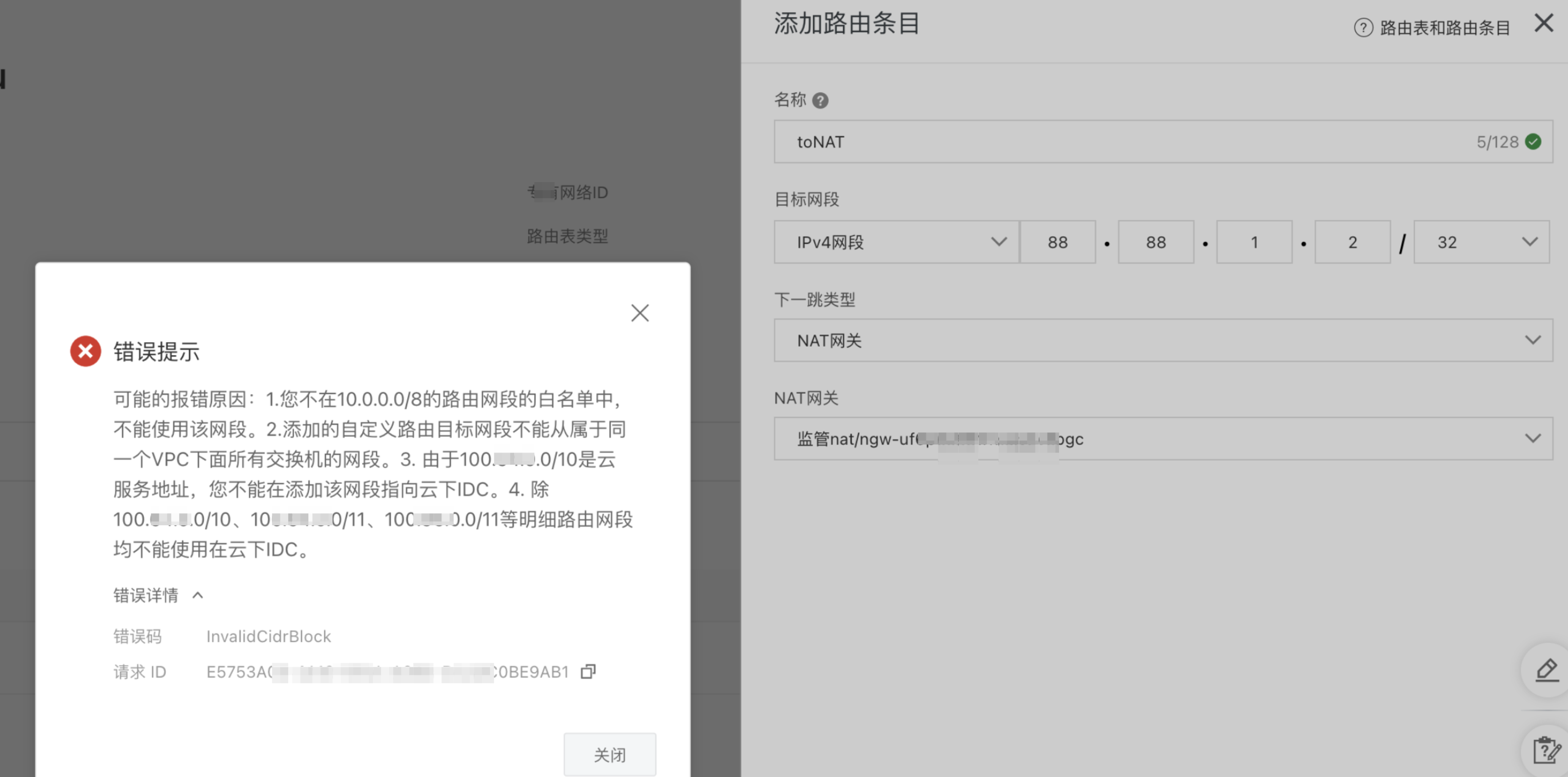

配置VPC路由表公网私用路由报错

请按照注意事项中的说明，申请添加白名单。

相关内容

• 使用VPC NAT网关实现VPC地址冲突时的互相访问
• VPC NAT网关联动VPN网关实现云上与云下私网互访
